peugeot trekker off road ledningsnet

[sopway]

hej alle.
håber at nogle kan hjælpe.
er lige ved at være færdig med min trekker, men er gået kold i el, har søgt efter ledningsnet men uden held, selvom det er en godt gennemført side hvor man jo nærmest kan finde alt om scooter.

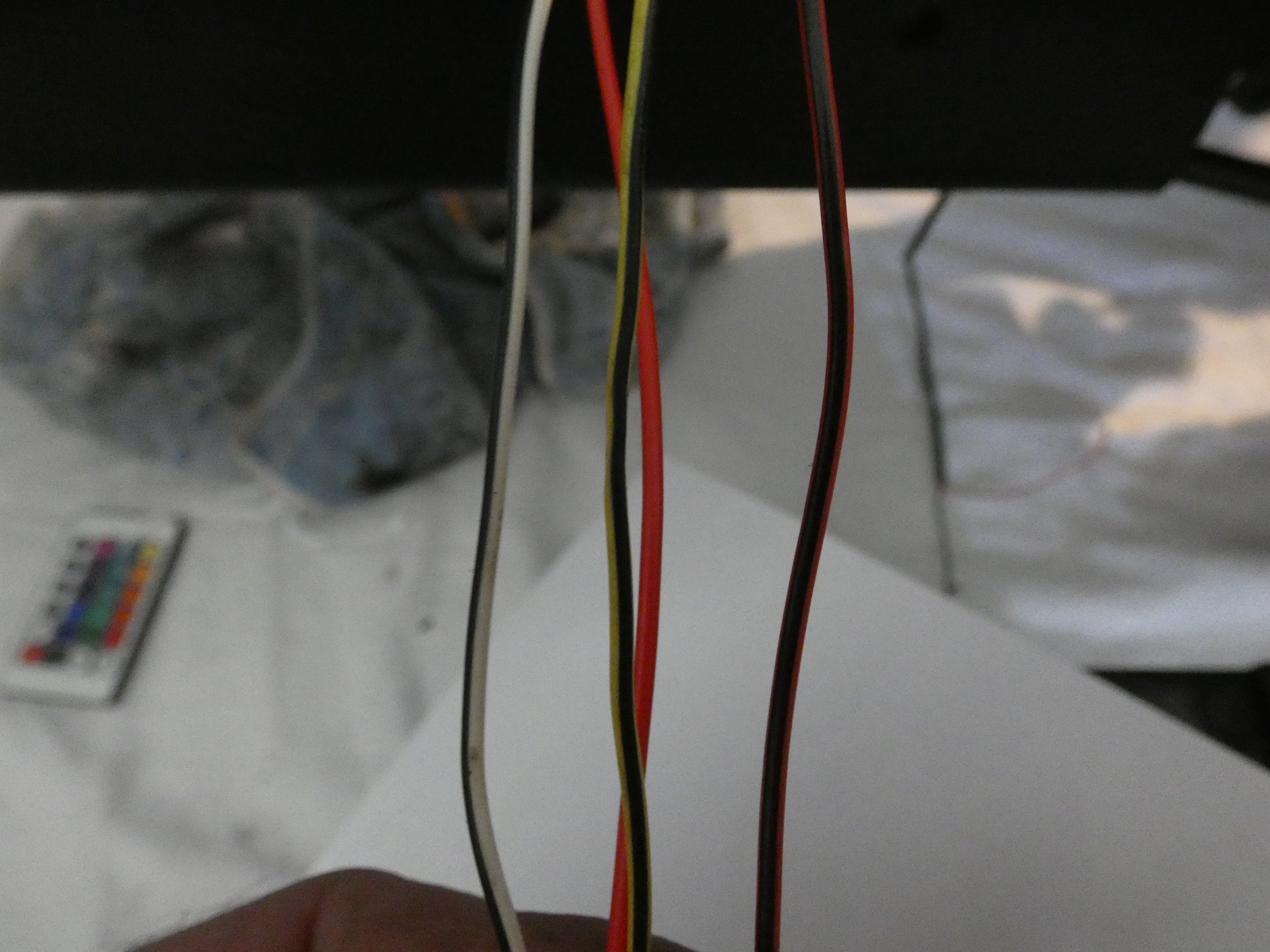

har fjernet alt unødigt og står tilbage med 4 ledninger .
rød/s fra pulsgiver.
gul/s fra cdi.
hvid/s fra cdi.
rød fra laderelæ/batteri .
er ikke meget for at prøve mig frem, da man vist kan brænde noget af

[scootergrisen]

På https://scootergrisen.org/scooterhjemme ... eugeot.php kan du finde https://scootergrisen.org/scooterhjemme ... rammer.zip med eldiagram til trekker og en fil som forklarer farvekoder og hvad tingene er på diagrammet.

CDI-stik ("3" på eldiagram):
JN-NR (gul/sort) - tændspole
BA-NR (hvid/sort) - tændingslås (pickup)
VE (grøn) - stel
JN-BE (gul/blå) - spole i generator (AC-strøm til CDI)

RG-NR (rød-sort) er mellem tændingslås og pickup
RG (rød) bruges flere steder. F.eks. mellem spændingsregulator - tændingslås (og mellem spændingsregulator - sikring - batteri). Er i tvivl om den er rød eller orange på billeder.

[sopway]

må sgu ha set mig blind i det sorry, ja den røde er bare strøm fra batteri/spændningregulator, .
gul/blå er strøm til cdi fra stator, så må det være hvid/sort i cdi der skal have signal fra pickup som i det her tilfælde er rød/sort.
tak for hjælpen

[sopway]

yes det virker

[scootergrisen]

Tror a og b skulle være byttet om i filen med farvekoder.

1 Magneto flywheel
a Ignition
b Sensor
