Introduktion

Elektriske køretøjer kan have én eller flere motorer.

På mange af de nyere to-hjulet elektriske scootere sidder der en børsteløs navmotor i baghjulet uden transmission.
På mange af de nyere tre-hjulet elektriske kabinescootere sidder der en børsteløs motor med reduktionsgear og differentiale på en bagaksel.

Hvis motoren er indbygget i hjulet kaldes det for en navmotor.

På engelsk kaldes navmotor for "hub motor".



Et elektrisk køretøj med navmotor uden transmission er meget stille.

Motoren kan også sidde væk fra hjulet og kraften overføres med tandrem, kæde eller reduktionsgear/differentiale.
Det kaldes muligvis for centerplaceret motor.

De findes elektriske scootere med mere end én motor. F.eks. to-hjulet elektrisk scooter med motor i både for og baghjul. Eller tre-hjulet elektrisk kabinescooter med motor i begge baghjul.

Motortyper

Navmotor

Centerplaceret motor

Motor med kulbørster

Motor uden kulbørster

AC Asynchronous

Permanent Magnet Synchronous

Billeder af navmotor

ZN60V3000W
ZN60V3000W

ZN60V3000W
ZN60V3000W

500 watt NKT Motor Milka
500 watt
NKT Motor Milka
500 watt NKT Motor Milka
500 watt
NKT Motor Milka
UG48V2000WH75BB066 VGA Vax
UG48V2000WH75BB066
VGA Vax
 VGA Vax

VGA Vax
 VGA Vax

VGA Vax
Bosch 12ZW06058052YA M150000049 VGA e-Fox
Bosch 12ZW06058052YA M150000049
VGA e-Fox
 VGA Vax (stor knallert)

VGA Vax (stor knallert)
JinYuXing C35G JYX481000-2008005728 Goccia GEV1000
JinYuXing C35G JYX481000-2008005728
Goccia GEV1000
JinYuXing C35G JYX481000-2008005728 Goccia GEV1000
JinYuXing C35G JYX481000-2008005728
Goccia GEV1000
 VGA CabEasy Exclusive

VGA CabEasy Exclusive
 VGA CabEasy Exclusive

VGA CabEasy Exclusive
Giantco e-Buddy motor i baghjul bagbremse dæk
Giantco e-Buddy motor i baghjul bagbremse dæk

Giantco e-Buddy motor
Giantco e-Buddy motor


Motordæksel:








Billeder af køretøjer med navmotor

 Yadea C-line

Yadea C-line
 Yadea C-line

Yadea C-line
Bosch 10ZW6065317 HA000042 Lifan E3
Bosch 10ZW6065317 HA000042
Lifan E3
Yamaha
Yamaha

 MV EM3

MV EM3
Bosch ZN60V3000K9100237 MotoCR E-Libra
Bosch ZN60V3000K9100237
MotoCR E-Libra
 Hecht Citis

Hecht Citis
 Hecht Citis

Hecht Citis
Coopop SPW2104CE... Coopop
Coopop SPW2104CE...
Coopop
ABAT Busetto ECC800
ABAT
Busetto ECC800
 Citycoco

Citycoco


Bosch ZN60V2000WK9C00379
Bosch ZN60V2000WK9C00379





 E-Ron EV Sport

E-Ron EV Sport
 E-Ron EV Sport

E-Ron EV Sport
 E-Ron EV Sport

E-Ron EV Sport
 MEIJS Motorman

MEIJS Motorman
UGBEST LB48V800WG7BA3117 VGA Vax
UGBEST LB48V800WG7BA3117
VGA Vax
 VGA Vax

VGA Vax
 VGA Vax (stor knallert)

VGA Vax (stor knallert)
 Skyteam E-Mini

Skyteam E-Mini
 Super Soco CUx

Super Soco CUx
 VGA e-Fox

VGA e-Fox
 VGA e-Fox

VGA e-Fox
 Virto

Virto
72 volt 1500 watt Yingang E-monster
72 volt 1500 watt
Yingang E-monster
36 volt 250 watt Stigo
36 volt 250 watt
Stigo
 GoEazy Play WTT5000P

GoEazy Play WTT5000P
HHJ30NT36V190921460 D Huanxi X7 WTT0147R
HHJ30NT36V190921460 D
Huanxi X7 WTT0147R
HF36V1809161696 GoEazy WTT1000P
HF36V1809161696
GoEazy WTT1000P
300 watt (nominel) 600 watt (maksimal) Niu KQi3
300 watt (nominel) 600 watt (maksimal)
Niu KQi3
Motor i både for- og baghjul UBCO 2X2 Adventure Bike
Motor i både for- og baghjul
UBCO 2X2 Adventure Bike
 MGB Delivery

MGB Delivery
e-max motor
e-max motor

e-max motor
e-max motor

e-max motor
e-max motor

Yamaha YIPU AC Synchronous motor Yamaha EC-03 bag sol og planet gear
Yamaha YIPU AC Synchronous motor
Yamaha EC-03 bag sol og planet gear
Yamaha YIPU AC Synchronous motor Yamaha EC-03 motor gennemskåret sol og planet gear
Yamaha YIPU AC Synchronous motor
Yamaha EC-03 motor gennemskåret sol og planet gear
Elektrisk navmotor
Elektrisk navmotor

Elektrisk navmotor
Elektrisk navmotor

Elektrisk navmotor Swei SWD152048 500-800W 48V jinhau shiwei electromechanical co Ltd.
Elektrisk navmotor
Swei SWD152048 500-800W 48V jinhau shiwei electromechanical co Ltd.
Elektrisk navmotor EVT 4000e
Elektrisk navmotor
EVT 4000e
Elektrisk navmotor EVT 4000e stik
Elektrisk navmotor
EVT 4000e stik
Elektrisk navmotor
Elektrisk navmotor

Elektrisk navmotor
Elektrisk navmotor

Navlås på navmotor Scoopie
Navlås på navmotor
Scoopie
Akslen er monteret i svinggaflen nedefra EVT 168
Akslen er monteret i svinggaflen nedefra
EVT 168
Akslen er monteret i svinggaflen nedefra EVT 168
Akslen er monteret i svinggaflen nedefra
EVT 168
 Grace One

Grace One

Billeder af køretøjer med ikke-navmotor

Ikke sikker på hvad vi skal kaldes de her motorer men det placeres på et reduktionsgear/differentiale på bagakslen.

Motoren er her placeret væk fra baghjulet og kraften overføres gennem transmissionen.
Transmissionen kan bestå af 1 rem som på Peugeot e-Vivacity.
Eller 2 remme som på eGO Helio.
Eller en rem og reduktionsgear som på Peugeot Scoot'elec.




































Billeder af køretøjer med centerplaceret motor

 centerplaceret motor

centerplaceret motor
 centerplaceret motor

centerplaceret motor
leroy somer elektrisk motor Peugeot Scoot'elec
leroy somer elektrisk motor
Peugeot Scoot'elec
elektrisk motor Peugeot e-Vivacity
elektrisk motor
Peugeot e-Vivacity
elektrisk motor Peugeot e-Vivacity
elektrisk motor
Peugeot e-Vivacity
Shang Wei SWM1LM motor  SWAP 2
Shang Wei SWM1LM motor
SWAP 2
Shang Wei SWM1LM motor  SWAP 2
Shang Wei SWM1LM motor
SWAP 2
 SWAP 2

SWAP 2
Govecs scooter motor
Govecs scooter motor

Govecs tandrem
Govecs tandrem

elektrisk motor eGO Helio
elektrisk motor eGO Helio

eGO Helio 2 remme
eGO Helio 2 remme

eGO Helio rem
eGO Helio rem


Billeder af motor med kulbørster

Elektrisk motor hub hjul
Elektrisk motor hub hjul

Elektrisk motor hub hjul 8 kulbørster
Elektrisk motor hub hjul
8 kulbørster
kulbørster elektrisk motor hub hjul adskilt 8 kulbørster
kulbørster elektrisk motor hub hjul adskilt
8 kulbørster
kommutator elektrisk motor hub hjul adskilt
kommutator elektrisk motor hub hjul adskilt

knækket børster på elektrisk motor 8 kulbørster hvoraf nogle af dem er knækket
knækket børster på elektrisk motor
8 kulbørster hvoraf nogle af dem er knækket
elektrisk motor eGO Helio Motor med kulbørster
elektrisk motor eGO Helio
Motor med kulbørster
elektrisk motor eGO Helio Motor med kulbørster
elektrisk motor eGO Helio
Motor med kulbørster
Peugeot Scoot'elec Elektrisk motor
Peugeot Scoot'elec
Elektrisk motor

Peugeot Scoot'elec Elektrisk motor 1 af 4 kulbørster afmonteret
Peugeot Scoot'elec
Elektrisk motor
1 af 4 kulbørster afmonteret
Kulbørster Den til venstre er ny. Den til højre er slidt
Kulbørster
Den til venstre er ny. Den til højre er slidt

Kulbørsteholder som kan skrues ud for at skifte en af kulbørsterne
Kulbørsteholder som kan skrues ud for at skifte en af kulbørsterne



Kulbørster

Der findes motorer med og uden kulbørster.

På engelsk kaldes børsteløs for "brushless".



Kulbørster slides og skal med tiden udskiftes.

Der kan f.eks. være 4 eller 8 kulbørster.

En motor med kulbørster overfører elektricitet gennem kulbørsterne til kommutatoren som på rotoren har forbindelse til spolerne.

Kulbørsterne rammer det der kaldes kommutatoren.

Motoreffekt (watt)

Motoren kan f.eks. have en effekt på 700, 1000, 1500 eller 2500 watt.
Effekten fortæller om motorens strømforbrug.

Der kan oplyses to forskellige motoreffekter.
Et nominel forbrug og et maksimum forbrug.

På engelsk kaldes nominel forbrug for "rated".



En motor kan være oplyst som 800 watt (nominel) og 1600 watt (maksimum).
Så vidt jeg ved betyder det at motoren ved almindelig vandret kørsel bruger 800 watt og ved acceleration eller kørsel op ad bakke kan strømbruget komme op på højst 1600 watt.

Ved mange scootere oplyses kun ét tal ved motoreffekten og der oplyses ikke altid om det er den nominelle eller maksimale effekt.

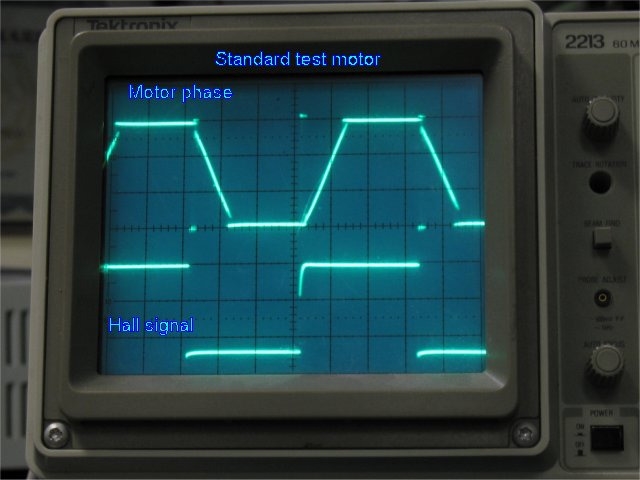

Hallsensorer

I børsteløse motorer findes elektronik som kaldes "hallsensor", "hall effekt sensor" eller "hall switch".

Hallsensorerne register rotorens position.
Altså hvordan baghjulet er drejet.
Hallsensorerne er elektrisk forbundet med controlleren.
Med information fra hallsensorerne ved controlleren hvilken faseledning/spole i motoren der skal have strøm.

Stikket til hallsensorerne har gerne 5 meget tynde ledninger.
Det ser ud til at der altid er 3 styks hallsensorer.

De 3 hallsensorer får f.eks. +5 eller +12 volt (rød) og stelforbindelse (sort).
Og så giver hver hallsensor signal til controlleren.

tre hallsensorer i motor
tre hallsensorer i motor

tre hallsensorer i motor
tre hallsensorer i motor

hallsensor
hallsensor

hallsensor forbindelser
hallsensor forbindelser


Regenerativ bremsning

Regenerativ bremsning (forkortet "regen") er når motoren bruges til at genoplade batteriet.

Nogle elektriske køretøjer er i stand til at oplade batteriet når motorbremsen er i funktion.
Motorbremsen er i funktion når en af bremsekontakterne aktiveres.
F.eks. når man kommer kørende og giver slip på farthåndtaget og aktiverer en af bremsekontakterne ved at klemme lidt på et af bremsegrebene eller ved at slå sidestøttebenet ud.

Så vil motoren give modstand og fungerer som en dynamo/generator som laver elektricitet til opladning af batteriet.

Hvis det ikke er nødvendigt at bremse hurtigt så kan man nøjes med at bruge motorbremsen i stedet for forbremsen og bagbremsen.
På den måde kan man genvinde noget af energien der ikke ville gå tabt og opnå en smule længere rækkevidde.

Momentplade

Disse momentplader (eller hvad de kaldes) bruges vist til at styrke det sted hvor motoren vrider i stellet så ikke det med tiden bøjer.

Momentplade til at holde baghjulsaksel
Momentplade til at holde baghjulsaksel

Elektrisk scooter baghjul svingarm
Elektrisk scooter baghjul svingarm

Elektrisk scooter baghjul
Elektrisk scooter baghjul


Ledninger

Kablet i en børsteløs motor kan være forbundet til controlleren gennem 3 tykke ledninger og 5 meget tynde ledninger.

De 3 tykke ledninger er faseledninger.
De 5 meget tynde ledninger er hallsensorledninger.

Kablet kan komme ud af motoren i en udhulet aksel.

eldiagram med hallsensorer
eldiagram med hallsensorer

ledninger fra motor
ledninger fra motor

Motorkabel Ebretti 518
Motorkabel
Ebretti 518
Motorkabel Scoopie
Motorkabel
Scoopie

Temperatursensor

I nogle motorer kan der være en temperatursensor som har forbindelse til controlleren sammen med ledningerne til hallsensorene.

Billeder af køretøjer med mere end én motor

De findes elektriske scootere med mere end én motor.
F.eks. UBCO 2X2 Adventure Bike, PGO PSE og UGBEST Cabin-E3.

 UBCO 2X2 Adventure Bike

UBCO 2X2 Adventure Bike
 PGO PSE

PGO PSE
 PGO PSE

PGO PSE
Venstre motor VGA CabEasy Exclusive
Venstre motor
VGA CabEasy Exclusive
 VGA CabEasy Exclusive

VGA CabEasy Exclusive
 VGA CabEasy Exclusive

VGA CabEasy Exclusive
 Fønix Moza

Fønix Moza
