BMS JOYDO 13S-P (VGA Vax)

[scootergrisen]

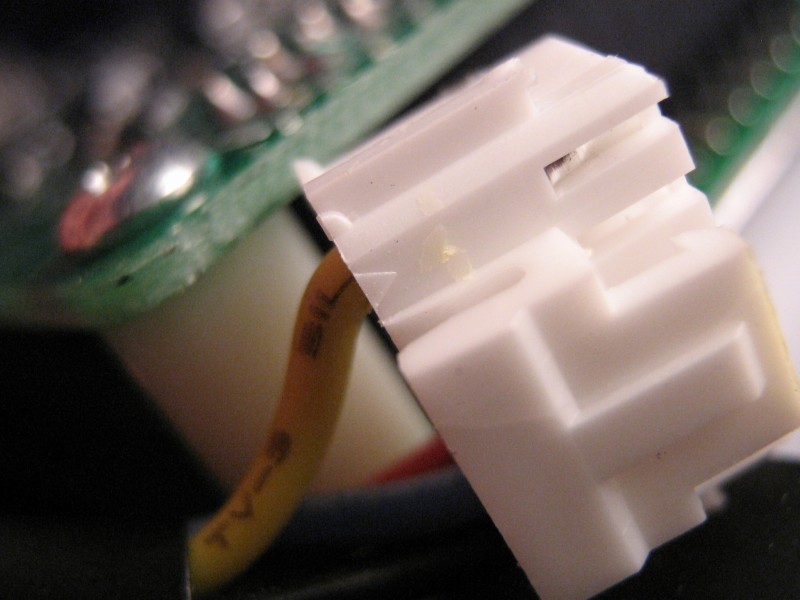

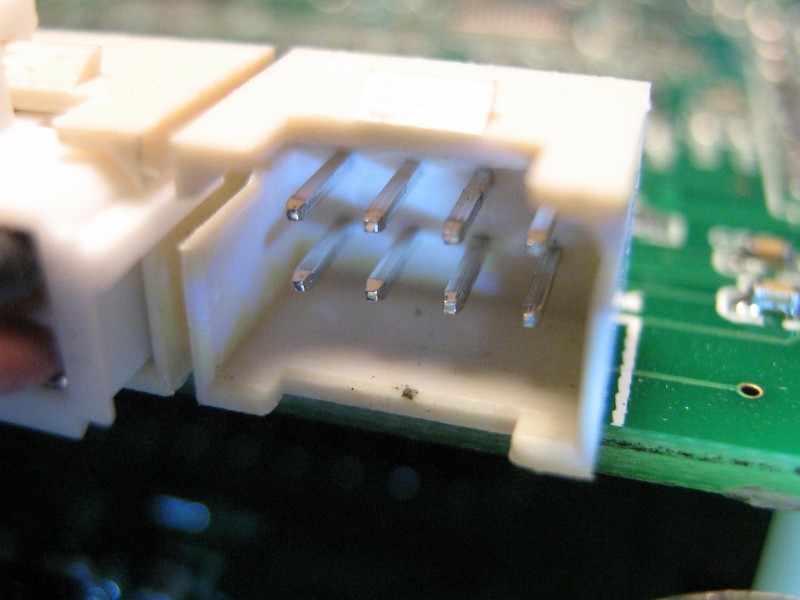

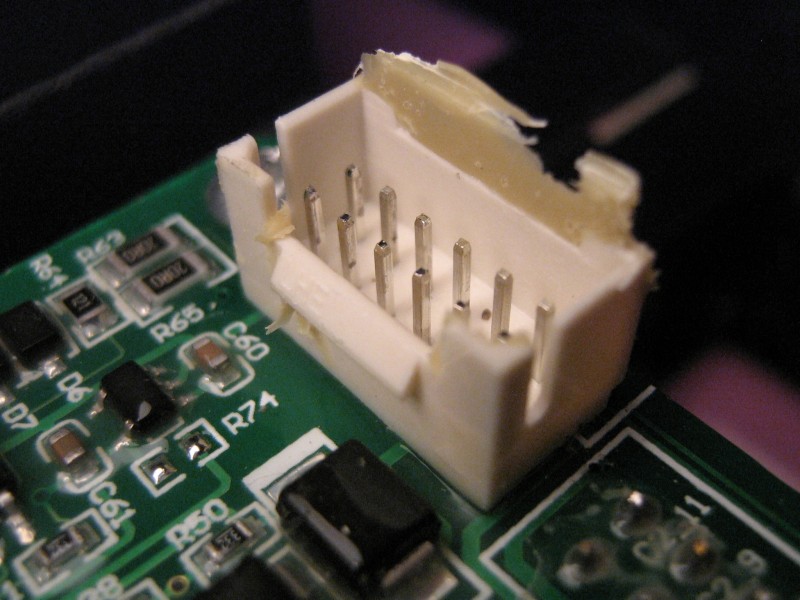

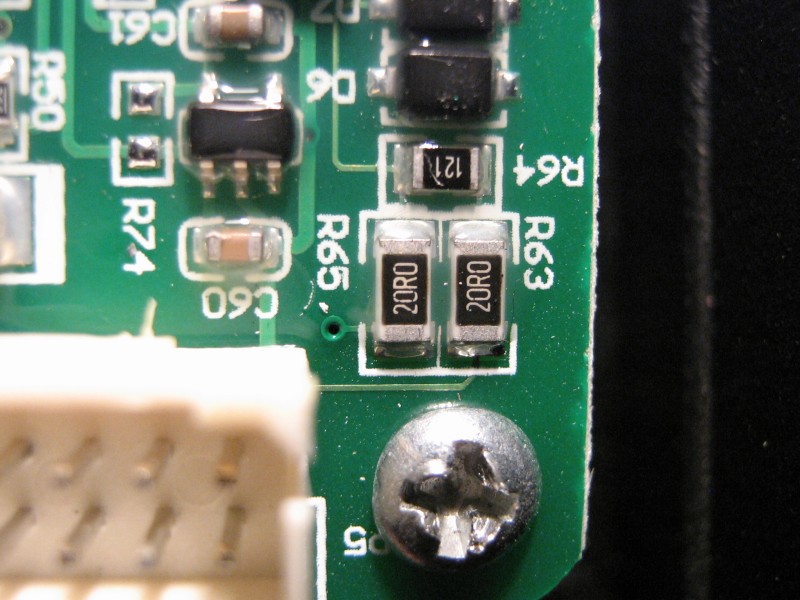

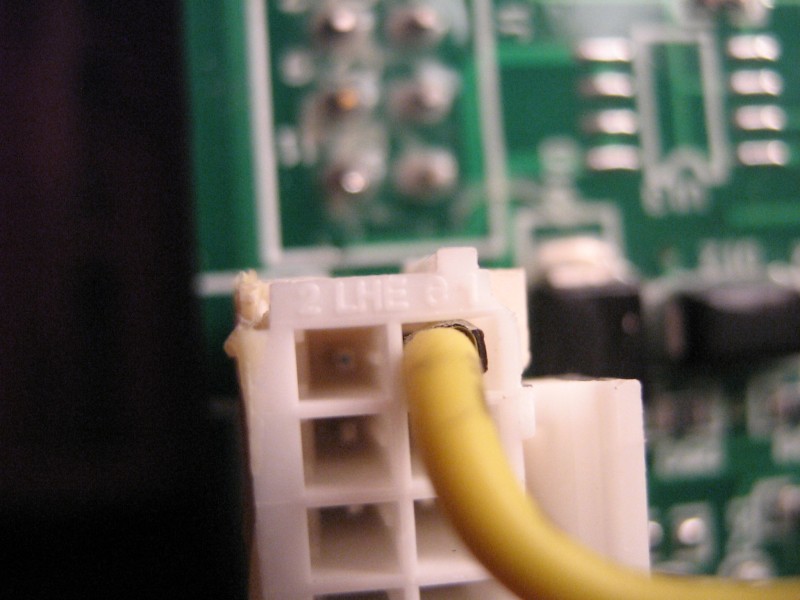

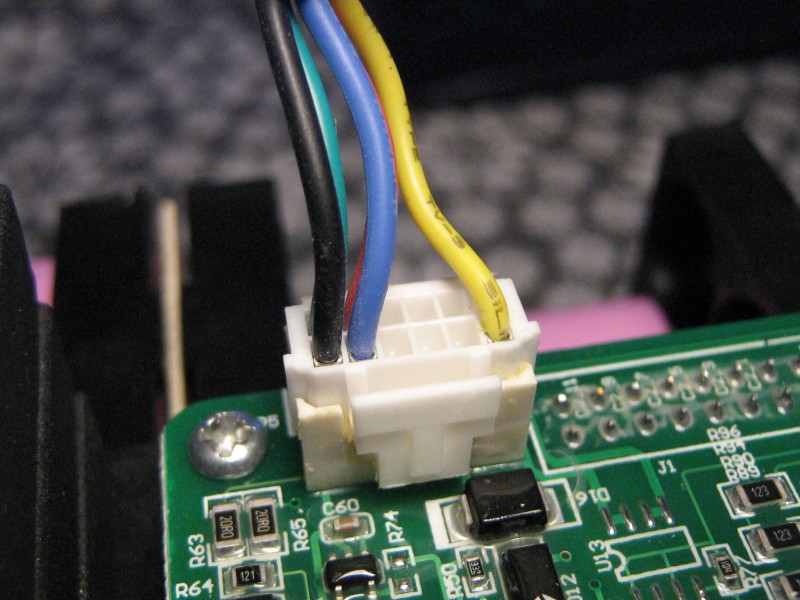

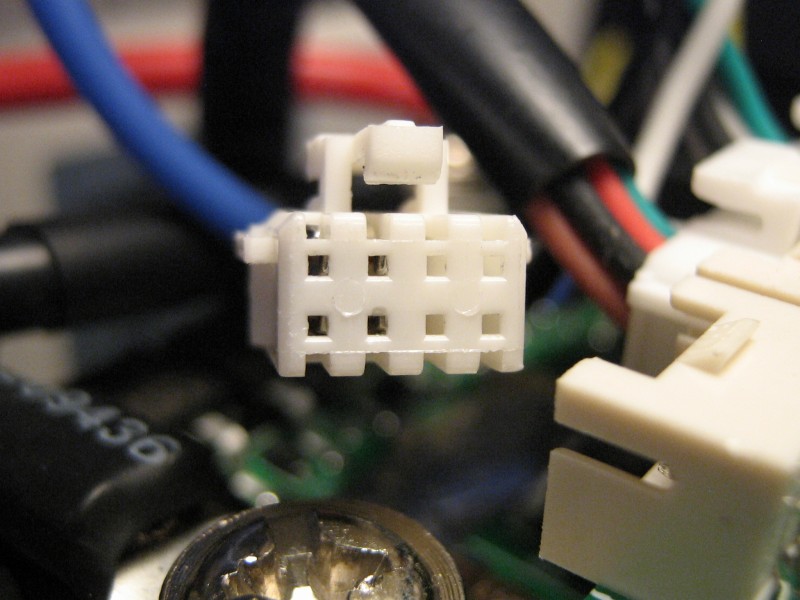

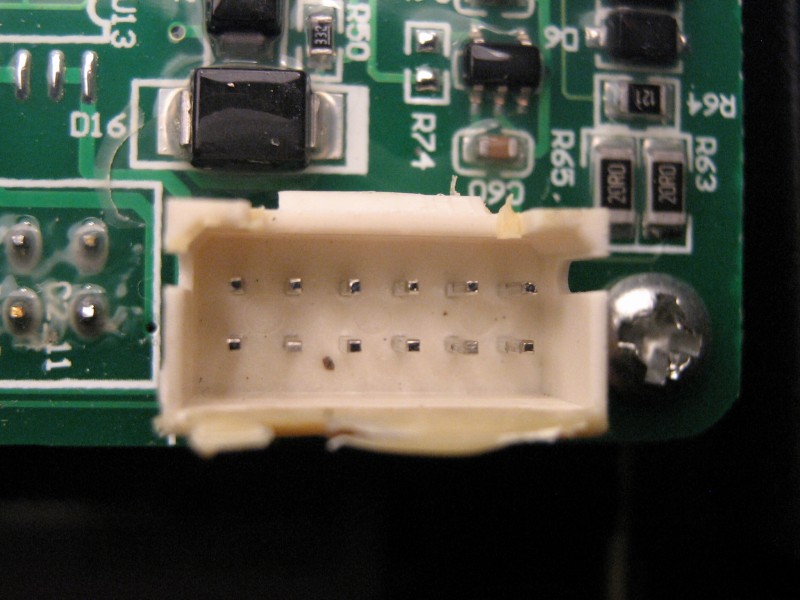

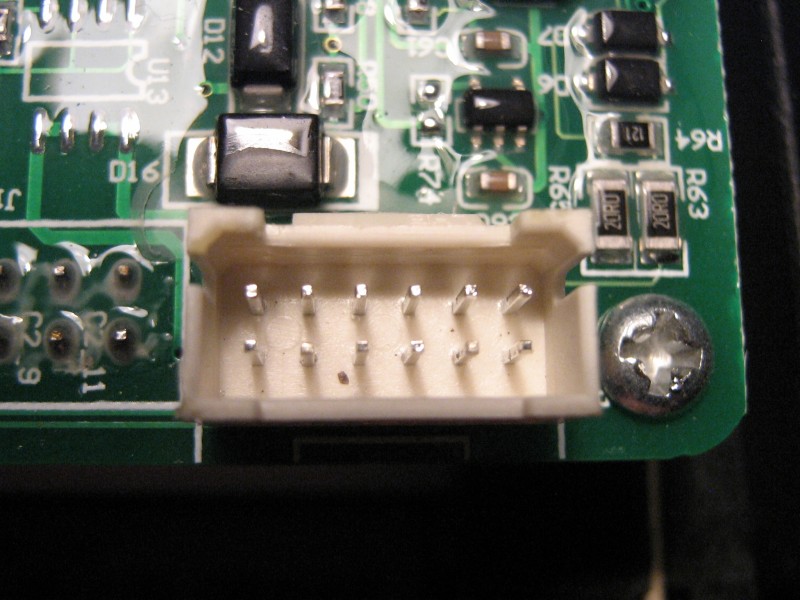

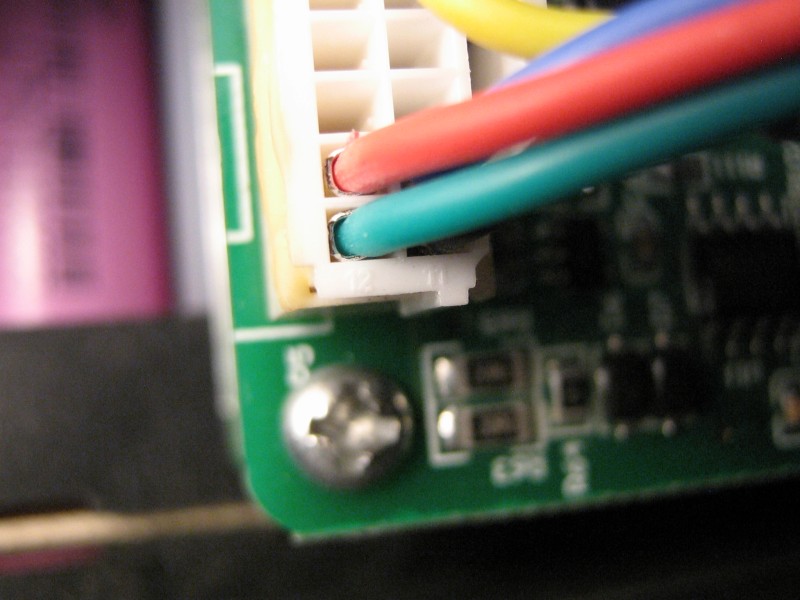

P5-stik til kommunikation.

[scootergrisen]

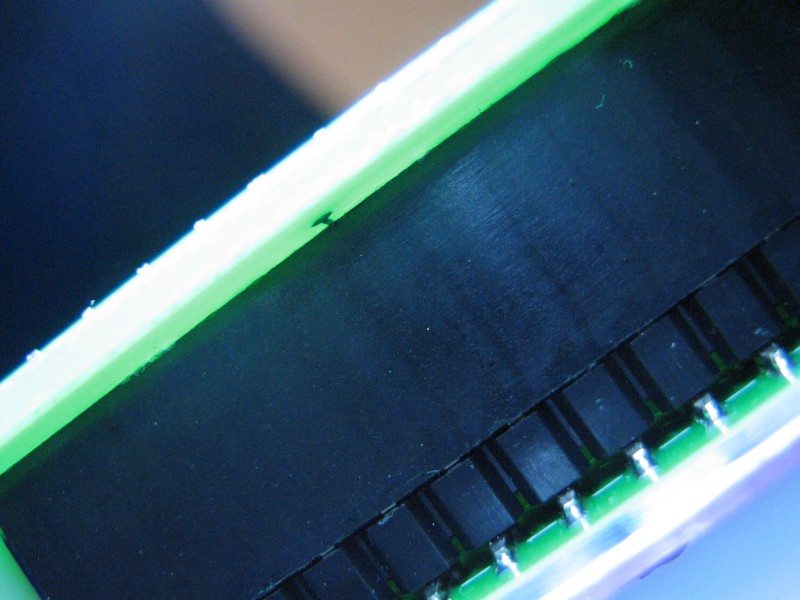

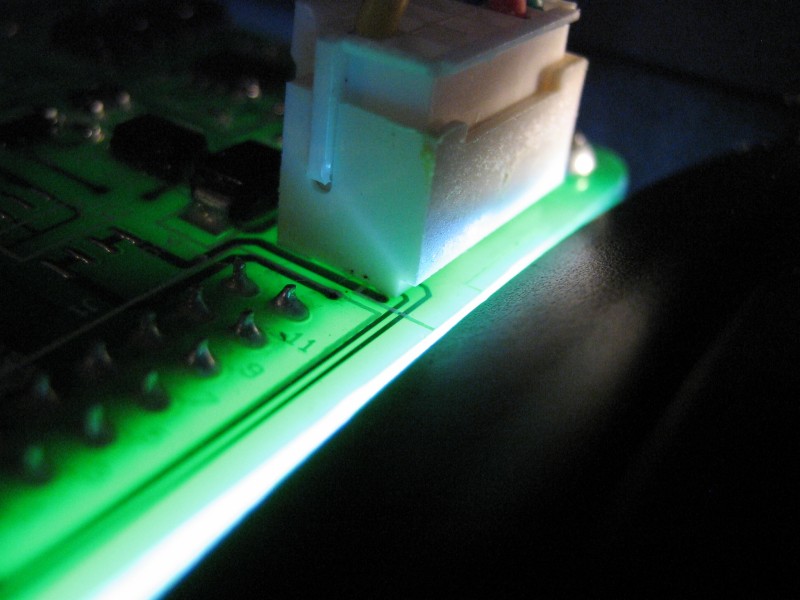

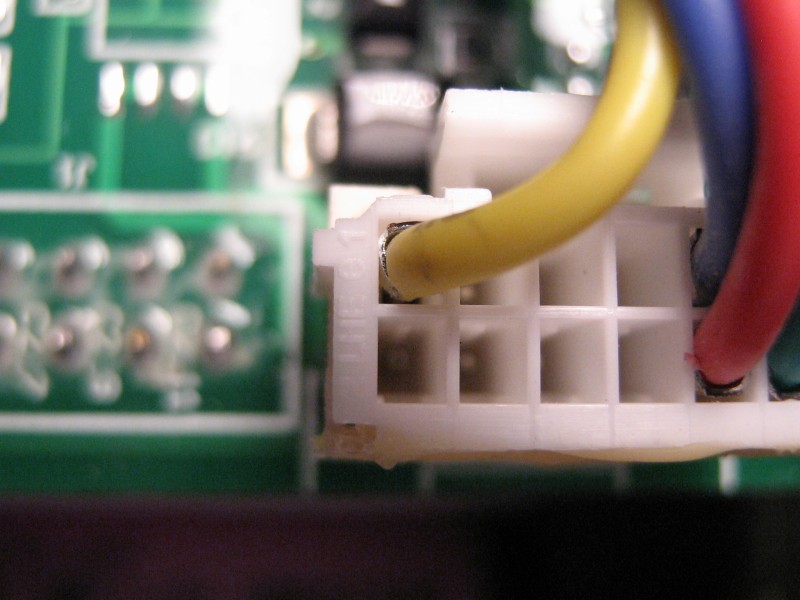

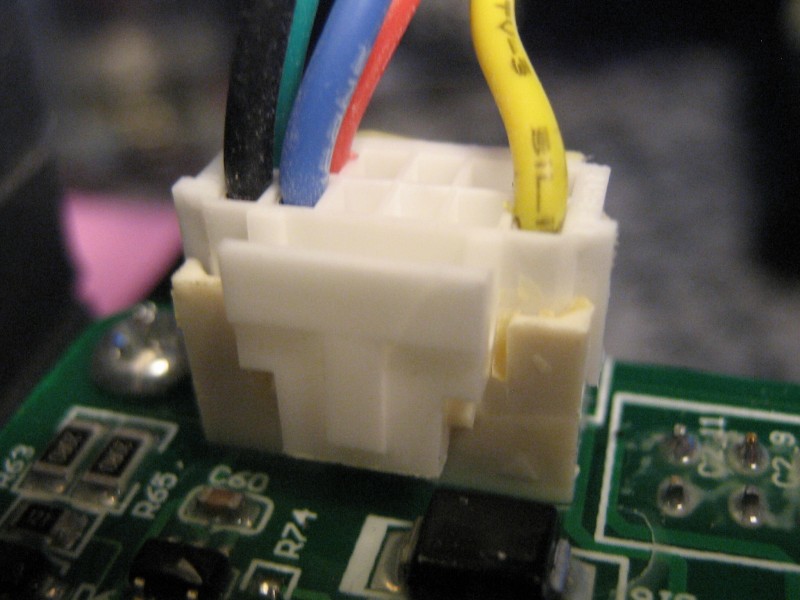

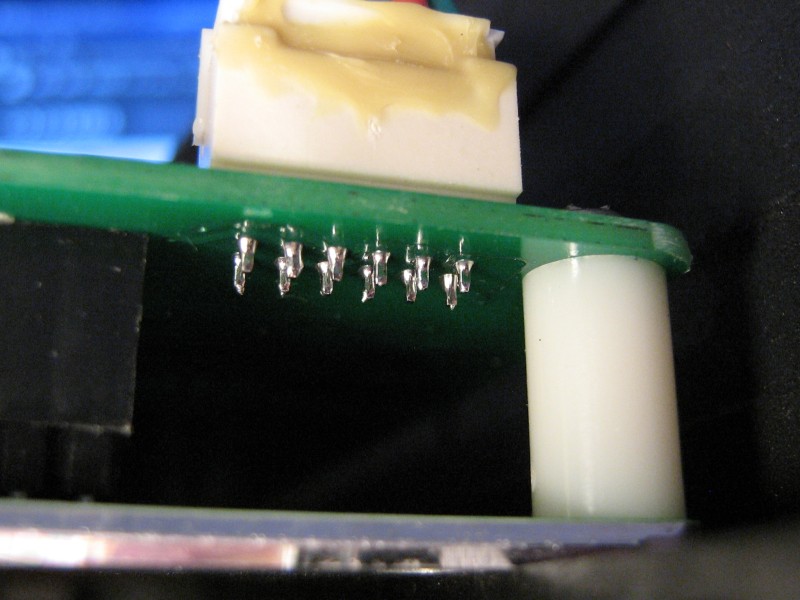

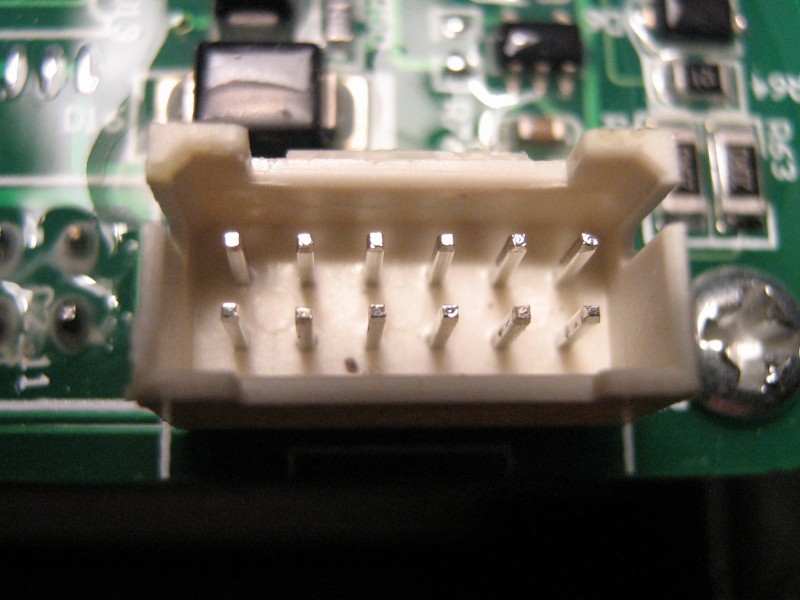

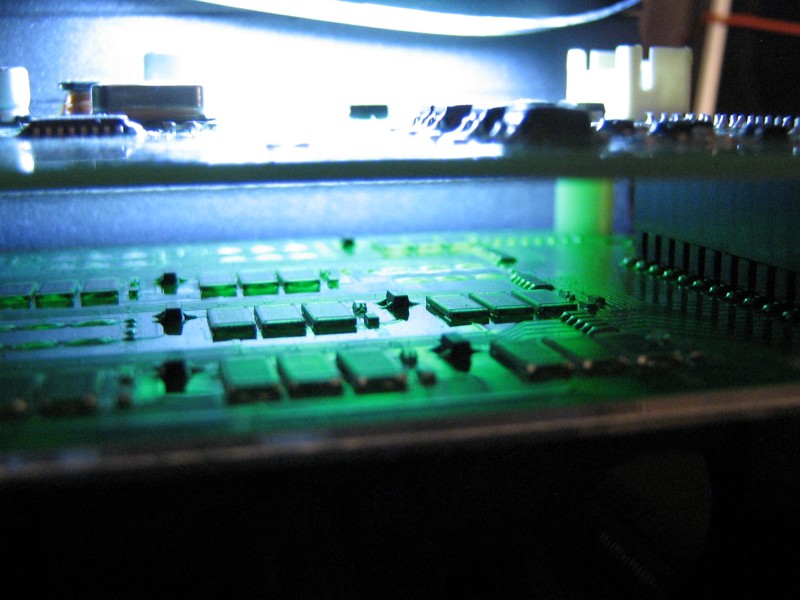

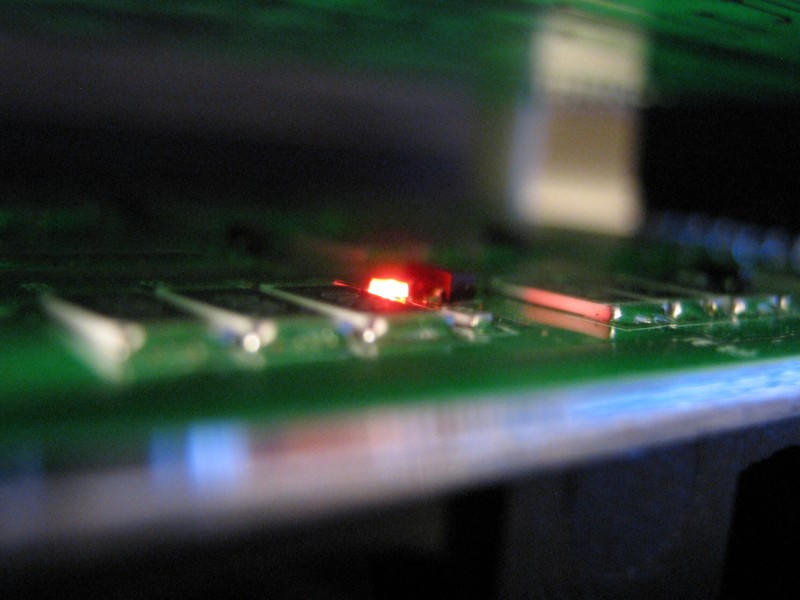

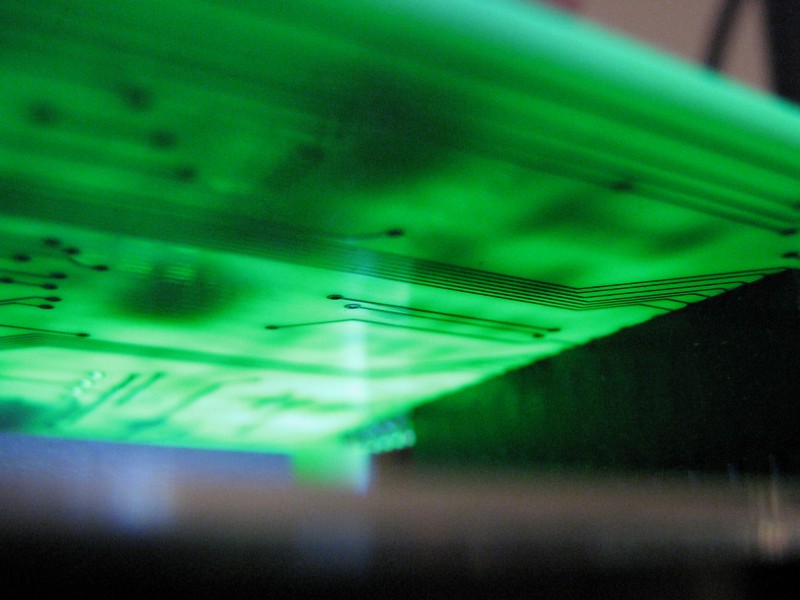

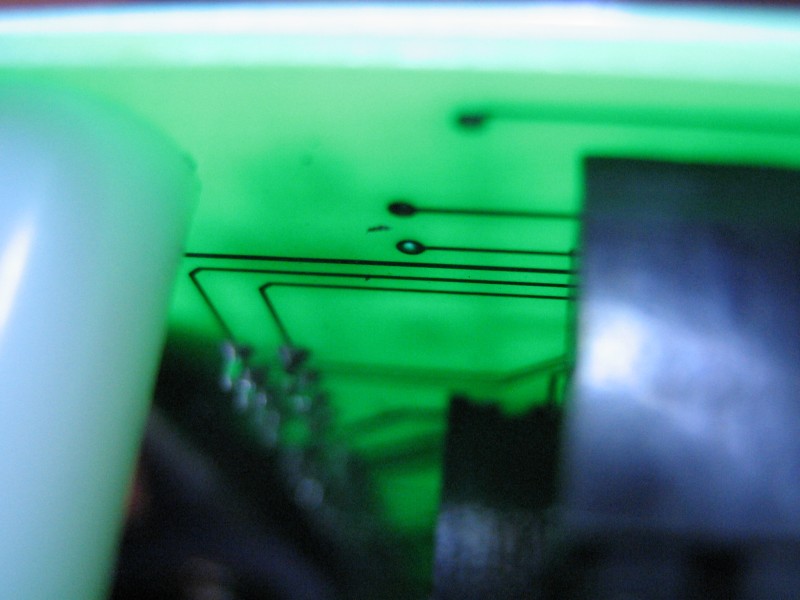

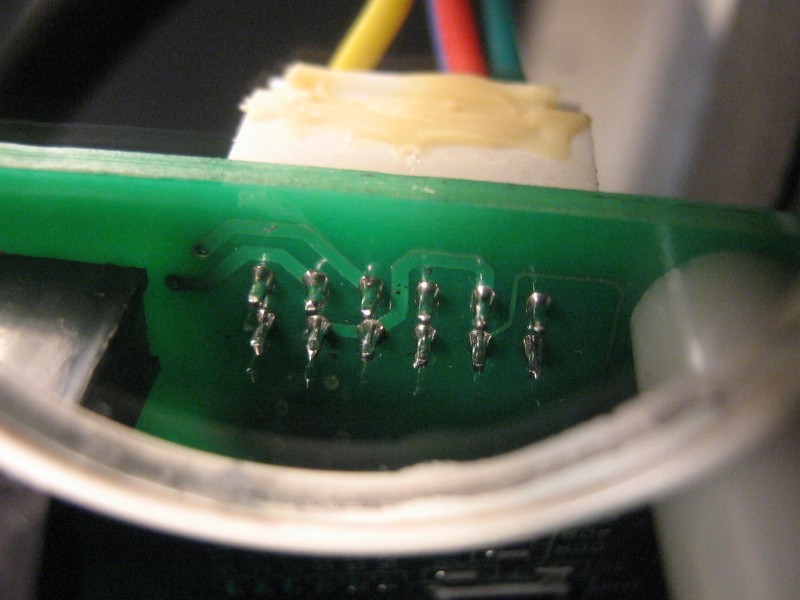

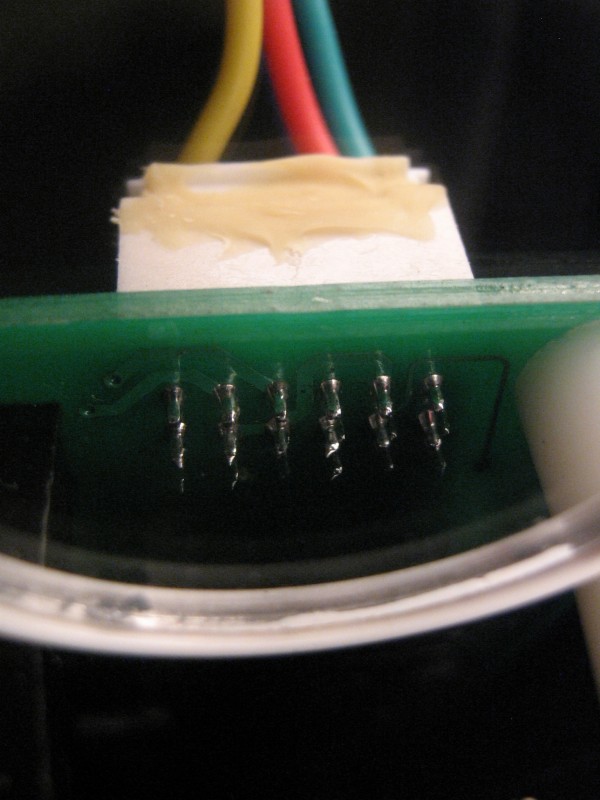

P5-stik over og under printplade.

[scootergrisen]

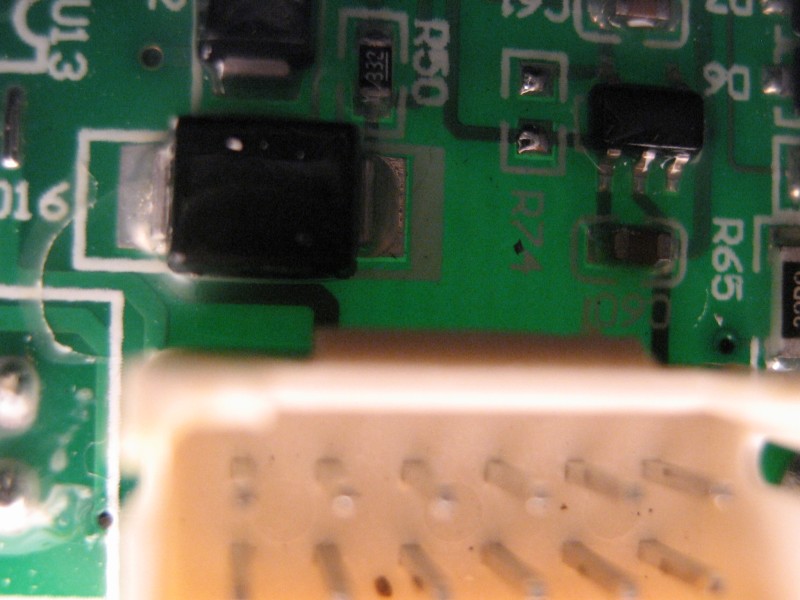

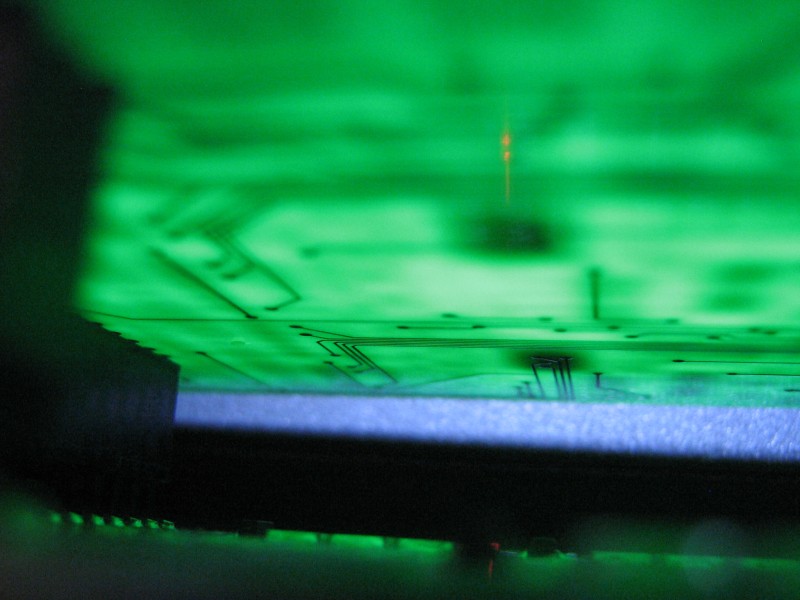

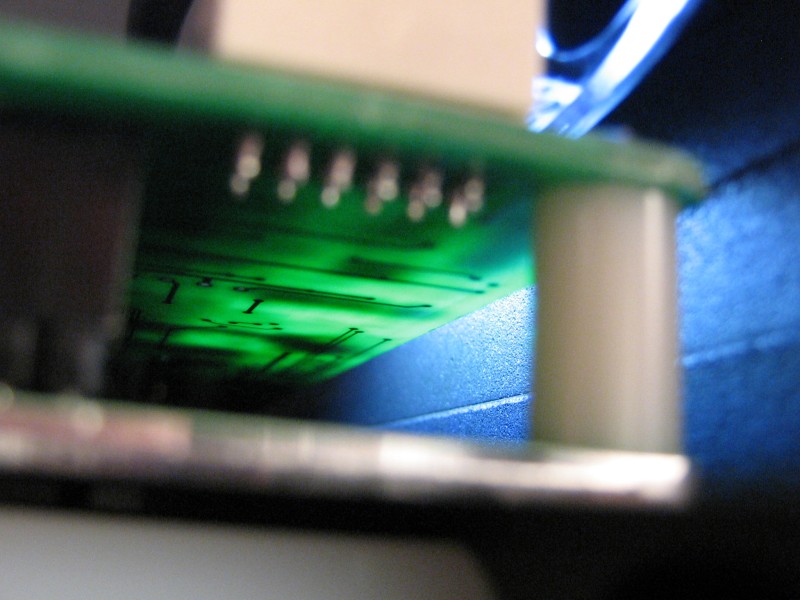

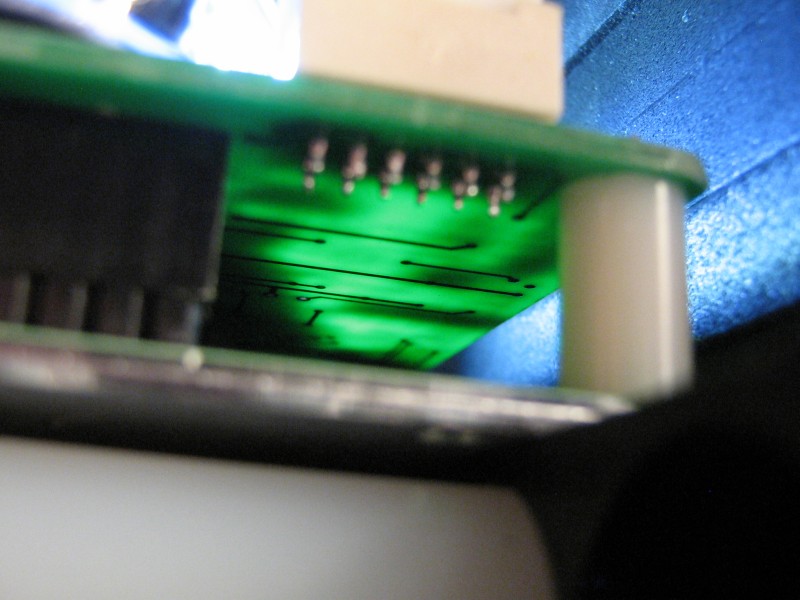

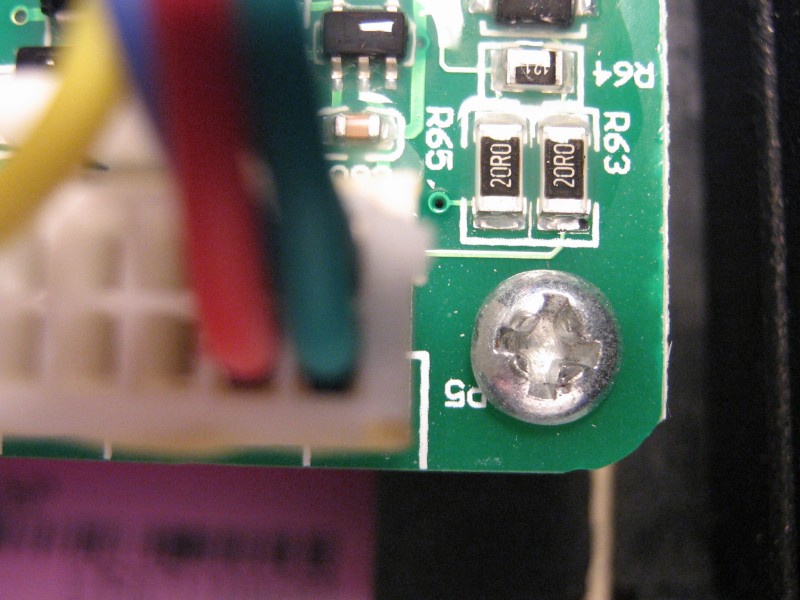

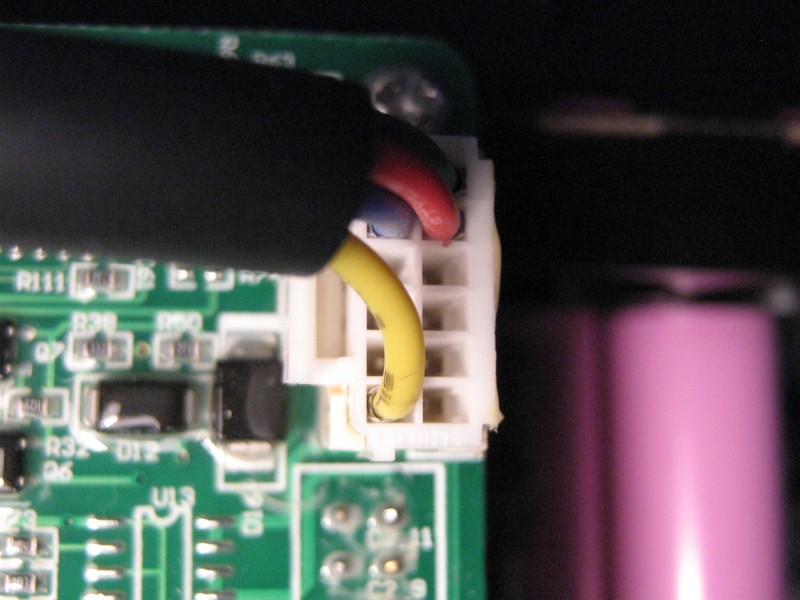

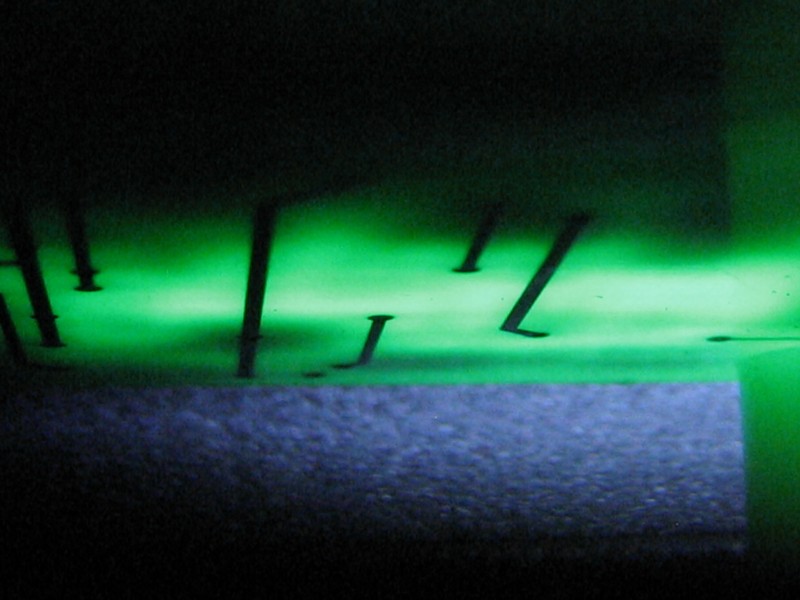

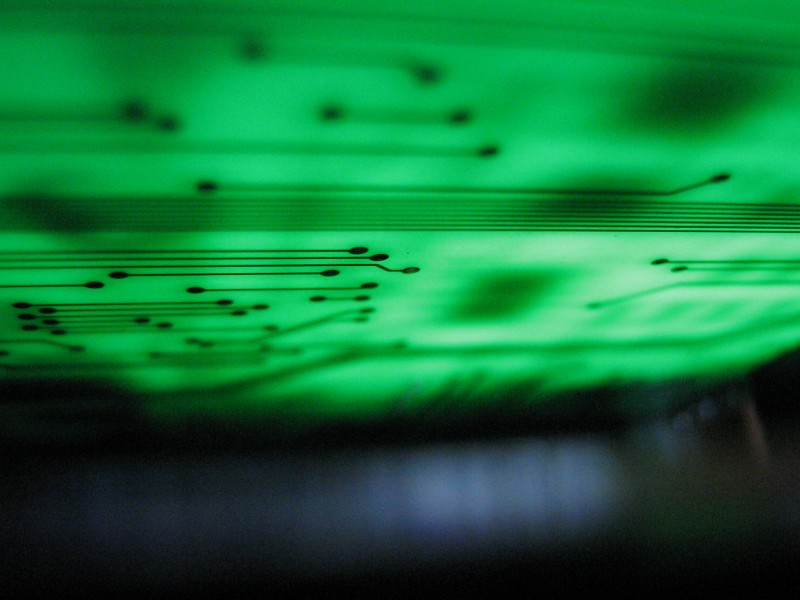

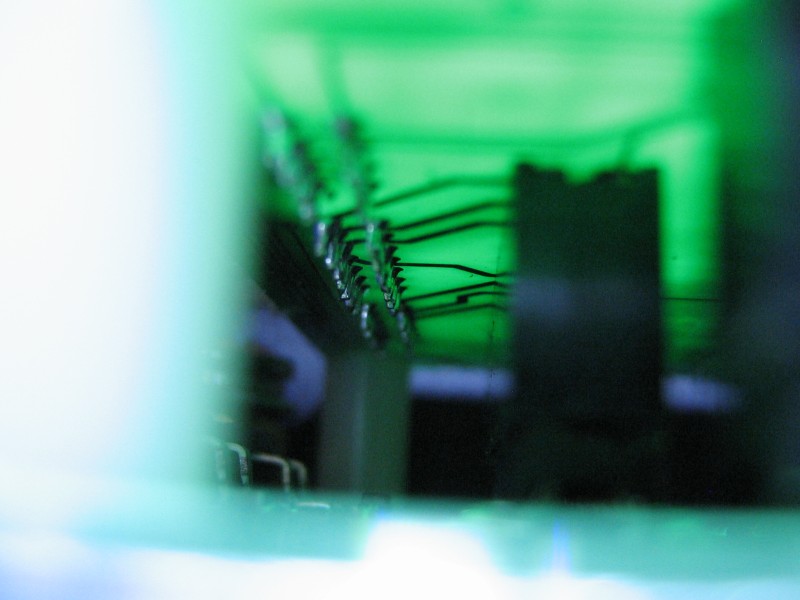

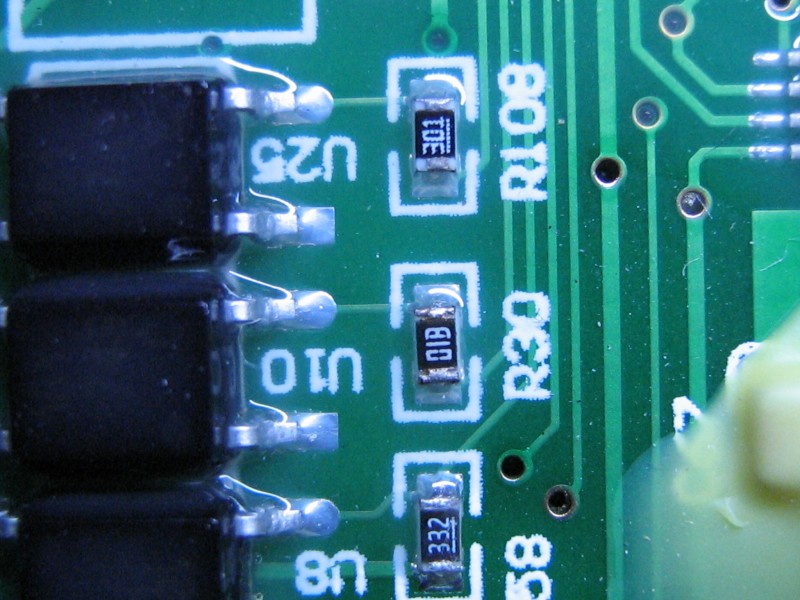

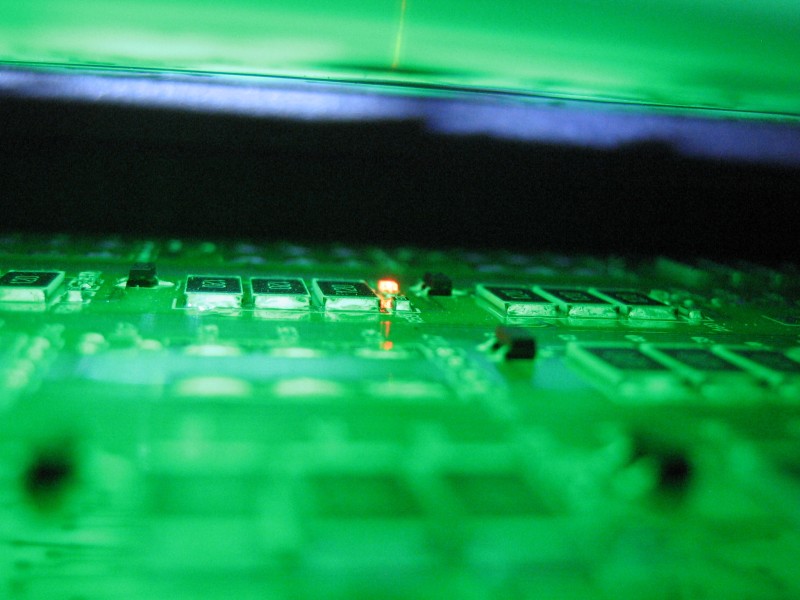

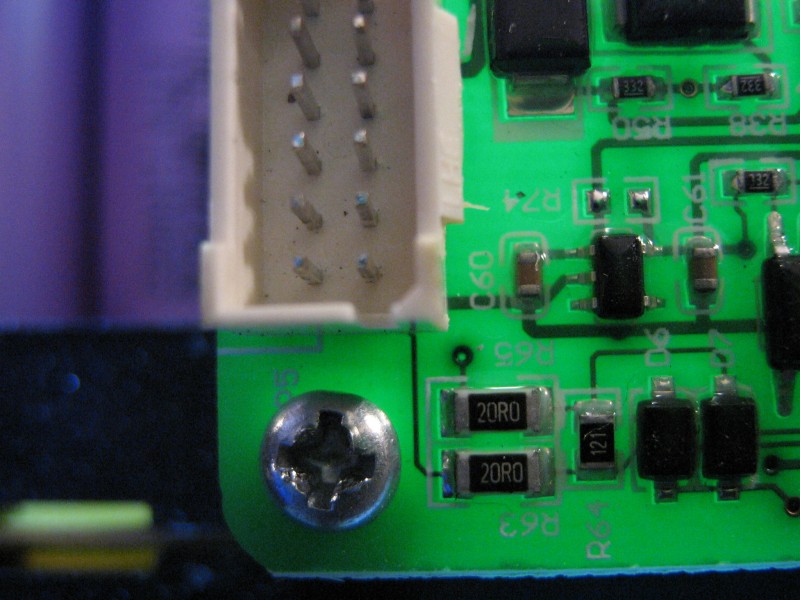

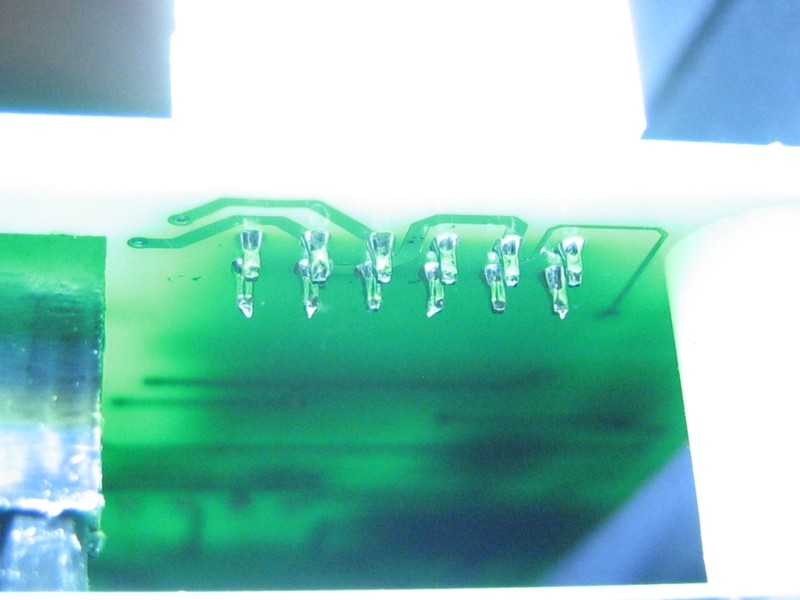

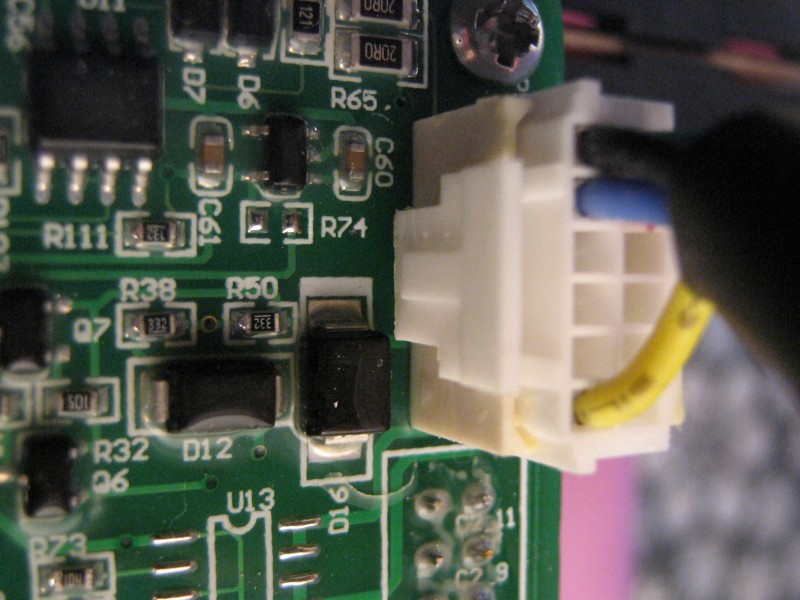

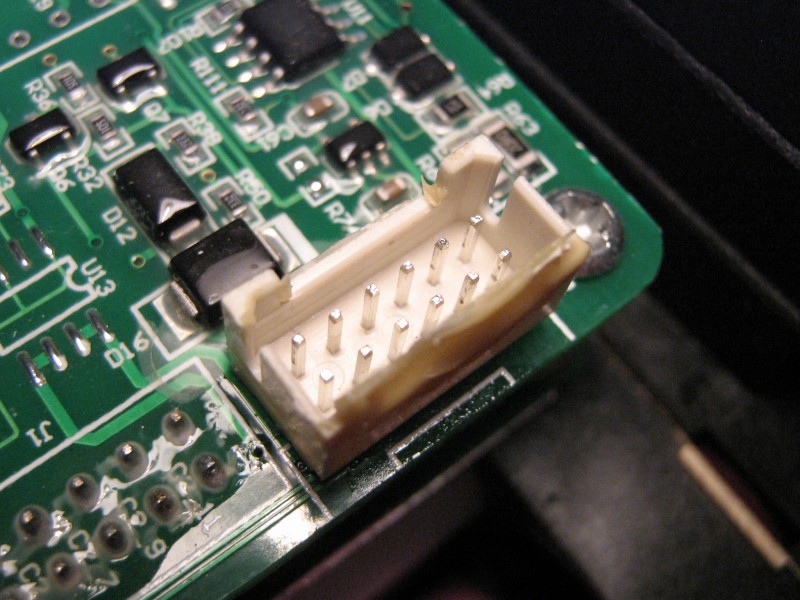

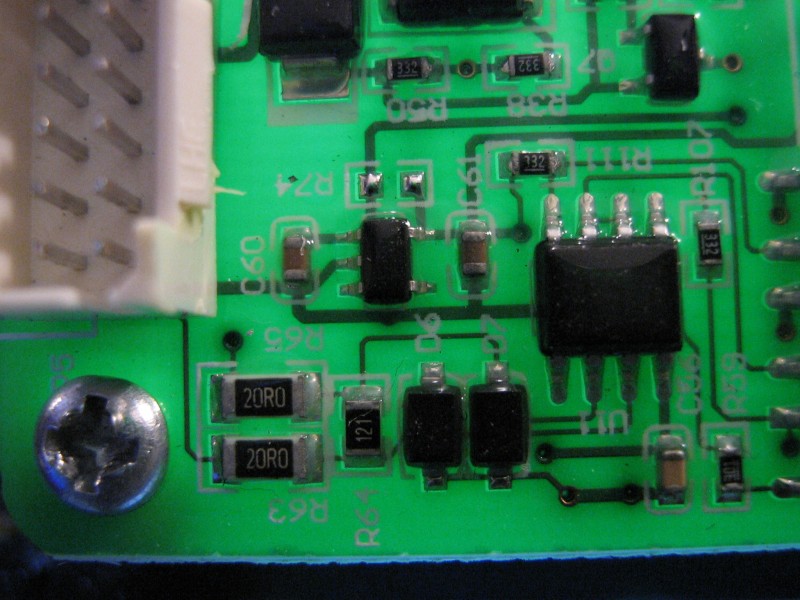

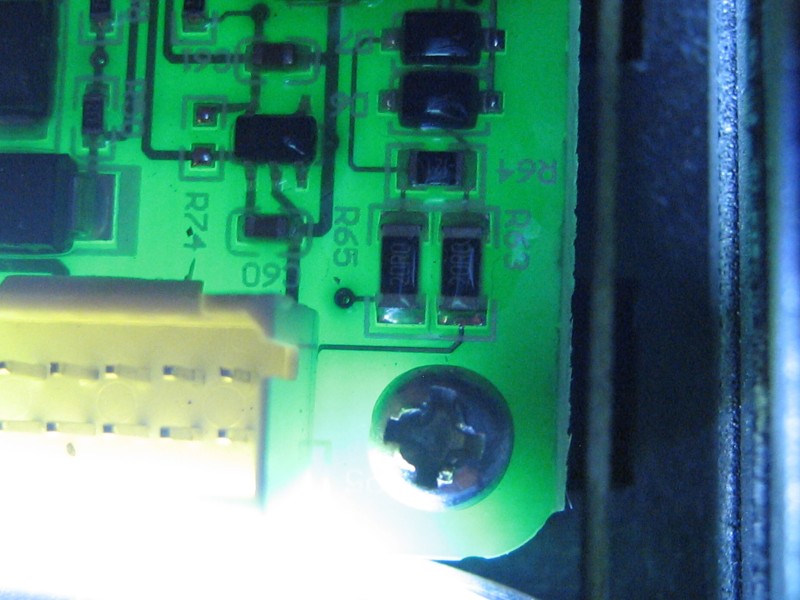

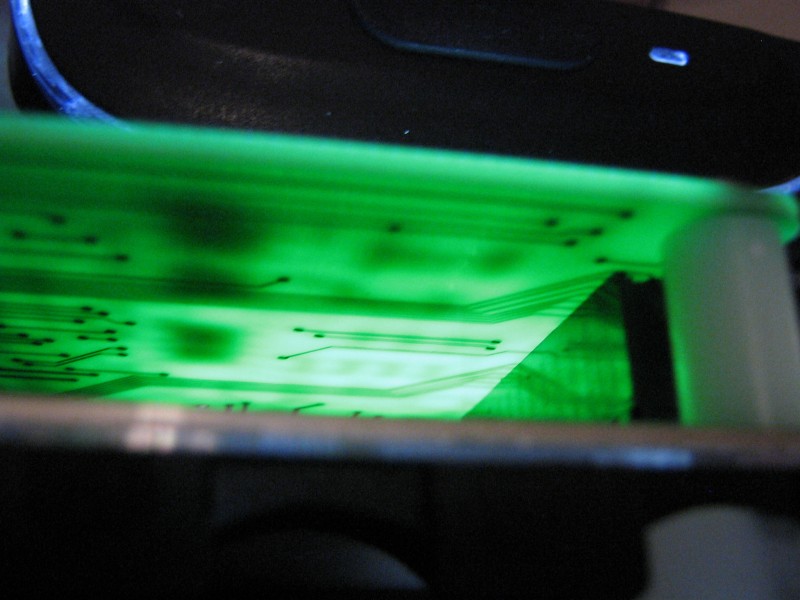

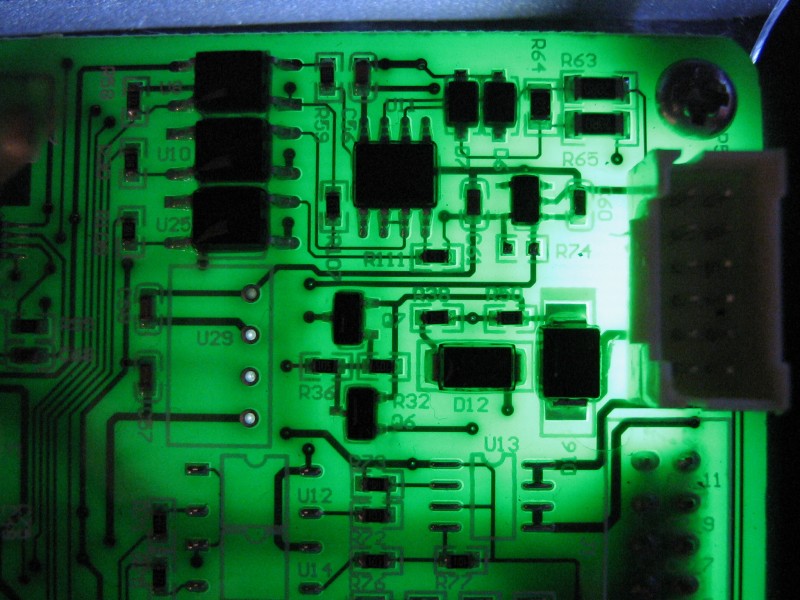

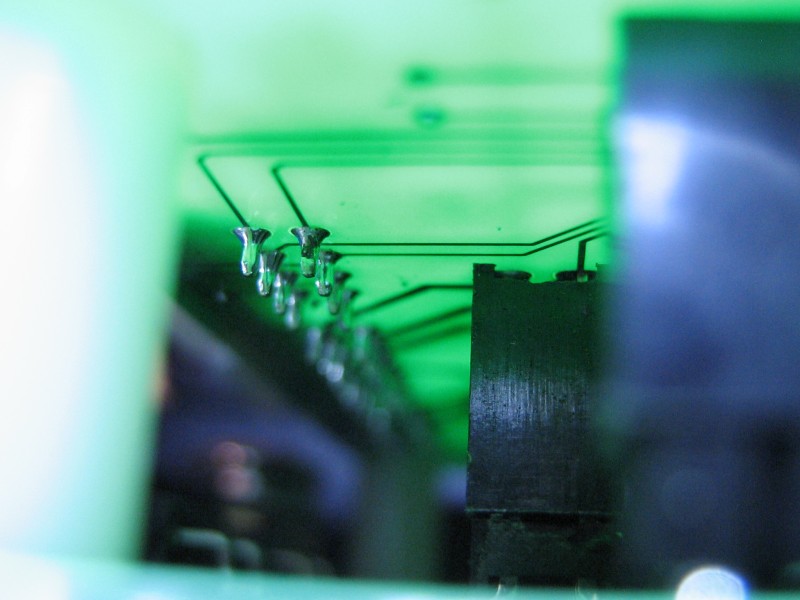

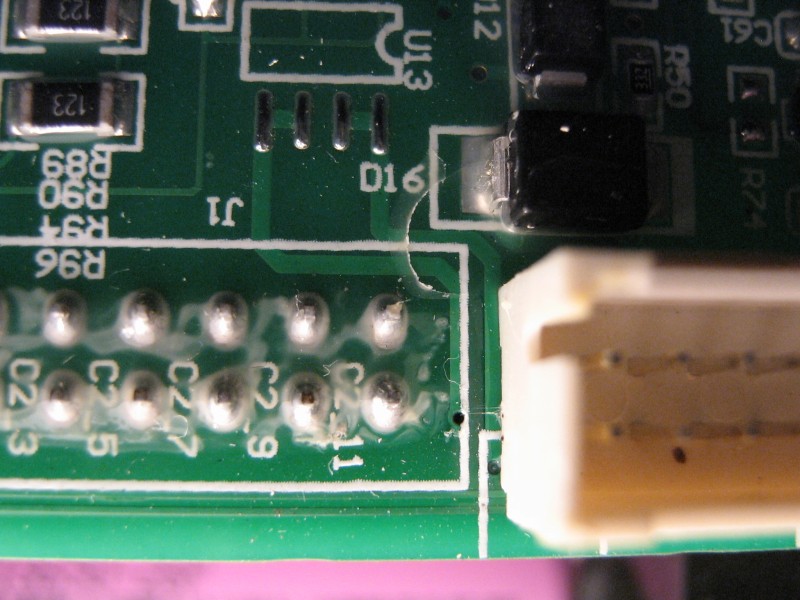

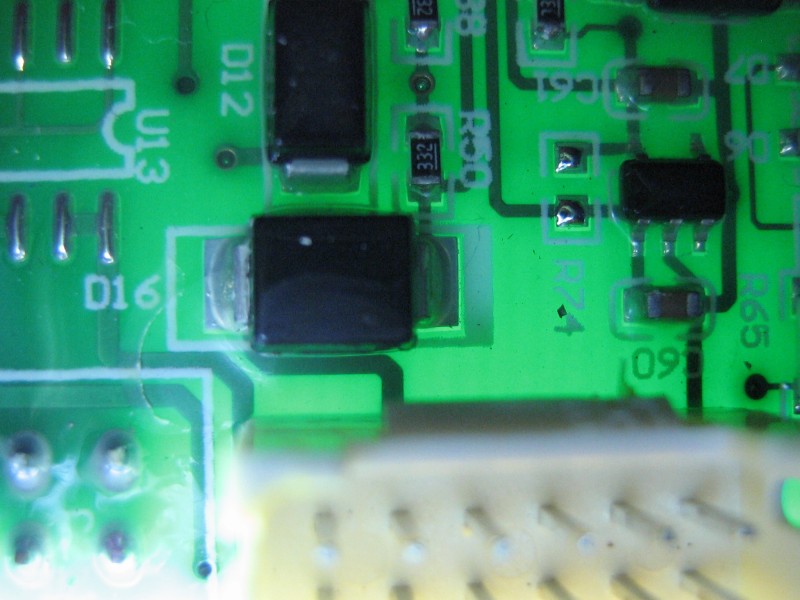

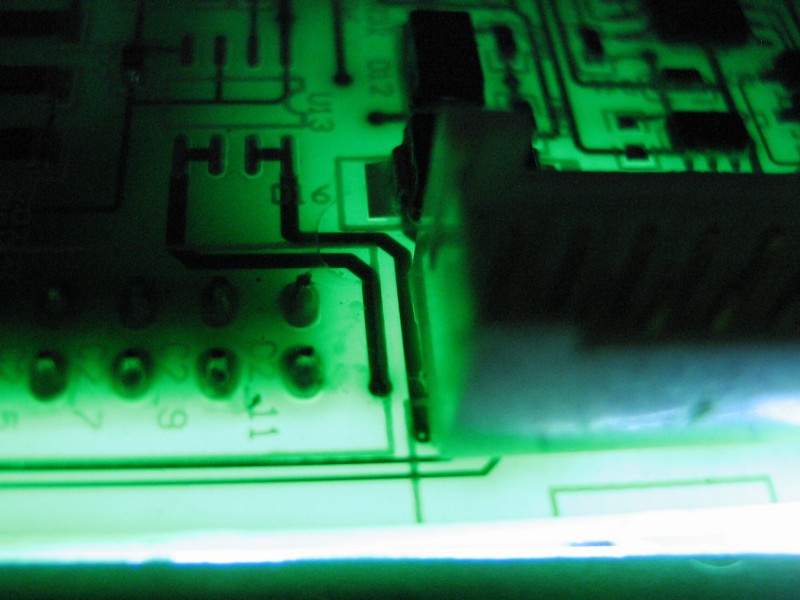

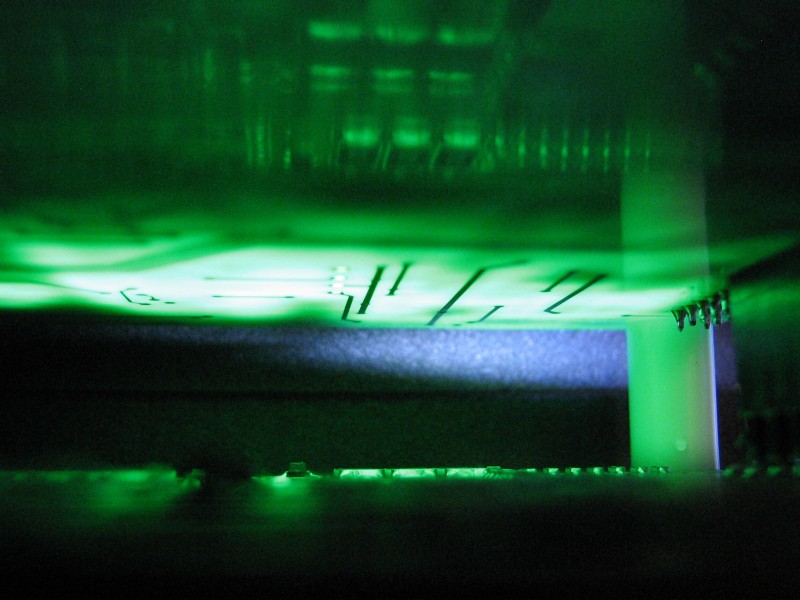

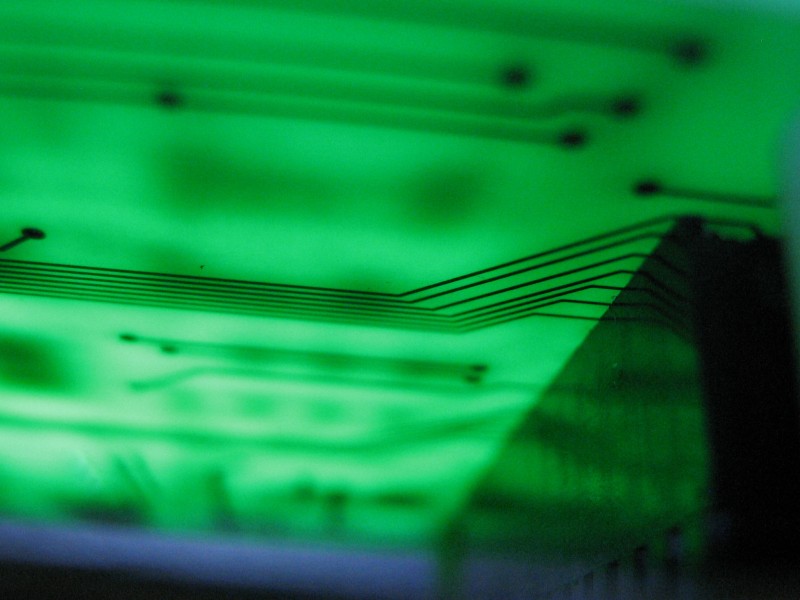

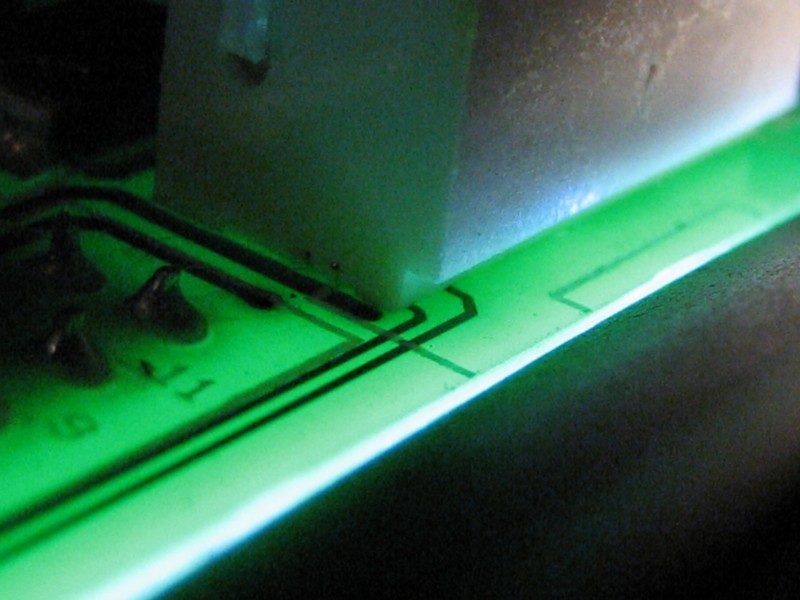

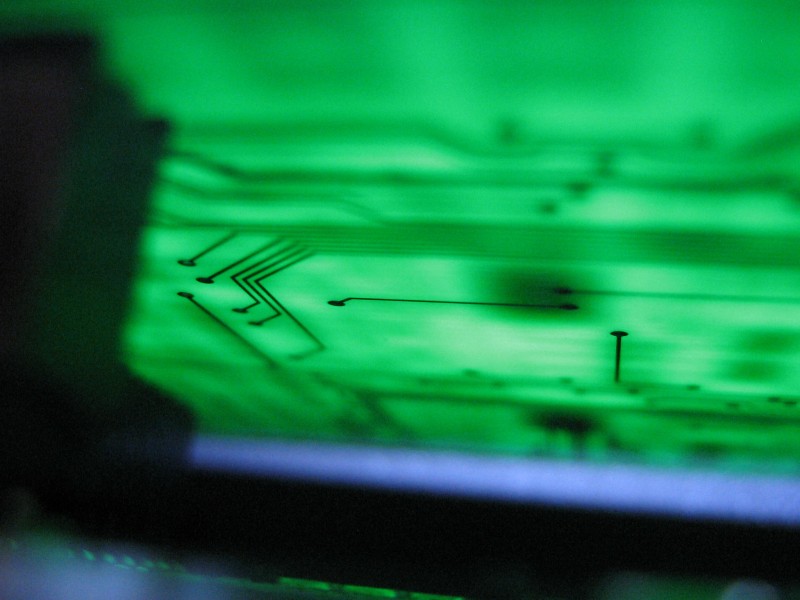

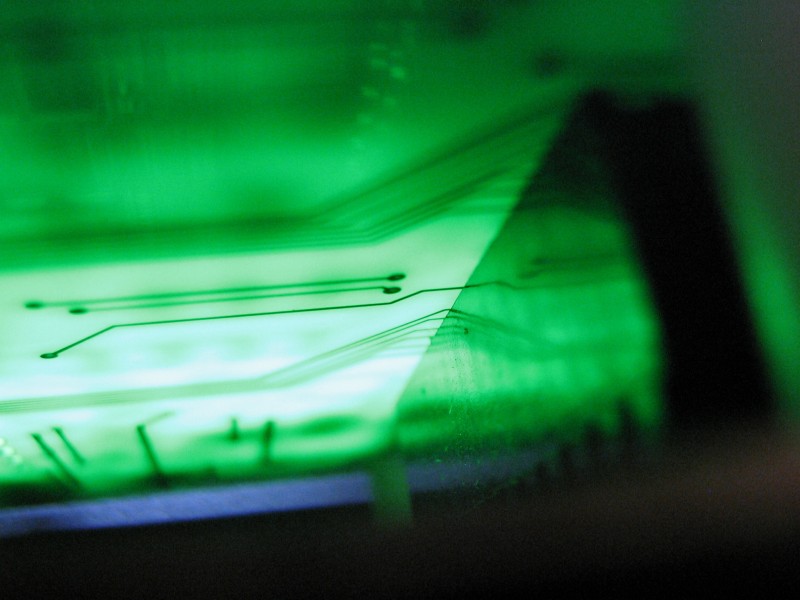

Billeder omkring P5-stik til at finde ud af hvad stikket har forbindelse til.

[scootergrisen]

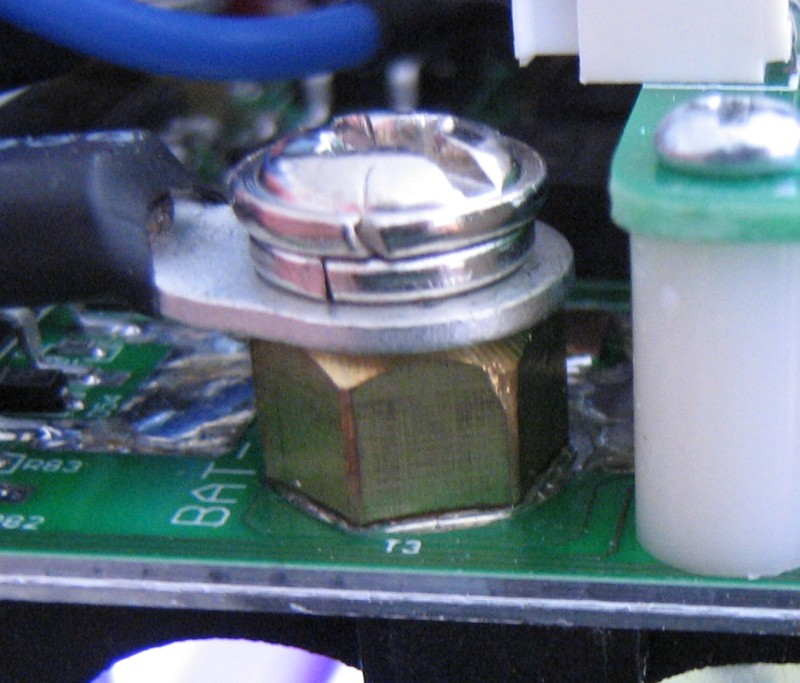

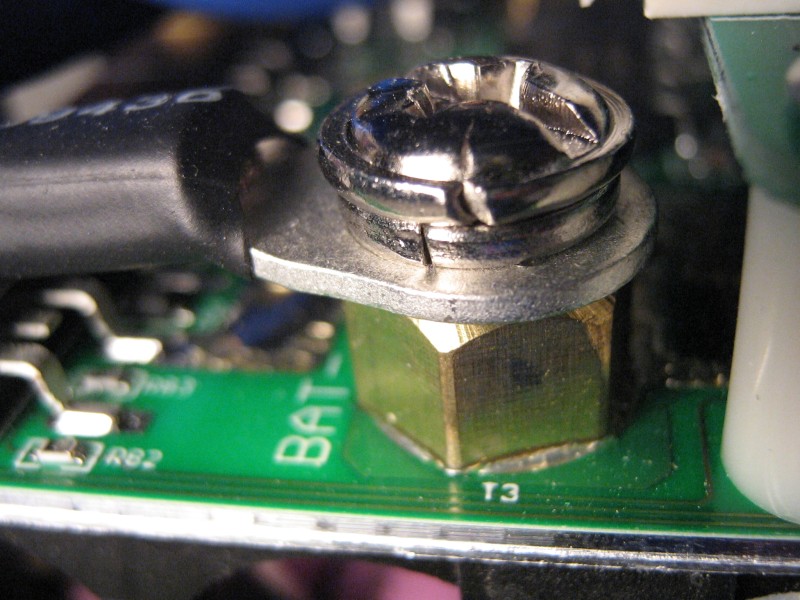

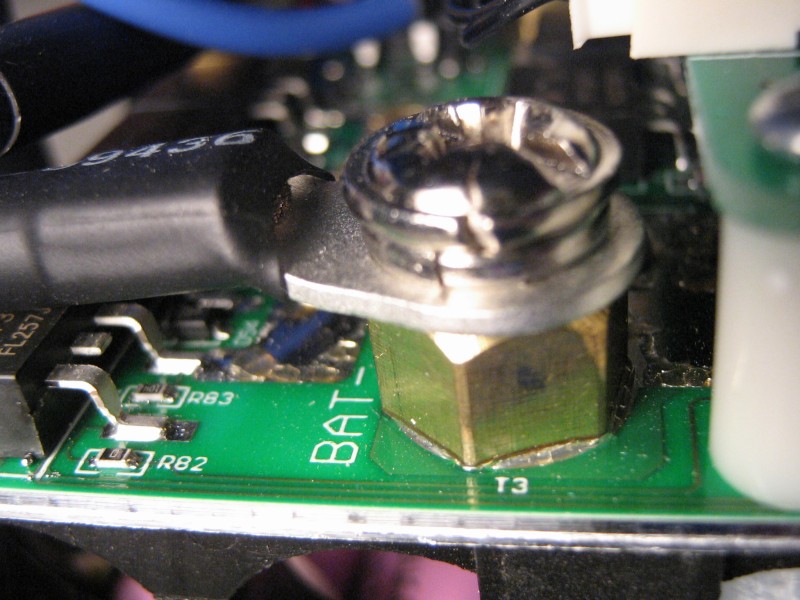

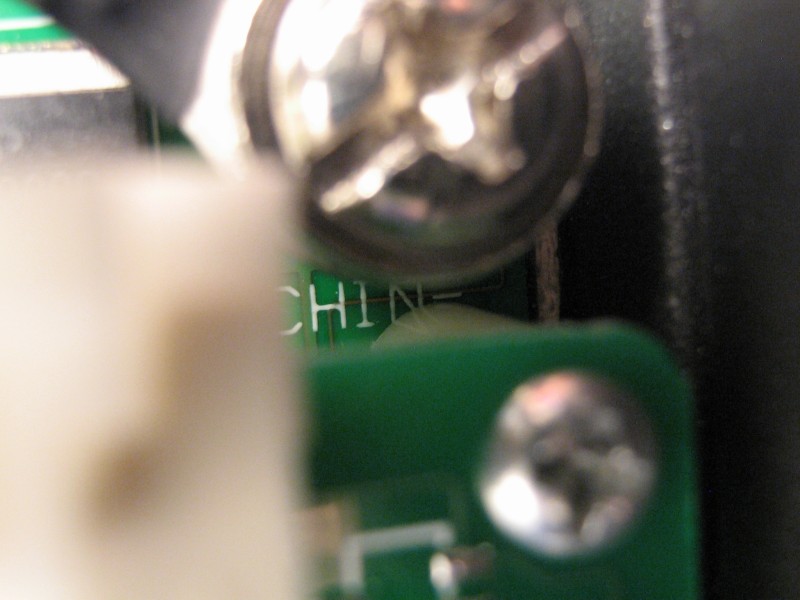

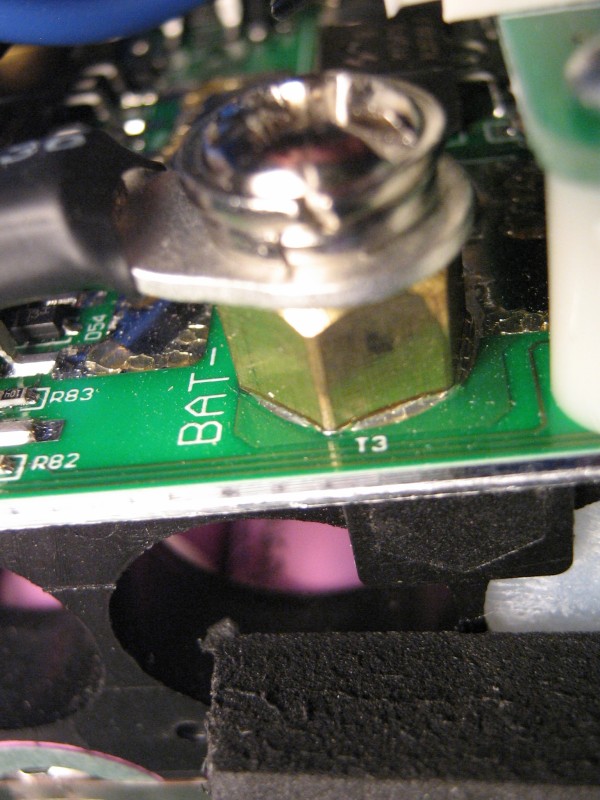

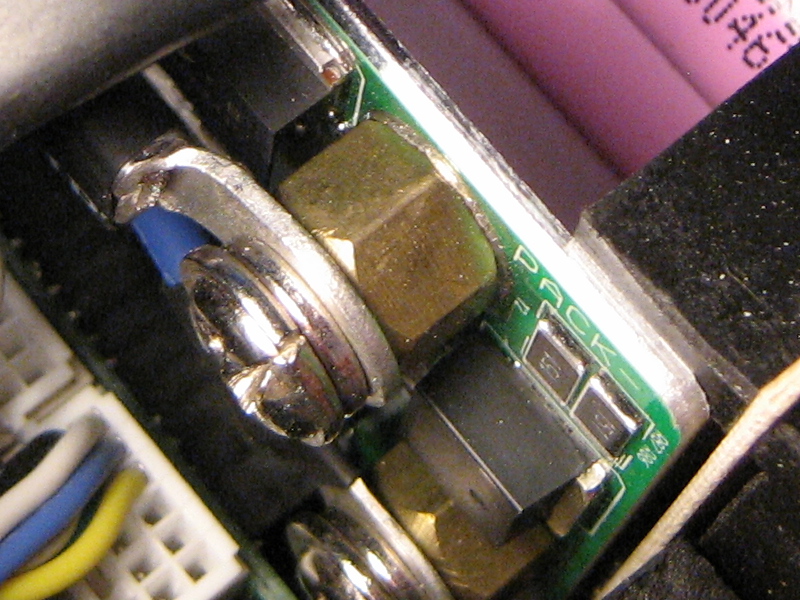

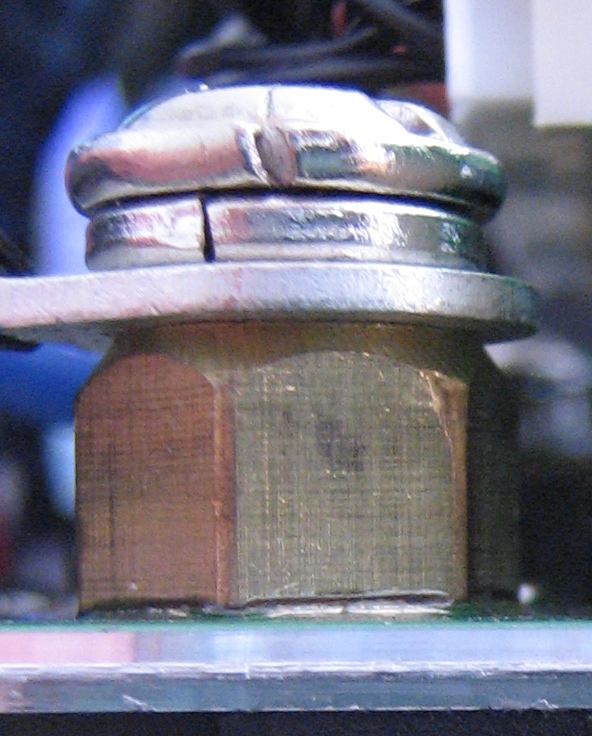

Terminaler (BAT-, PACK-, CHIN-).



[scootergrisen]

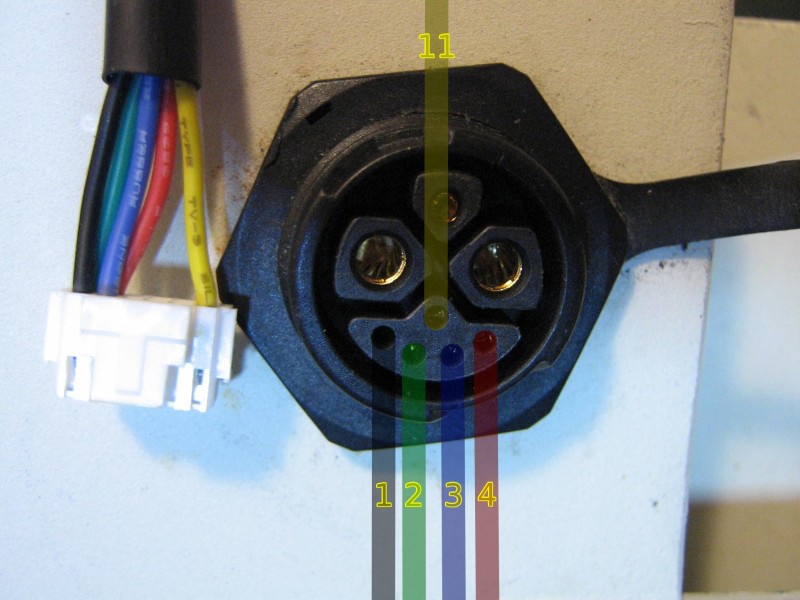

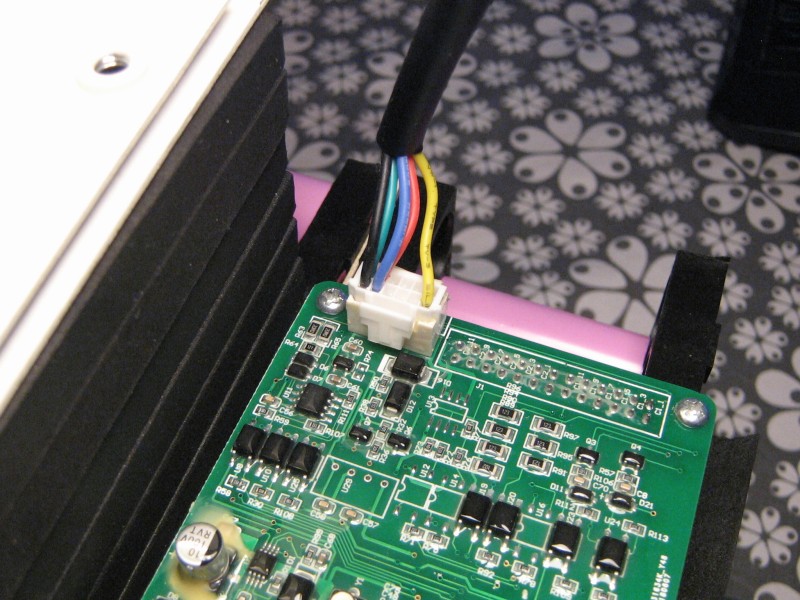

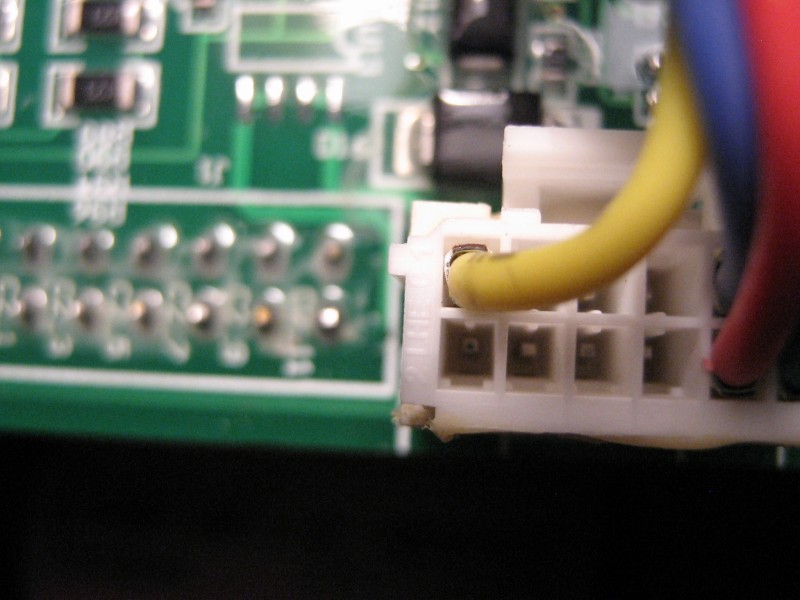

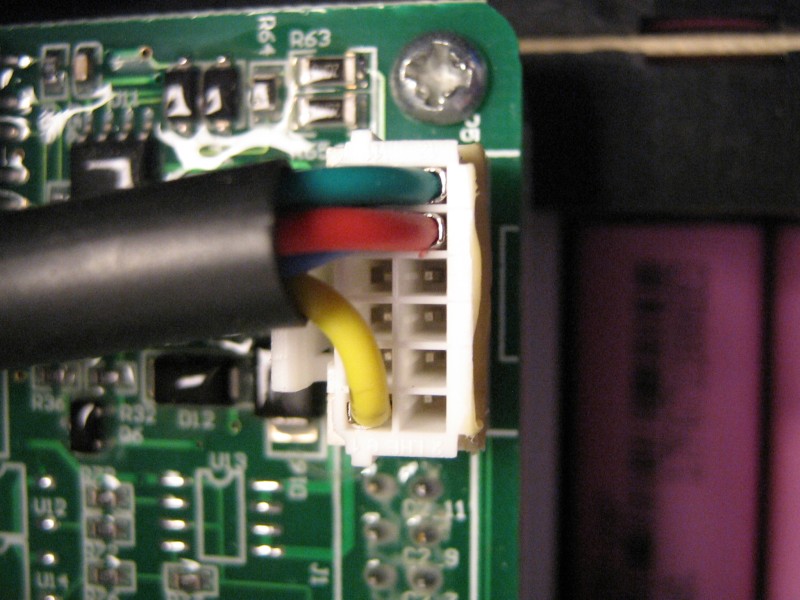

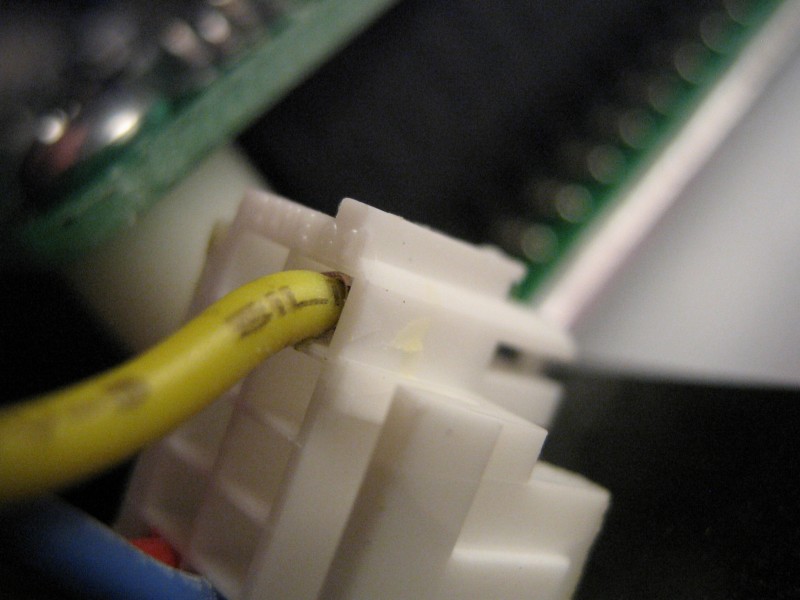

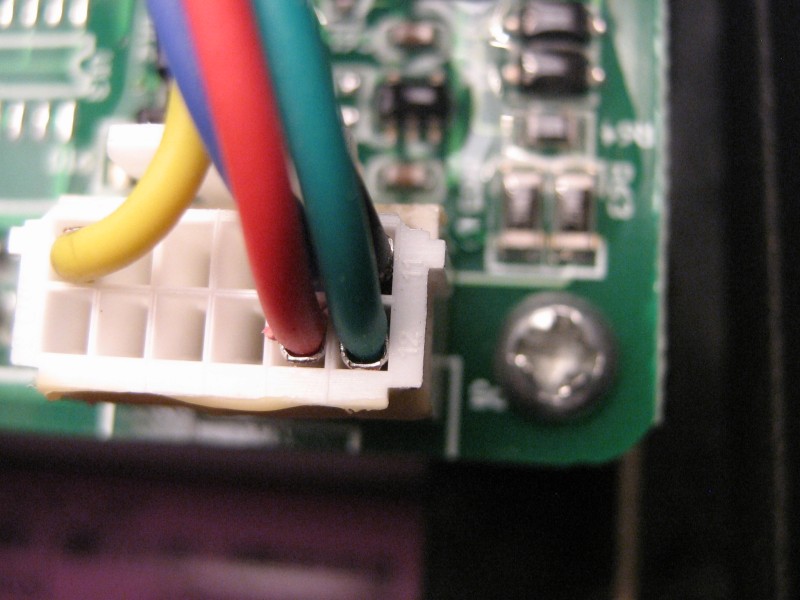

Så fik jeg testet hvordan P5-stikket er forbundet til Chogori-stikket.
Hvis man kigger på Chogori-stikket udefra på batteriet så er de 4 huller (munden) nederst i stikket fra venstre mod højre har de forbindelse med sort, grøn, blå, rød.
Det lille hul nærmest midten af stikket har forbindelse med gul.

Sort: GND12 (Communication place)
Grøn: B (RS485 interface B)
Blå: A (RS485 interface A)
Rød: +12V (Communication input +5V~12V)
Gul: KEY (BMS wake-up input, connect the positive electrode of battery pack)

[scootergrisen]

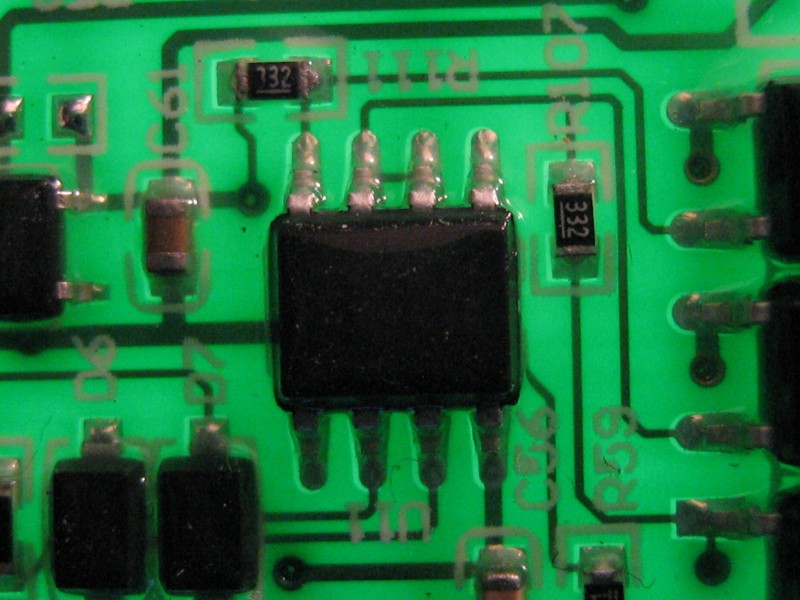

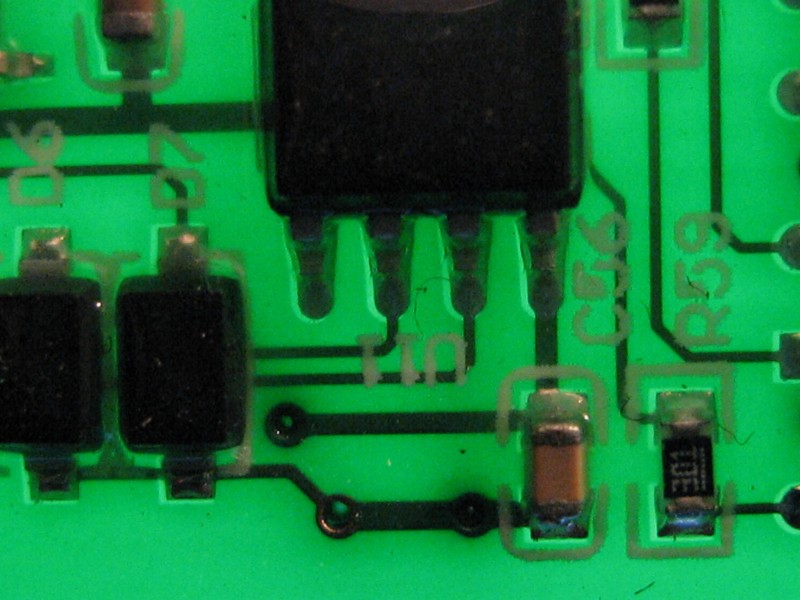

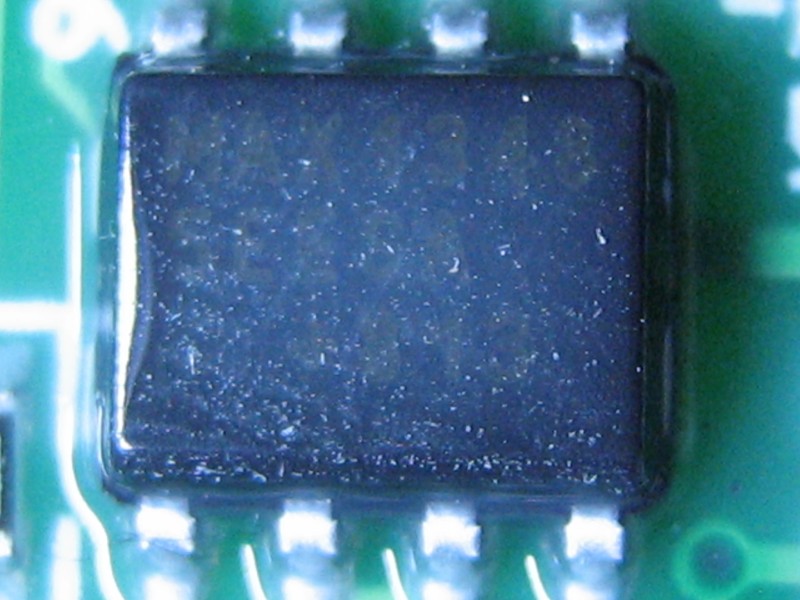

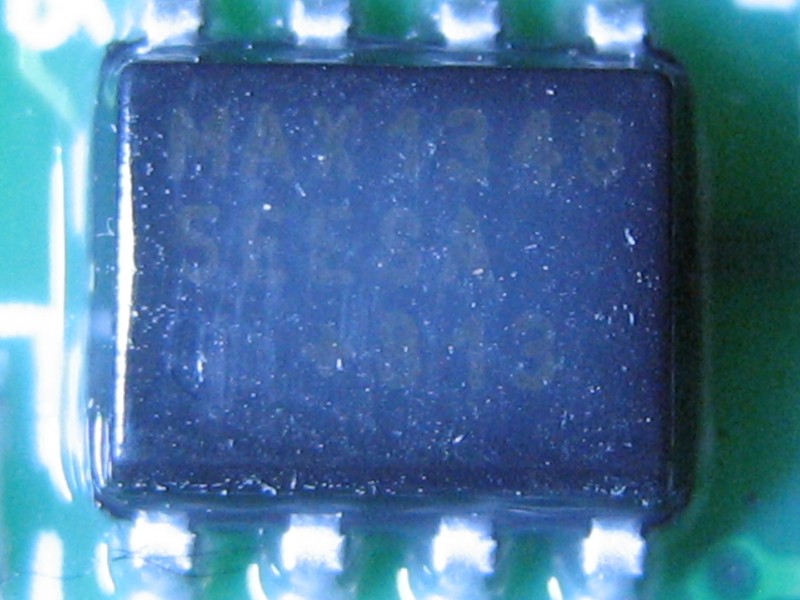

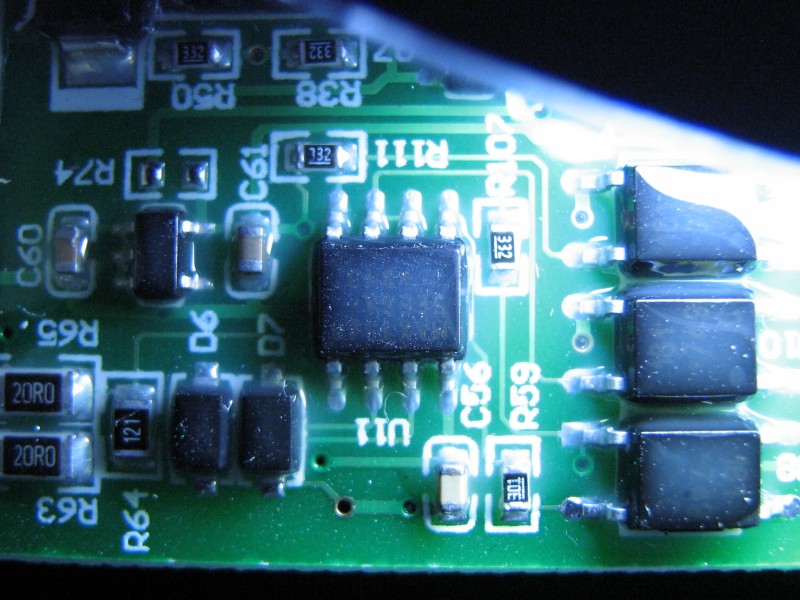

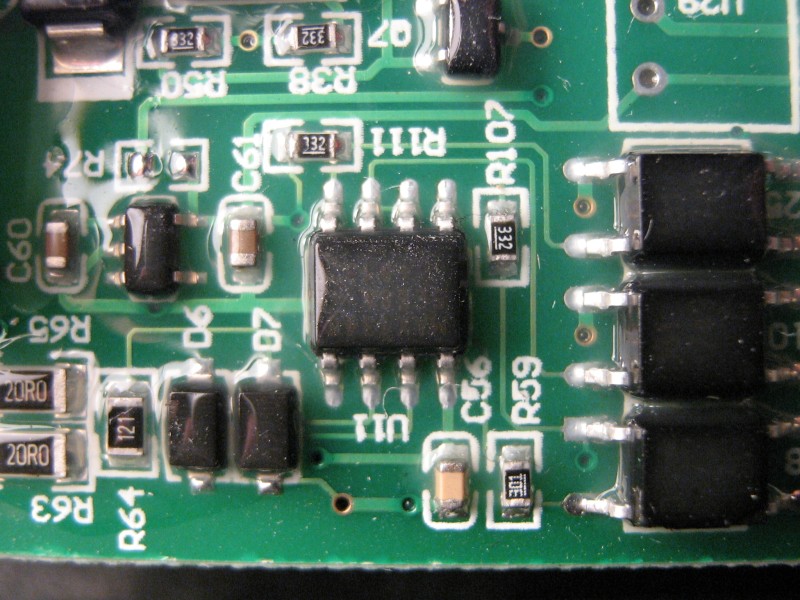

MAX1348-chip.

Ser ud til at stå følgende:

MAX1348
5EESA
+813

maximintegrated.com/ - MAX13485E

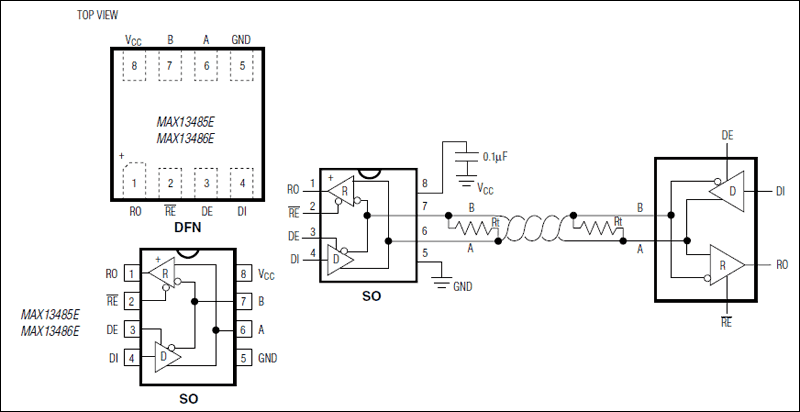

Datasheet: MAX13485E-MAX13486E.pdf

Half-Duplex RS-485/RS-422 Transceivers in µDFN


[scootergrisen]

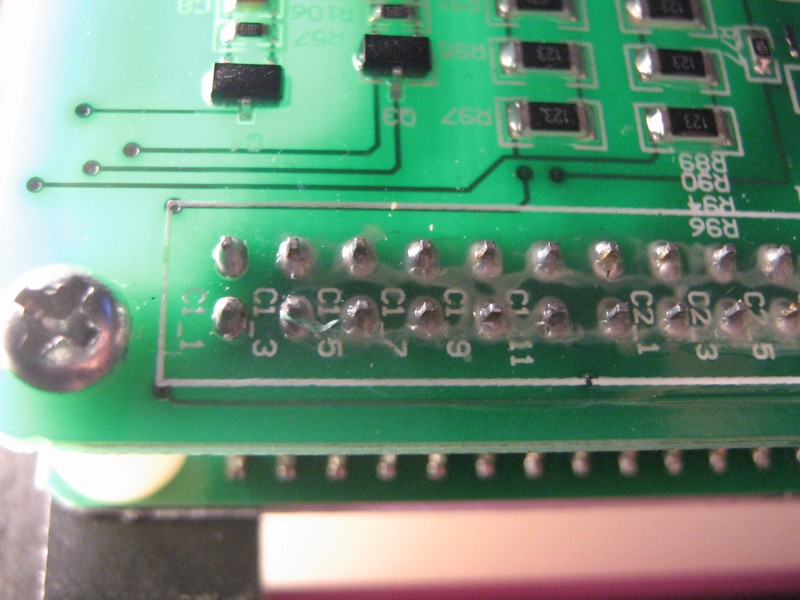

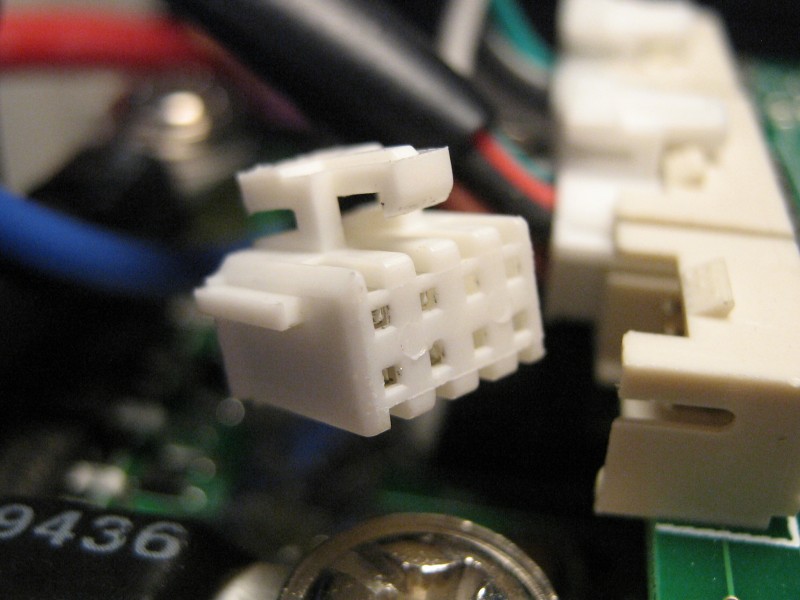

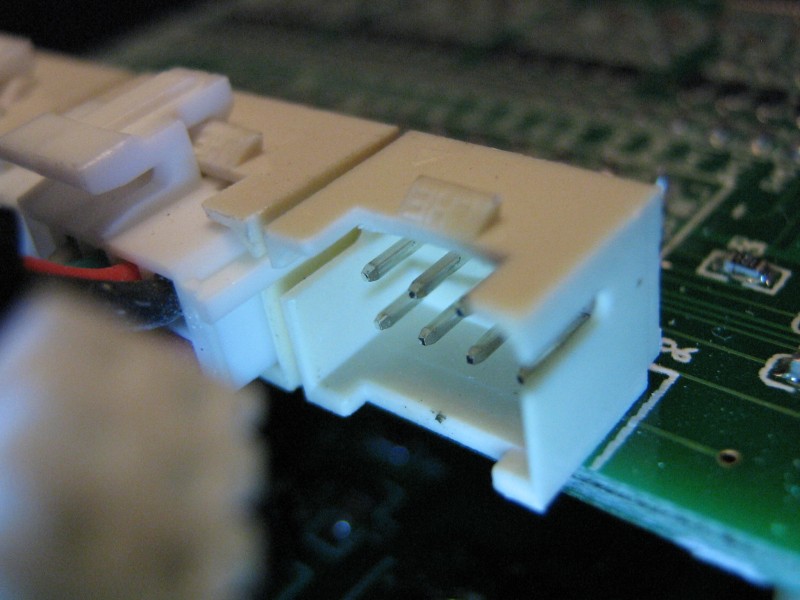

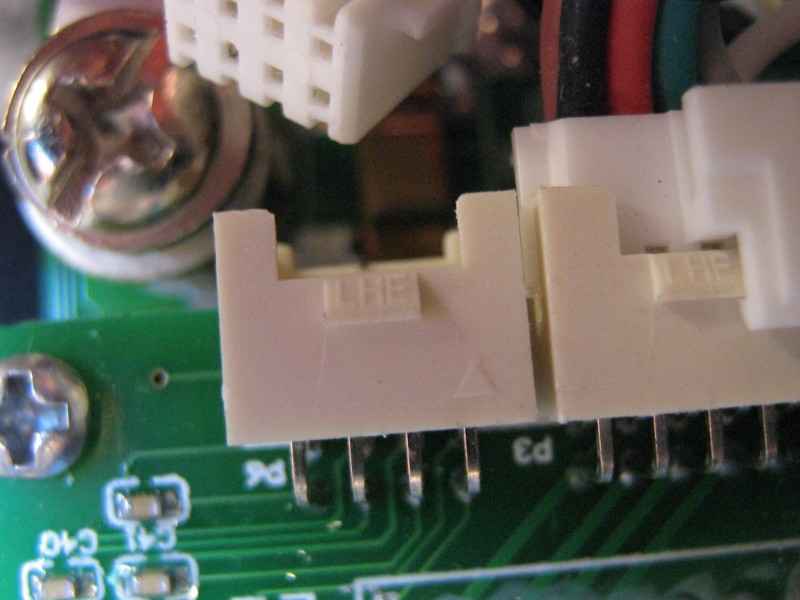

P6-stik til temperatursensorer.

[scootergrisen]

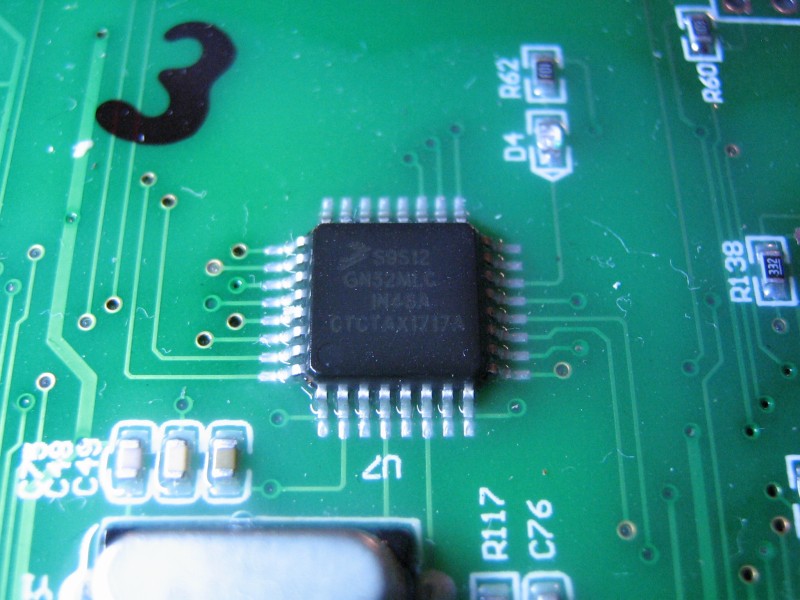

S9S12-chip.

S9S12
GN32MLC
1N48A
CTCTAX1717A

nxp.com - S12G
Datasheet: MC9S12GRMV1.pdf

[scootergrisen]

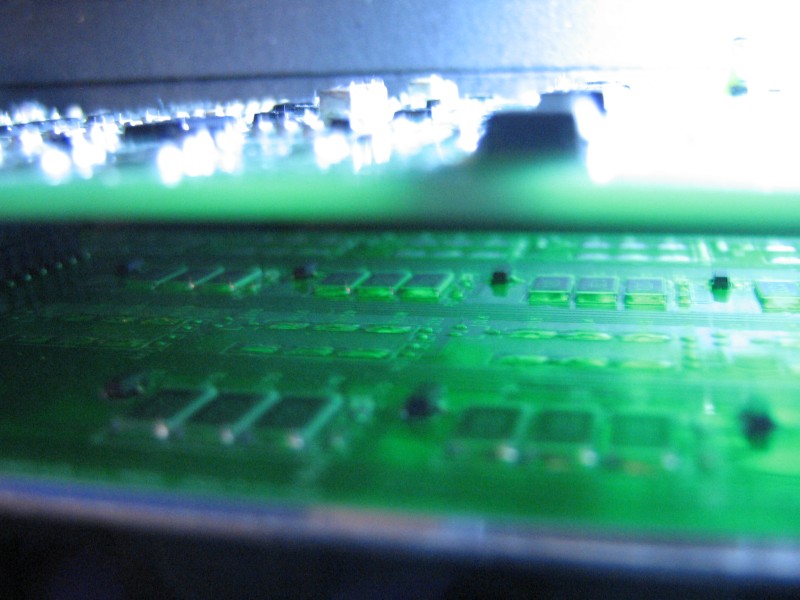

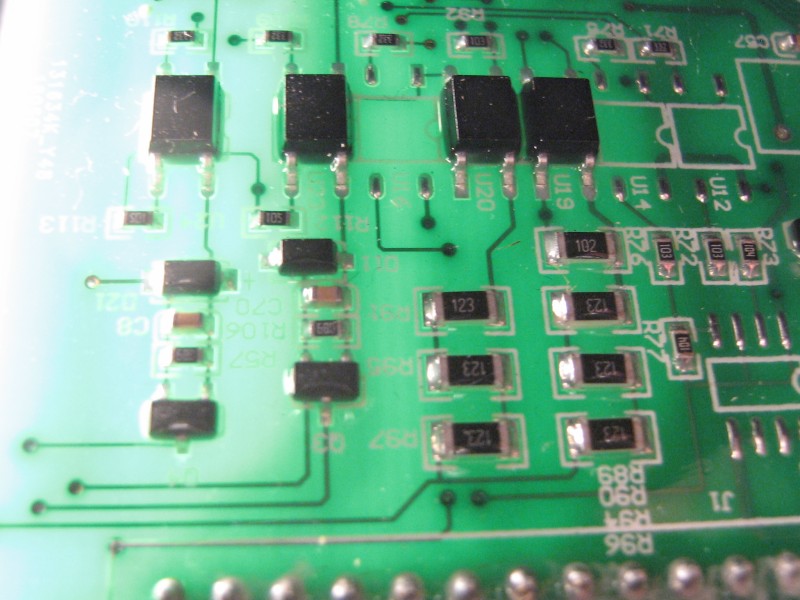

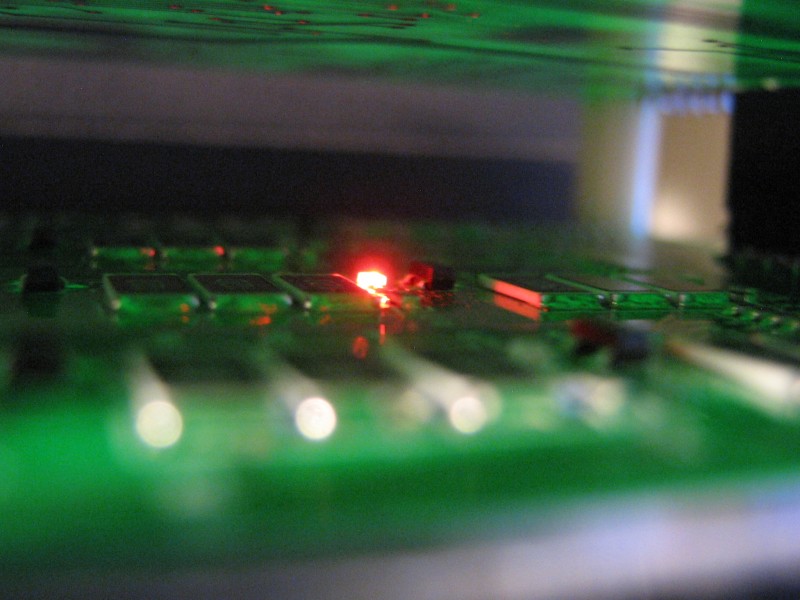

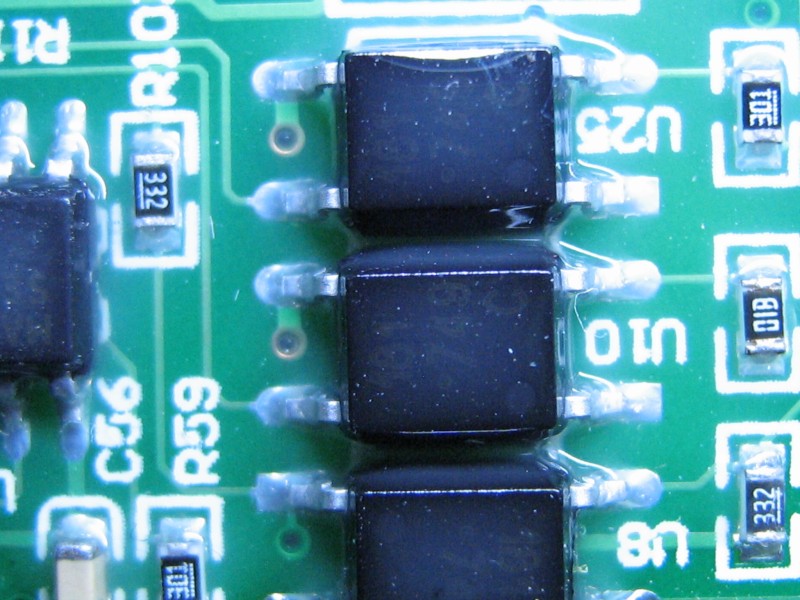

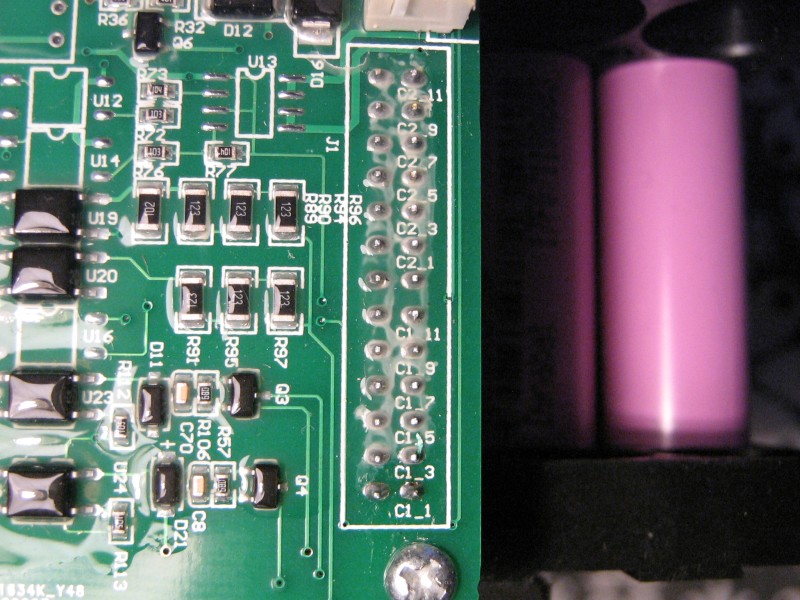

Billeder af undersiden på den yderste printplade jeg måske kan bruge.

[scootergrisen]

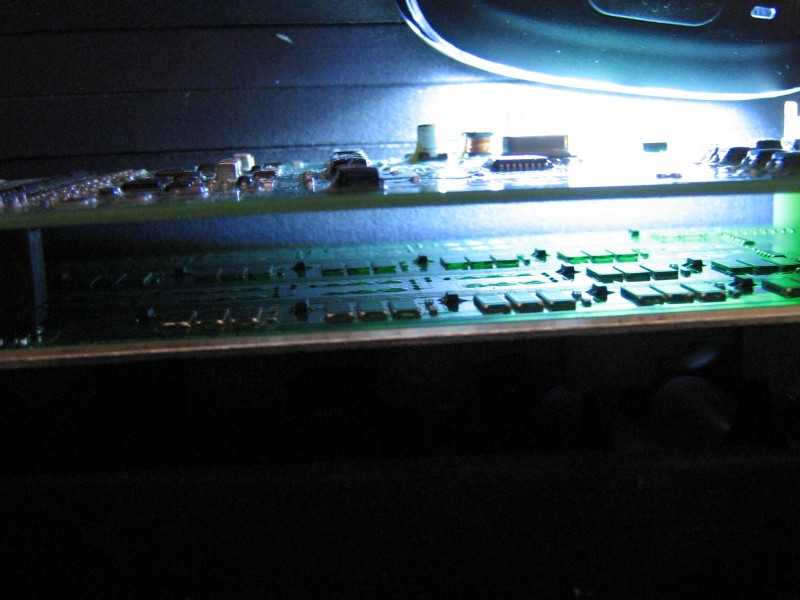

Underste plade der blandt andet bruges til balancering.
