Coopop (elektrisk)

[scootergrisen]

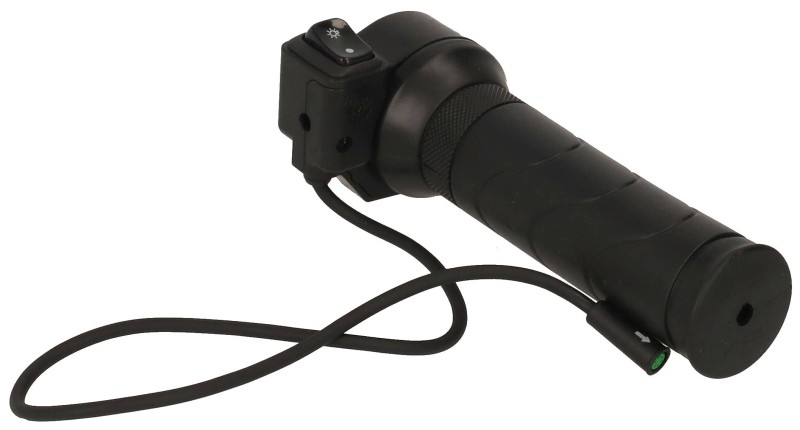

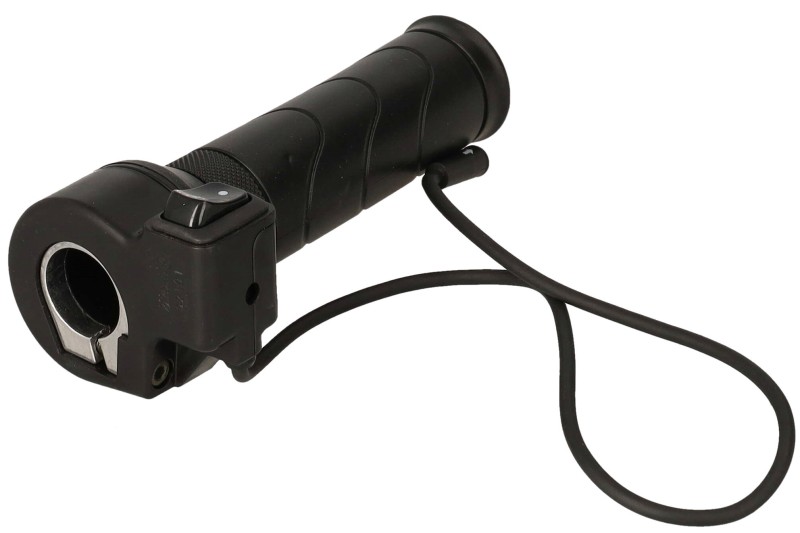

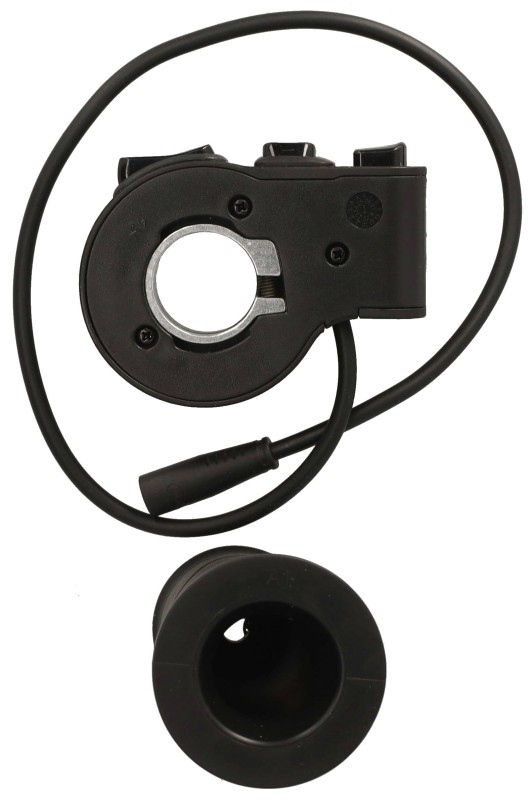

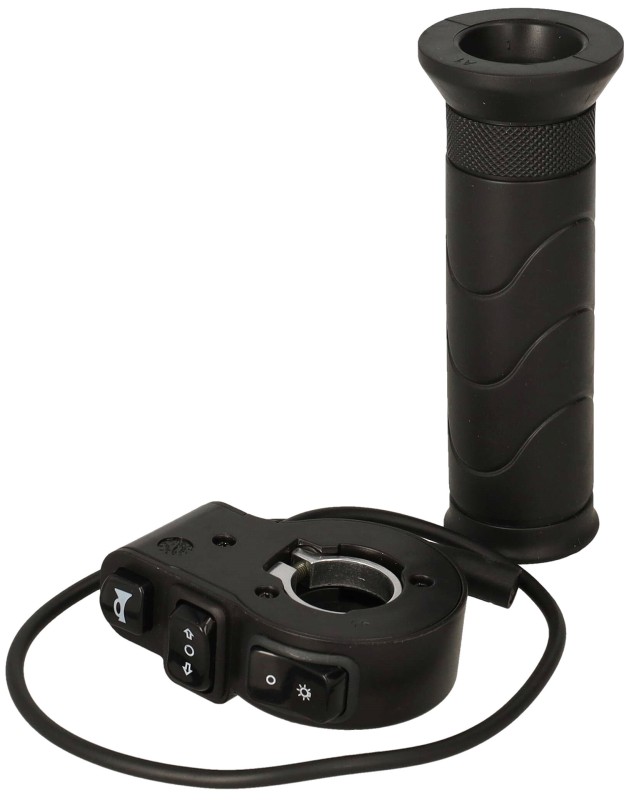

Stikket til højre konsol og farthåndtag har grønt i midten af stikket og der ser ud til at være plads til 5 ledere.
Stikket til venstre konsol har grønt i midten af stikket og der ser ud til at være plads til 7 ledere.

[scootergrisen]

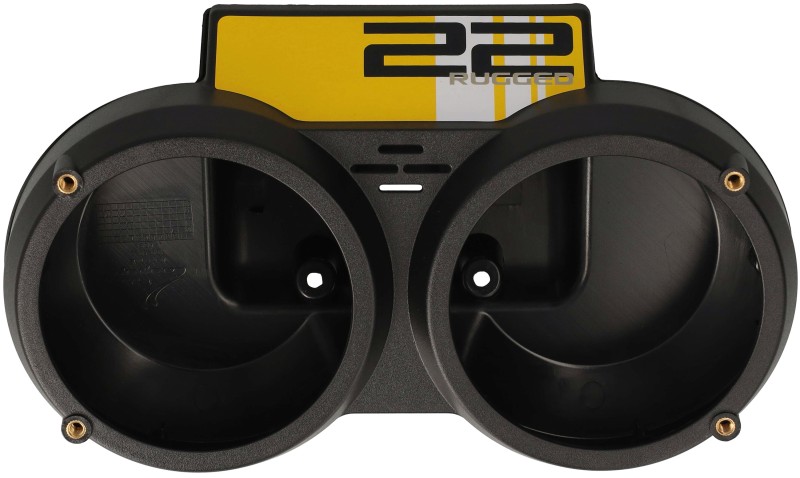

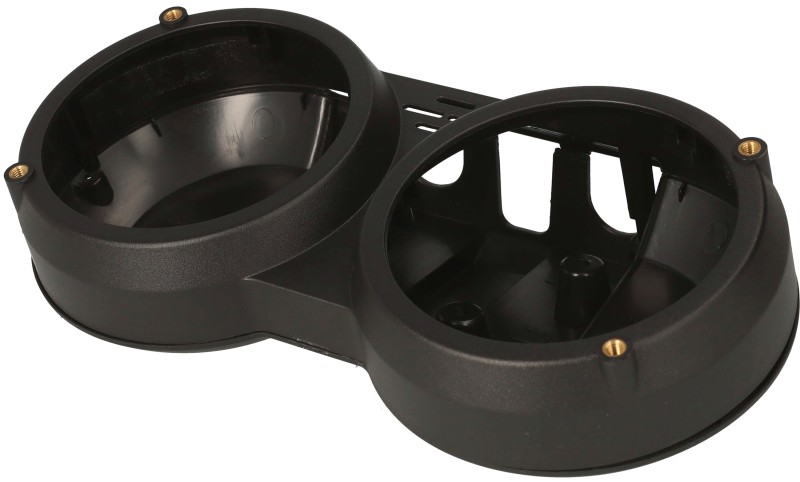

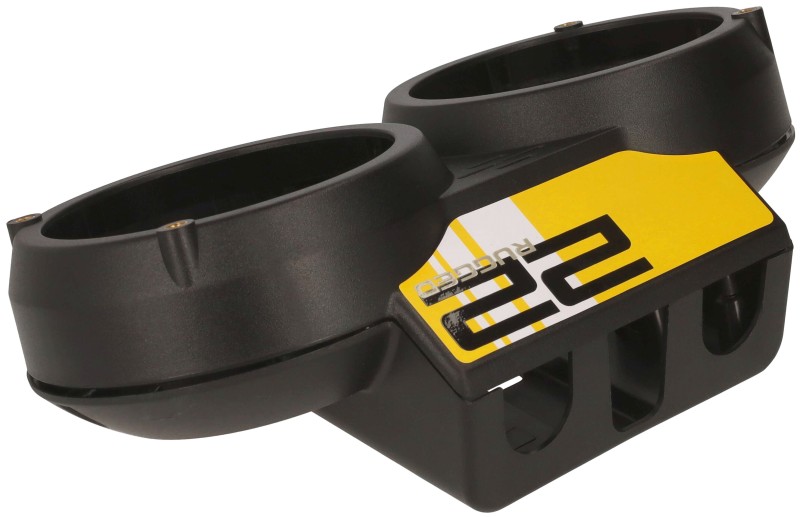

Lygteskjold, rund dobbelt lygte, CooPop RUGGED

[scootergrisen]

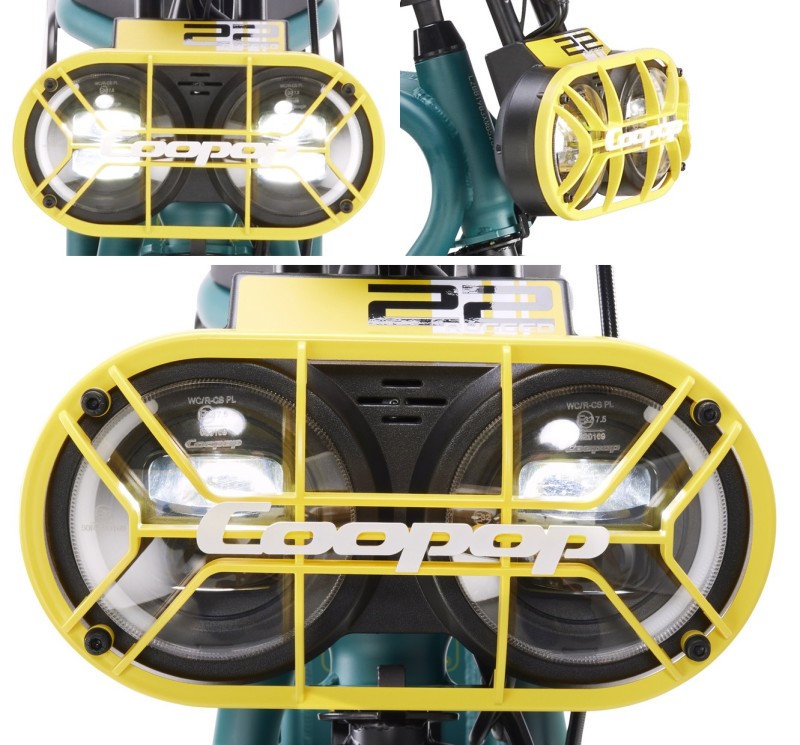

På Coopop Rugged sidder et gitter med bogstaver foran forlygten.
Det vil være bedre at afmontere gitteret for at få bedst lys.

[scootergrisen]

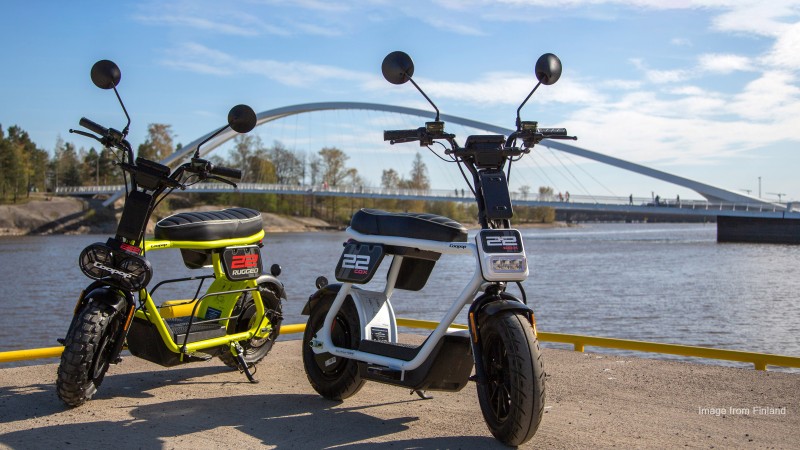

Her er en Coopop Rugged med sidestænger til at holde på bagagen.
Der er gevind til det i stellet på både Coopop Cox og Coopop Rugged.
Måske nogen har lyst til at lave det selv. Det ser forholdvist simpelt ud.

[scootergrisen]

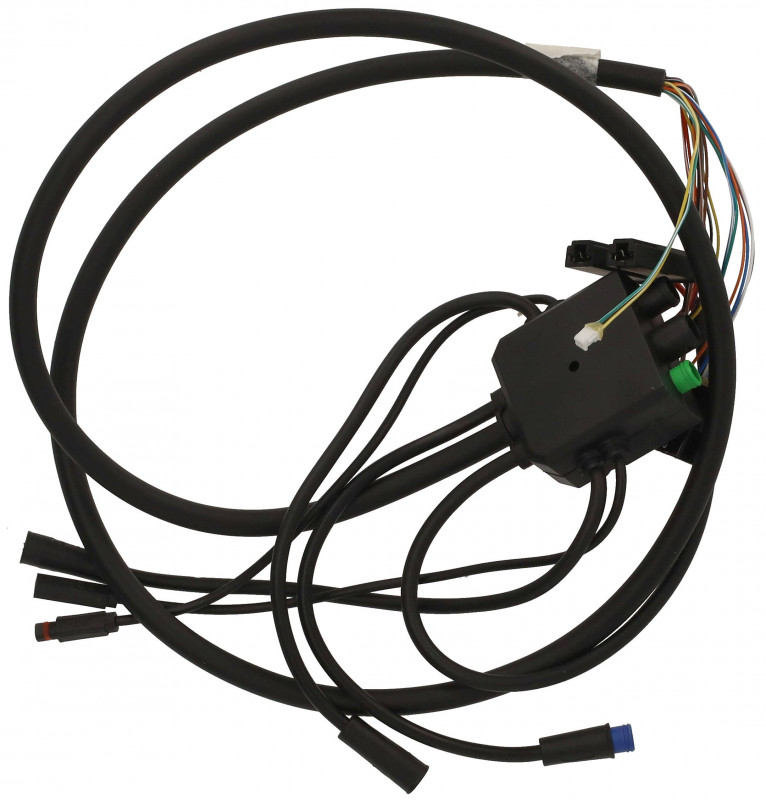

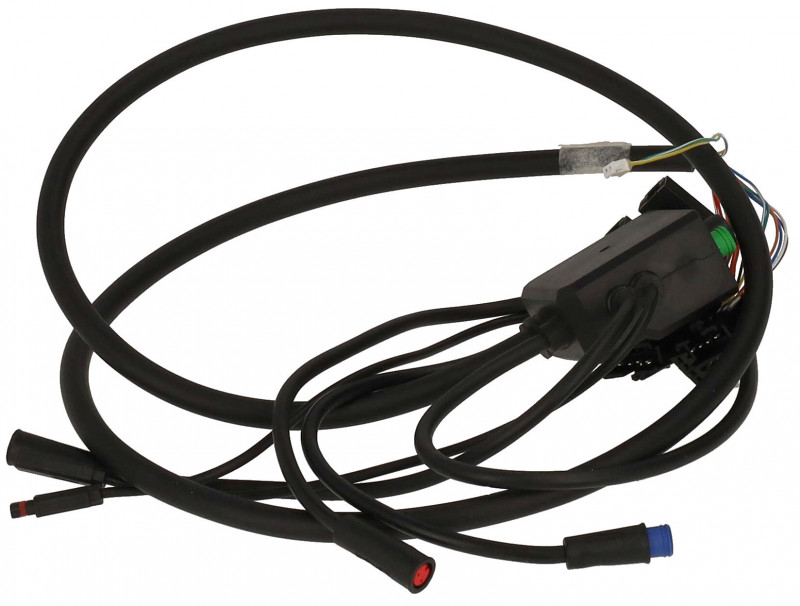

Ledningsnet komplet, CooPop

[Scoopisten]

Fik fat i diverse el-diagrammer fra producenten, hvis det skulle have interesse for andre

[Scoopisten]

Coopop el-diagrammer fra fabrikken

[scootergrisen]

Var zip-filerne det du fik fra producenten?
Er coopop1.zip til Coopop Cox og coopop2.zip til Coopop Rugged?
Jeg vil prøve at lave en oversigt over det.

[scootergrisen]

Jeg har forsøgt at lave en oversigt over filerne.

I PDF-filerne står 雅迪科技集团有限公司 (Yadea Technology Group Co., Ltd).

Der står at controlleren (K28C-003-WZ) har "toggle three gears" men synes ikke jeg kan se hvilke pins der bruges til det.

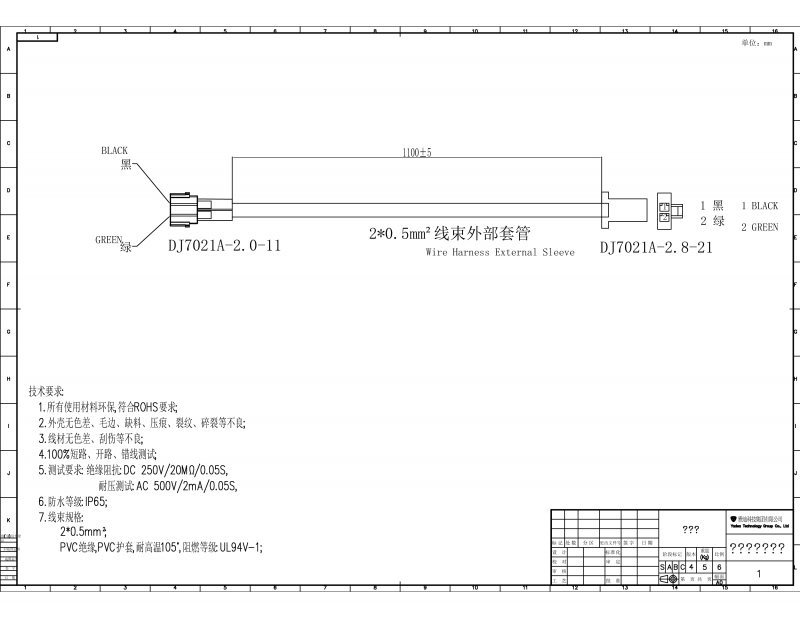

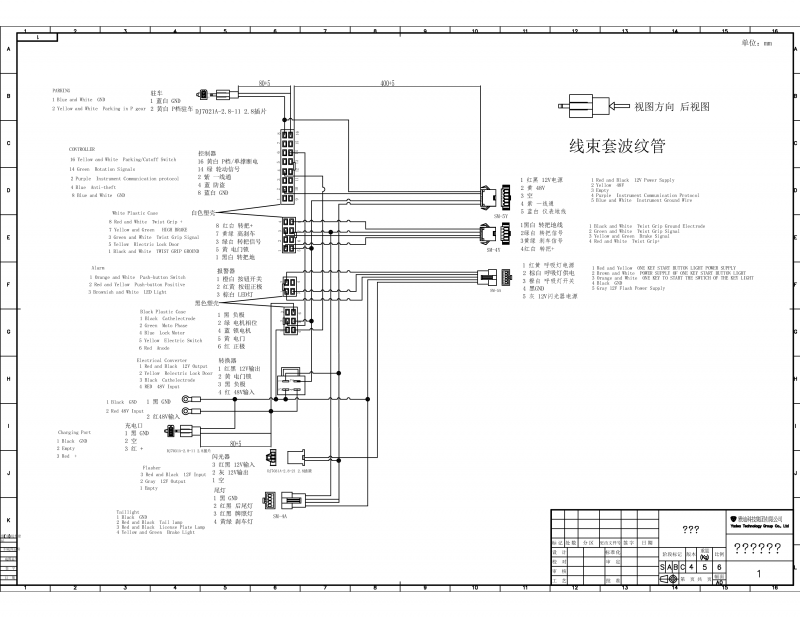

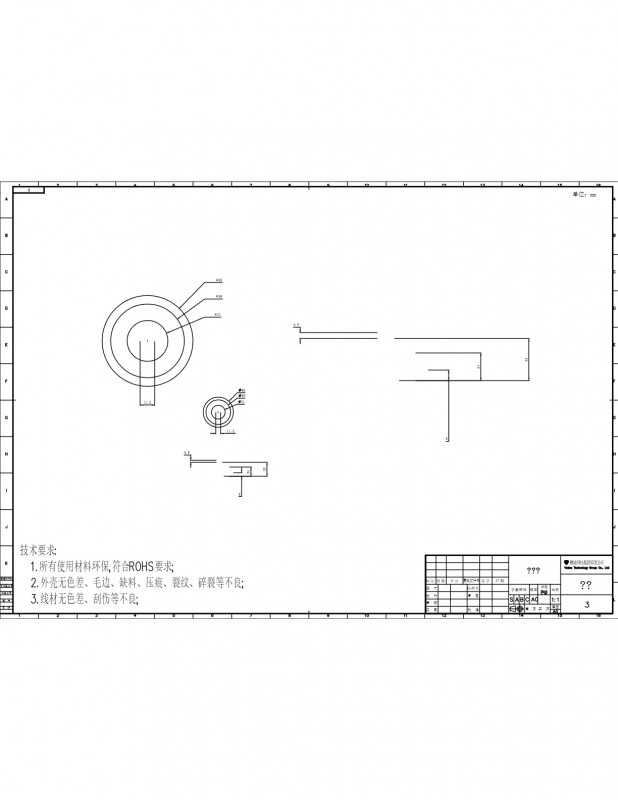

PATCH CORD.pdf

ledningsnet - måske under sæde
线束套波纹管
(Maskinoversættelse: Harness sleeve bellows)

(330.95 KiB) Downloadet 135 gange

PRINCIPAL LINE 1.pdf

ledningsnet - måske forrest (samleboks)

(464.8 KiB) Downloadet 116 gange

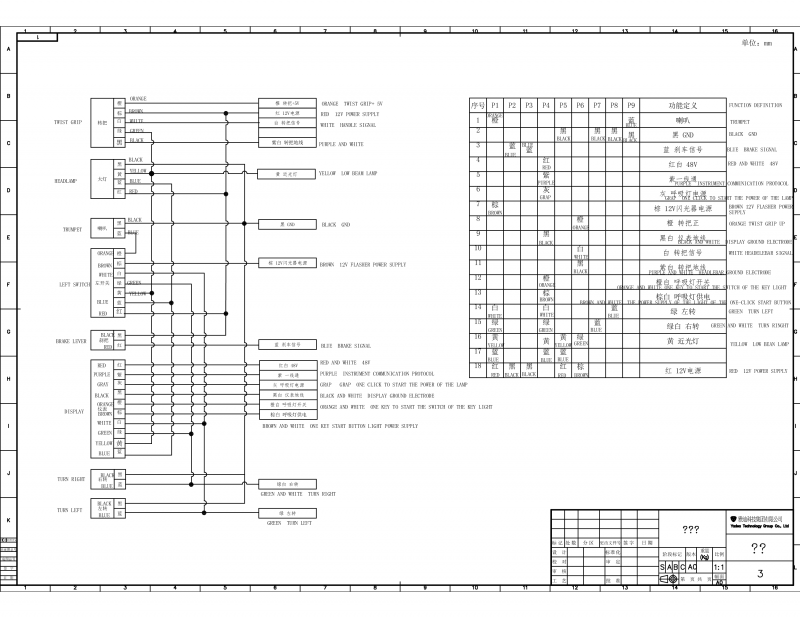

PRINCIPAL LINE 2.pdf

ledningsnet - beskrivelse af stik/ledninger

(384.14 KiB) Downloadet 119 gange

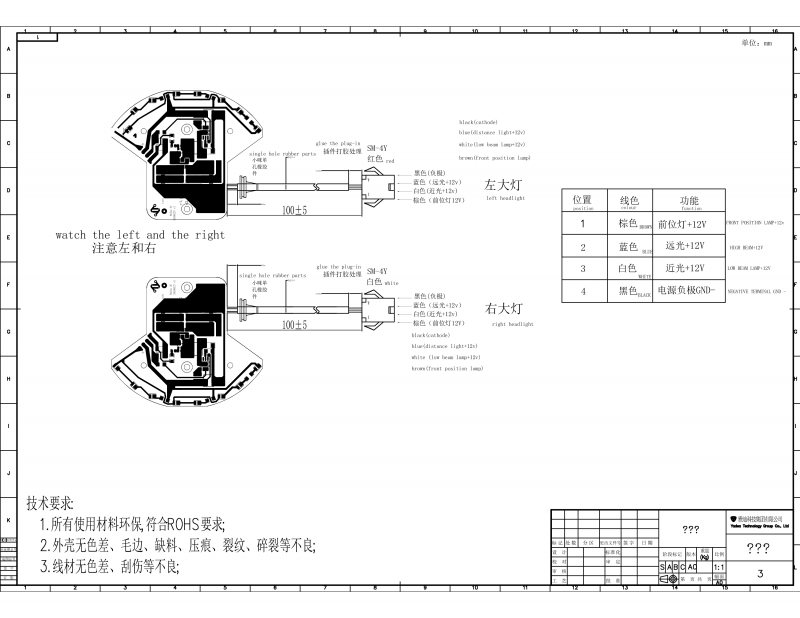

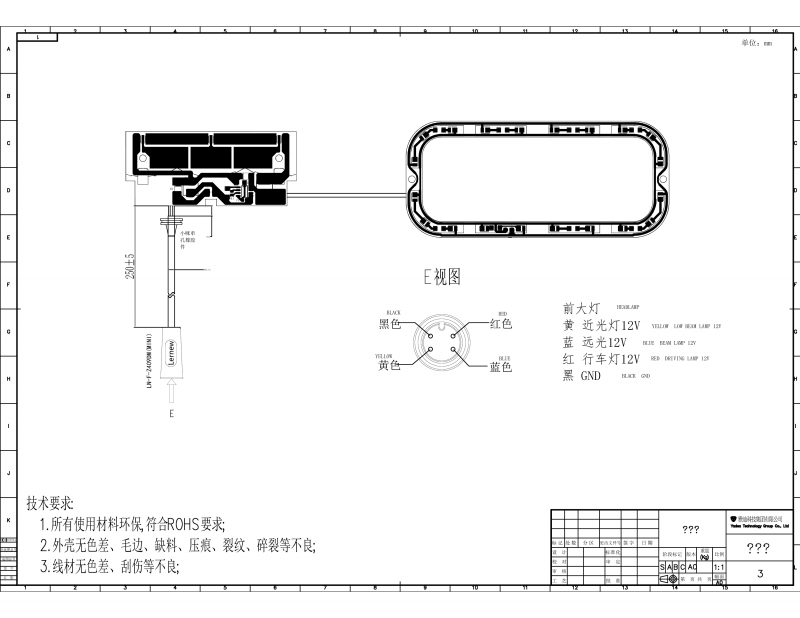

DUAL FR LIGHT(LED).pdf

forlygte (dobbelt)

(381.71 KiB) Downloadet 123 gange

SINGLE FR LIGHT(LED).pdf

forlygte (enkel)

(341.56 KiB) Downloadet 119 gange

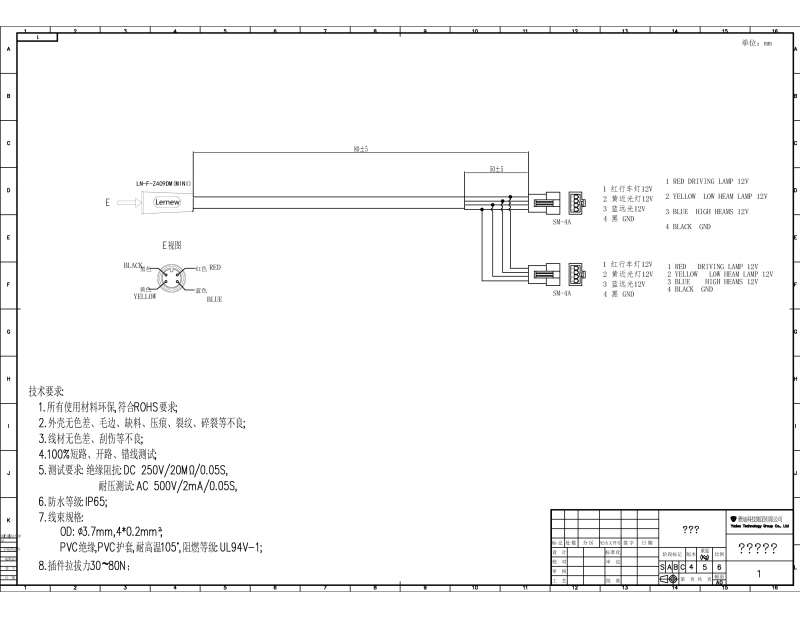

HEADLIGHT ADAPETER CABLE.pdf

adapterkabel (forlygte)

(350.62 KiB) Downloadet 114 gange

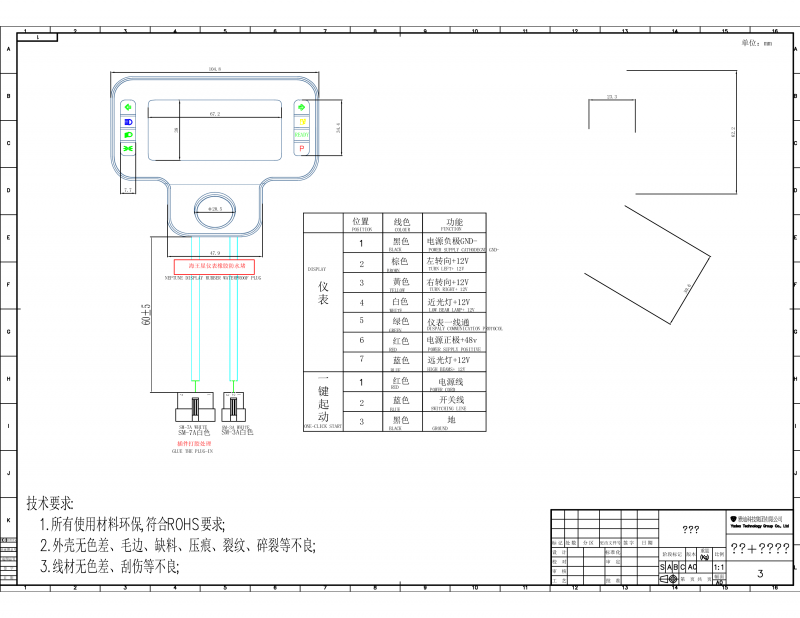

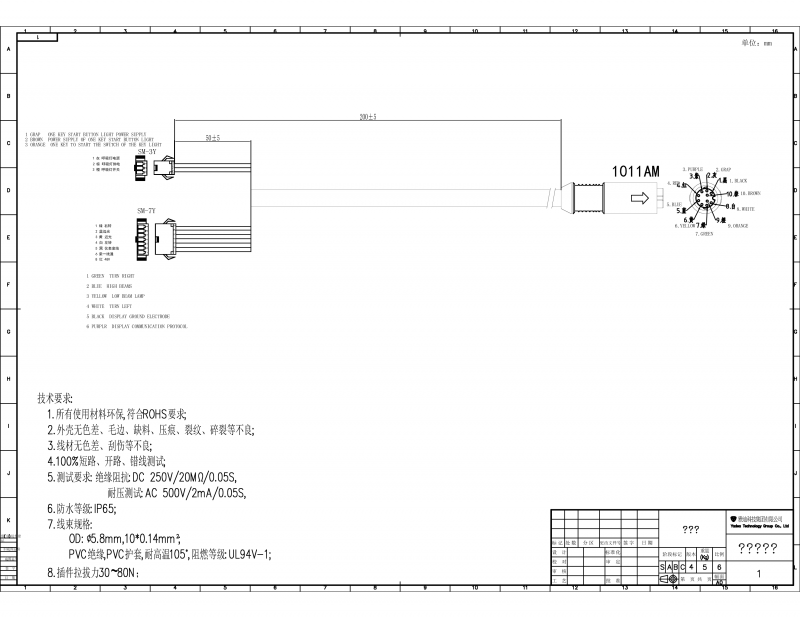

DISPLAY、ONE-CLICK START.pdf

display og startknap

(227.17 KiB) Downloadet 103 gange

DISPLAY ADAPTER.pdf

adapterkabel (til display)

(321.63 KiB) Downloadet 116 gange

TRUMPET 1.pdf

horn

(111.79 KiB) Downloadet 111 gange

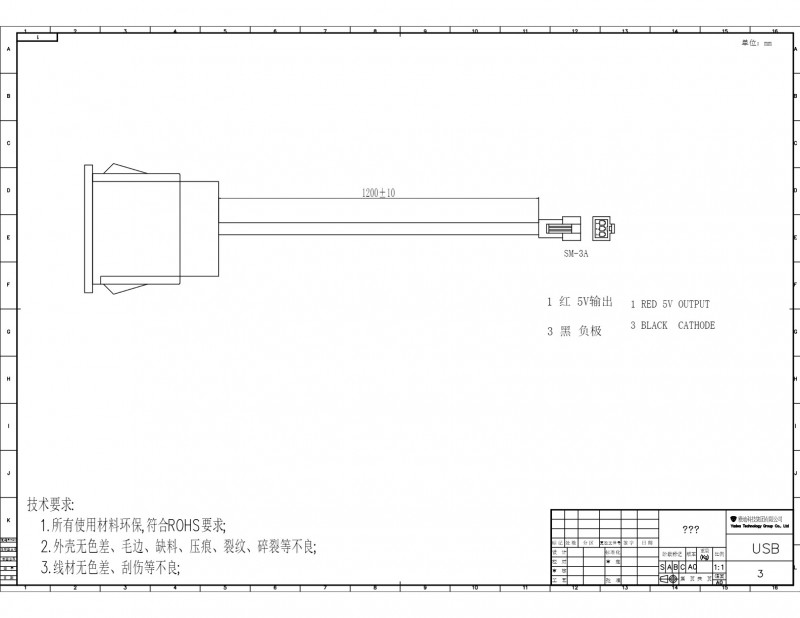

USB.pdf

USB-stik

(159.71 KiB) Downloadet 120 gange

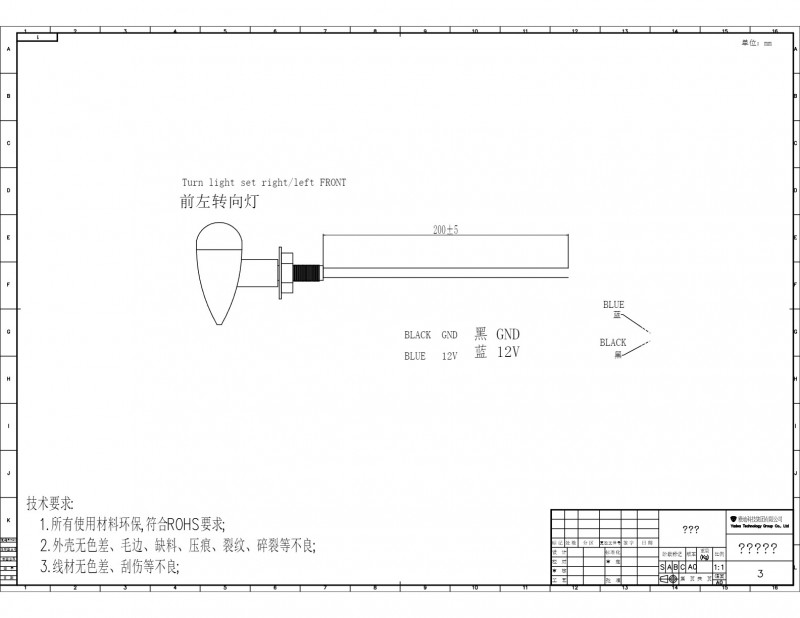

TURN LIGHT SET LEFT FRONT.pdf

blinklys (for venstre)
前左转向灯
(Maskinoversættelse: Front left turn signal)

(187.87 KiB) Downloadet 108 gange

TURN LIGHT SET RIGHT FRONT.pdf

blinklys (for højre)
前右转向灯
(Maskinoversættelse: Front right turn signal)

(189.37 KiB) Downloadet 126 gange

COMBINATION SWITCH.pdf

håndtag (venstre)
型号：DK2301，海固Z710母端
(Maskinoversættelse: Model: DK2301, Haigu Z710 receptacle)

(637.37 KiB) Downloadet 107 gange

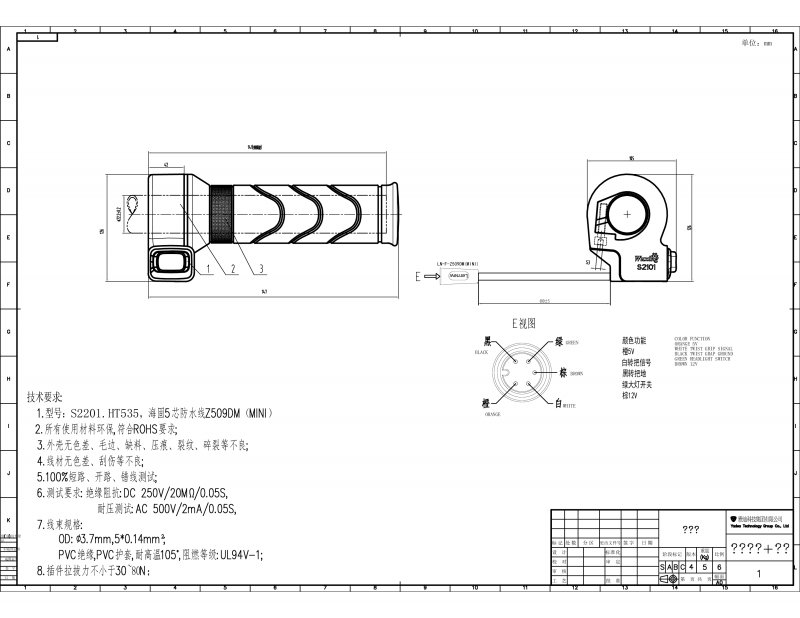

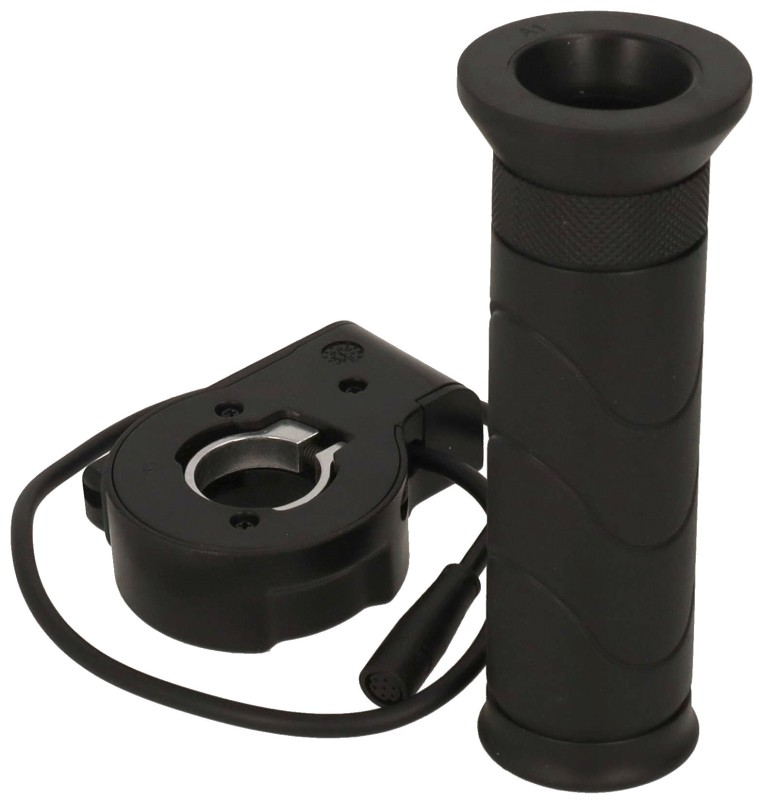

HEADLIGHT SWITCH、TWIST GRIP.pdf

håndtag (højre)
型号：S2201.HT535，海固5芯防水线Z509DM（MINI）
(Maskinoversættelse: Model:S2201.HT535,Haigu 5-core waterproof cable Z509DM(MINI))

(449.03 KiB) Downloadet 96 gange

SINGLE-STAY POWER OFF ADAPTER CABLE.pdf

adapterkabel (måske til sidestøttebenskontakt)

(244.75 KiB) Downloadet 114 gange

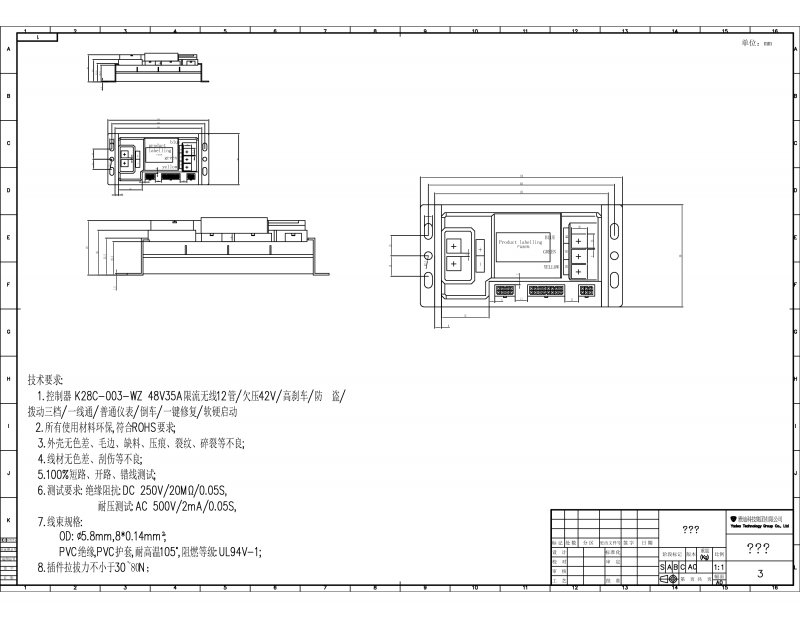

CONTROLER.pdf

controller
控制器 K28C-003-WZ 48V35A限流无线12管/欠压42V/高刹车/防 盗/拨动三档/一线通/普通仪表/倒车/一键修复/软硬启动
(Maskinoversættelse: Controller K28C-003-WZ 48V35A current limiting wireless 12 tubes/undervoltage 42V/high brake/anti-theft/toggle three gears/one line pass/ordinary instrument/reversing/one-key repair/soft and hard start)

(318.9 KiB) Downloadet 121 gange

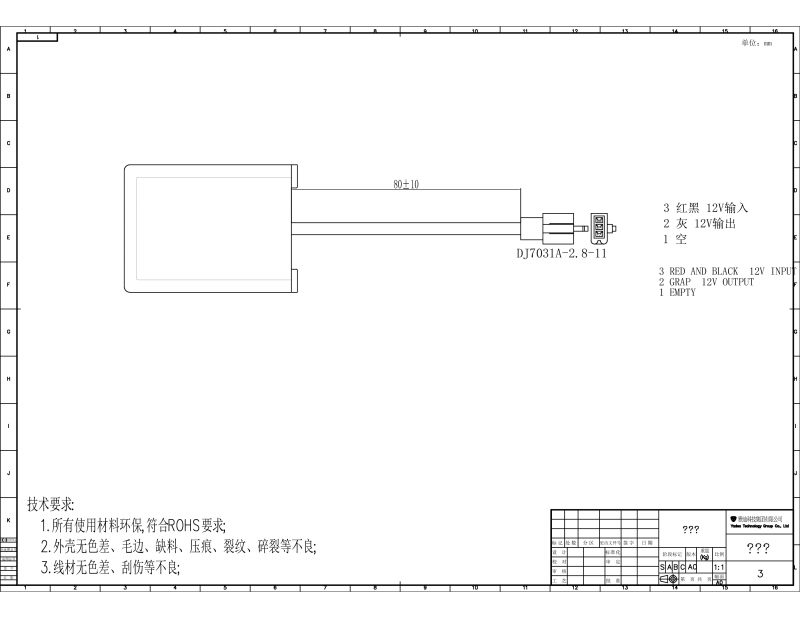

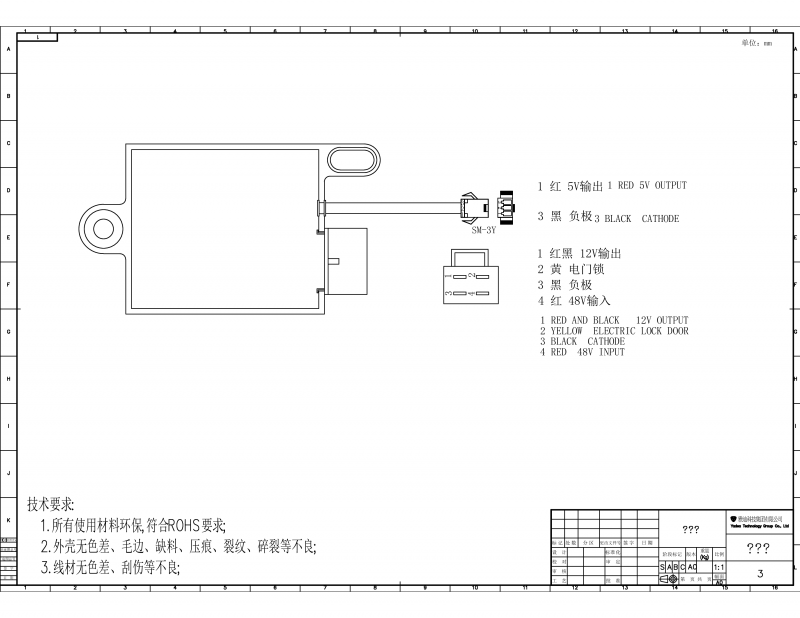

ELECTRICAL CONVERTER.pdf

DC-DC-konverter

(141.22 KiB) Downloadet 107 gange

FLASHER.pdf

blinklysrelæ

(160.99 KiB) Downloadet 122 gange

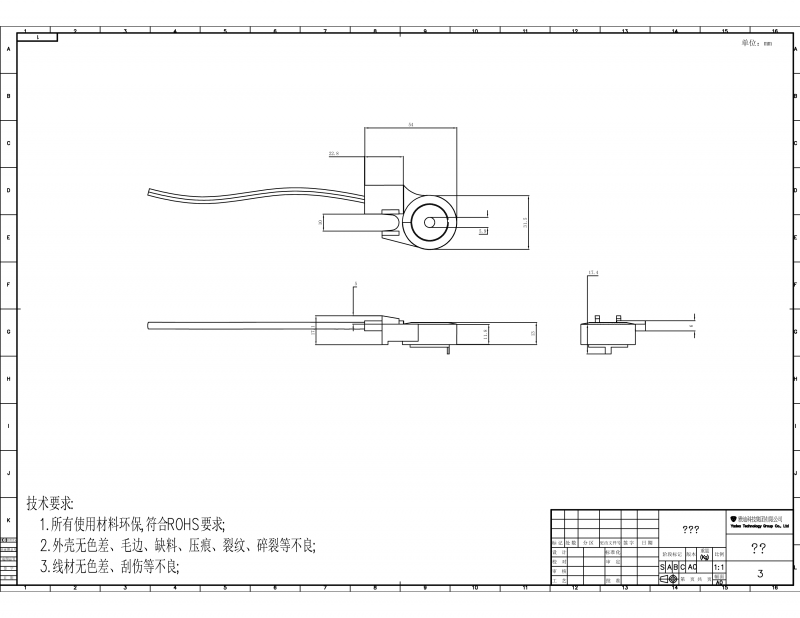

TRUMPET 2.pdf

sidestøttebenskontakt

(114.76 KiB) Downloadet 122 gange

BATTERY.pdf

batteri (udvendige mål: 180 x 325 x 110 mm.)
参数：单节电芯：18650,13S10P，2600mAh；标称电压：48V;标称容量：26Ah；
(Maskinoversættelse: Parameters: Single cell: 18650, 13S10P, 2600mAh, nominal voltage: 48V; Nominal capacity: 26Ah;)

(124.74 KiB) Downloadet 105 gange

CHARGE PLUG ON THE BATTERY.pdf

ladestik (i batteri)
亿元2+6电源插头
(Maskinoversættelse: 100 million yuan 2+6 power plug)

(245.34 KiB) Downloadet 104 gange

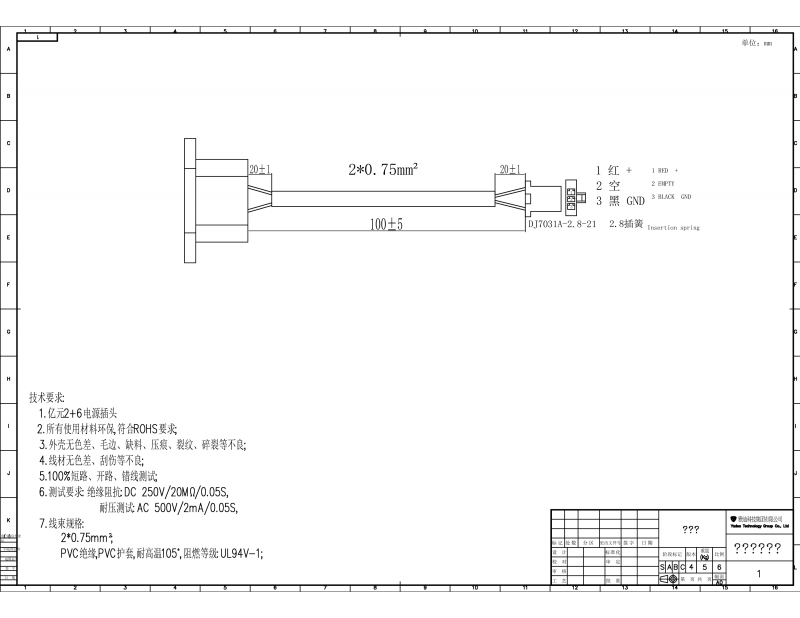

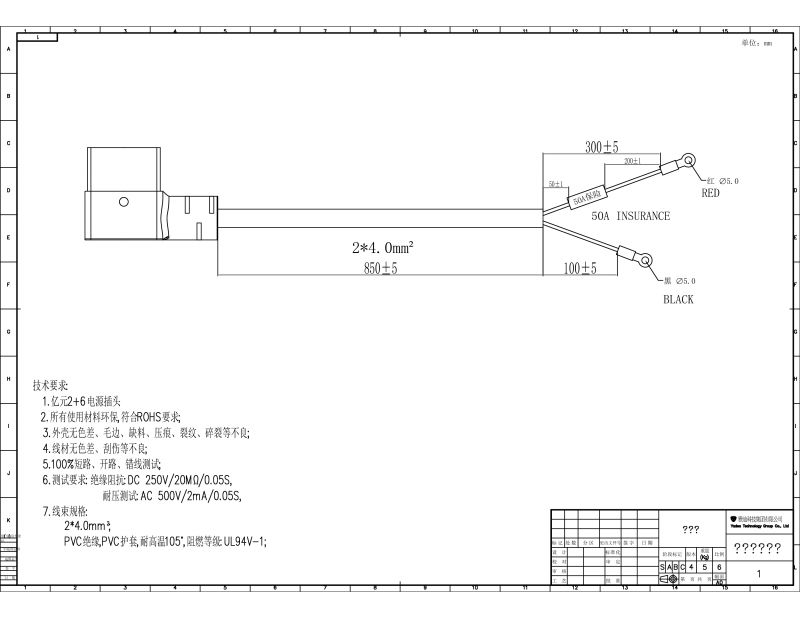

POWER CORD.pdf

batterikabel
亿元2+6电源插头
(Maskinoversættelse: 100 million yuan 2+6 power plug)

(255.44 KiB) Downloadet 99 gange

MOTOR.pdf

motor

(151.07 KiB) Downloadet 118 gange

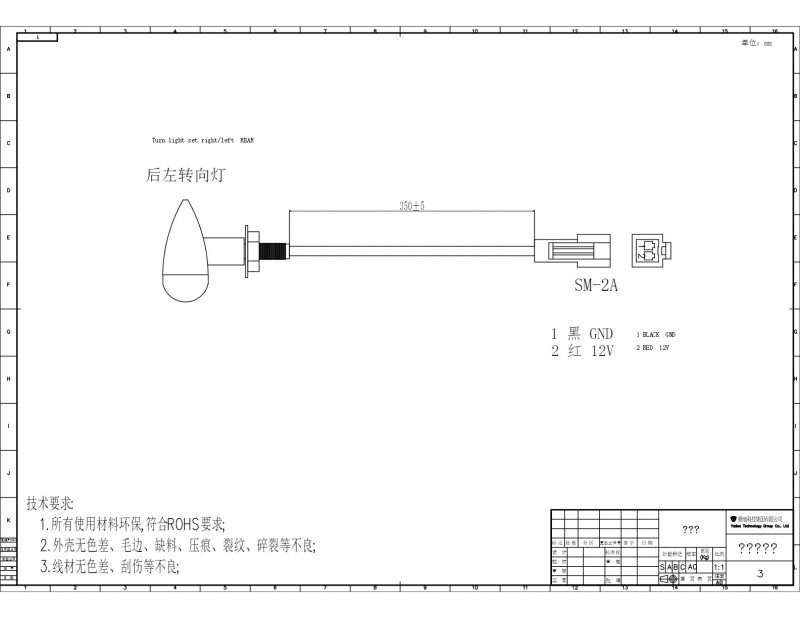

TURN LIGHT SET LEFT REAR.pdf

blinklys (bag venstre)
后左转向灯
(Maskinoversættelse: Rear left turn signal)

(183.35 KiB) Downloadet 106 gange

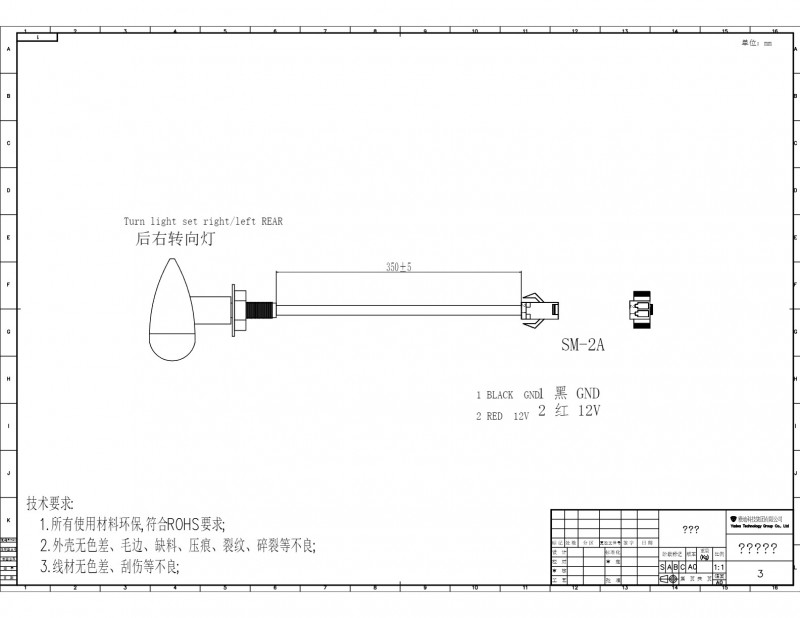

TURN LIGHT SET RIGHT REAR.pdf

blinklys (bag højre)
后右转向灯
(Maskinoversættelse: Rear right turn signal)

(182.02 KiB) Downloadet 109 gange

TAIL LIGHT(LED).pdf

baglygte

(298.53 KiB) Downloadet 107 gange

[Scoopisten]

Der var en grænse på hvor meget man kan uploade her så jeg delte dem op i to filer - egentligt er det bare pdf filer med et billede i hvert så jeg trak istedet billederne ud og lagde dem som png filer.
Jeg forespurgte på en Coopop Cox, så formoder det er det jeg har fået, men rugged er vist ret magen til
