ToL (elektrisk kabinescooter)

scootergrisen

Filer til MotoCR City fra crservice.dk.

MotoCR City brugermanual.

MOTOCR CITY brugermanual - Dansk.pdf: Brugermanual til City kabinescooter
25 + 45 km/t; (1.69 MiB) Downloadet 254 gange

Monteringsanvisning MOTOCR City

Mont. anvisning MOTOCR City DK.pdf: (1.09 MiB) Downloadet 262 gange

MotoCR City eldiagram.

CITY wiring harness.pdf: (286.36 KiB) Downloadet 264 gange

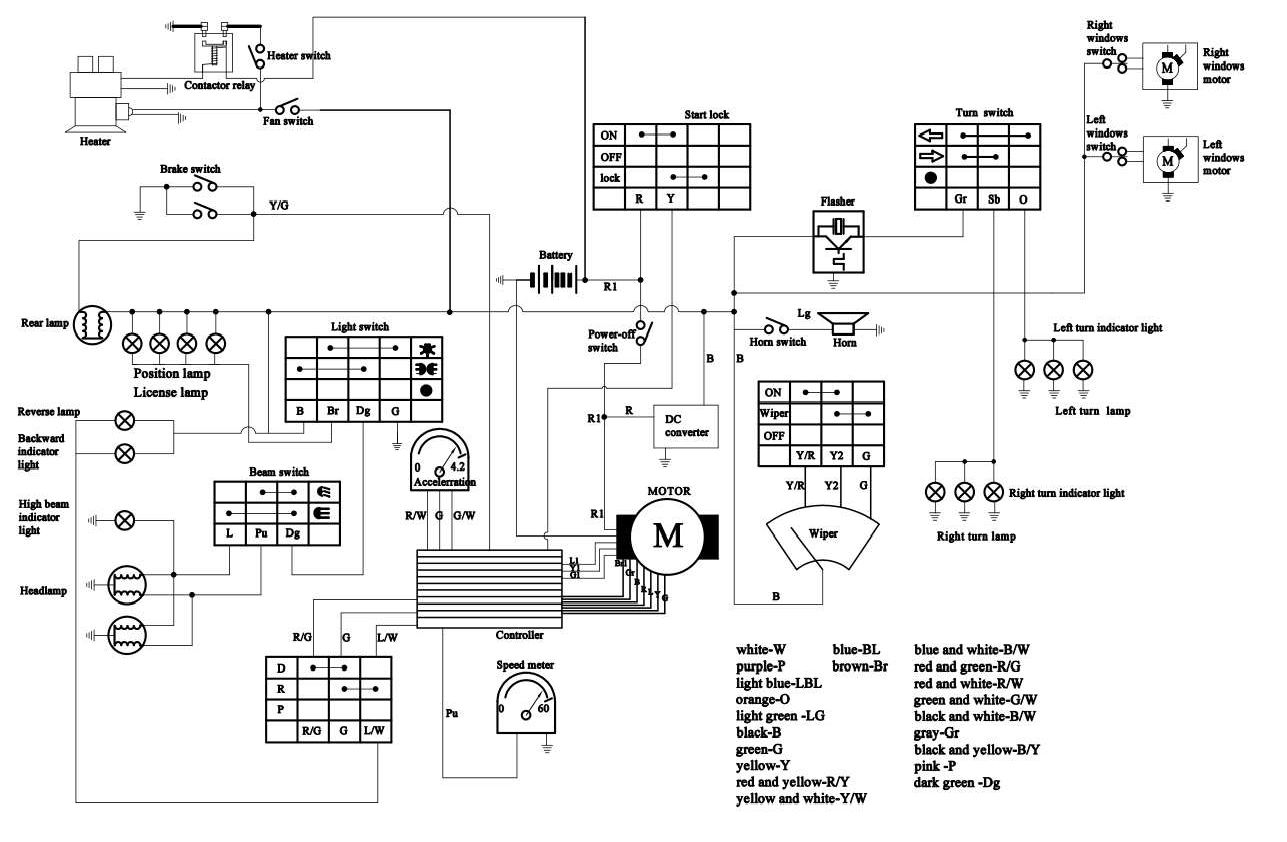

Her er eldiagrammet fra pdf-filen lavet om til png.
I forhold til andet eldiagram ser tidligere i emnet så er der her varmeblæser og elruder med samt tekst til forklaring af ledningsfarver.

电驱动
EDRIVE
Måske det har noget med chinaedrive.com at gøre.
På billede i pdf-filen står:

EDRIVE

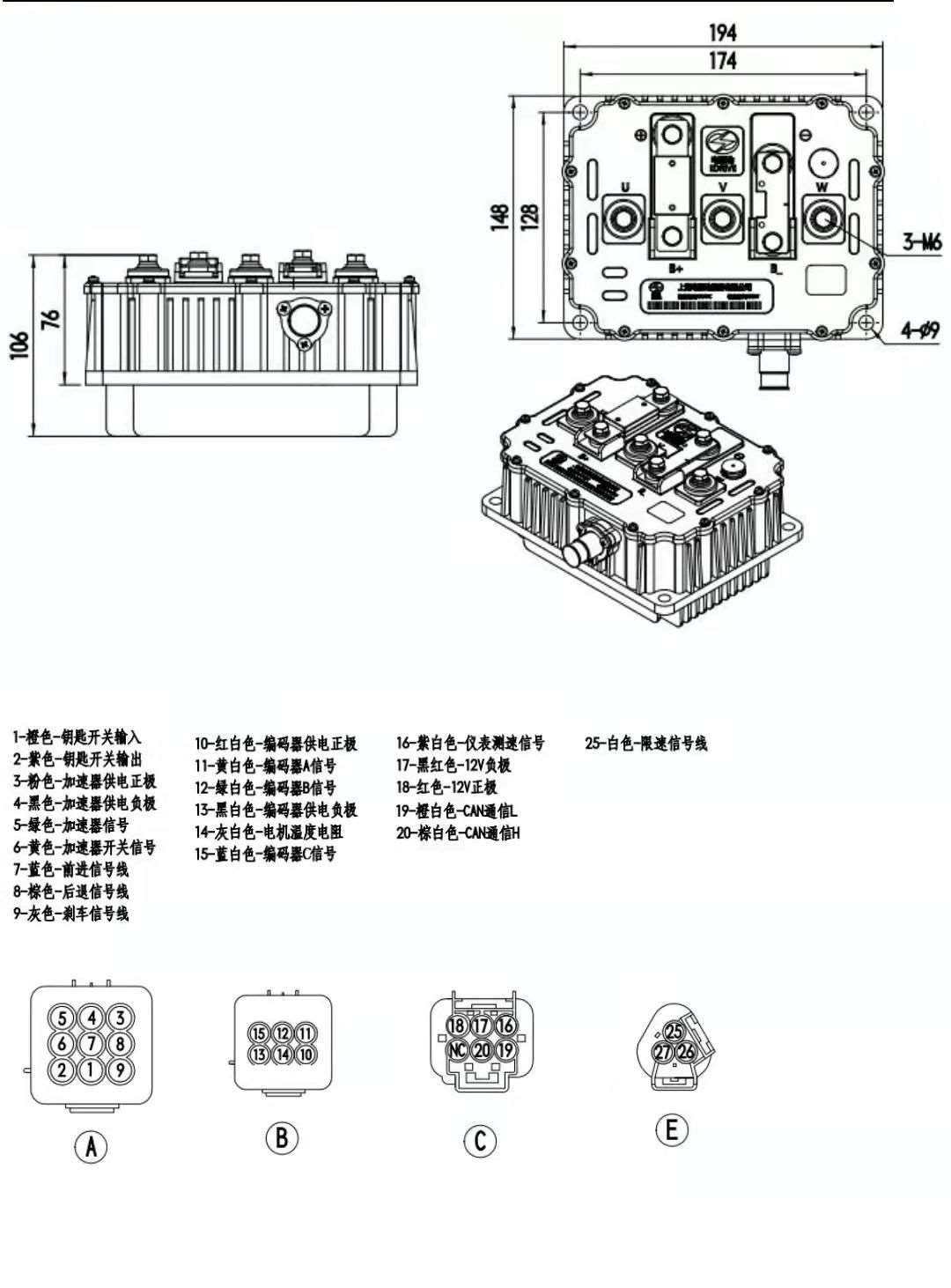

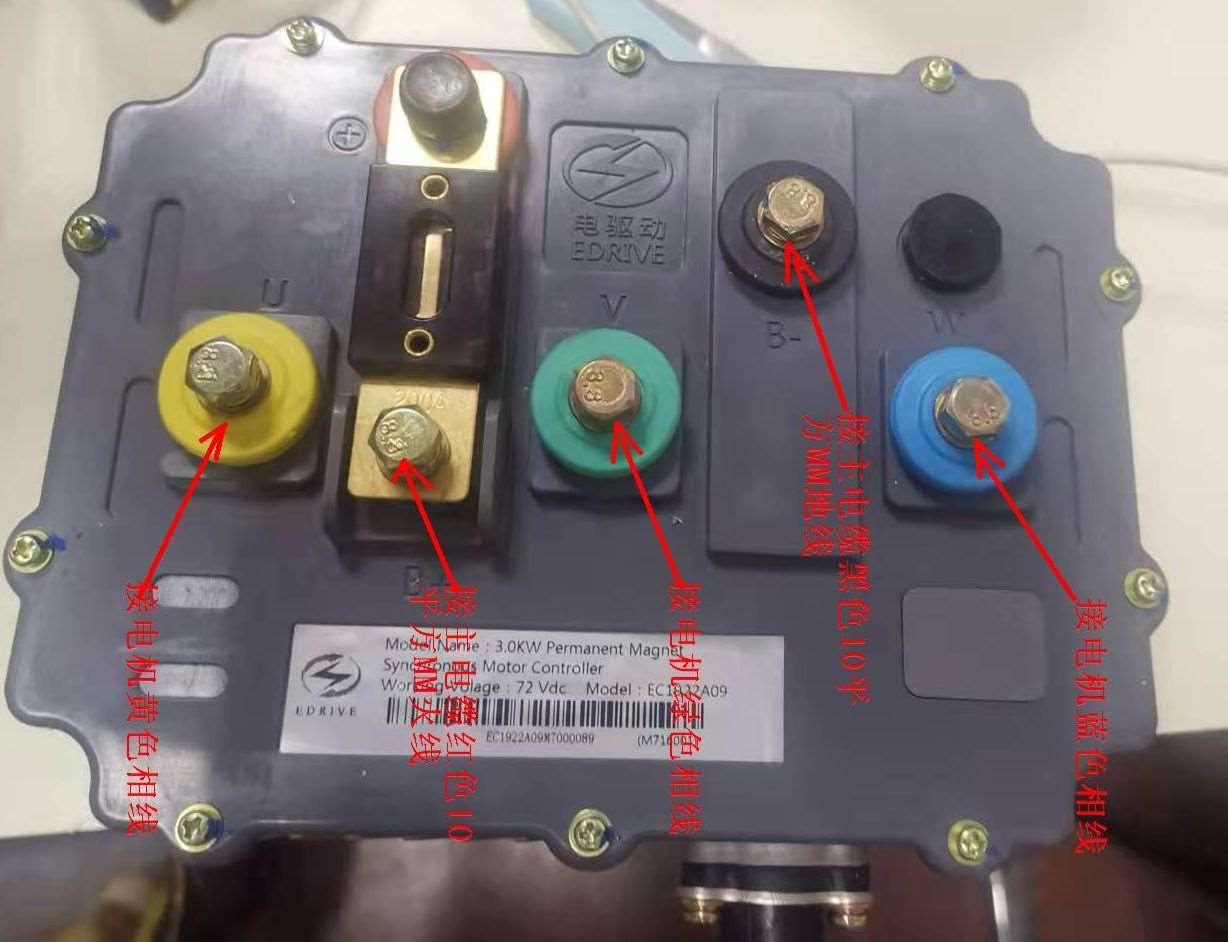

Model Name : 3.0KW Permanent Magnet Synchronous Motor Controller
Working Voltage : 72 Vdc Model : EC1922A09
[stregkode]
EC1922A09M7000089 (M71????)

EC1921 Controller Definition.pdf: (694.07 KiB) Downloadet 233 gange

Billeder fra pdf-filen:

1-橙色-钥匙开关输入
2-紫色-钥匙开关输出
3-粉色-加速器供电正极
4-黑色-加速器供电负极
5-绿色-加速器信号
6-黄色-加速器开关信号
7-藍色-前进信号线
8-棕色-后退信号线
9-灰色-刹车信号线

10-红白色-编码器供电正极
11-黄白色-编码器A信号
12-绿白色-编码器B信号
13-黑白色-编码器供电负极
14-灰白色-电机温度电阻
15-蓝白色-编码器C信号

16-紫白色-仪表测速信号
17-黑红色-12V负极
18-红色-12V正极
19-橙白色-CAN通信L
20-棕白色-CAN通信H

25-白色-限速信号线

Hvid ledning (nummer 25) i stikket med 3 ledninger bruges åbenbart til et eller andet med at begrænse hastigheden:

25-白色-限速信号线

Maskinoversættelse:
25-White - Speed limit signal wire

: edrive_controller_stik_e.jpg (3.05 KiB) Vist 4642 gange

Fejlkoder for controller.
LED blinker et vist antal gange når controlleren får strøm for at indikere bestemte fejl.
Ikke sikkert på den passer for de viser og det samme til MotoCR E-Libra som formodentligt har en anden controller.

Controller Failure Indication.pdf: (157.85 KiB) Downloadet 274 gange

Service Bulletin
Modificering af ladekabel
De fjerner åbenbart det de kalder en "strømovervågningsboks" fra ladekablet.

Serviceinfo 17 Motocr CITY ladekabel.pdf: (118.38 KiB) Downloadet 201 gange

scootergrisen

I brugermanualen til MotoCR City står:

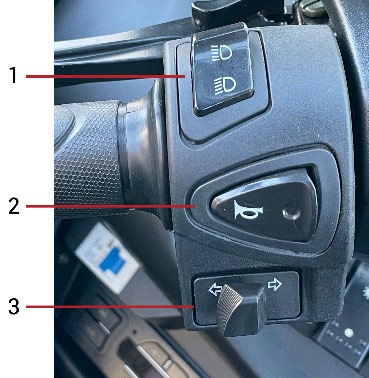

3. Lydsignal

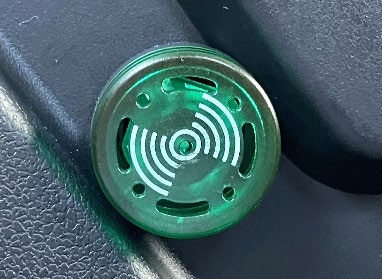

Lydsignaletsidder inde i venstre og højre dør. Når tændingen er i aktiv (ON) position, vil lydsignaletaktiveres i følgende situationer:
1.
Når køretøjet står i ”R” / ”BACK”,
2.
Dørene er ikke lukkede,
3.
Man har forladt køretøjet uden at slukke for tændingen.

: city_lydsignal.jpg (33.57 KiB) Vist 4622 gange

Hvordan ved den at man har forladt køretøjet

scootergrisen

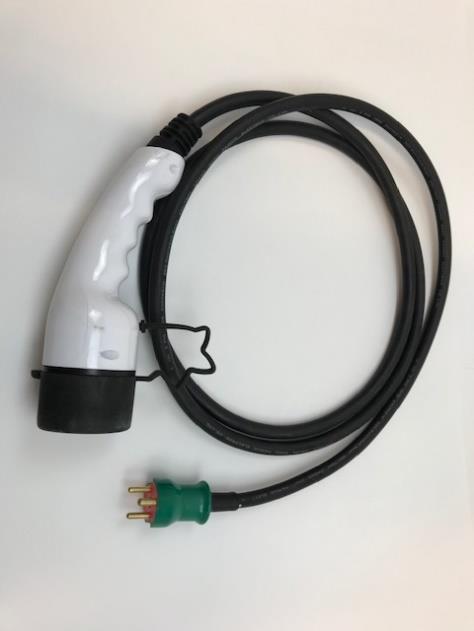

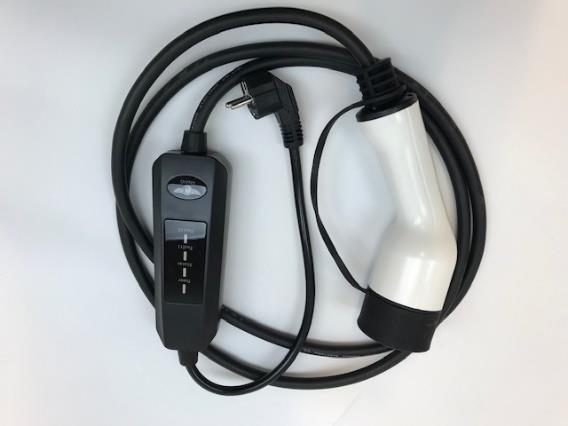

MotoCR City ladestik og ladekabel med og uden det de kalder strømovervågningsboks som de skriver skal fjernes i serviceinfo 17.

: city_ladestik.jpg (37.22 KiB) Vist 4617 gange

: serviceinfo17_ladekabel_uden_overvagningsboks.jpg (19.9 KiB) Vist 4617 gange

: serviceinfo17_ladekabel_med_overvagningsboks.jpg (21.76 KiB) Vist 4617 gange

Jps · Ulæst indlæg af **Jps** » 3. september 2022 16:49

scootergrisen skrev: ↑3. september 2022 14:29 I brugermanualen til MotoCR City står:
3. Lydsignal
Lydsignaletsidder inde i venstre og højre dør. Når tændingen er i aktiv (ON) position, vil lydsignaletaktiveres i følgende situationer:
1.
Når køretøjet står i ”R” / ”BACK”,
2.
Dørene er ikke lukkede,
3.
Man har forladt køretøjet uden at slukke for tændingen.

Hvordan ved den at man har forladt køretøjet

Det lort, var noget af det første jeg fik afmonteret. Lortet blev ved med at hyle, selvom døren var lukket under kørsel.

scootergrisen

scootergrisen · Ulæst indlæg af **scootergrisen** » 15. april 2023 17:33

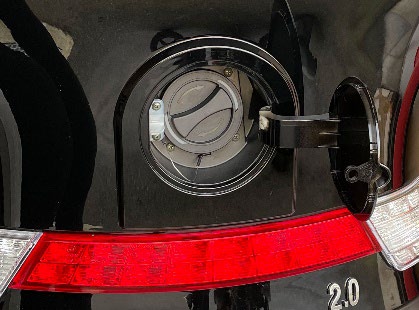

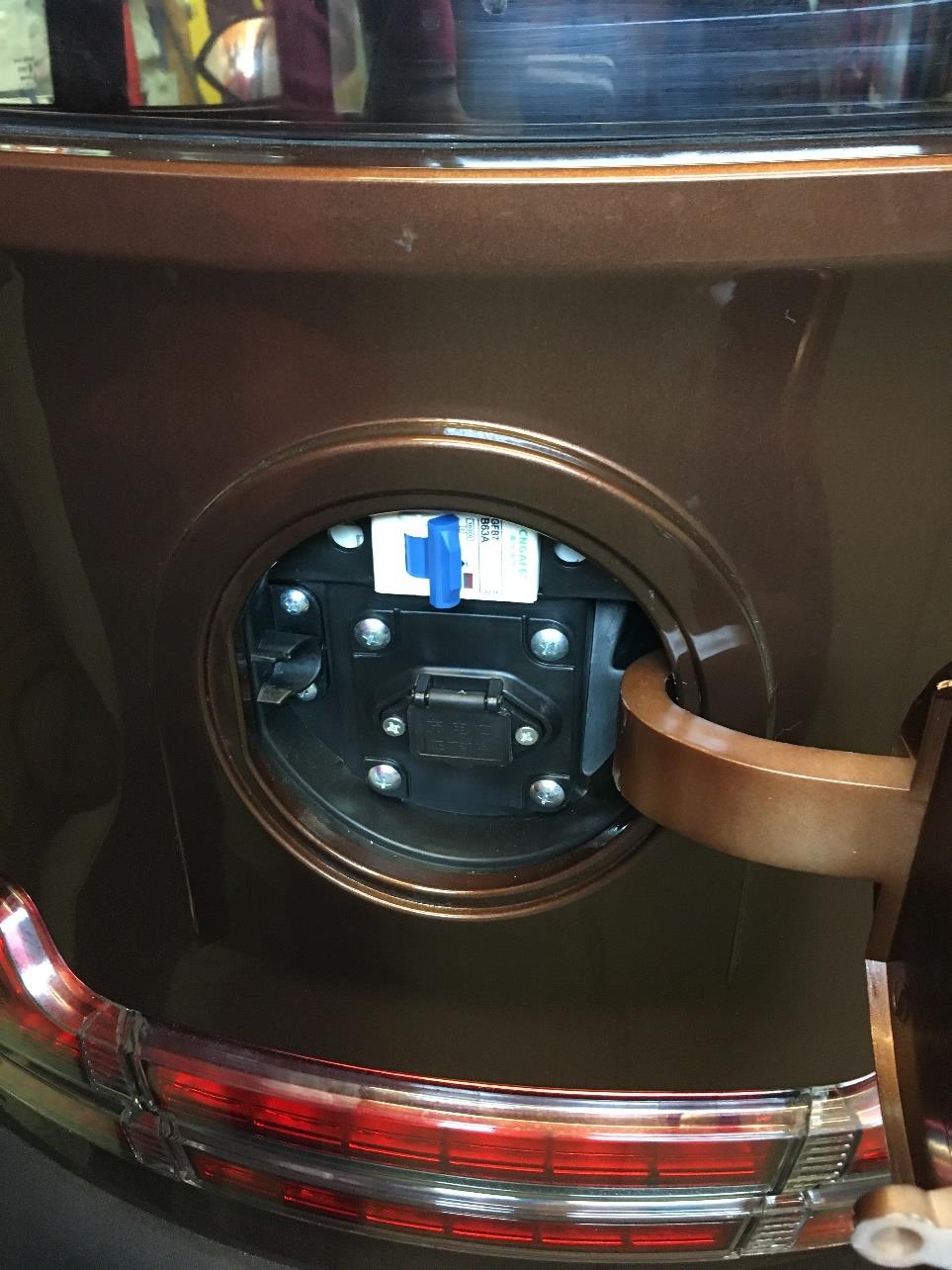

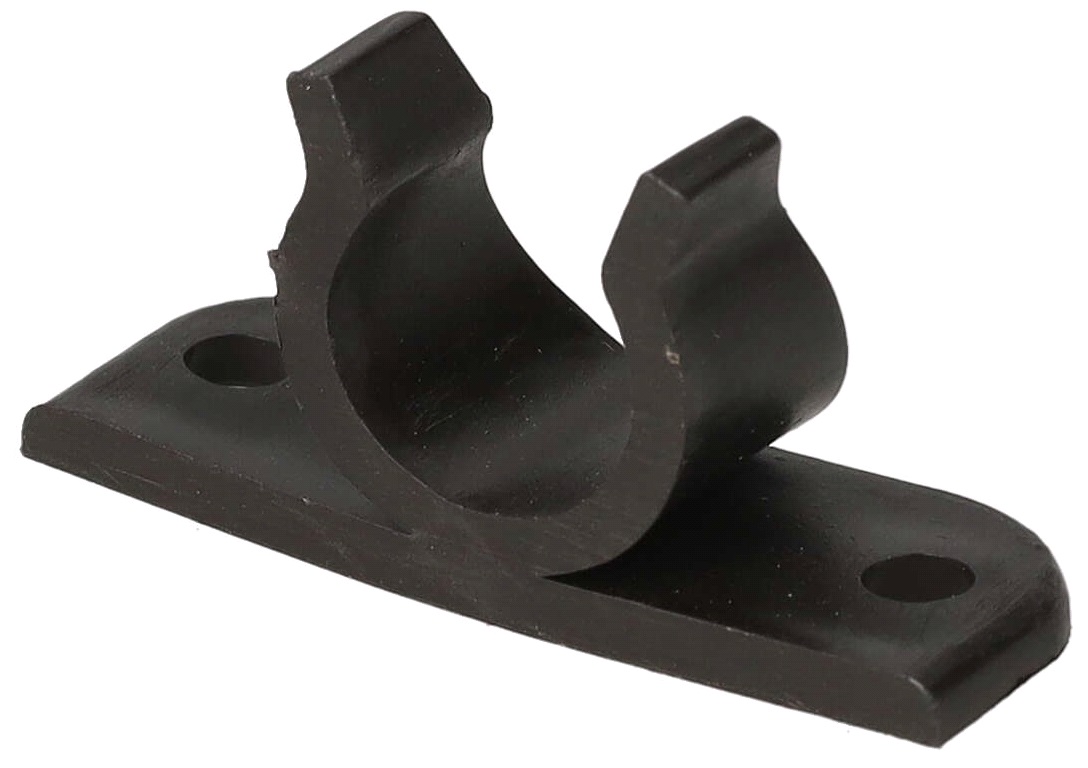

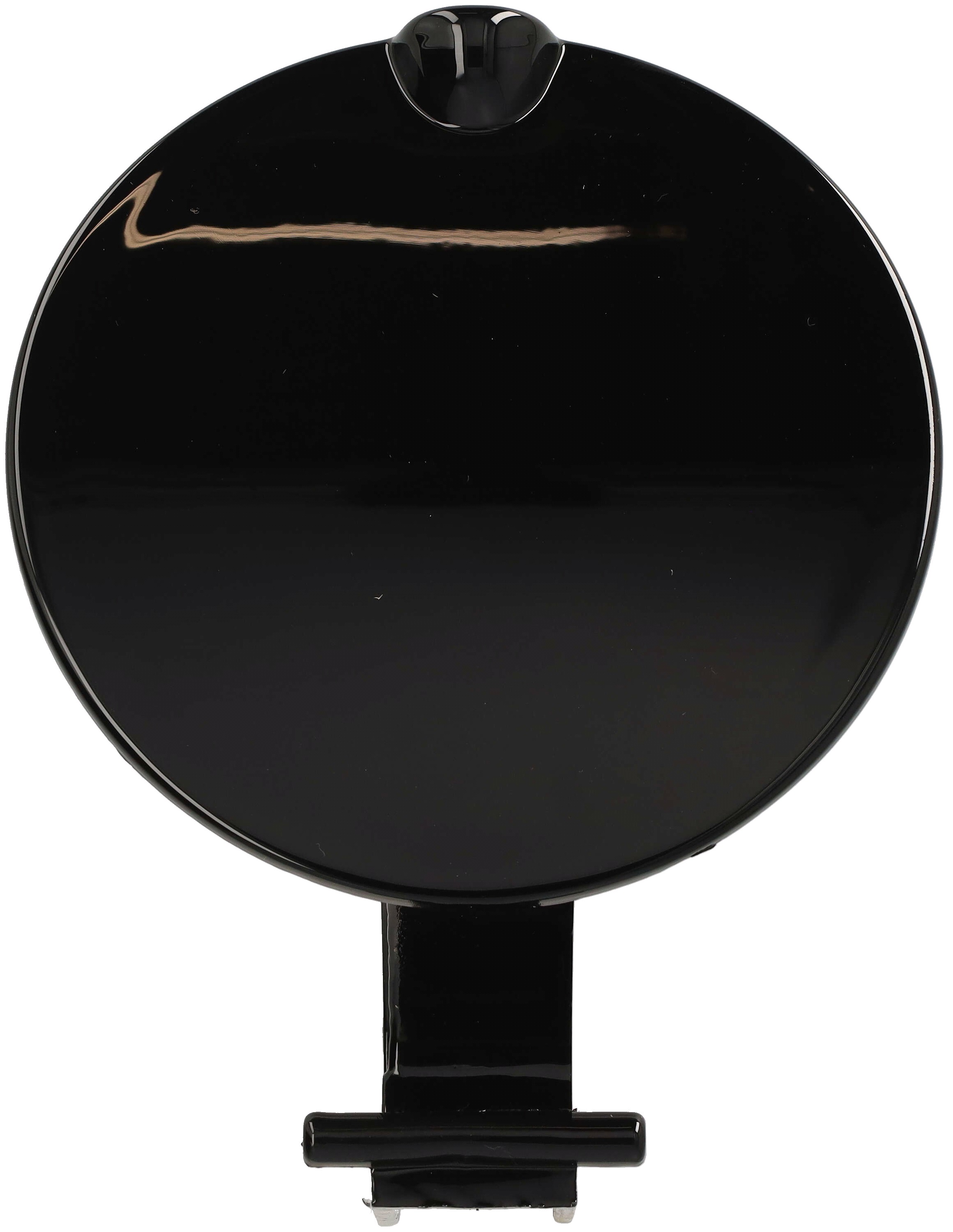

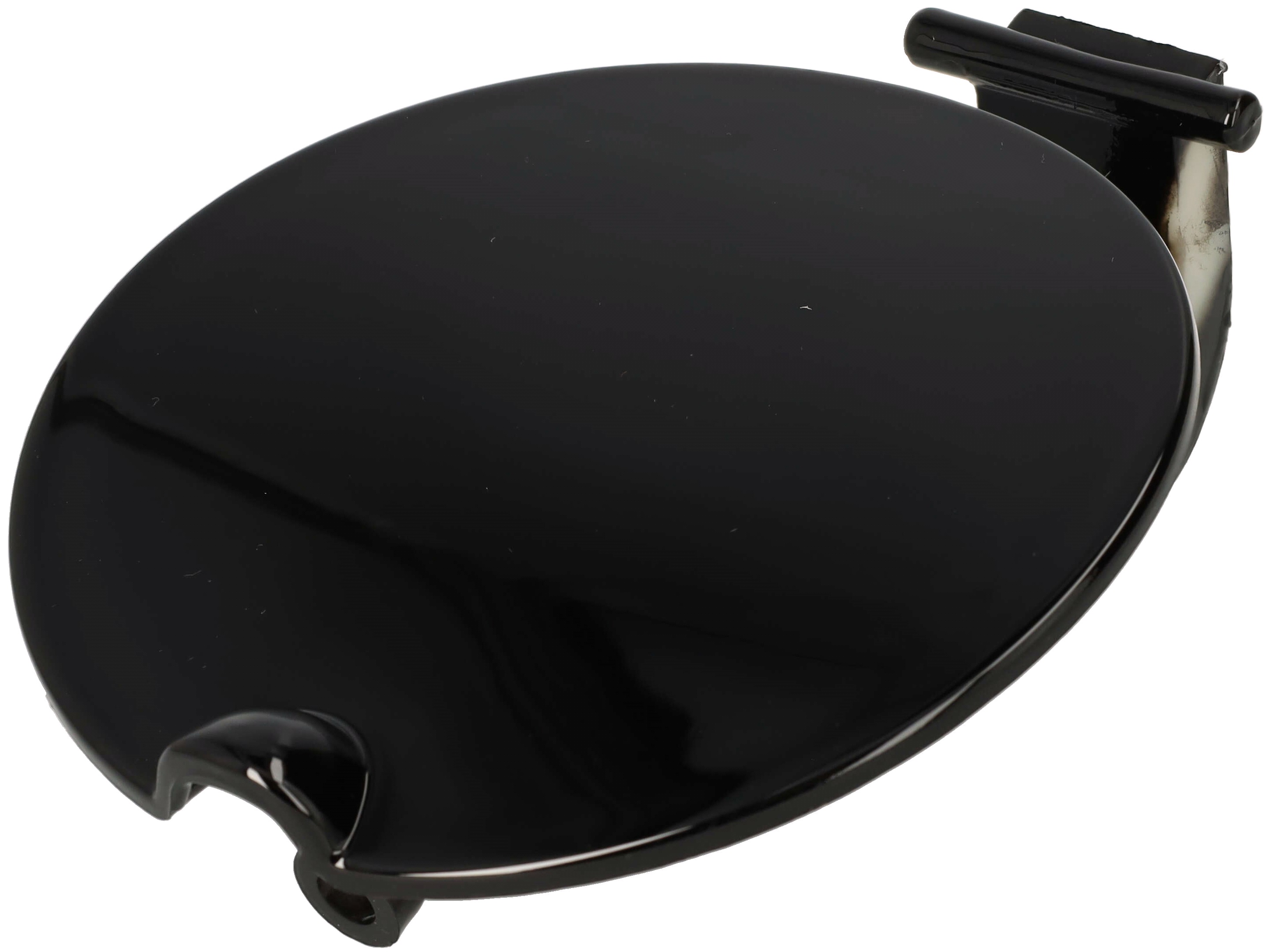

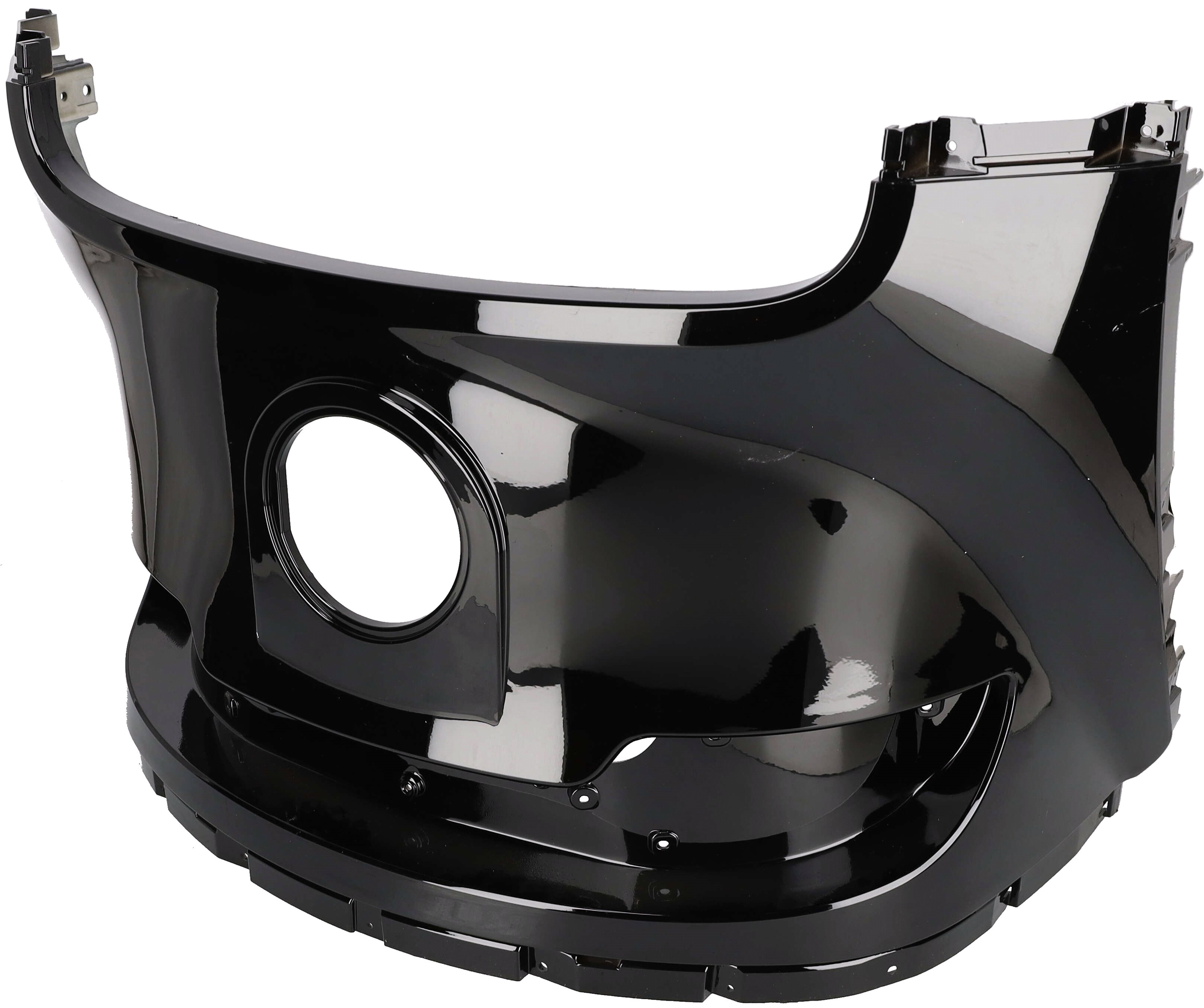

Her ses beslaget til ladestikket osv. udefra på Sky 1000.

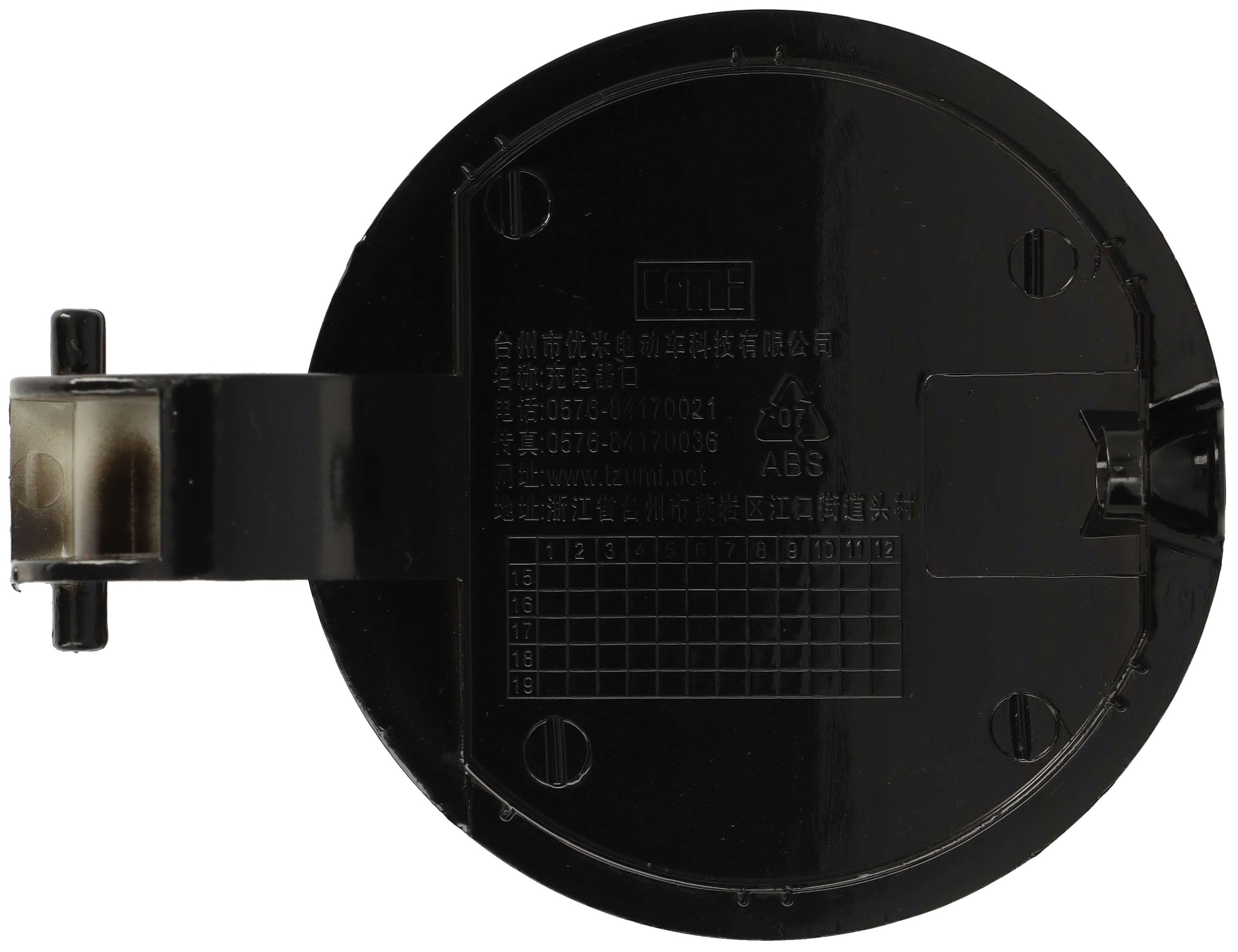

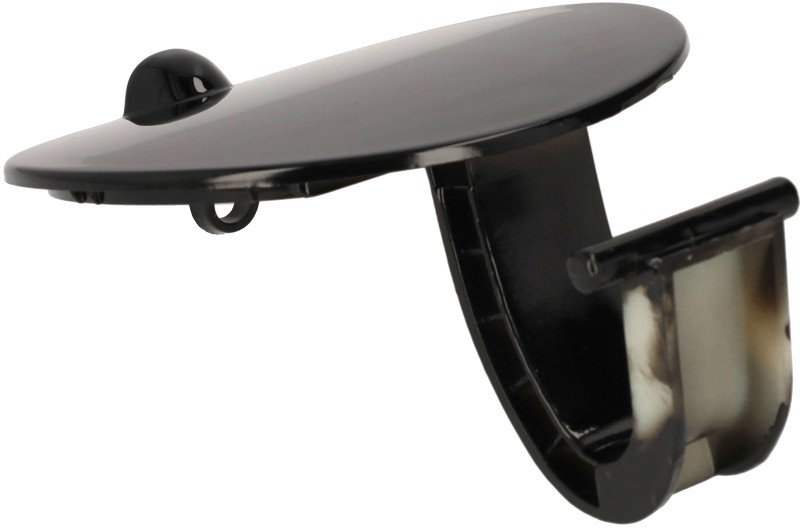

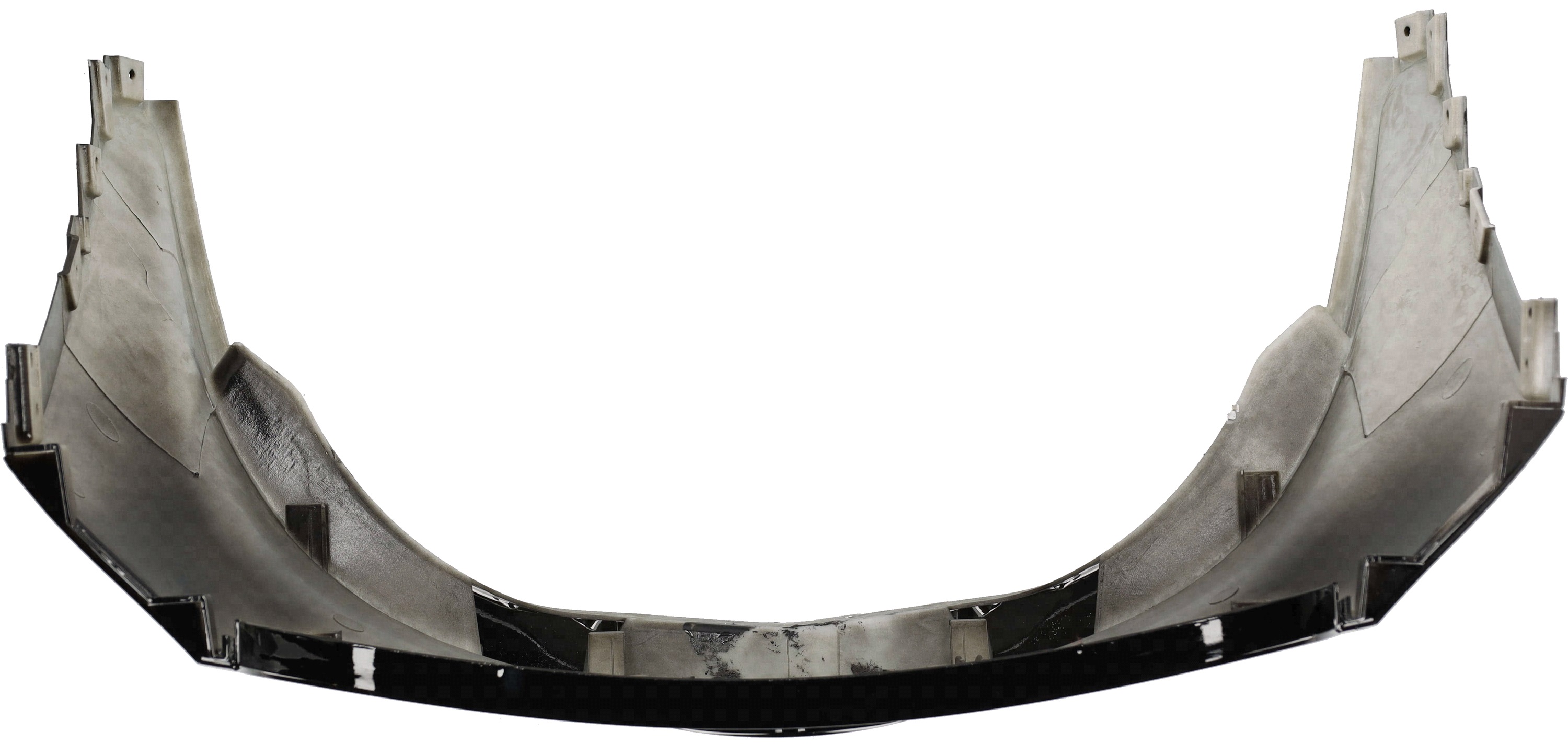

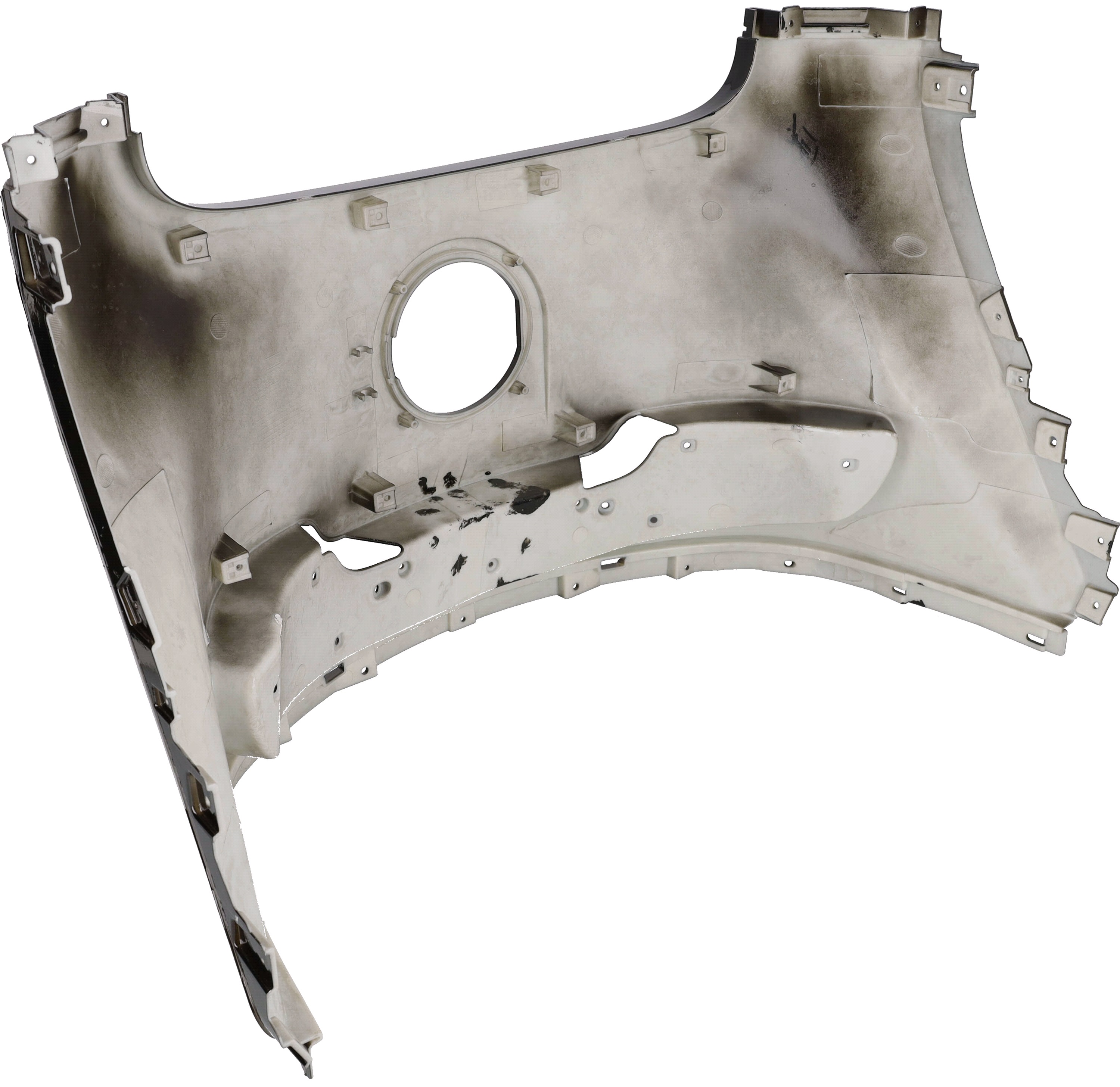

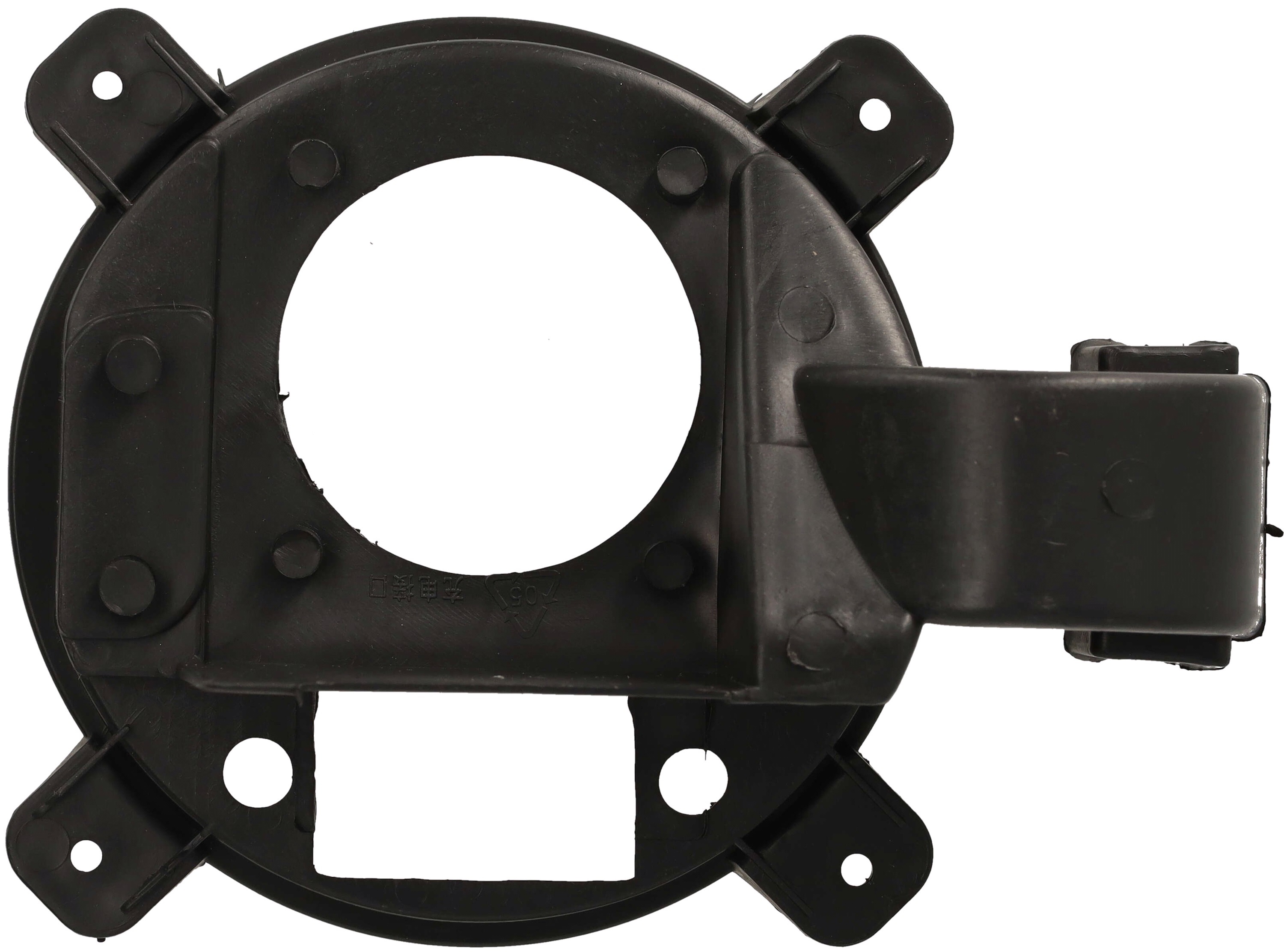

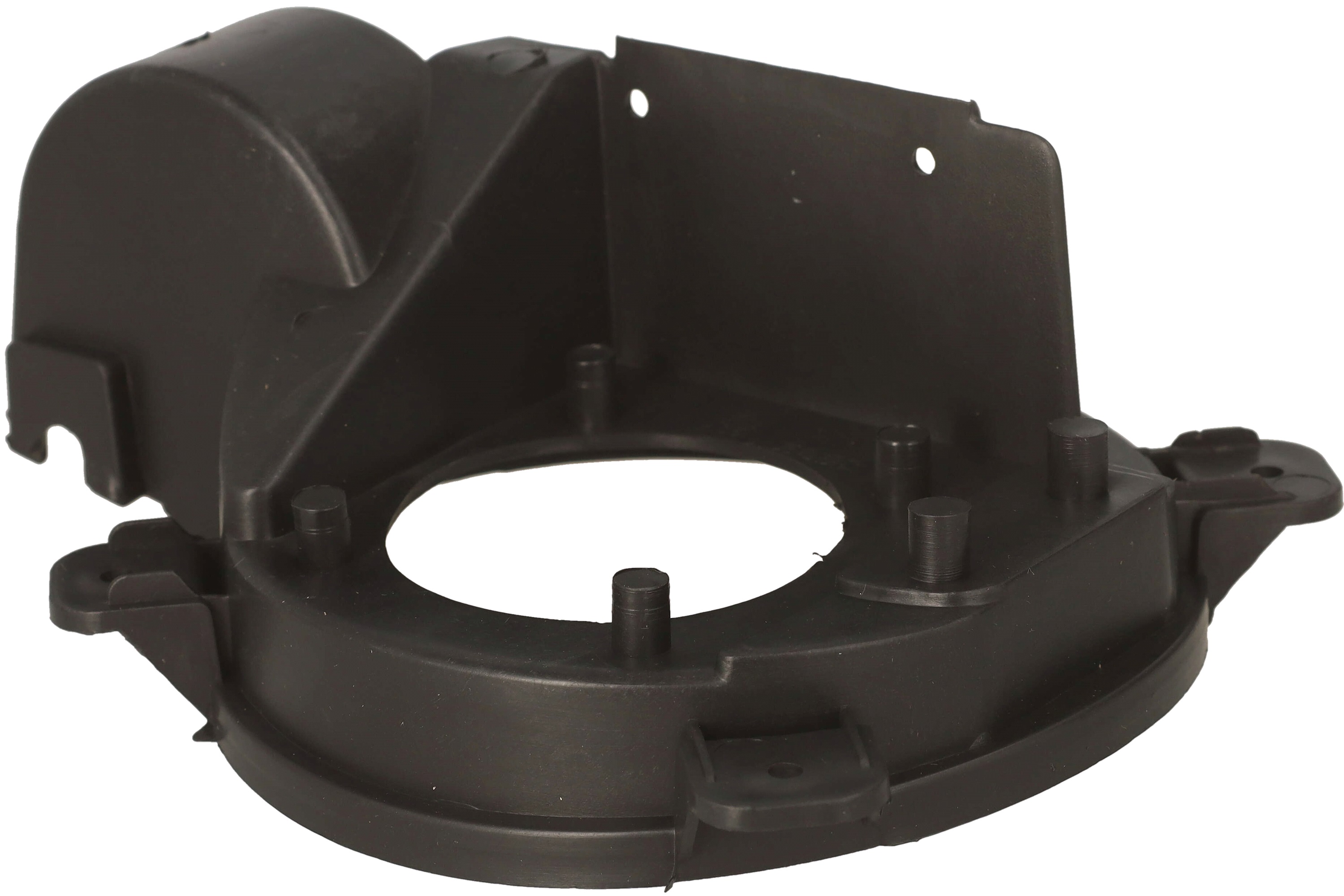

Og her er diverse dele så man kan se hvordan beslaget til ladestik osv. ser ud indefra.

: Clips for låg v. ladestik, CabEasy Sport_2.jpg (25.75 KiB) Vist 3601 gange

scootergrisen · Ulæst indlæg af **scootergrisen** » 15. april 2023 22:25

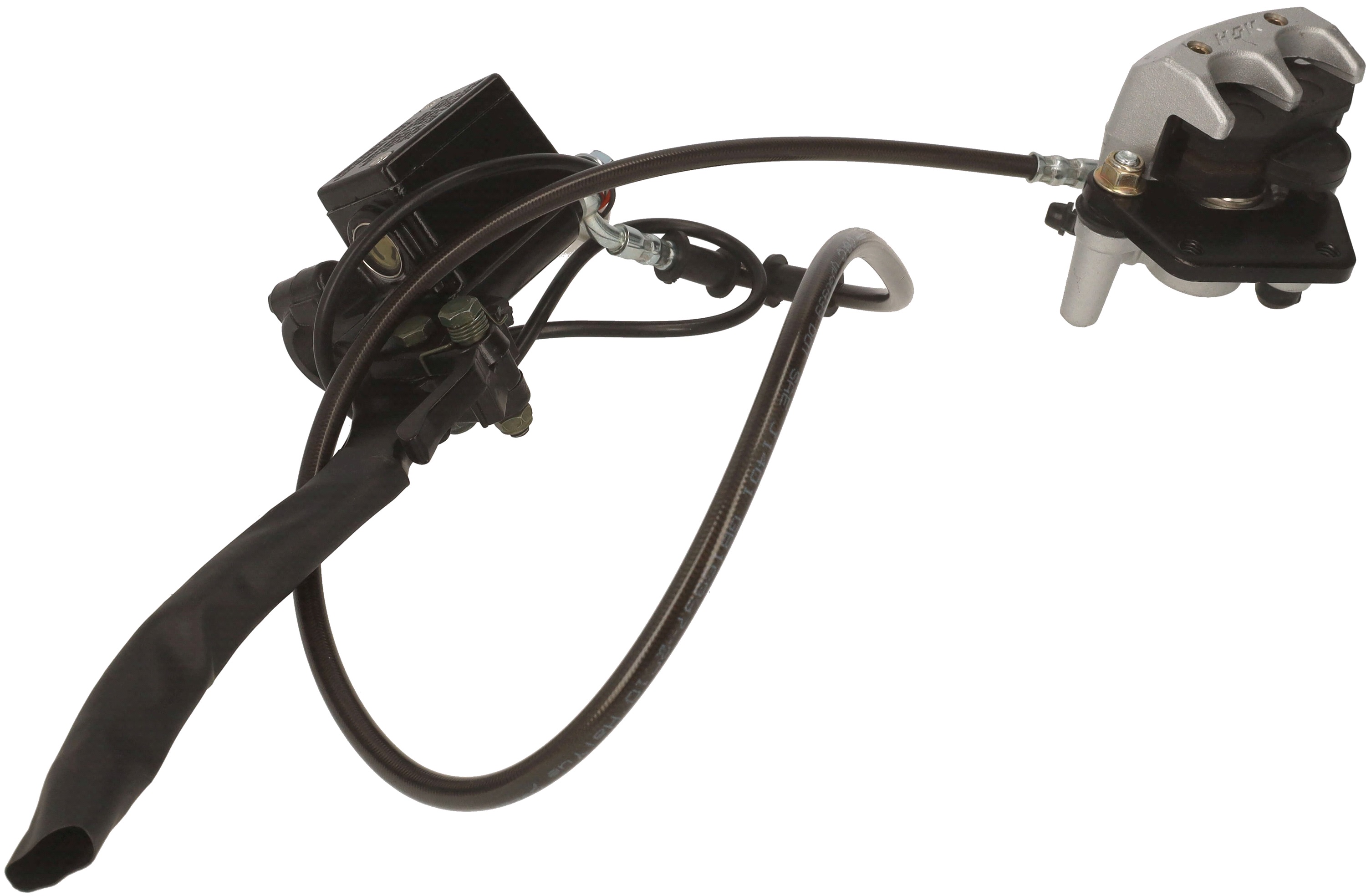

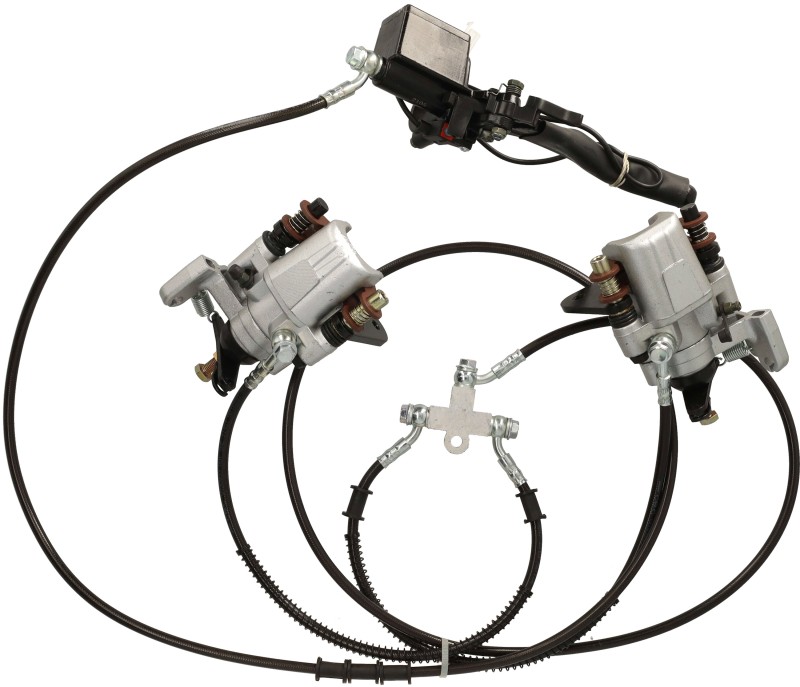

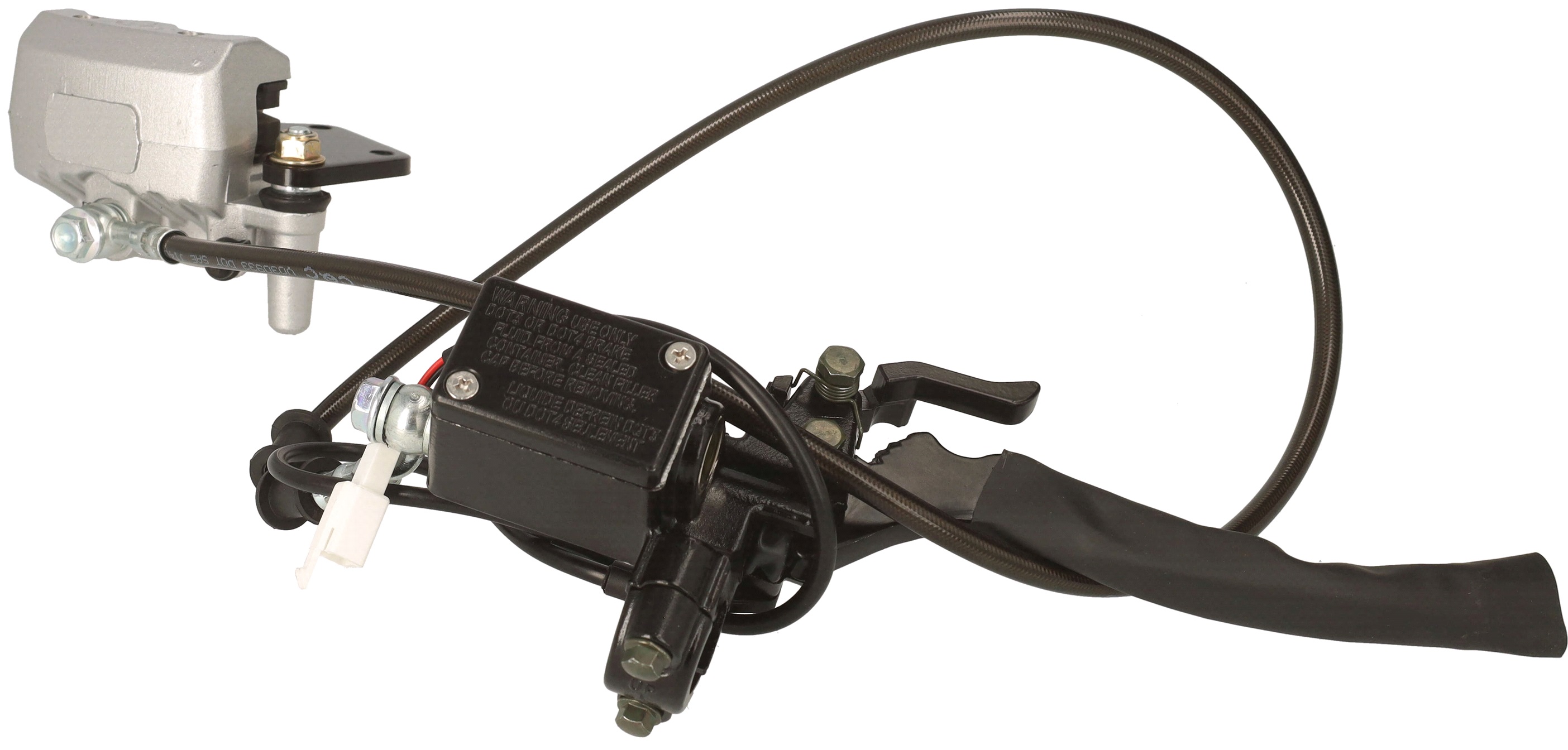

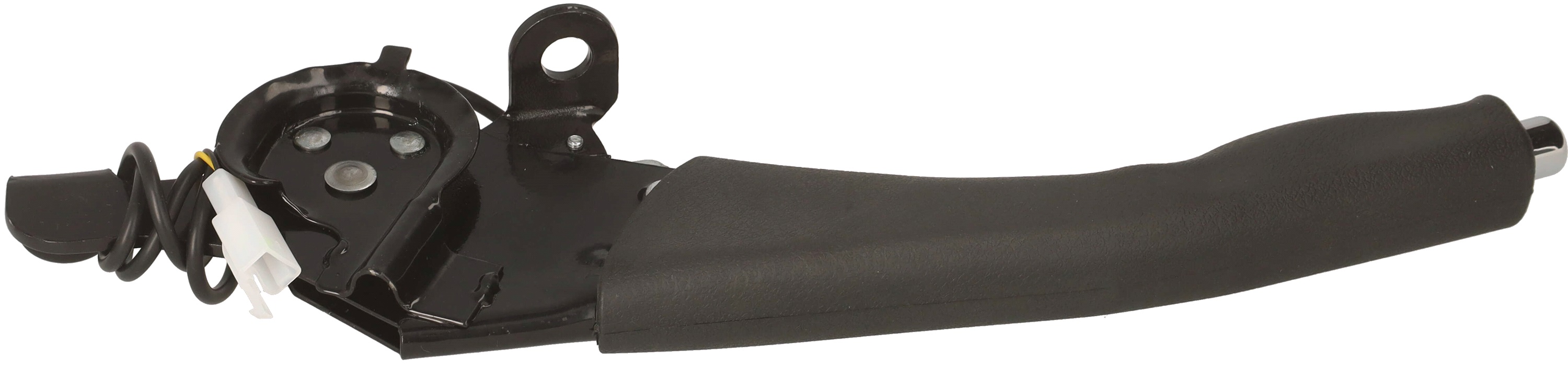

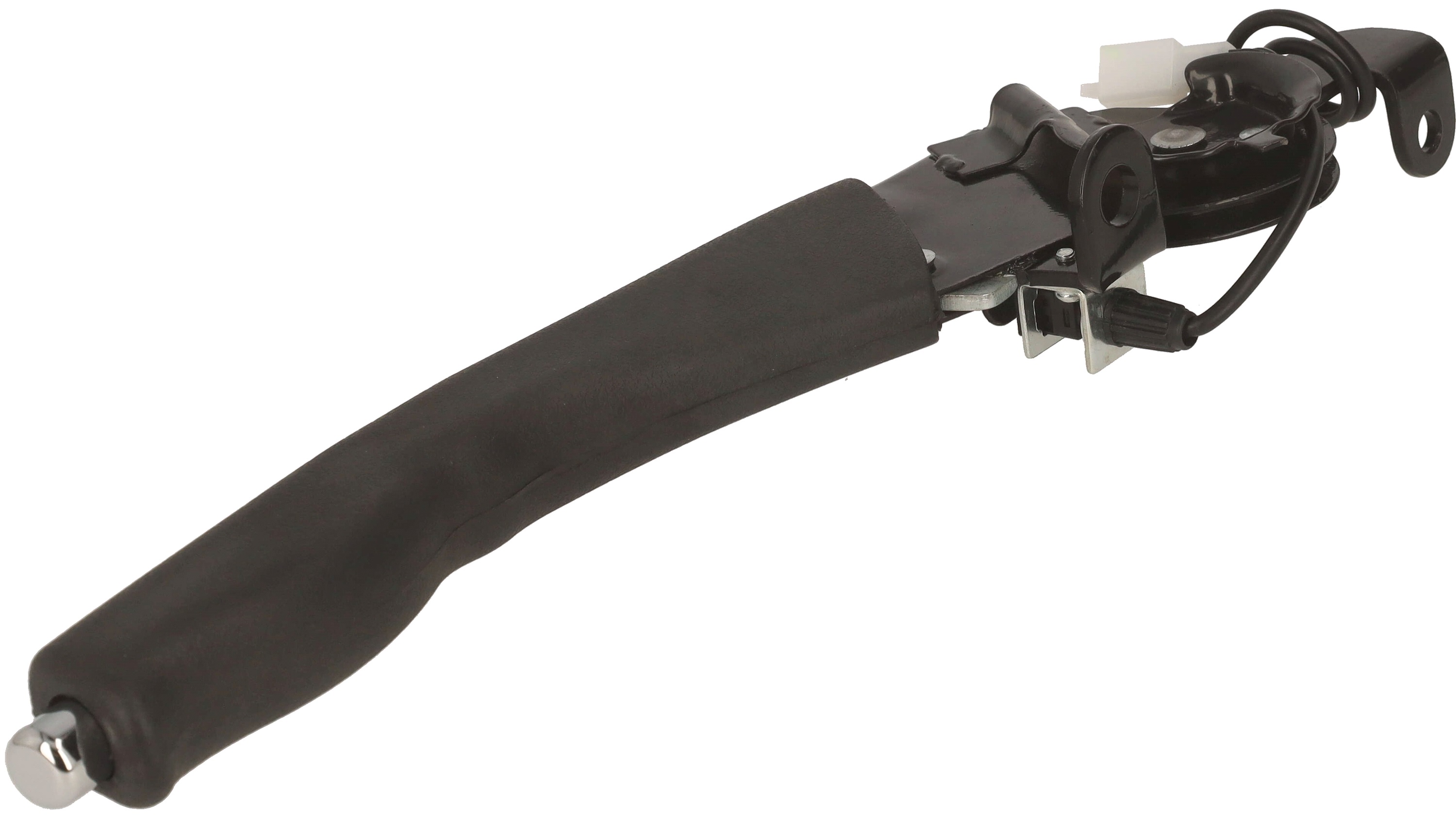

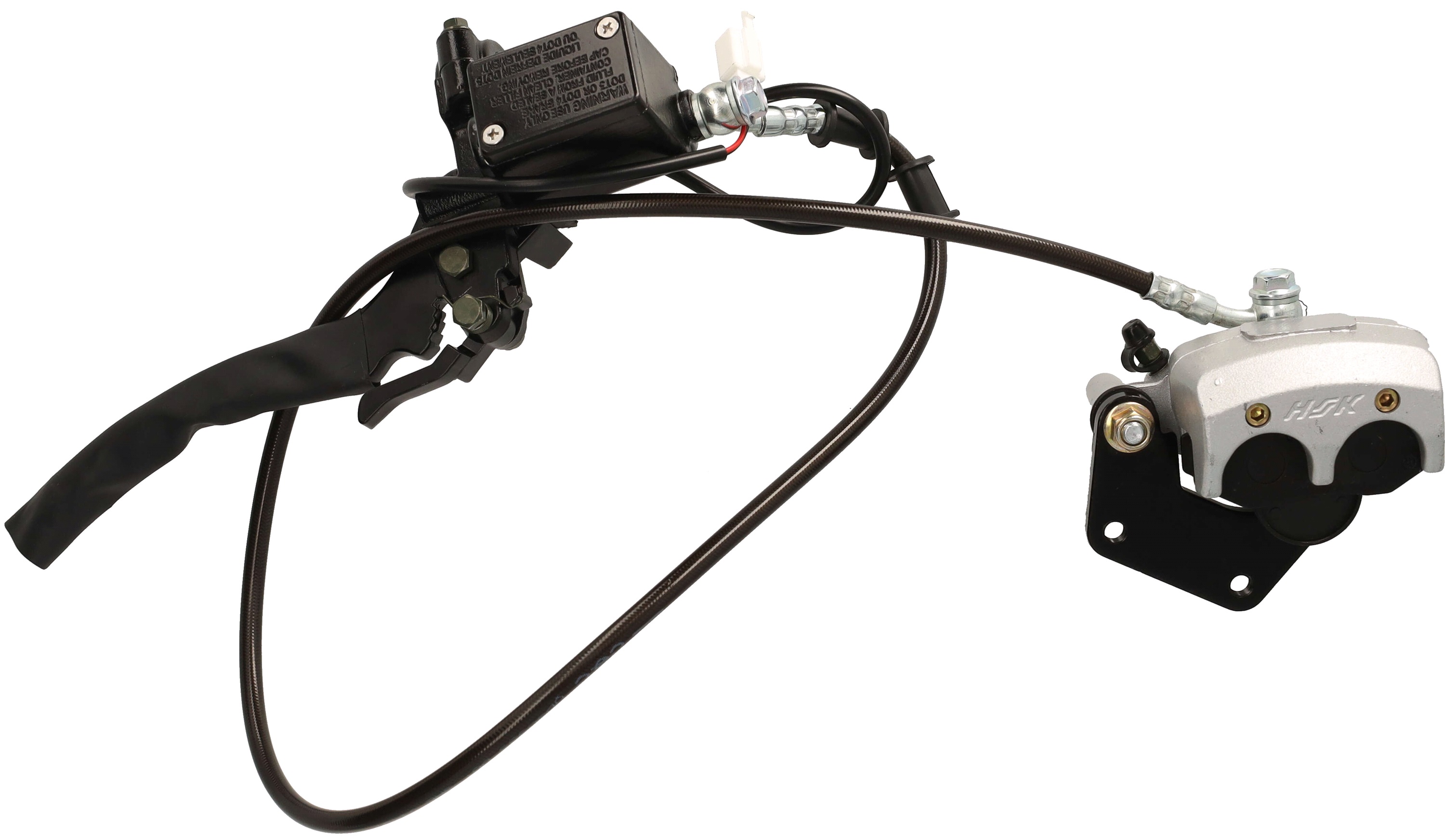

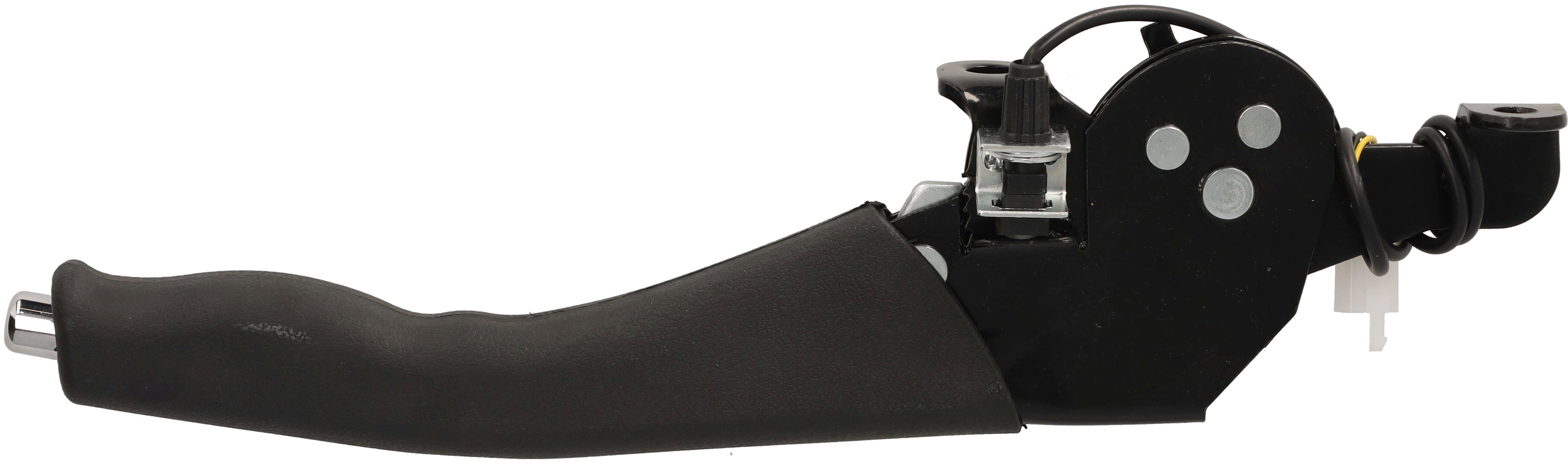

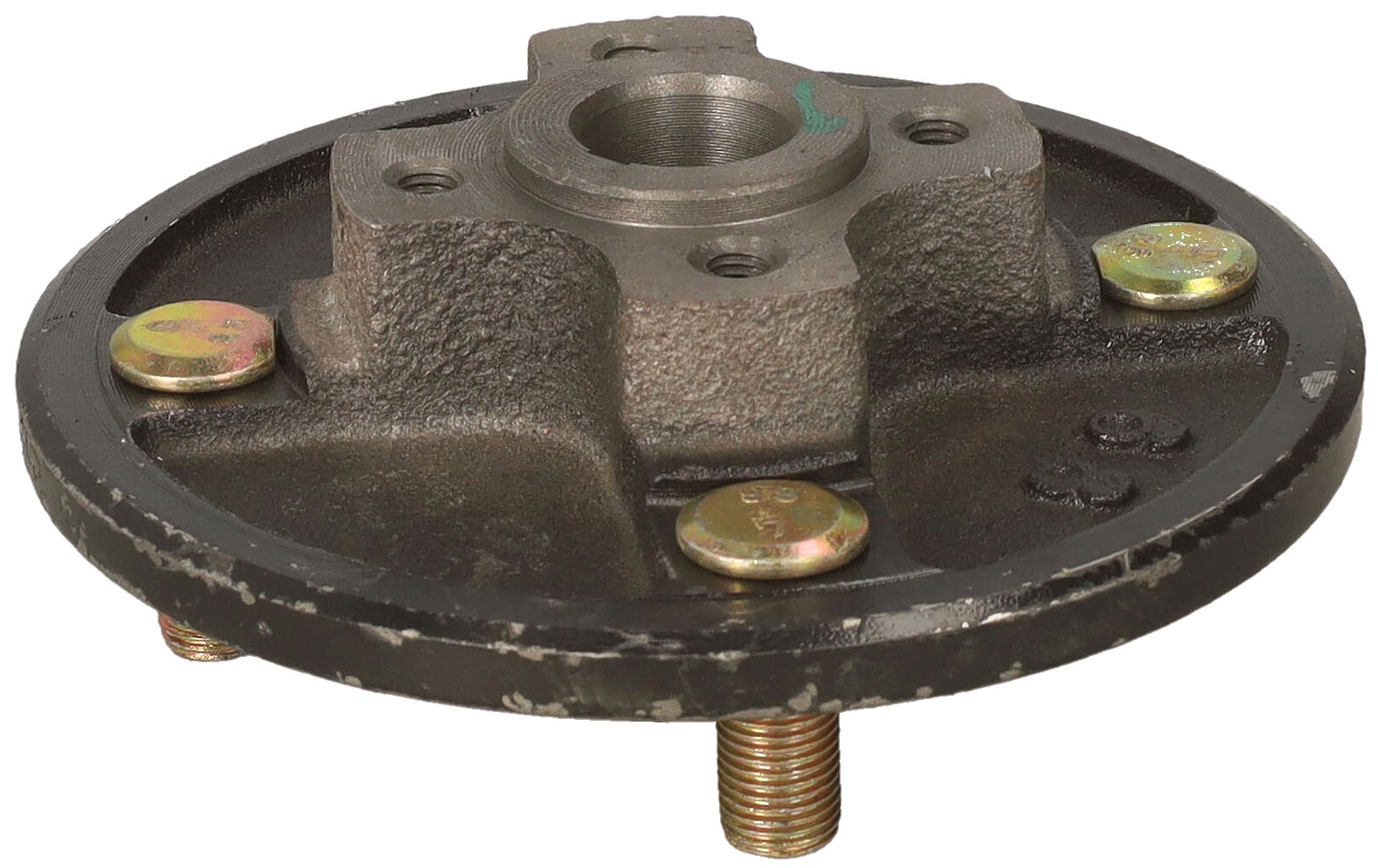

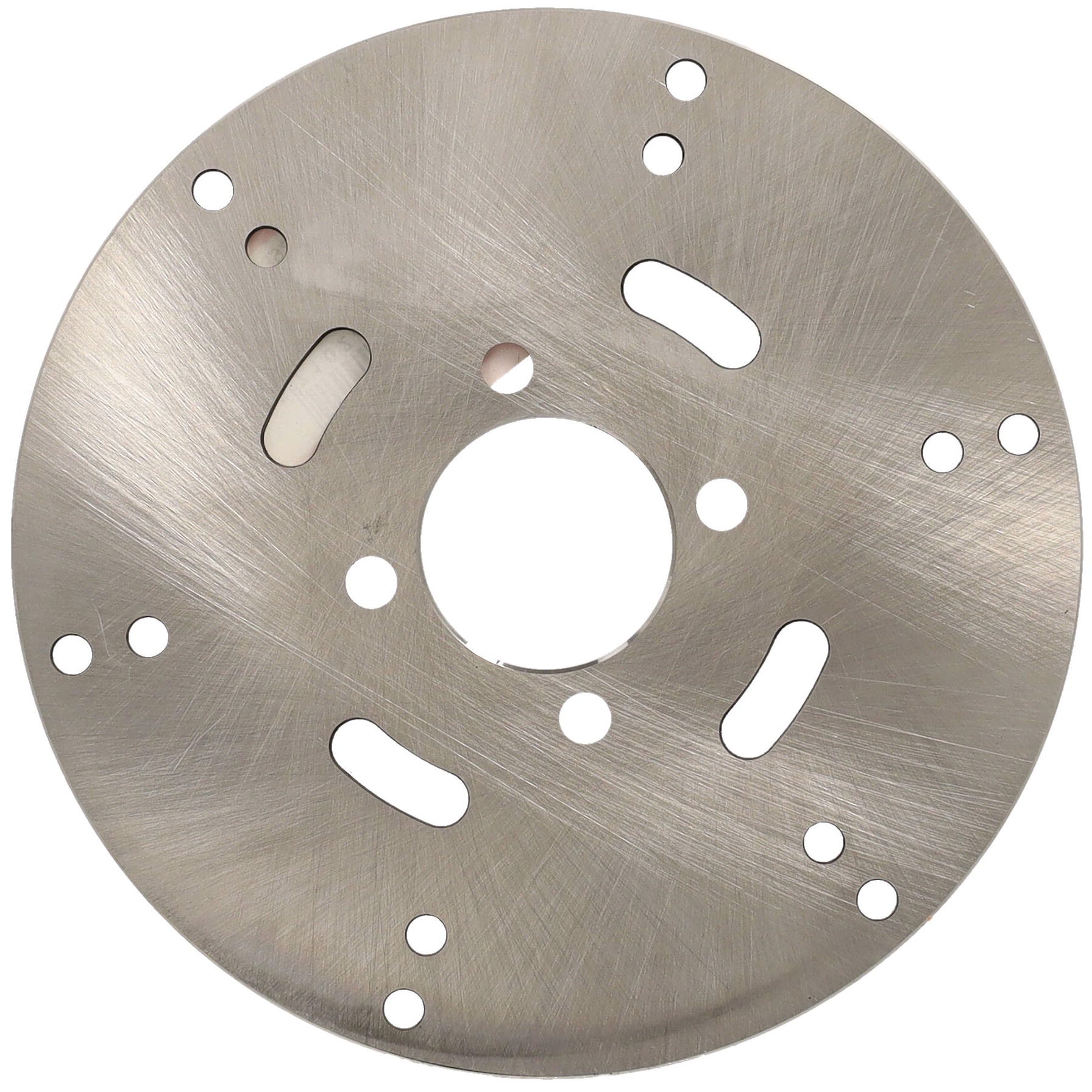

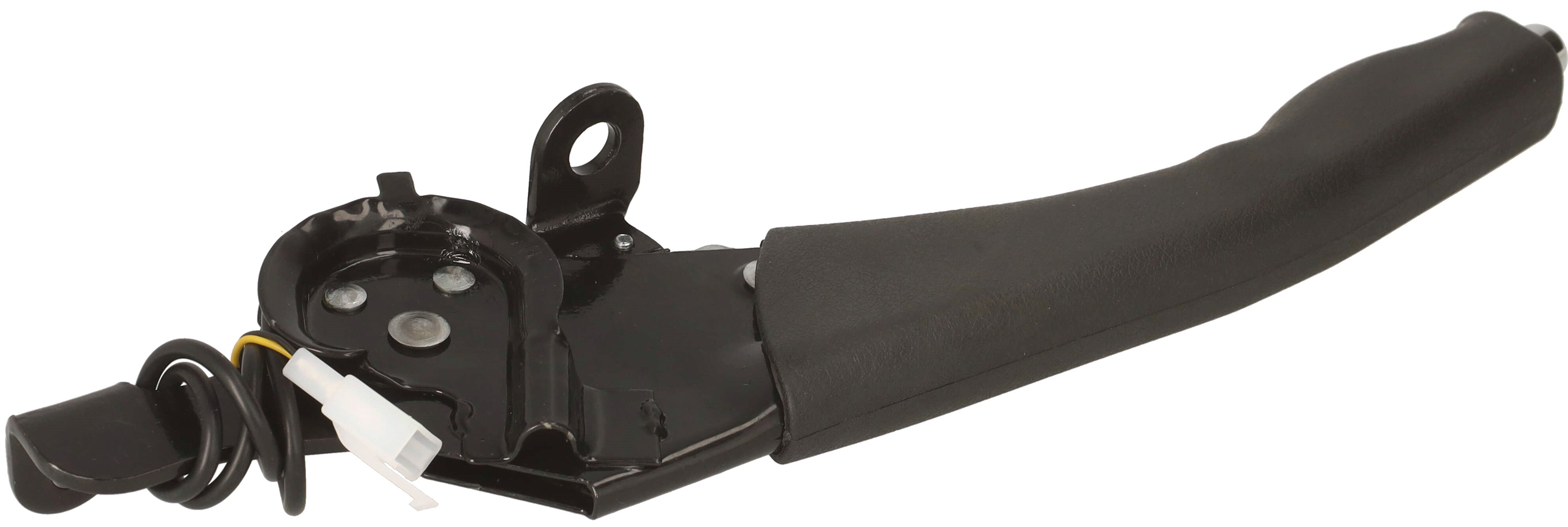

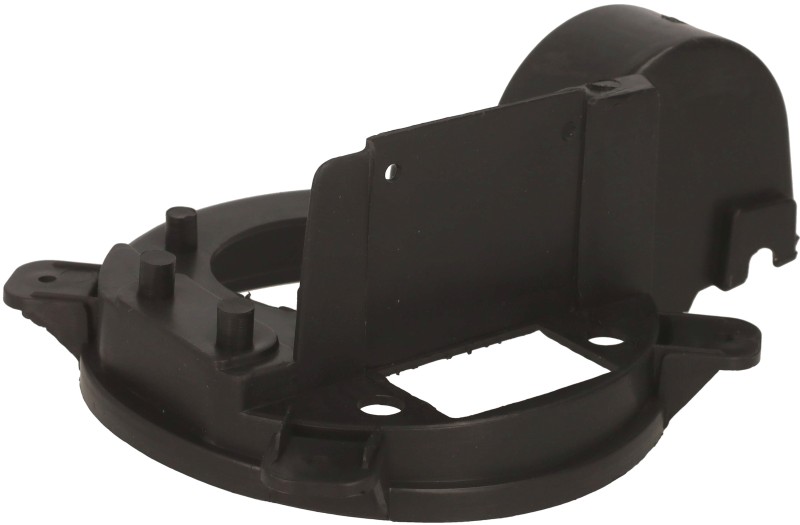

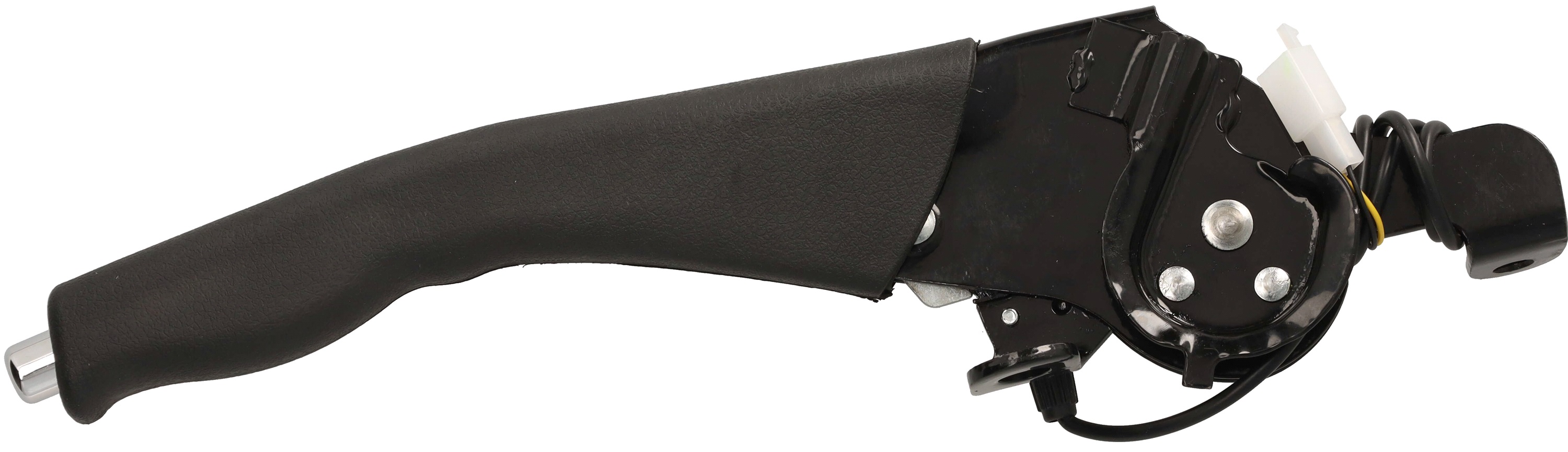

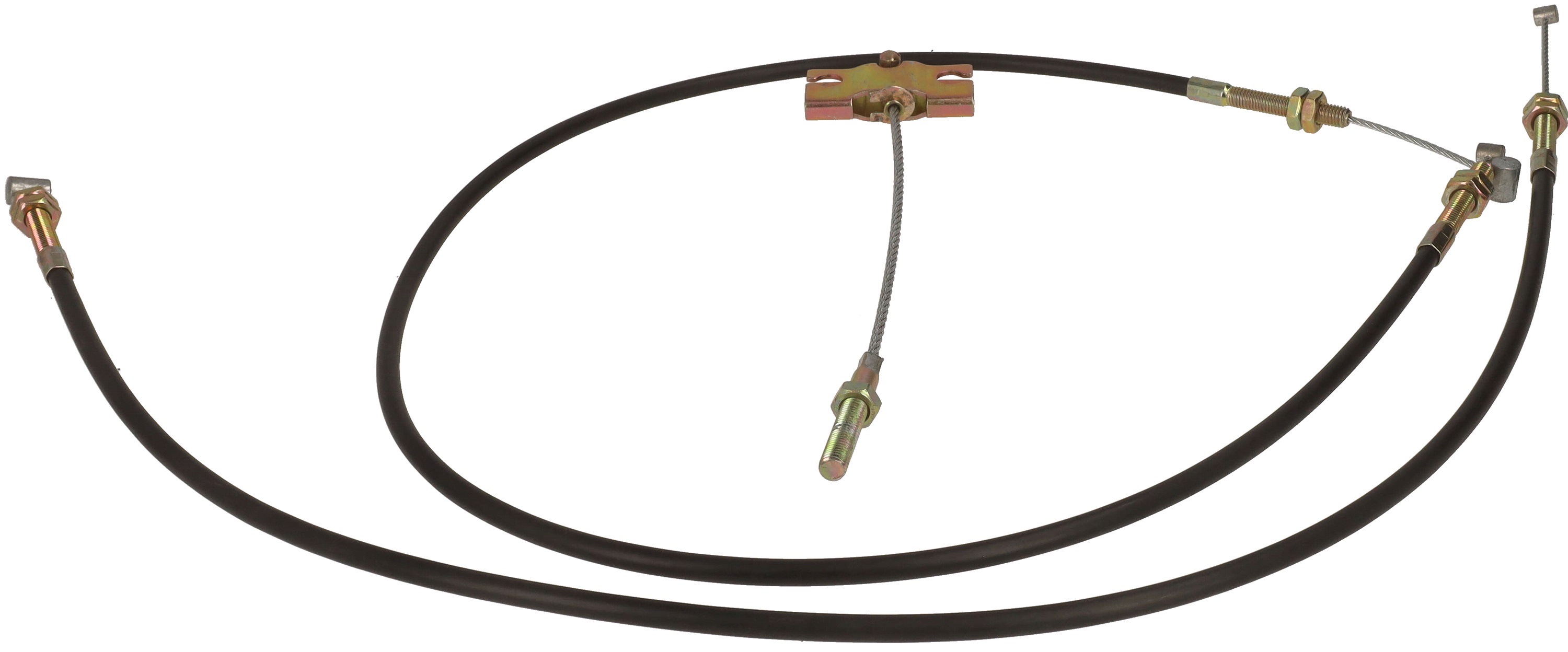

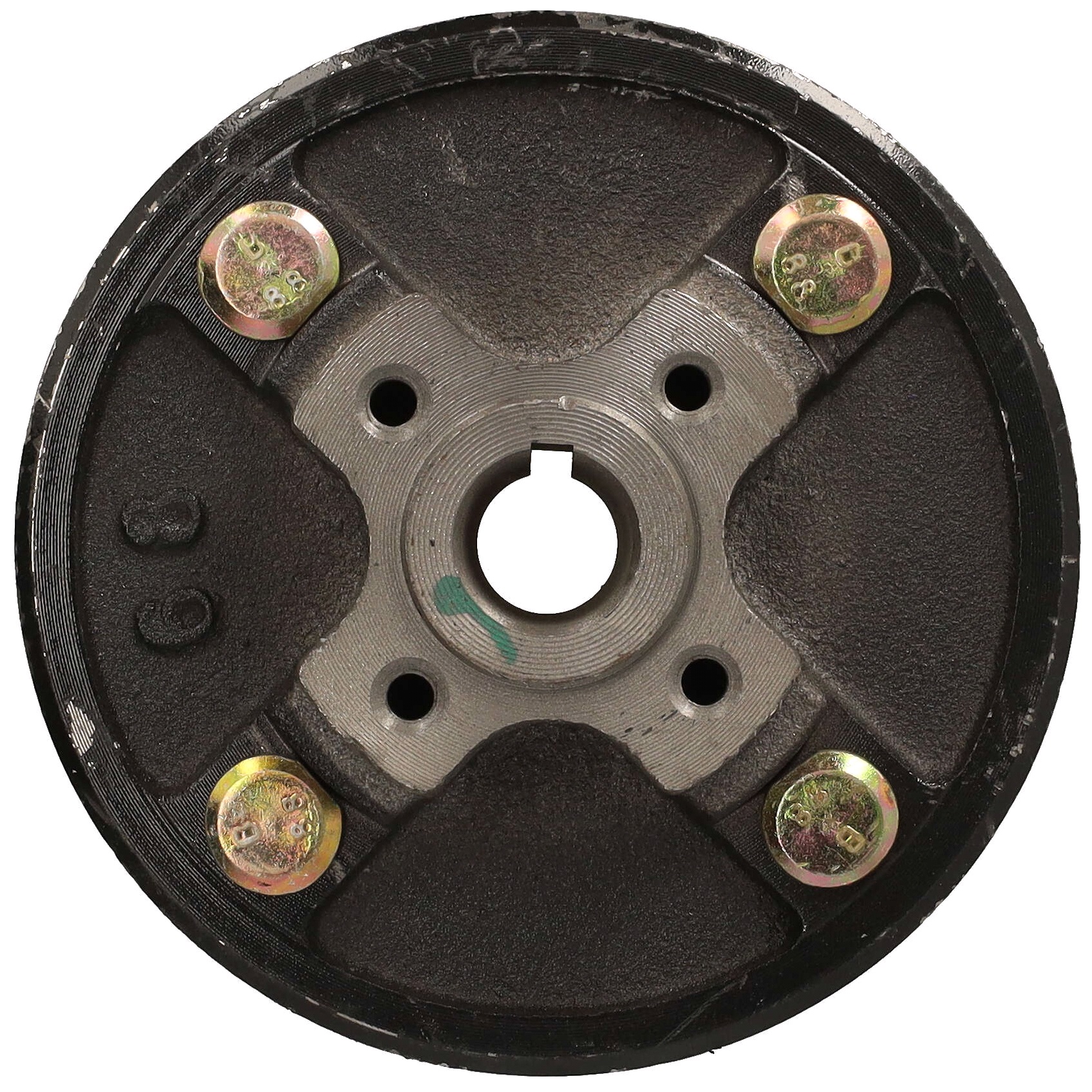

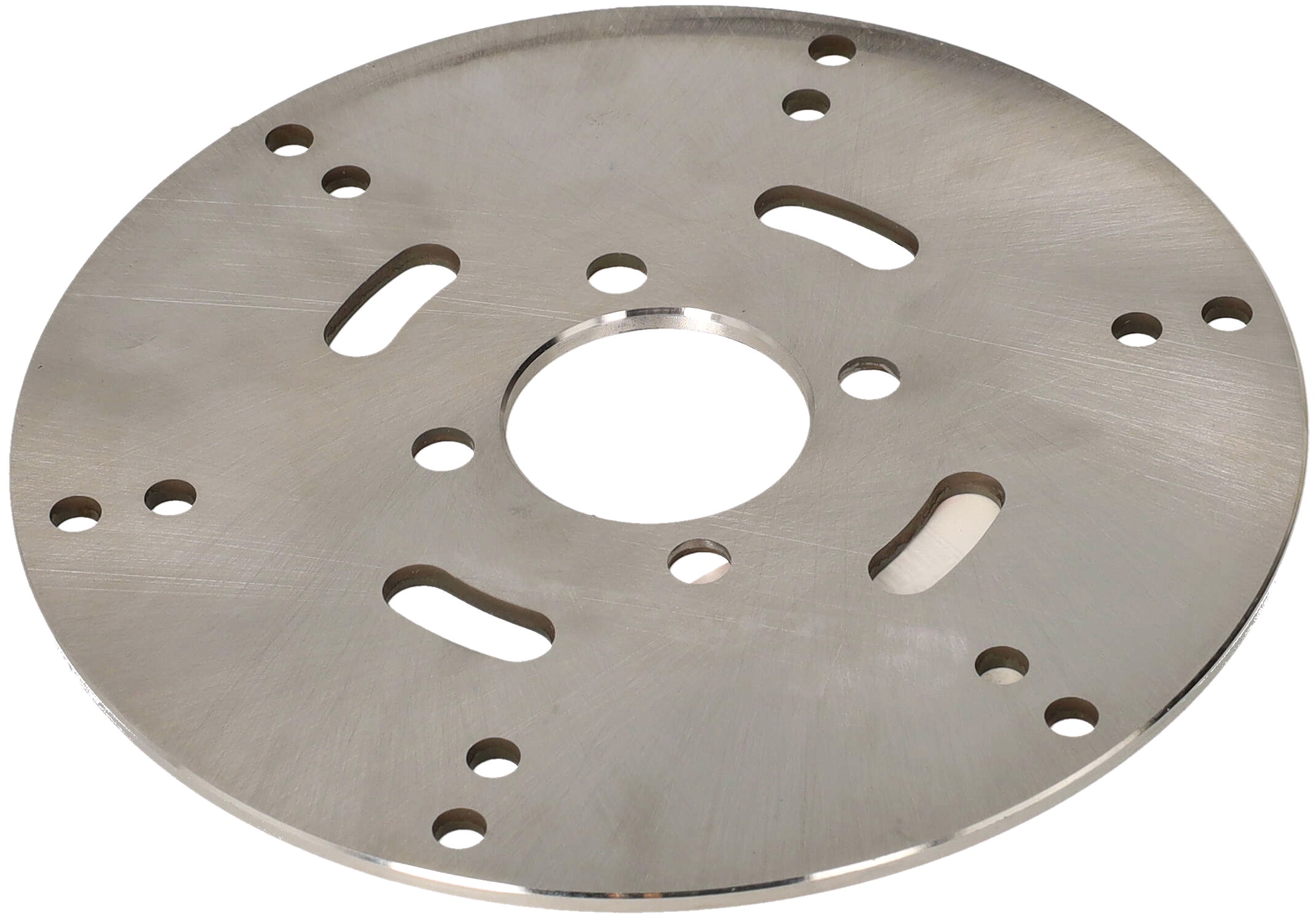

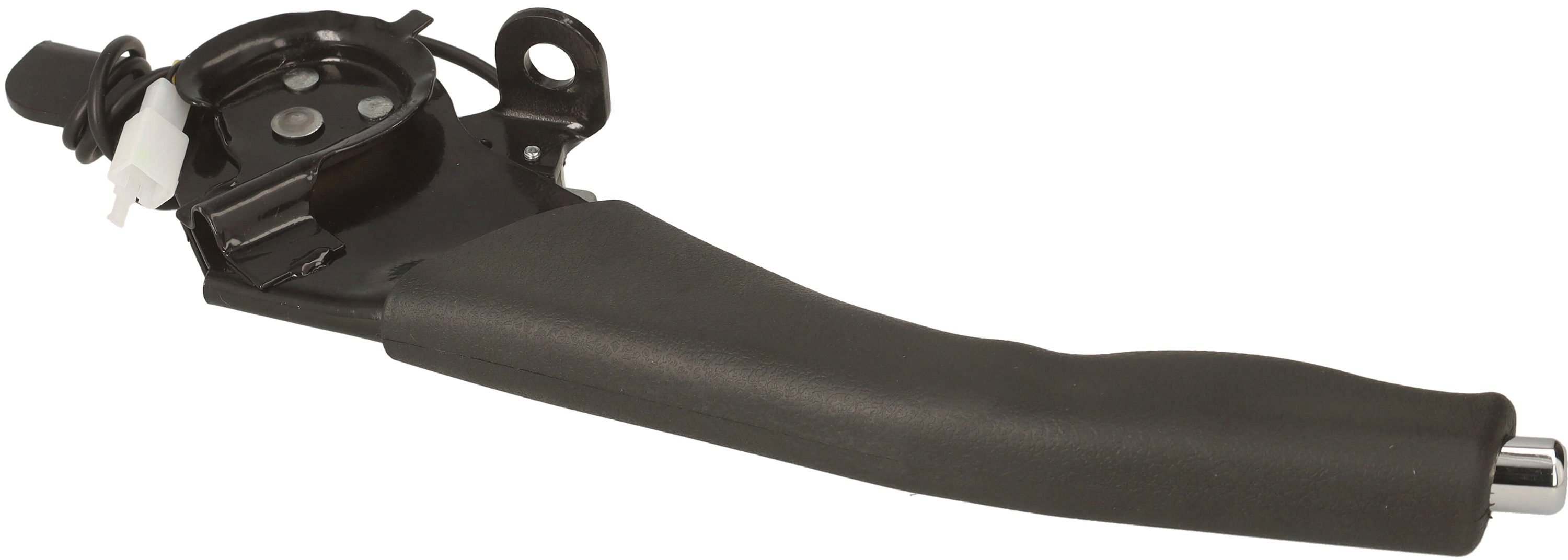

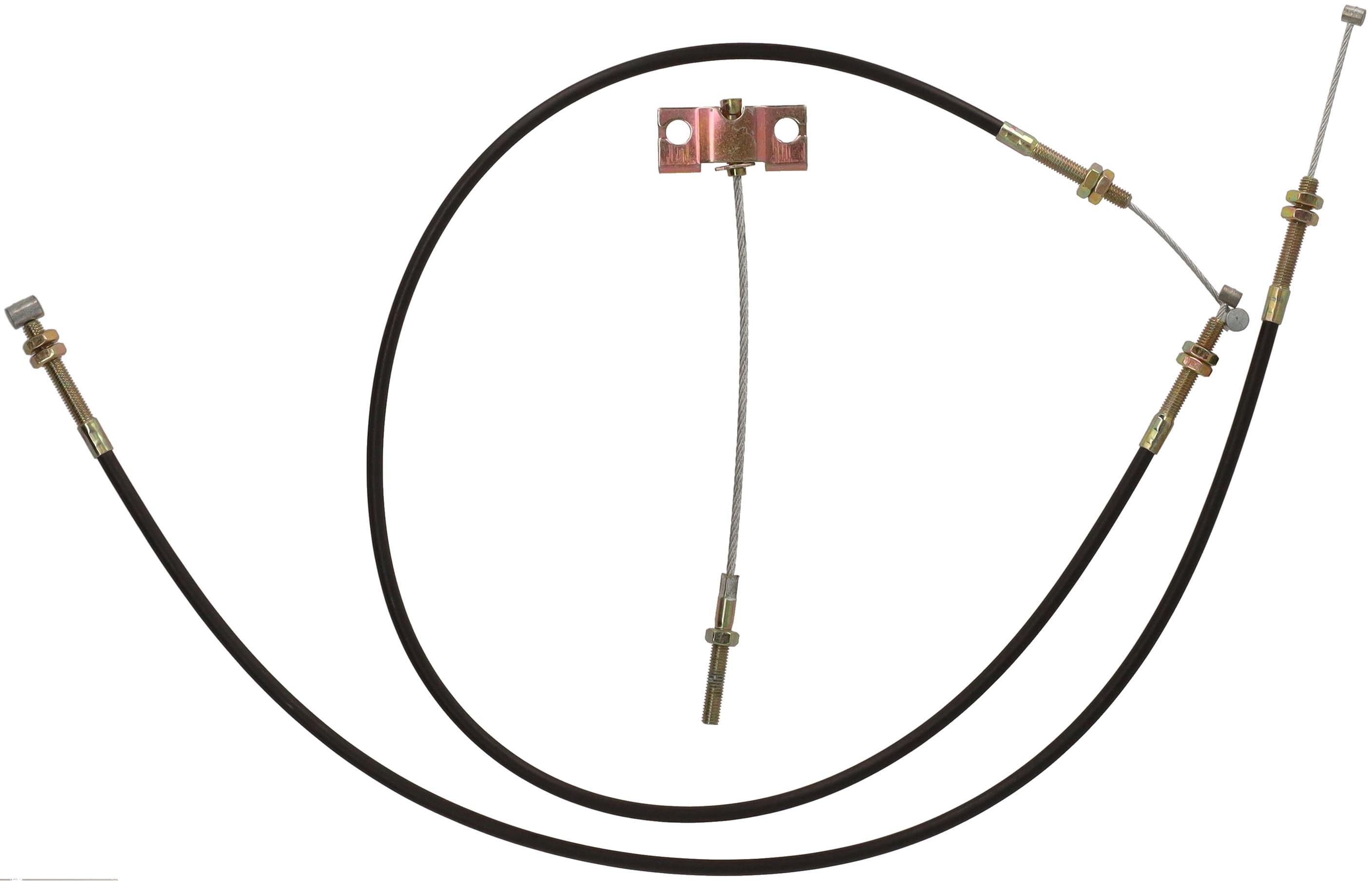

Billeder af håndbremsesystemet på VGA CabEasy Sport.
Håndbremsen trækker i én wire som fordeler sig til 2 wire der aktiverer bremsekaliperne ved baghjulene som både kan aktiveres mekanisk med wire (håndbremsen) og hydraulisk (venstre bremsegreb).

scootergrisen · Ulæst indlæg af **scootergrisen** » 15. april 2023 22:37

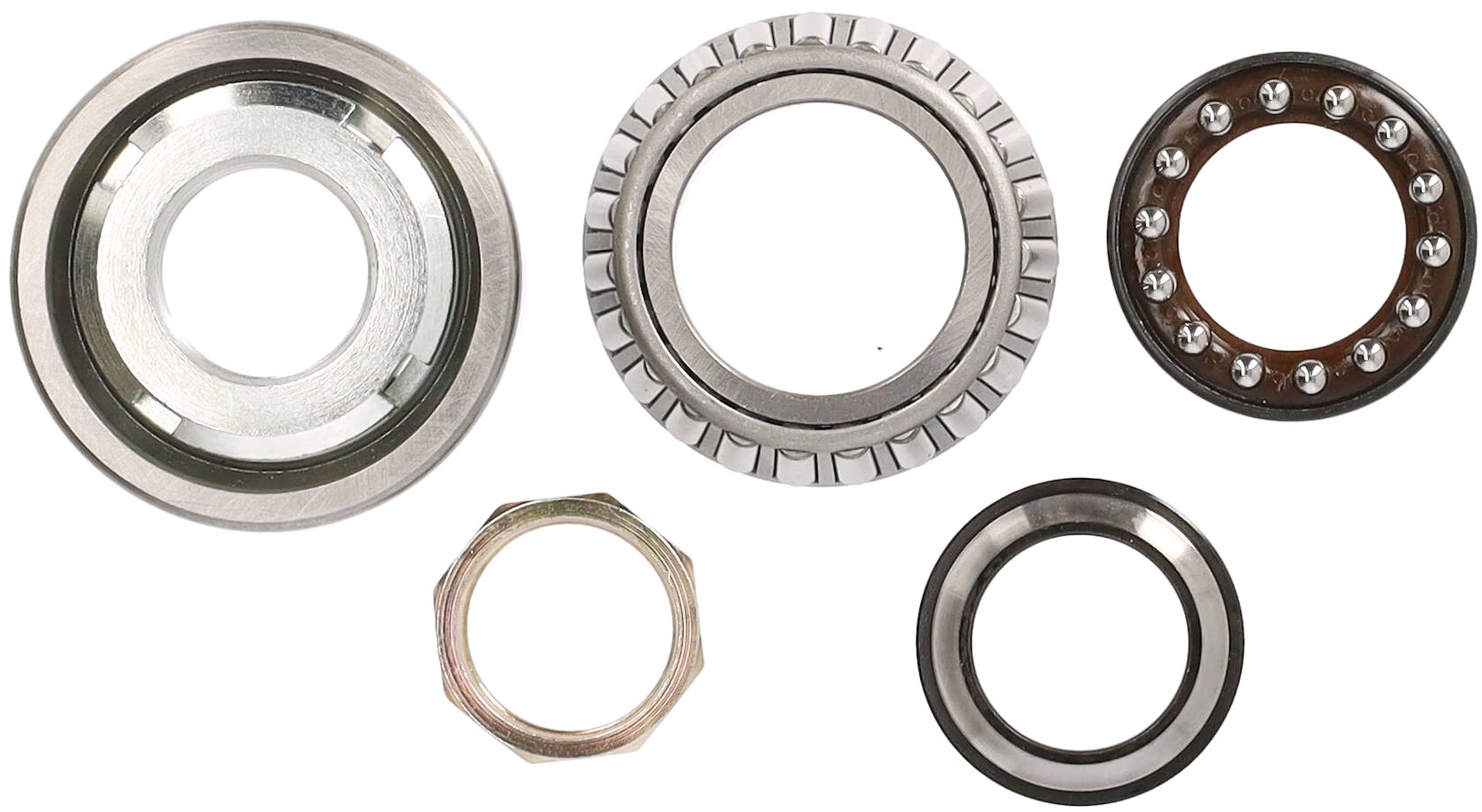

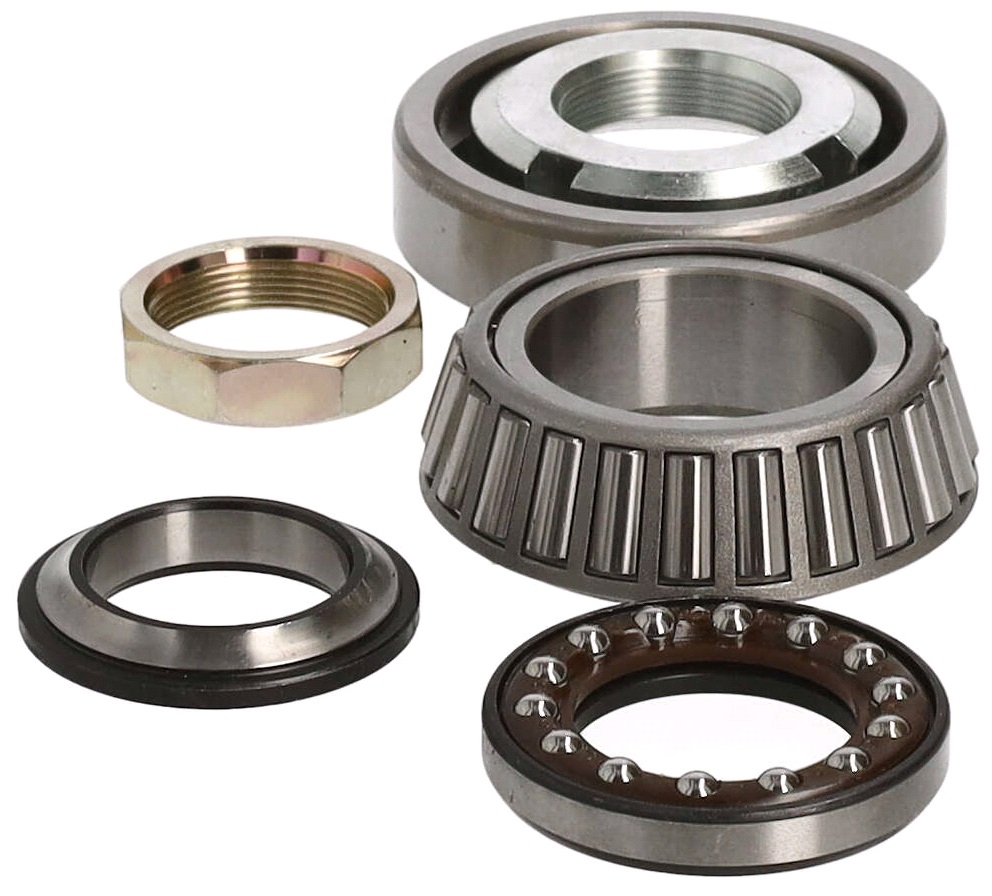

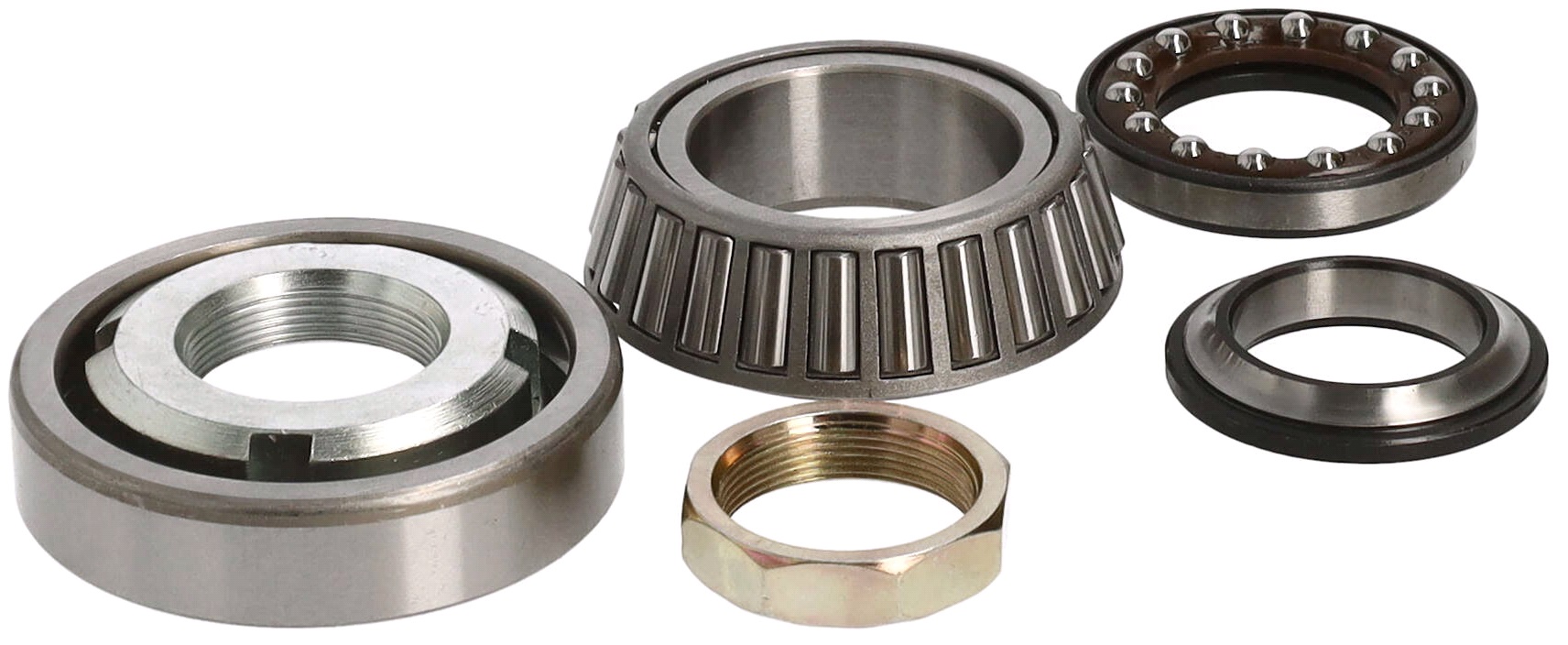

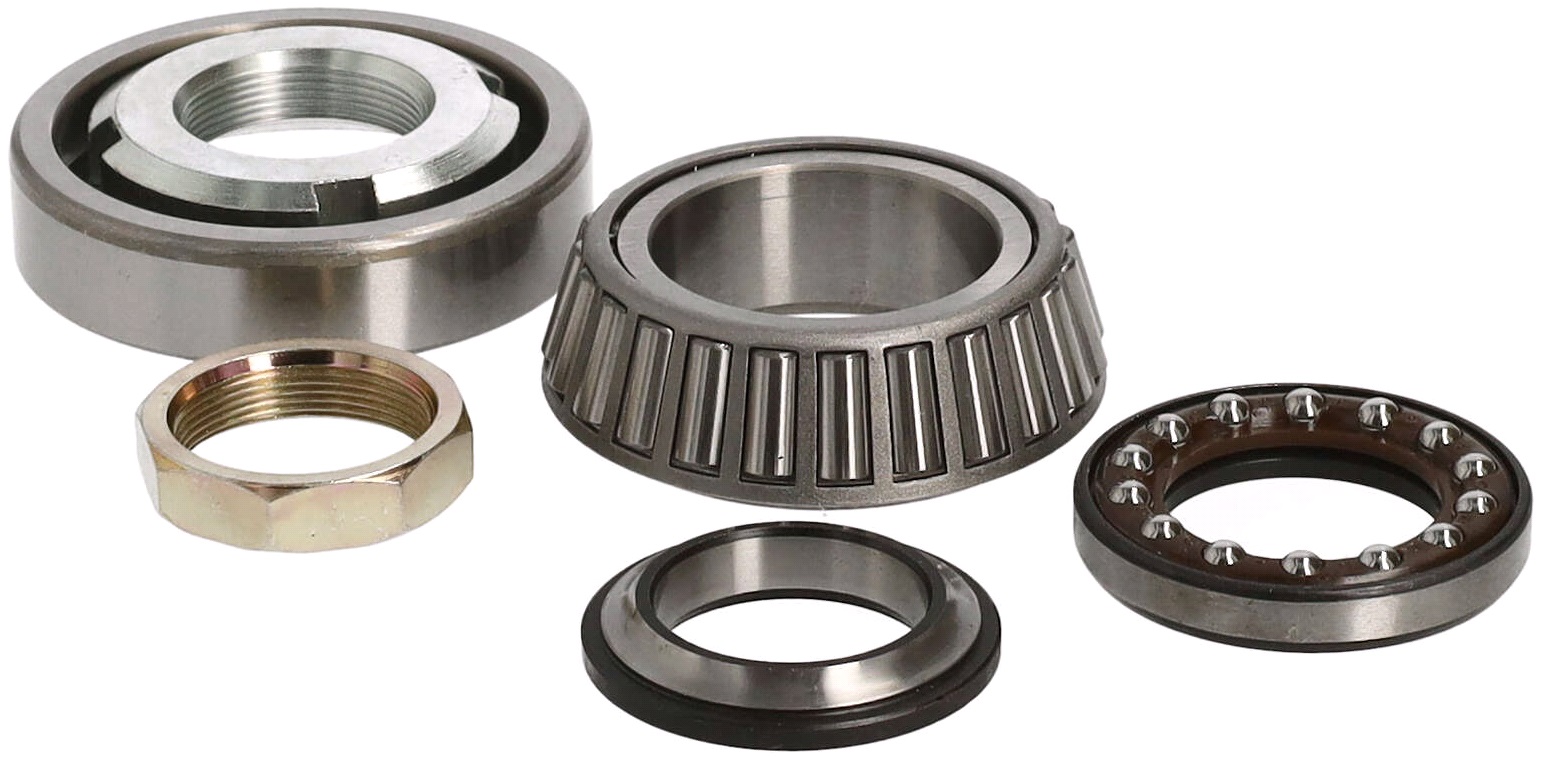

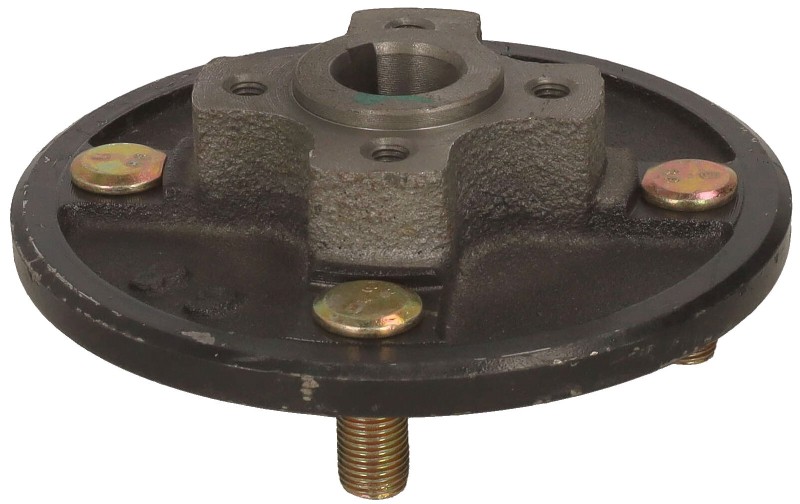

Styrfittingssæt til VGA CabEasy Sport.

scootergrisen · Ulæst indlæg af **scootergrisen** » 17. april 2023 18:31

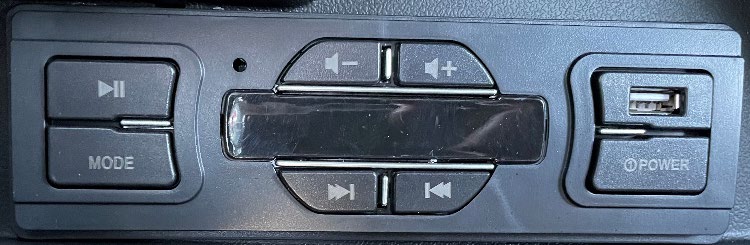

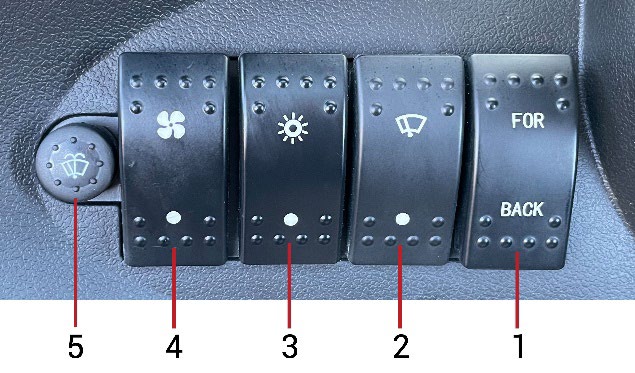

C. Reinhardt skriver at man på MotoCR City kan skifte mellem visning af km/t og mph på displayet ved at trykke 5 gange på MODE-knappen.
Ved dog ikke hvor MODE-knappen er. Måske displayet er berøringsfølsomt og der kan være en MODE-knap der.
Ellers synes jeg kun jeg kan se en MODE-knap på musikafspilleren men det er vel ikke den der menes.
