ToL (elektrisk kabinescooter)

[scootergrisen]

Brugermanual til VGA CabEasy Sport.

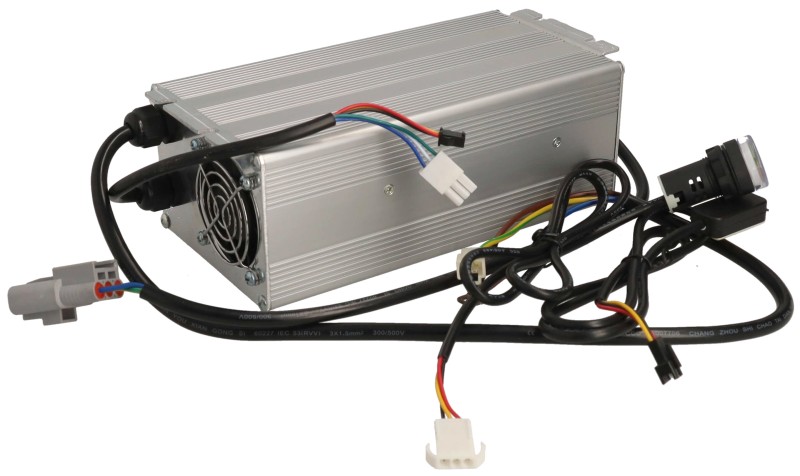

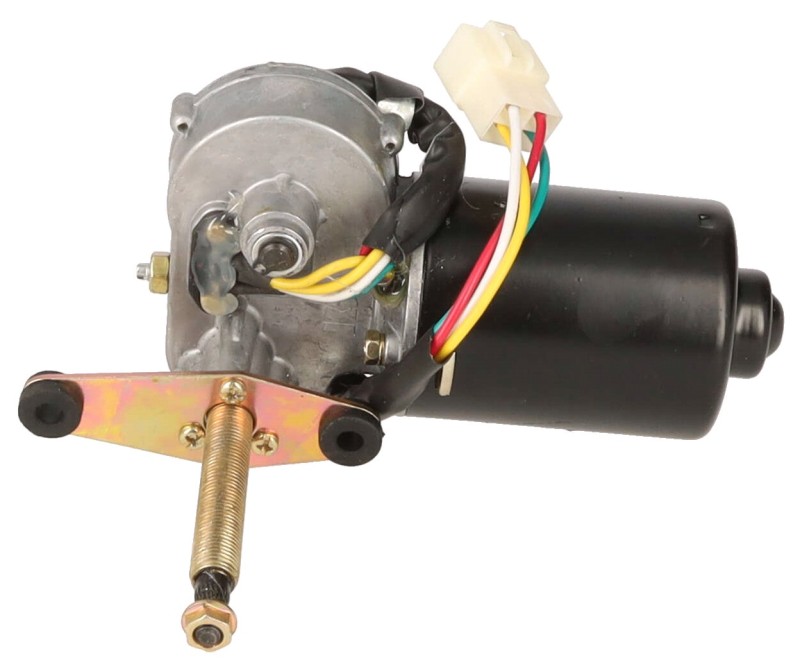

Sammenlignet med VGA CabEasy Exclusive ser det ud til VGA CabEasy Sport har vinduesvisker men ikke sprinkler. Opladeren er indbygger så man tilsluttet åbenbart 220 volt vekselstrøm i det udvendige stik. Men forskellen fremgår ikke tydeligt i brugermanualerne.

73920100000.pdf

(2.39 MiB) Downloadet 381 gange

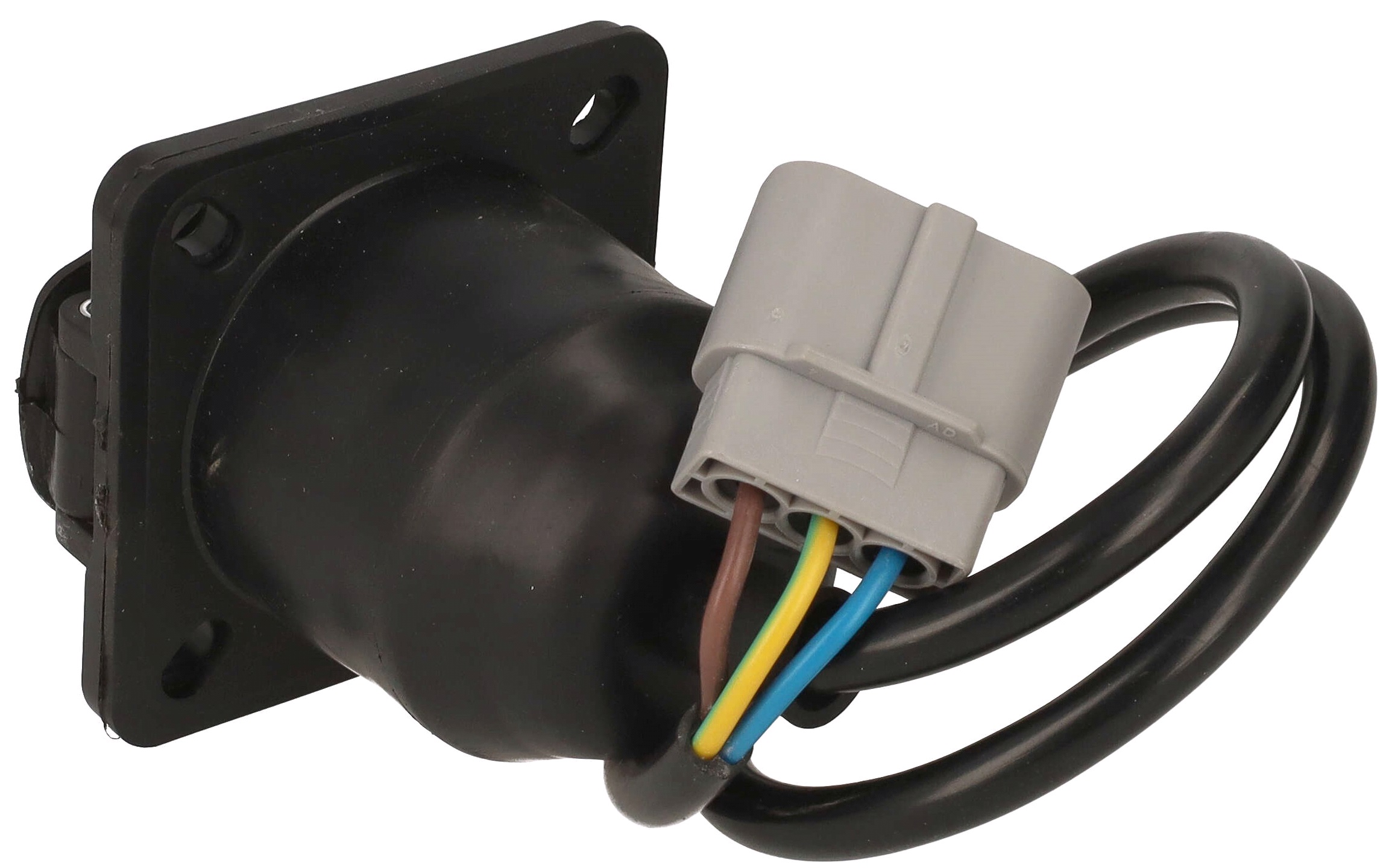

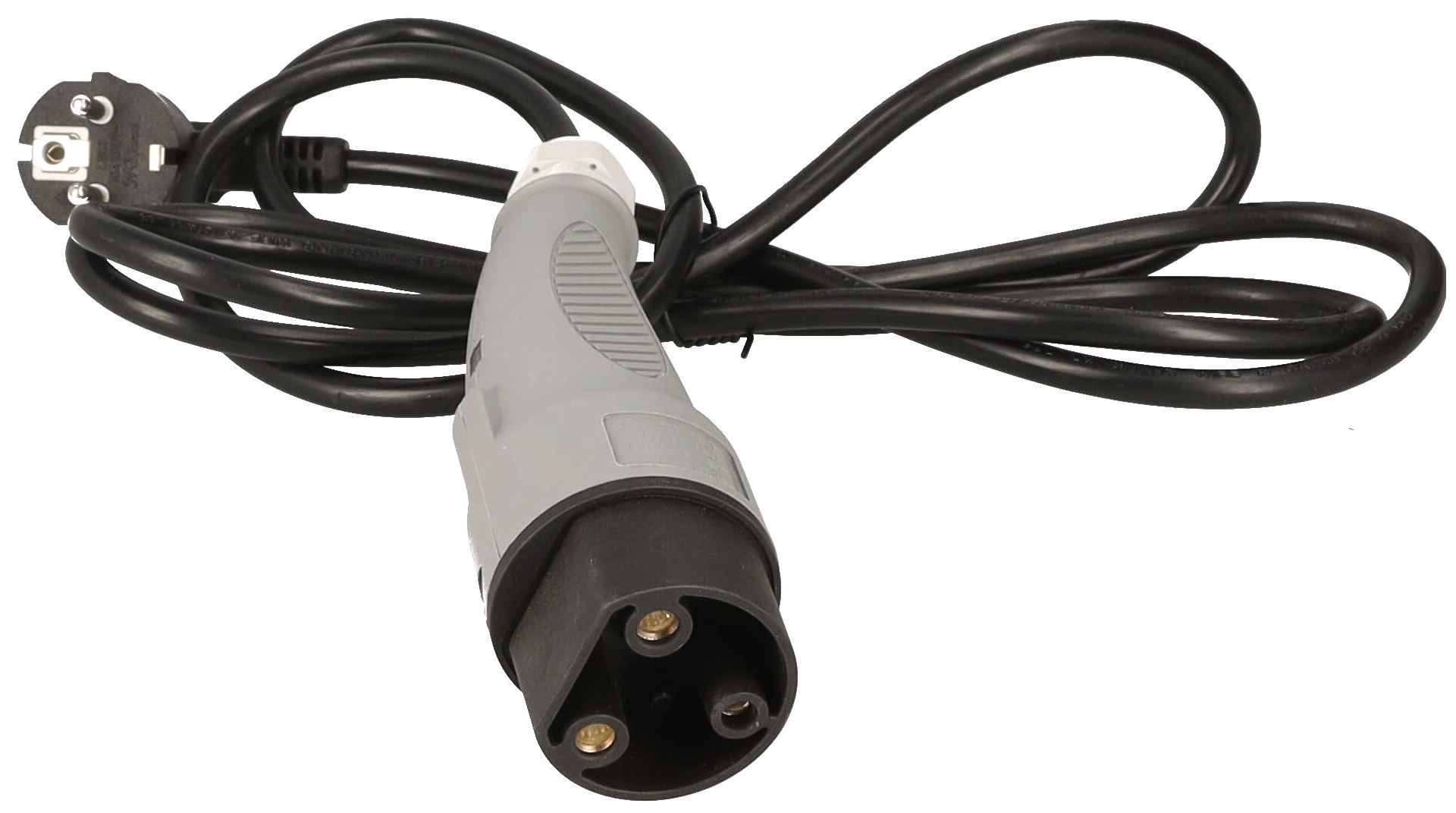

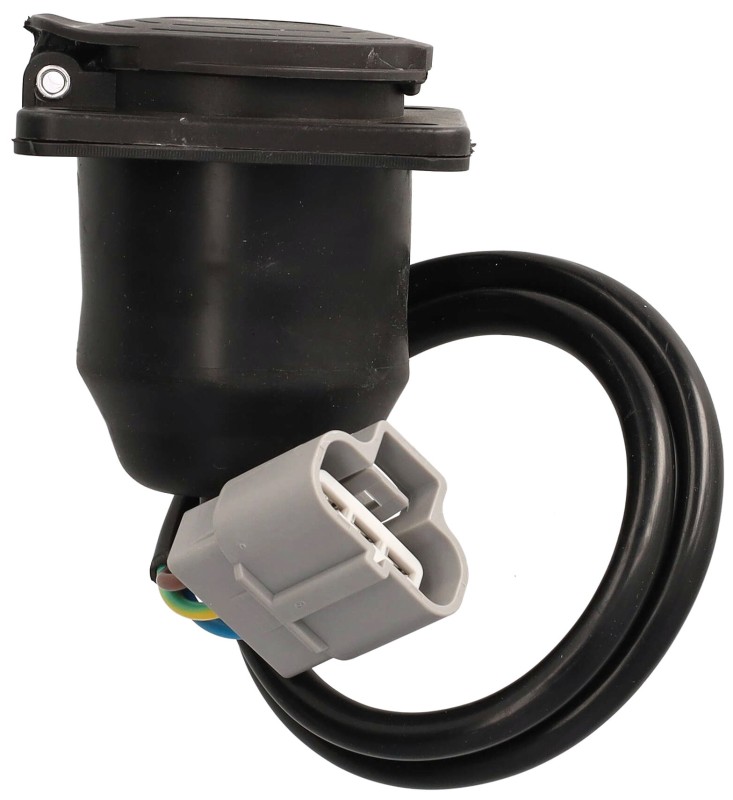

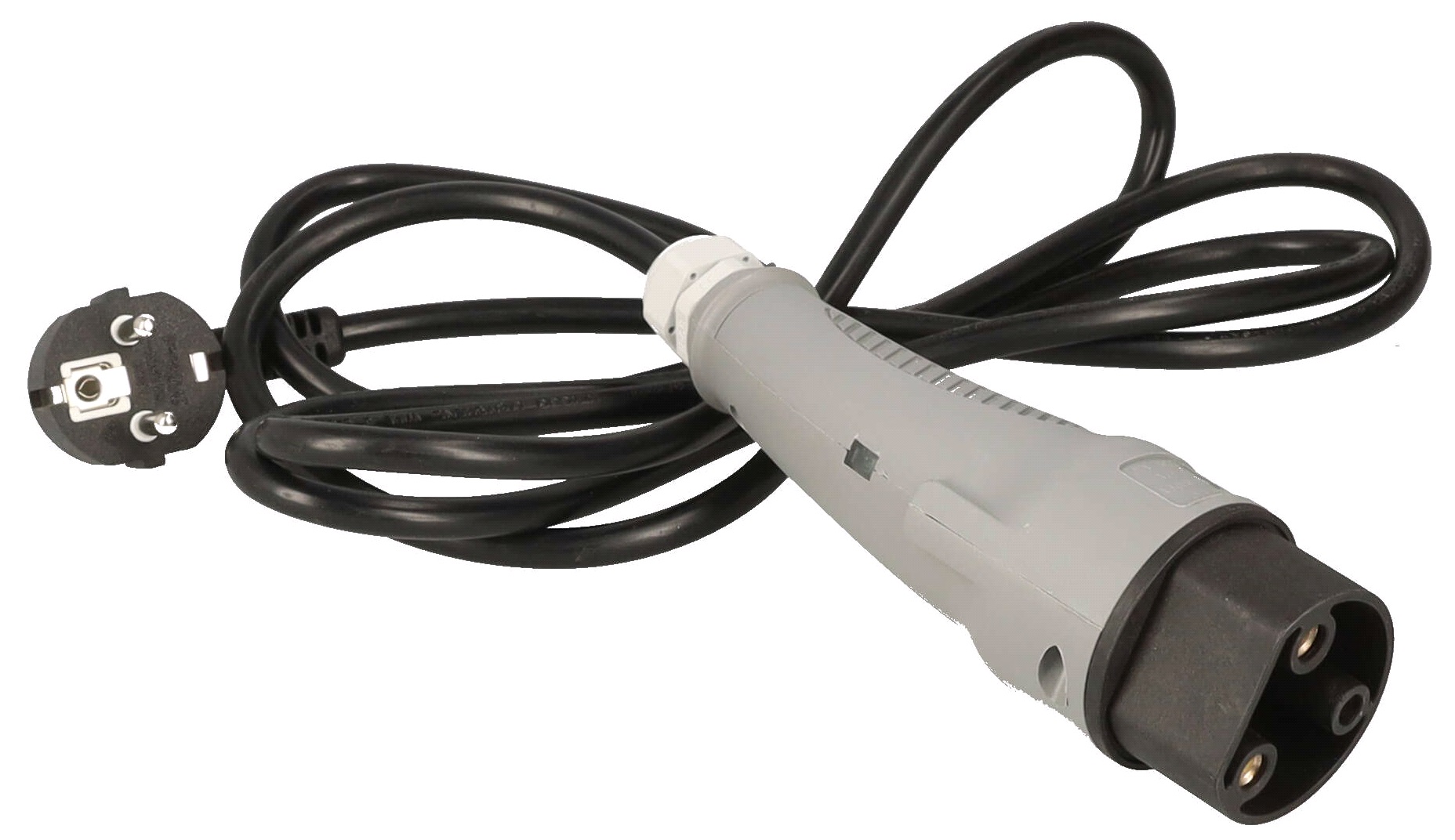

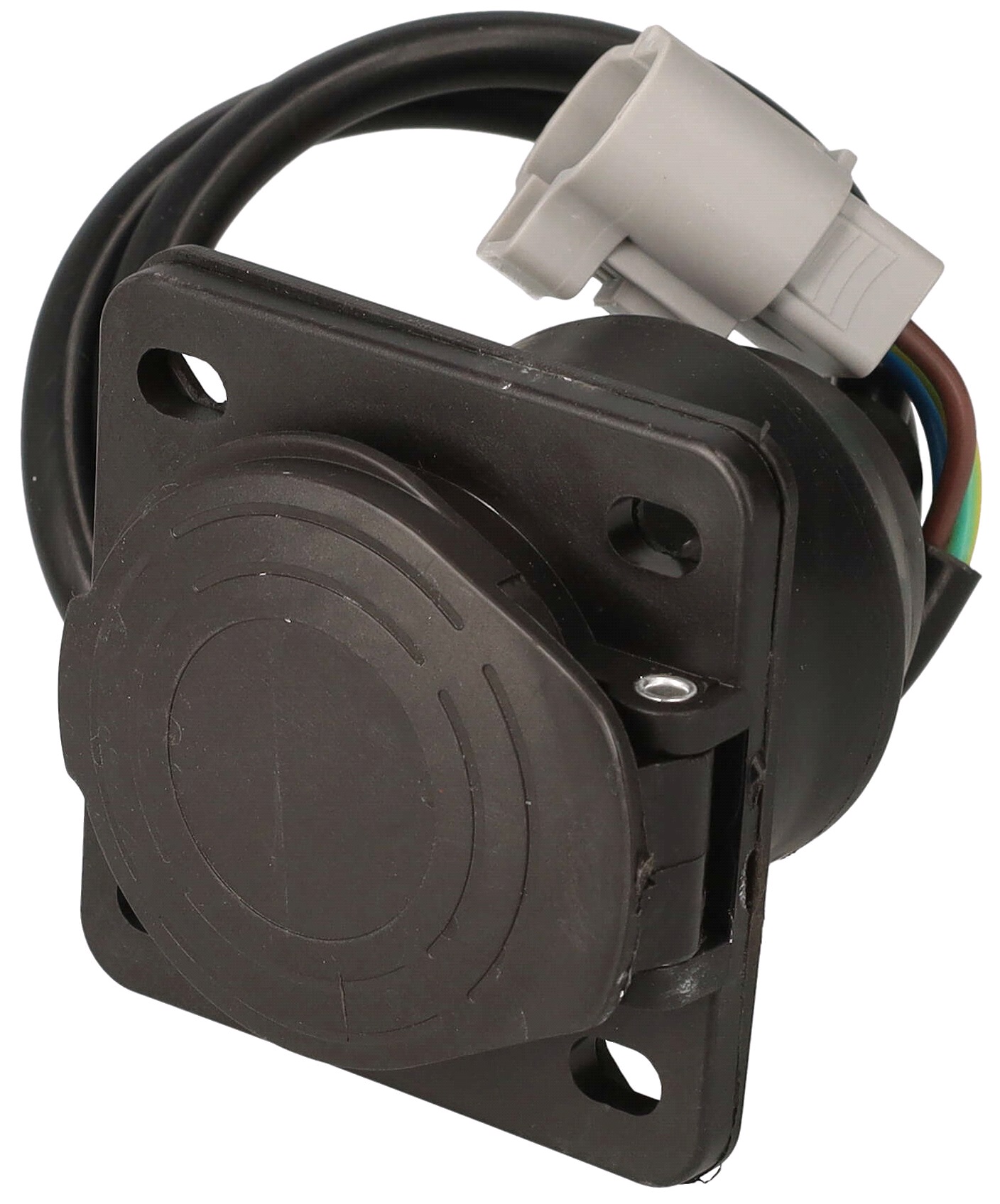

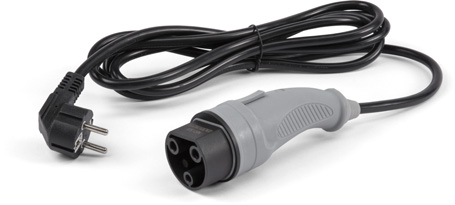

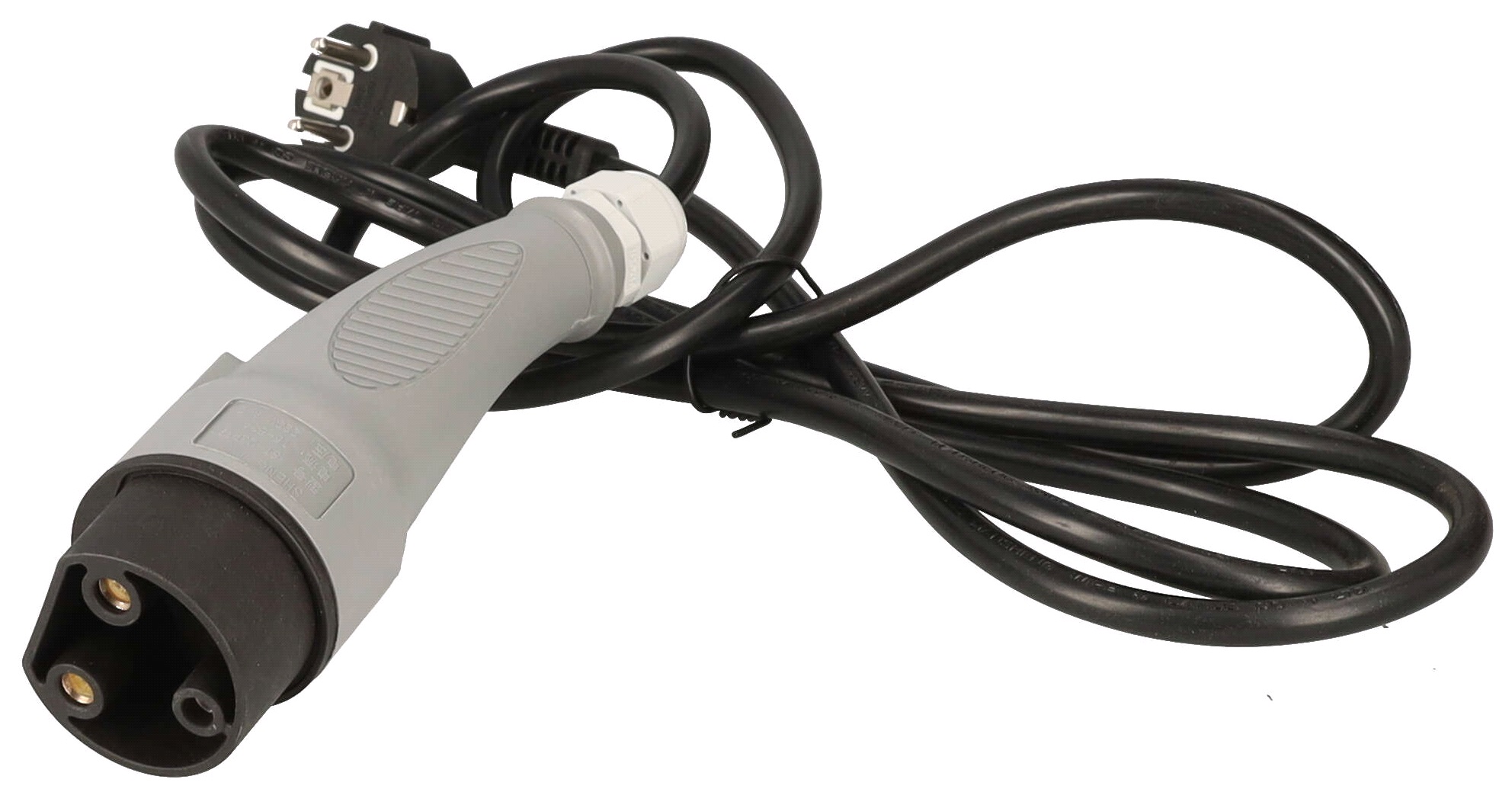

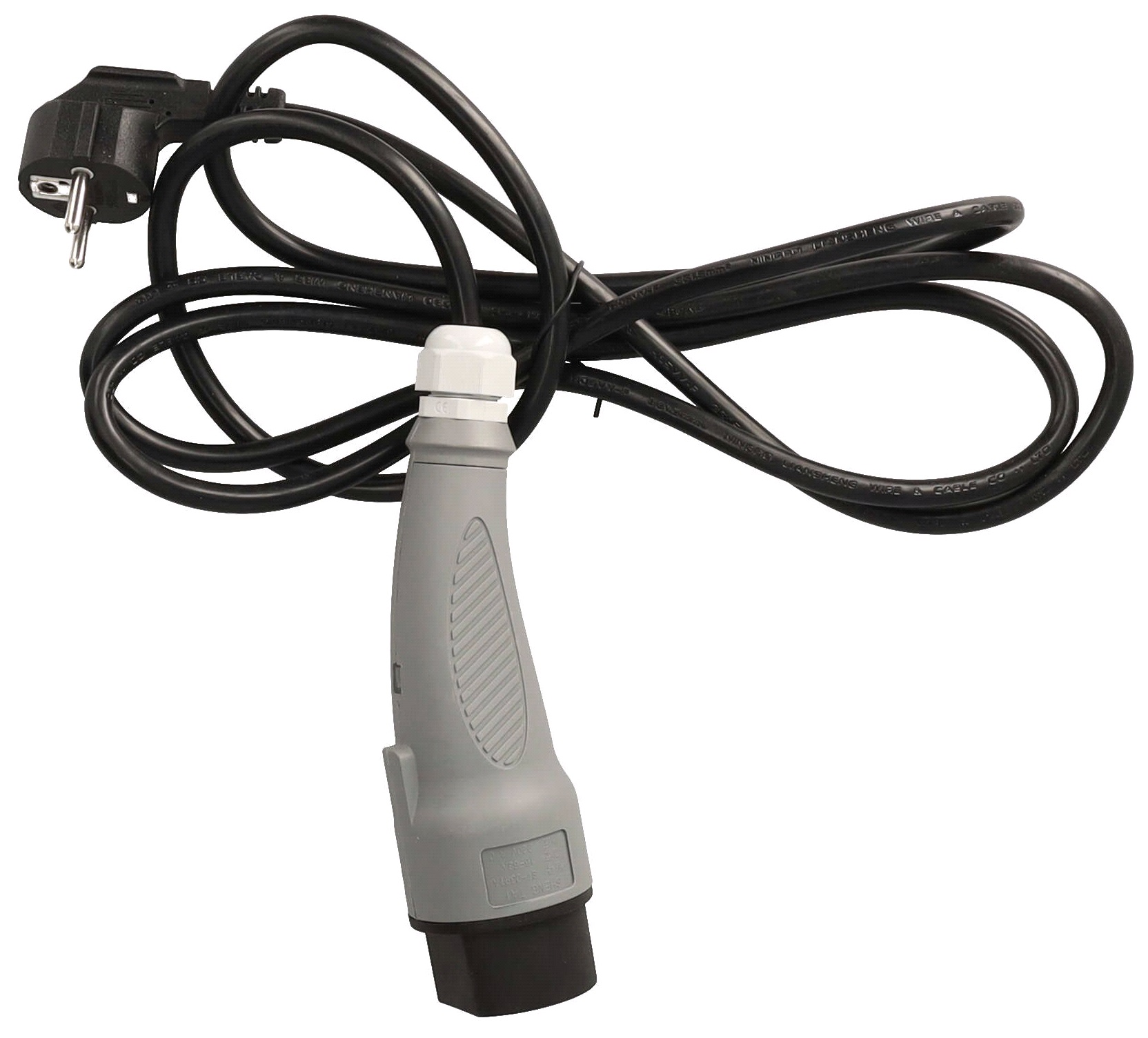

Ladestikket ser ud til at have en ring til formodentligt til beskyttelse mod vand.


[scootergrisen]

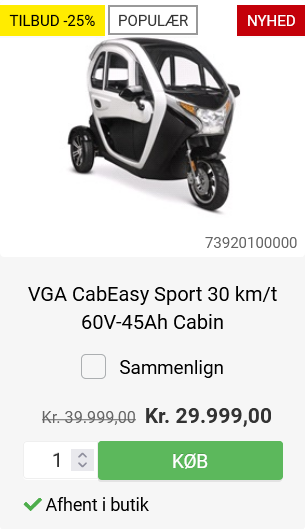

Ny pris på VGA CabEasy Sport.
29999,- (31389,- med levering og nummerplade).


[scootergrisen]

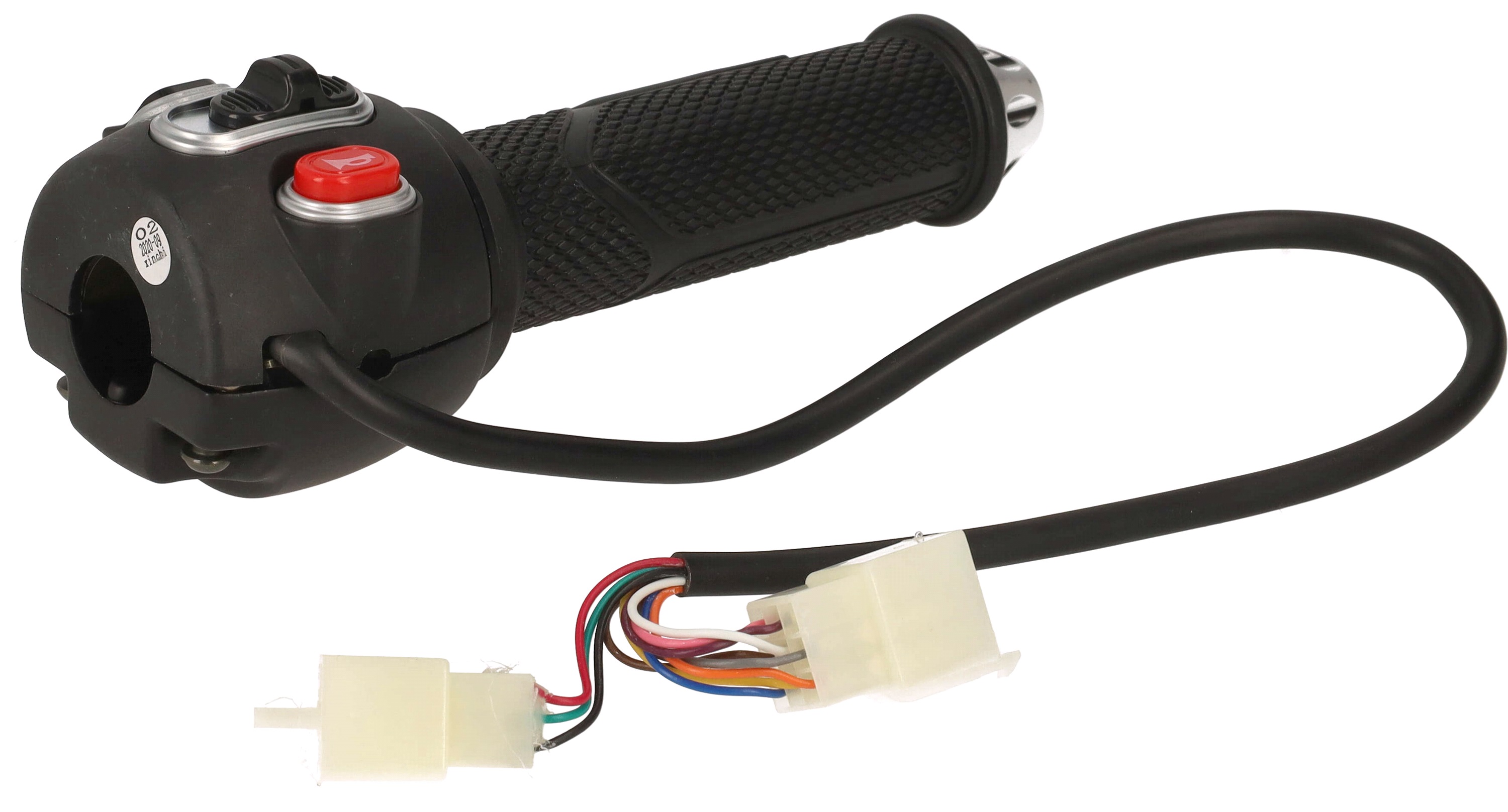

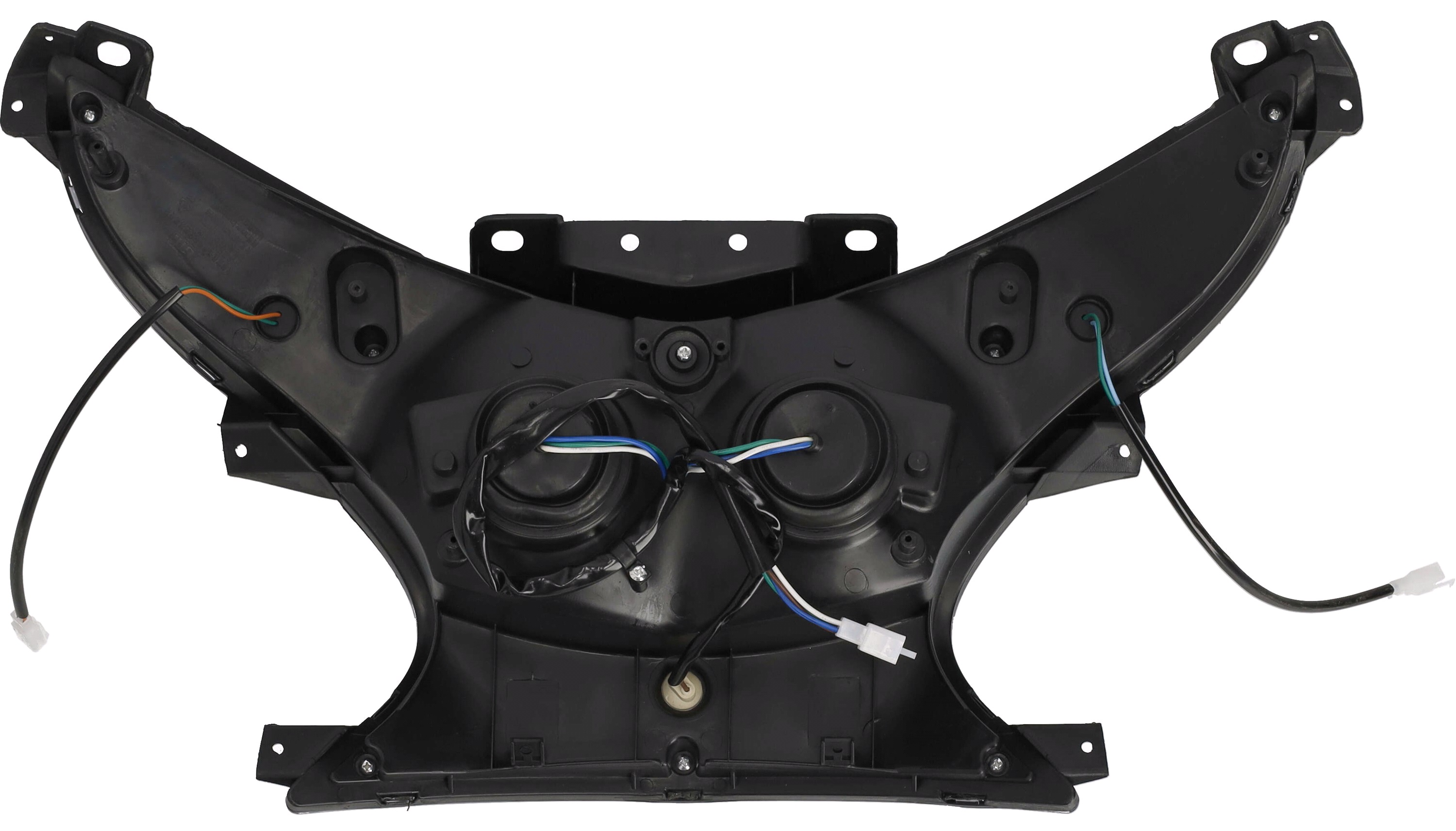

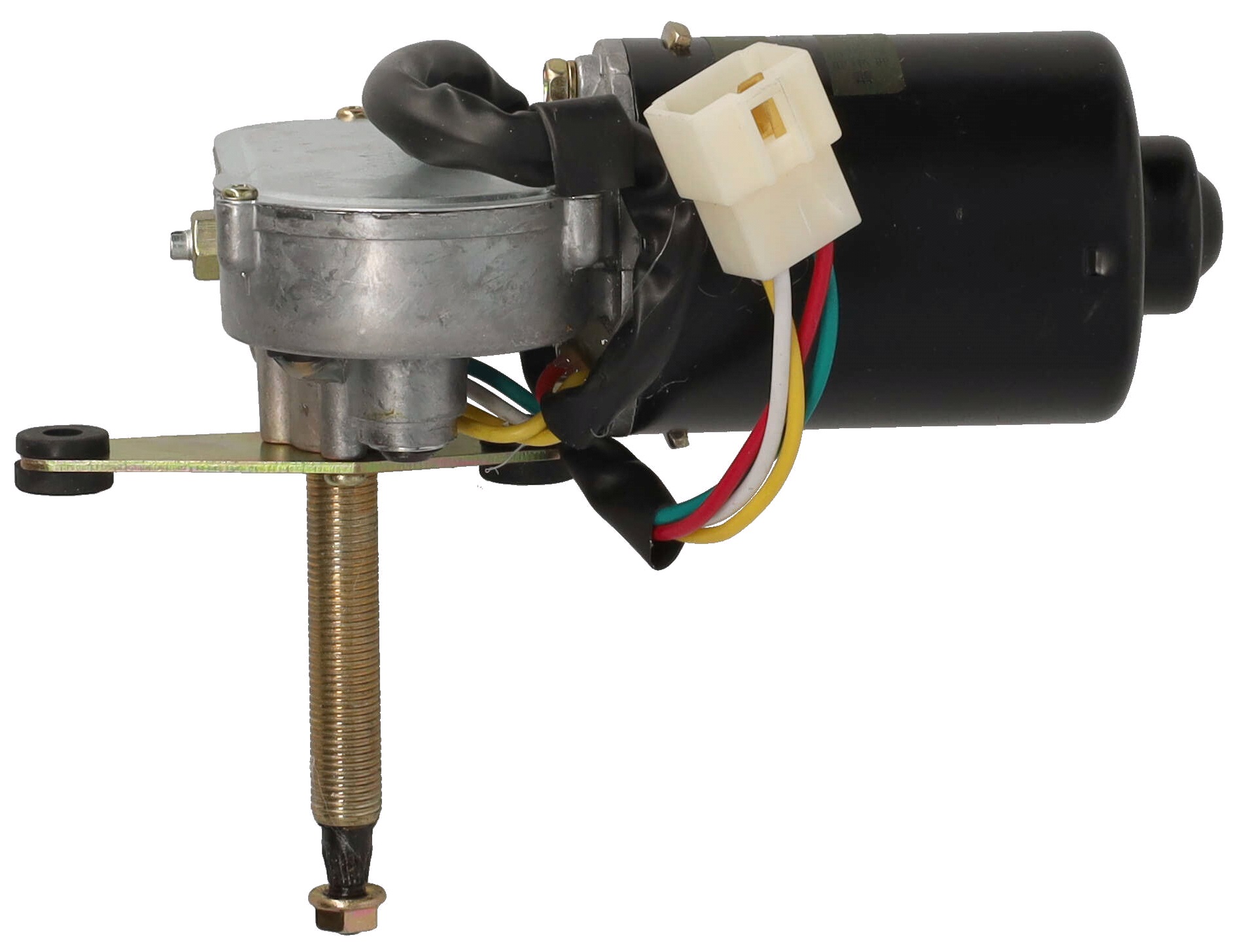

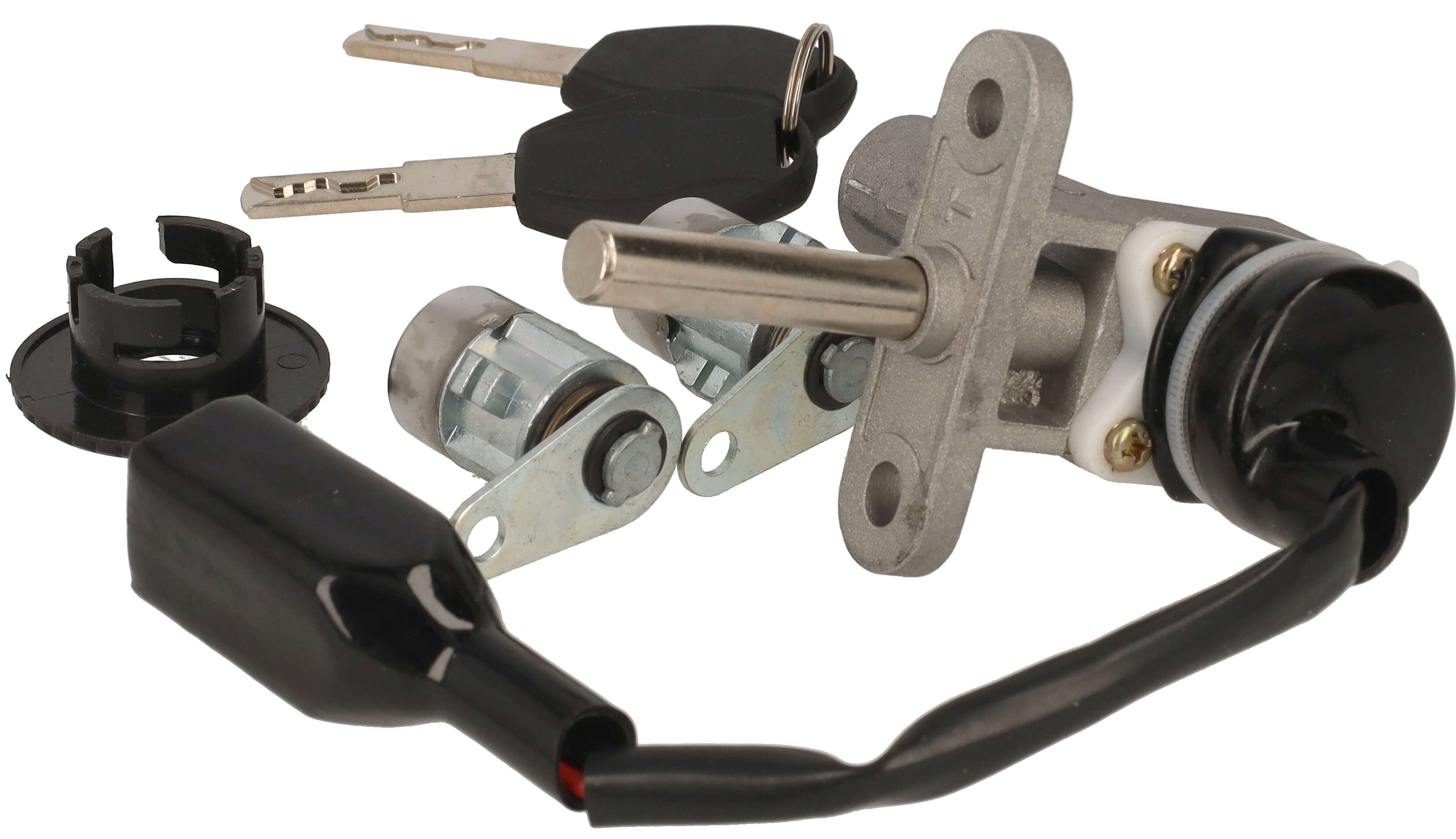

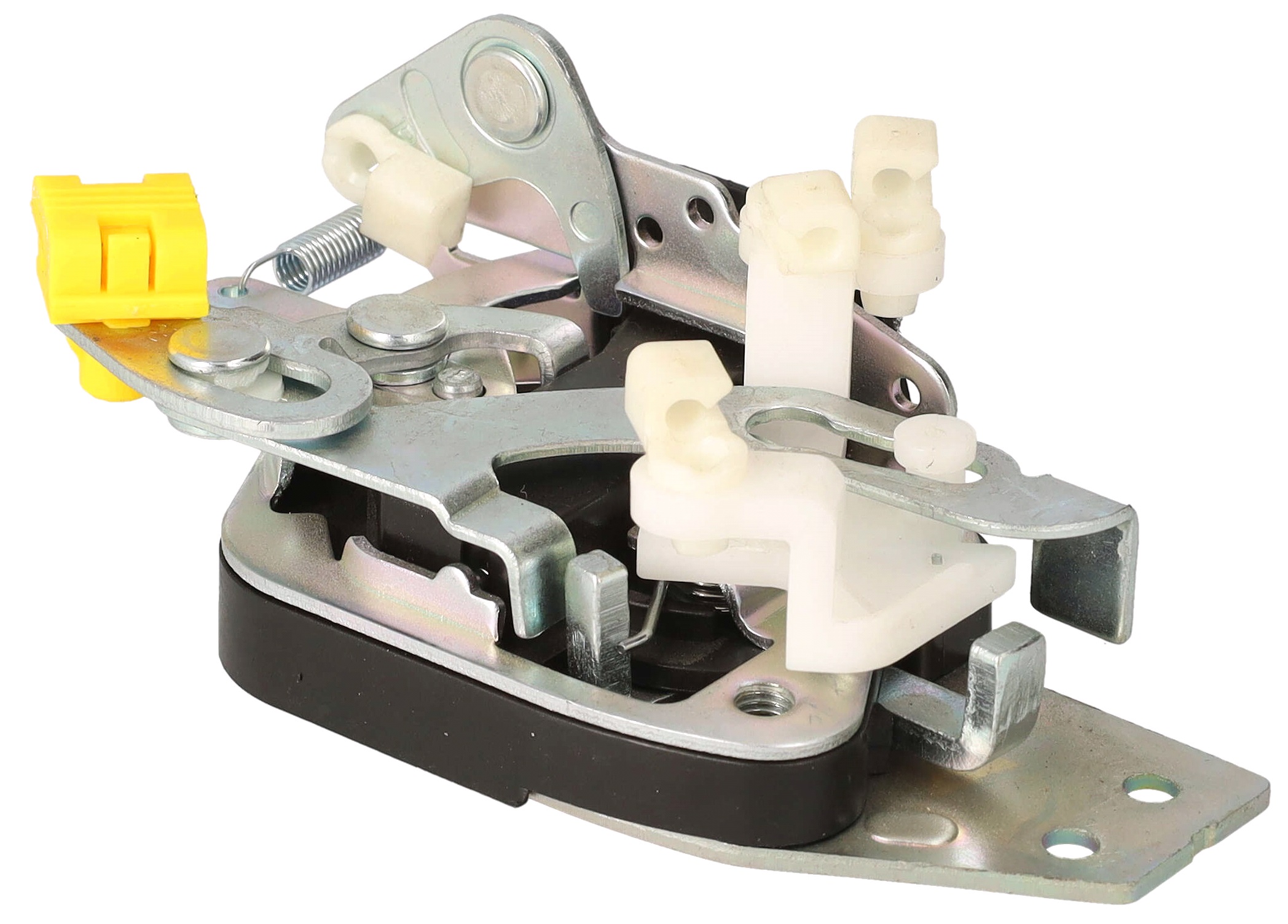

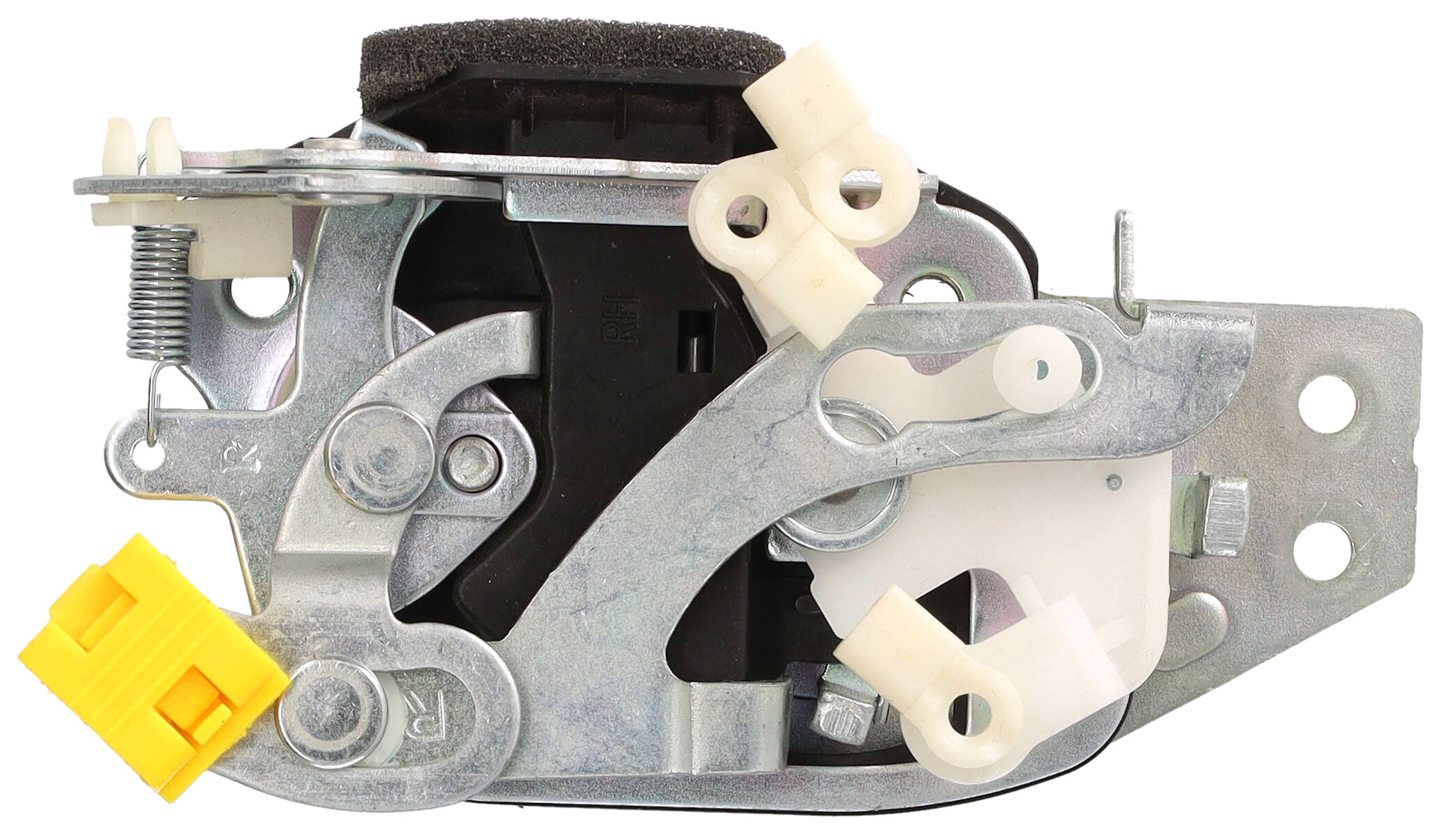

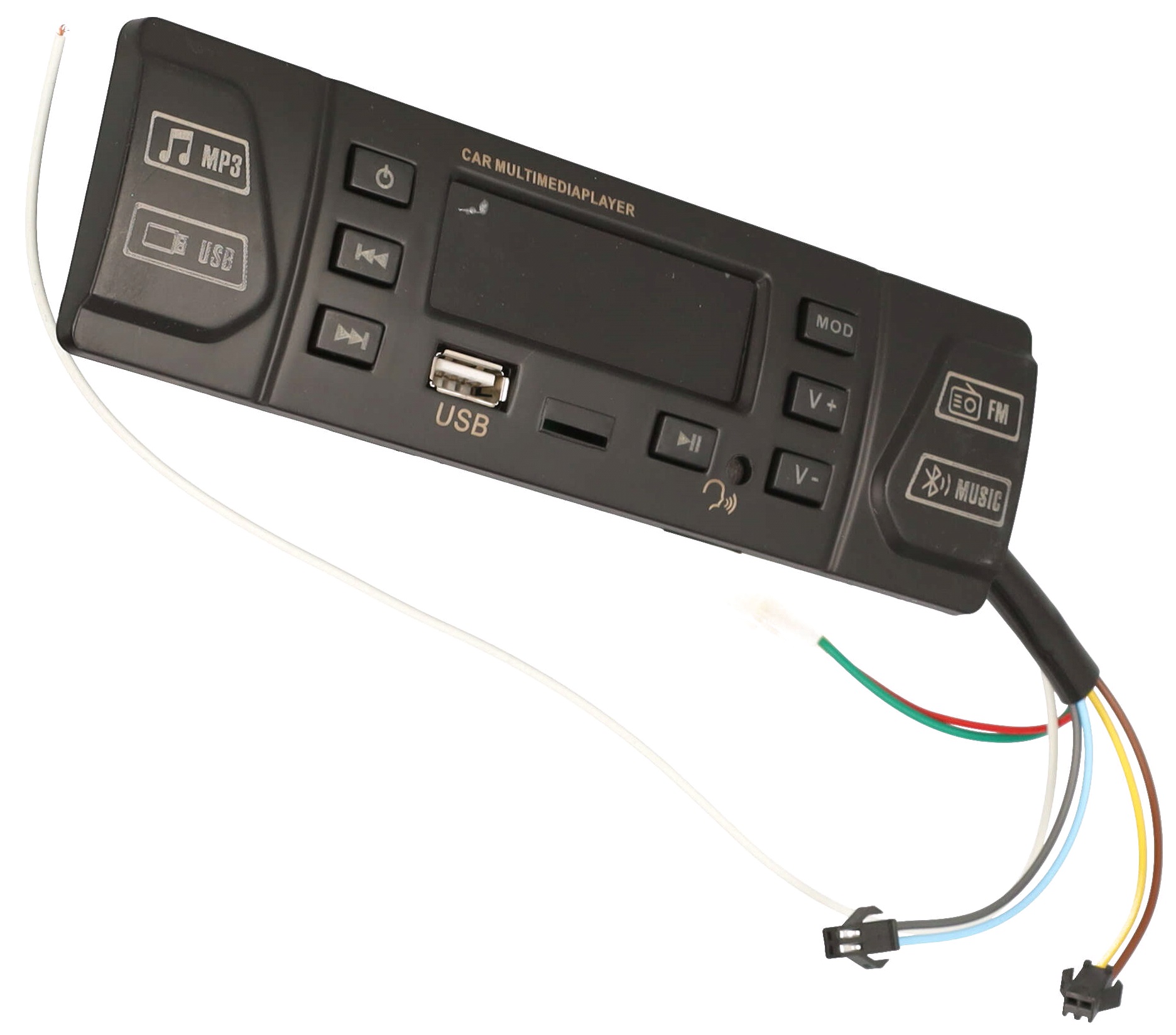

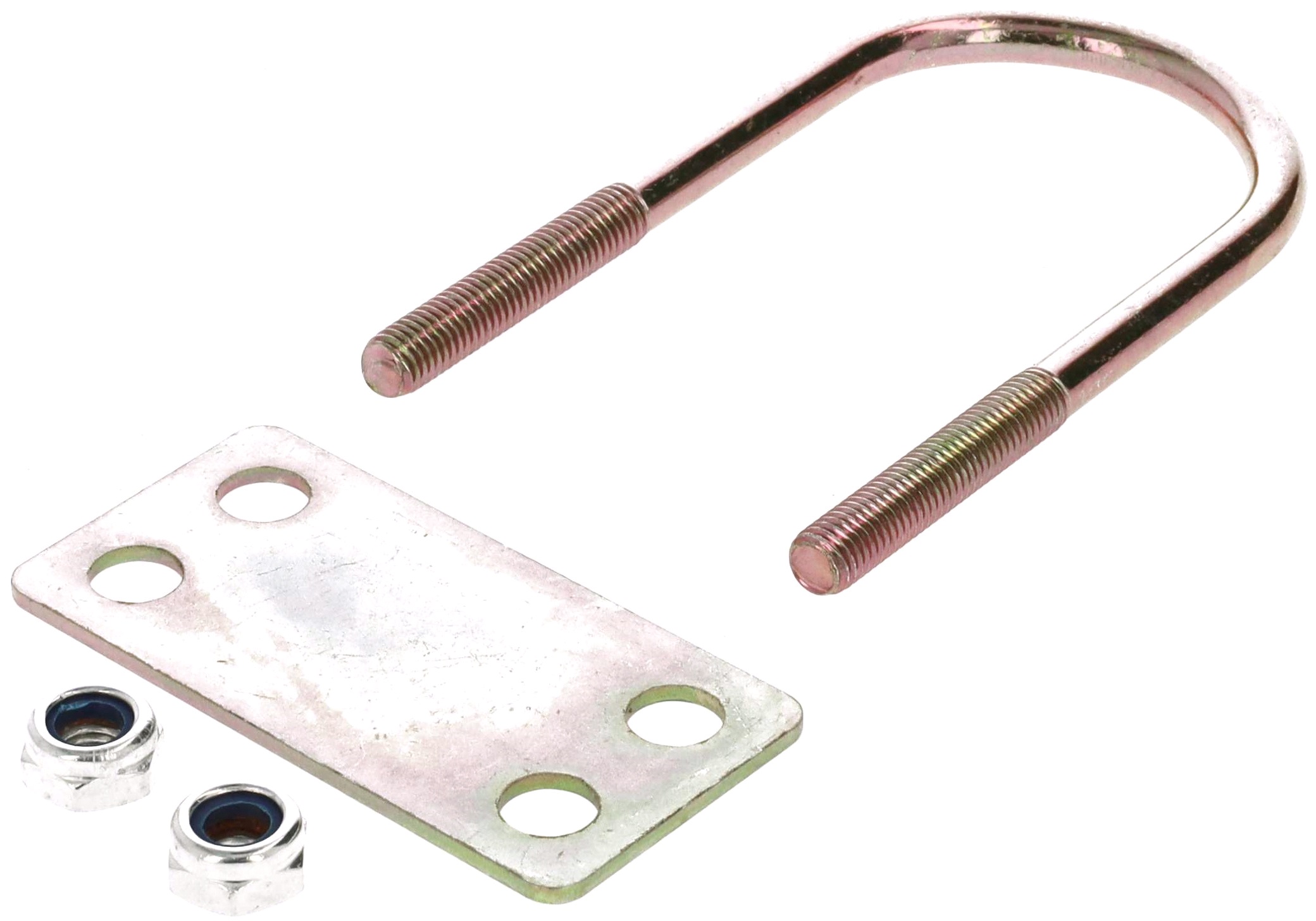

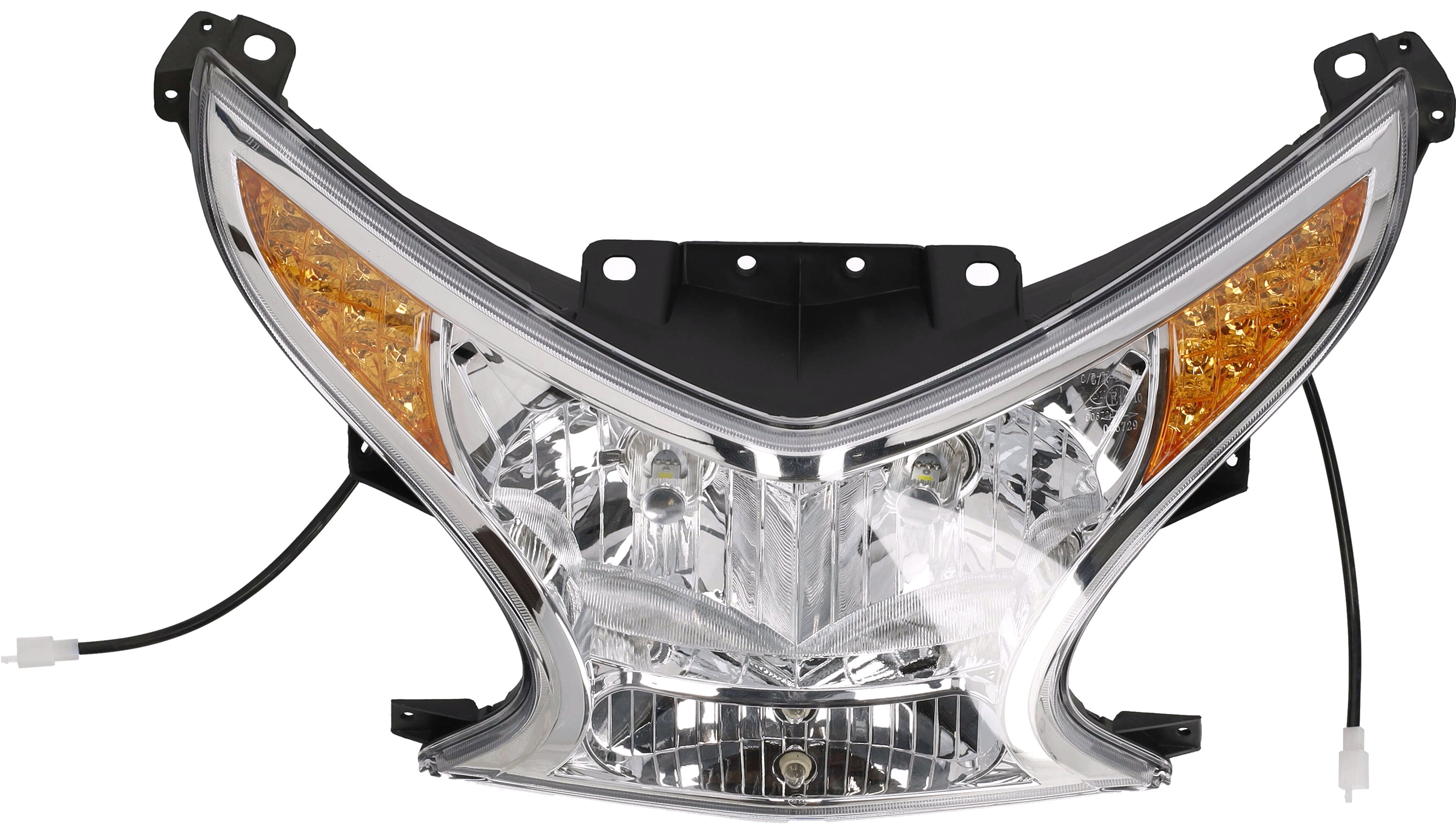

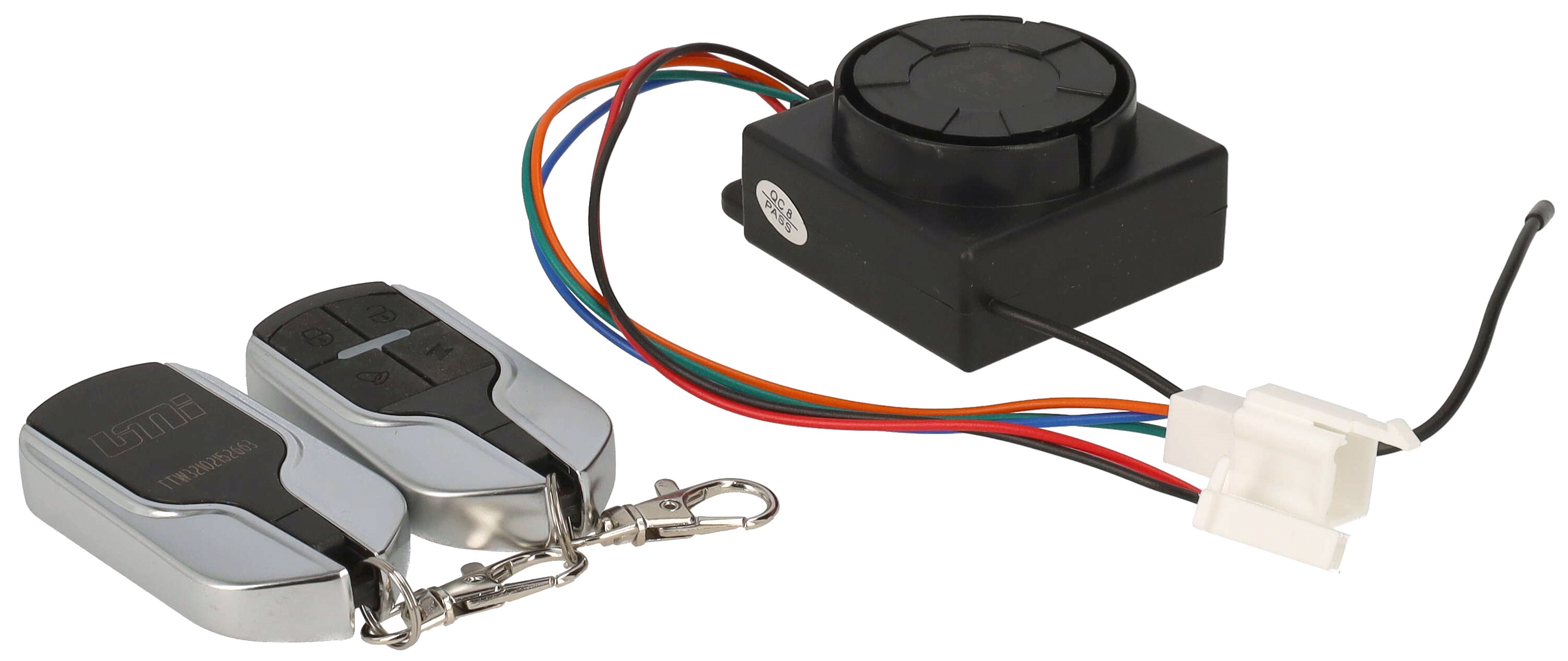

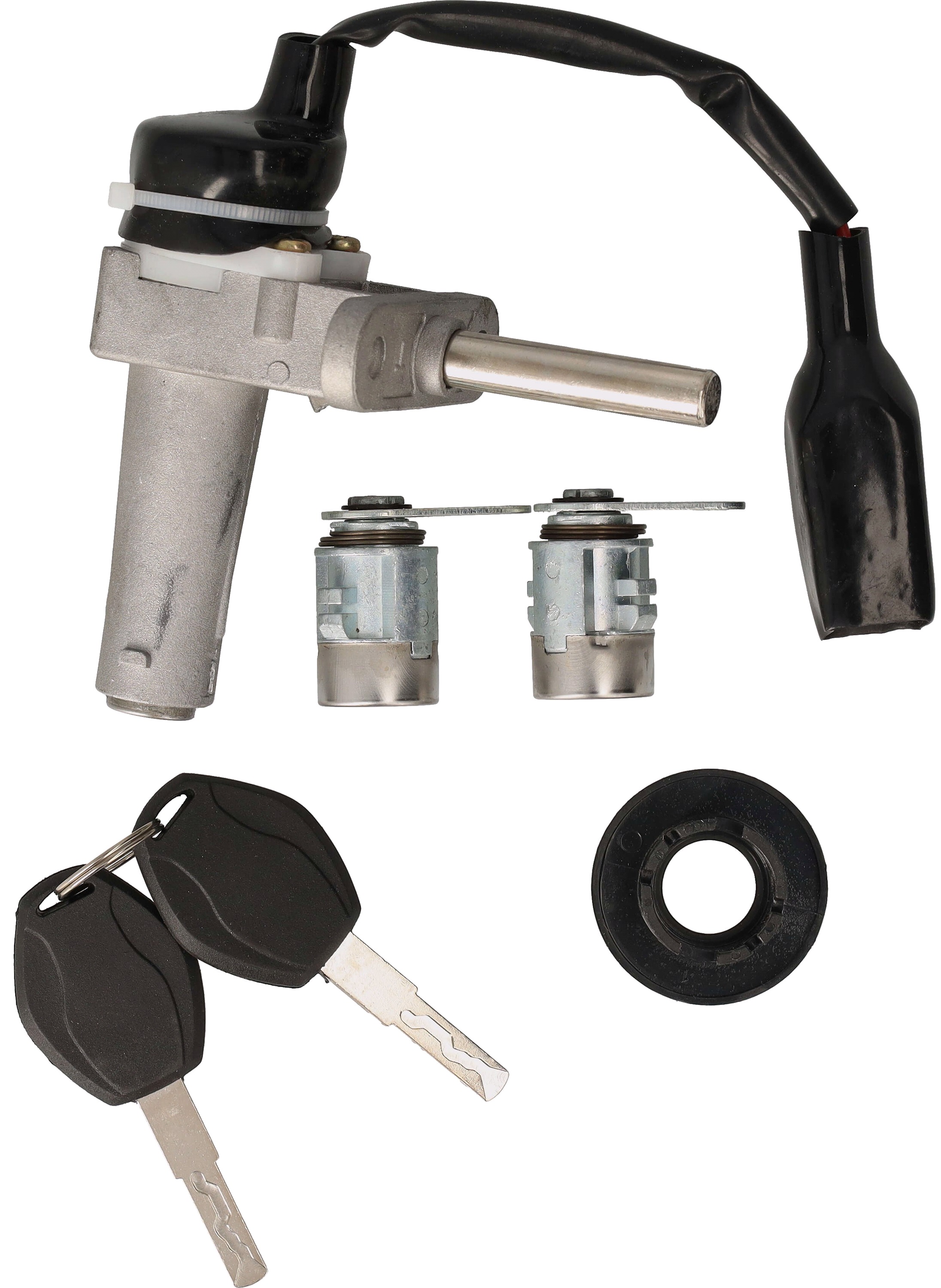

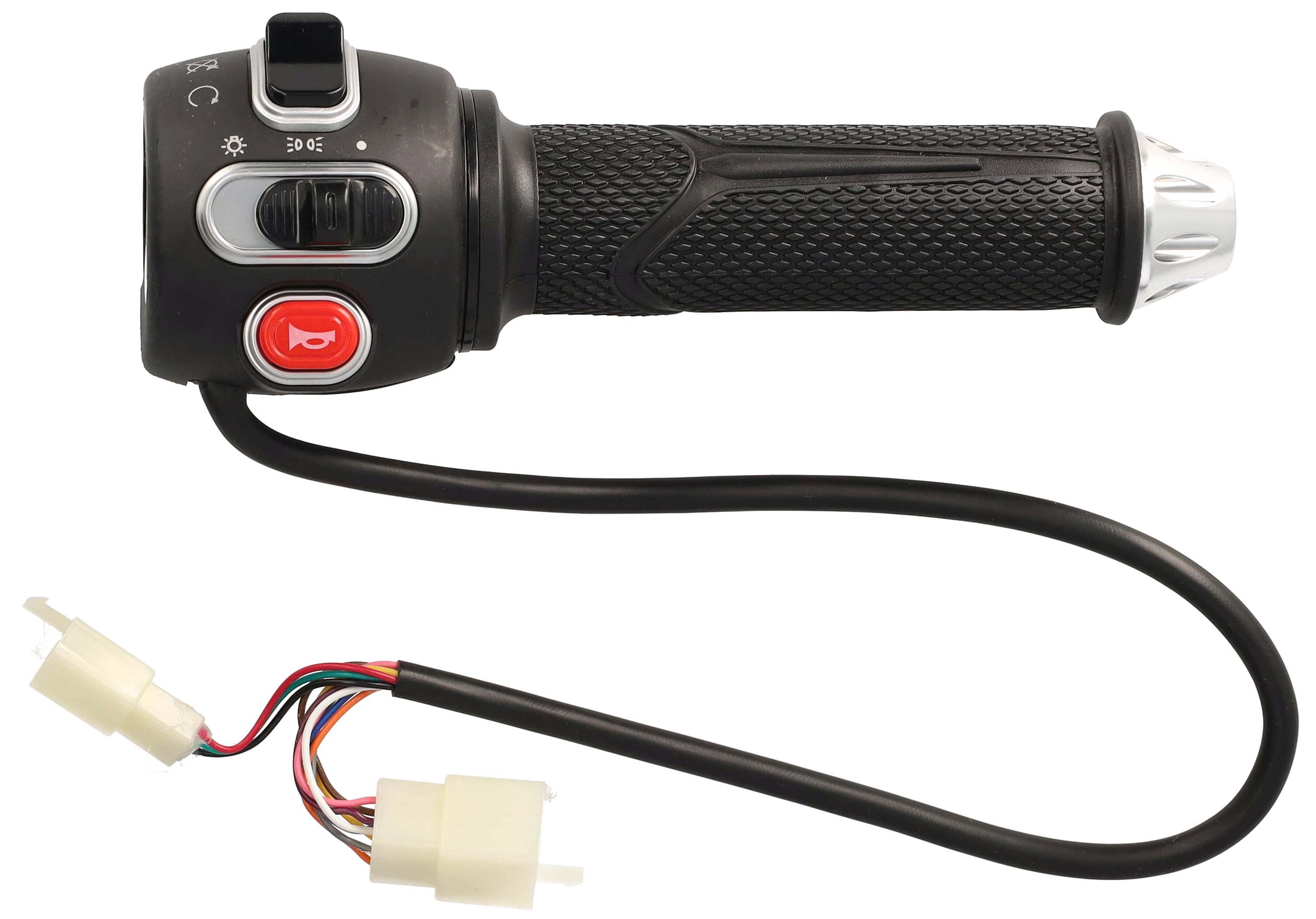

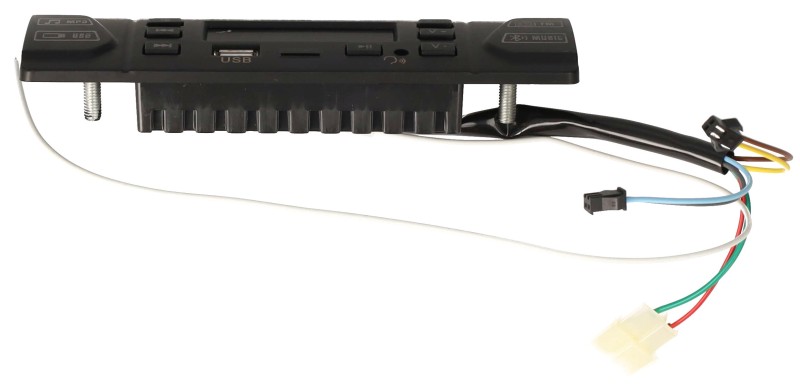

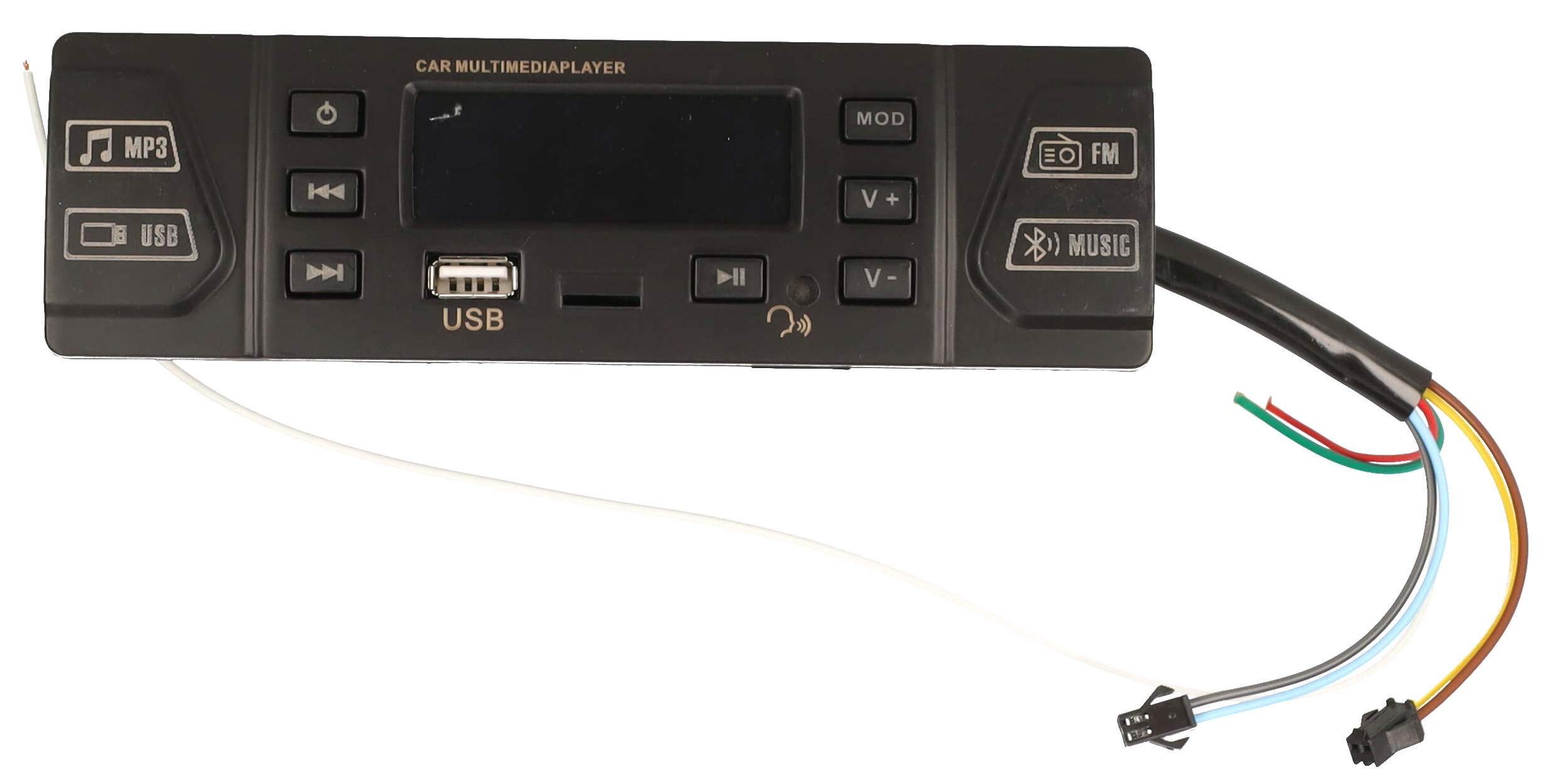

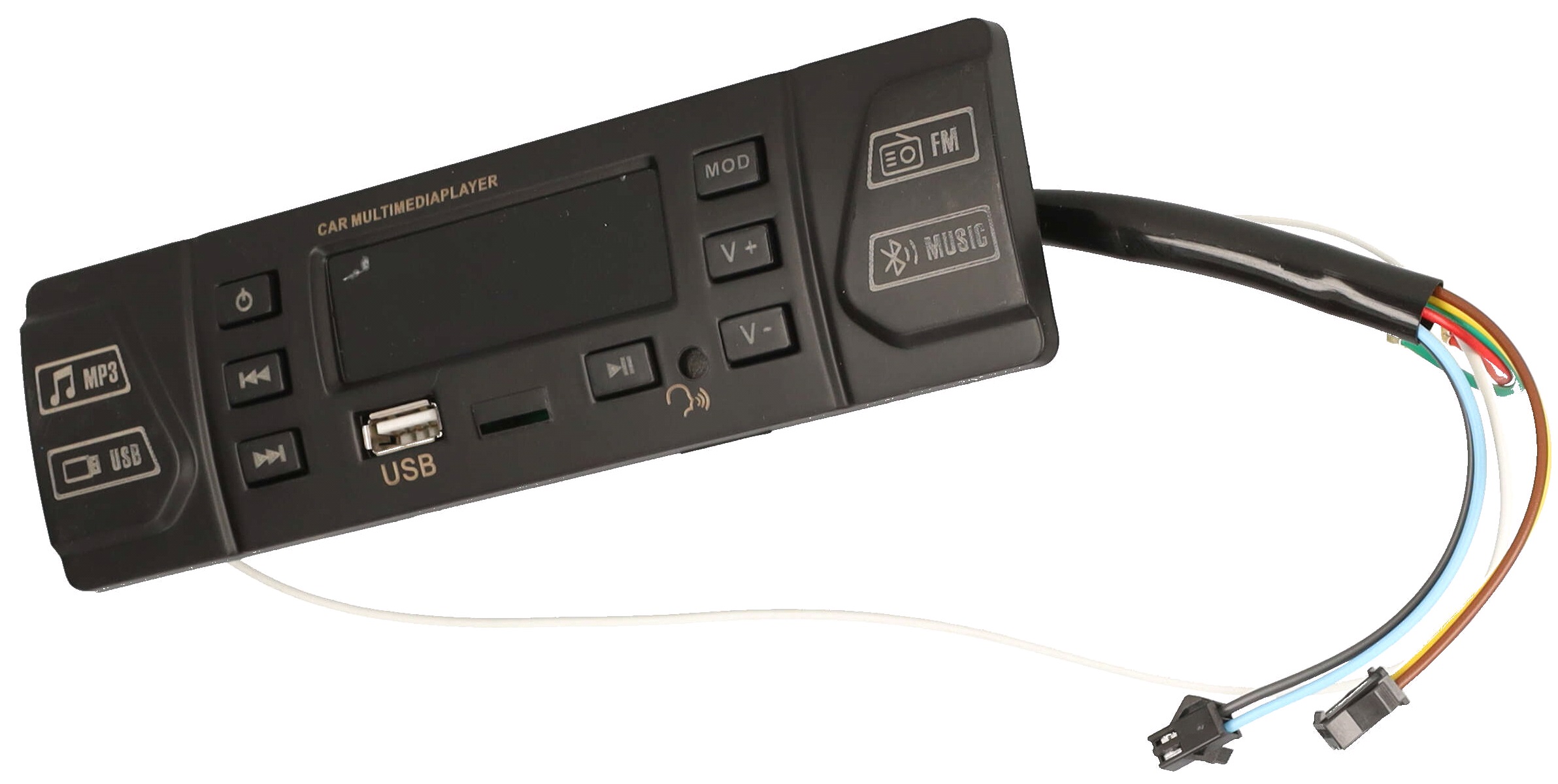

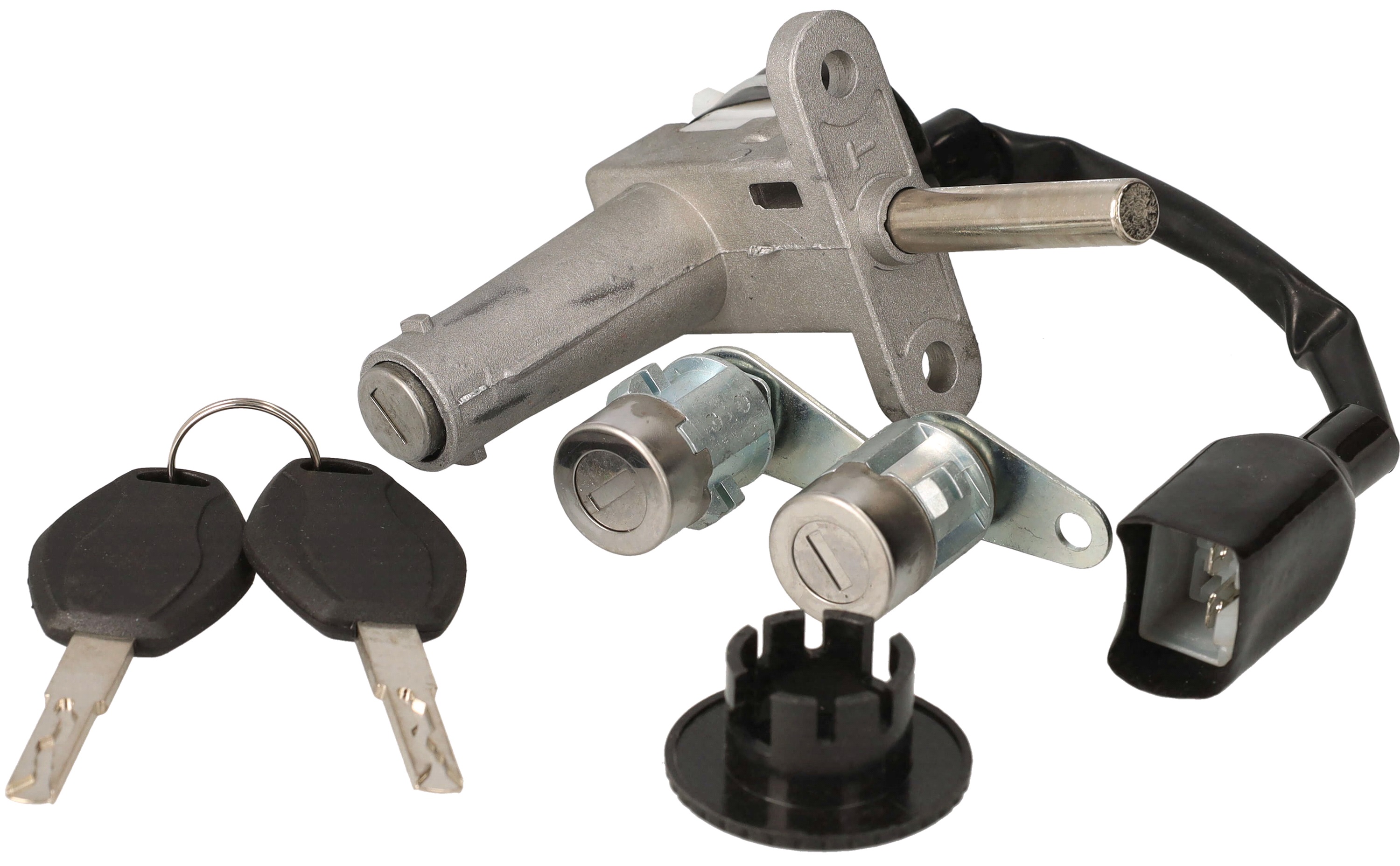

Billeder af diverse reservedele til VGA CabEasy Sport som T. Hansen indtil videre har billeder af.

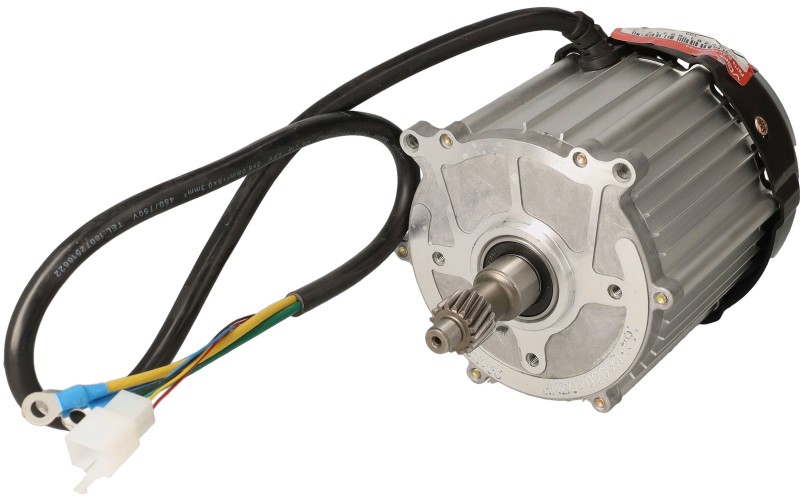

164YC6030405NP
2021?
Hvor kablet går ind stå NF eller NP
Står noget på kinesisk på det store plastikdæksel

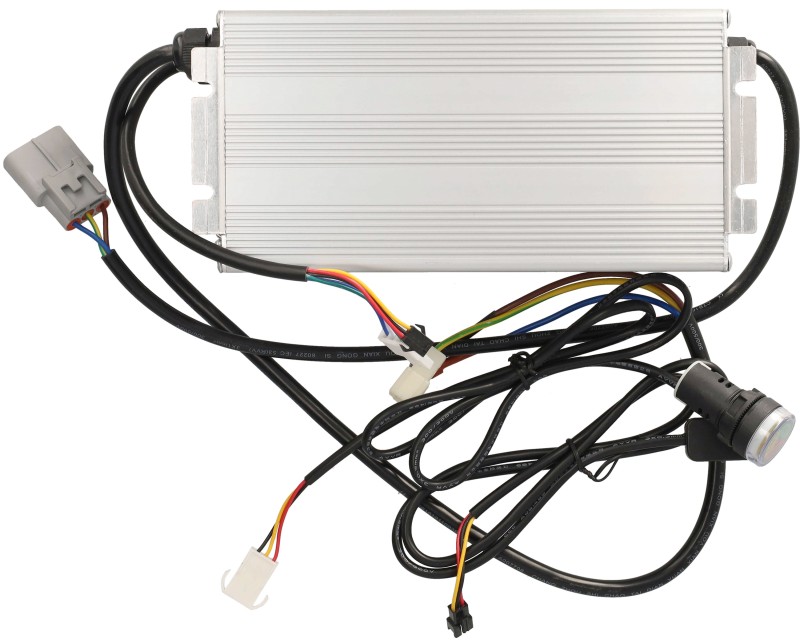

Kabel: Jiangsu Suqian Cable Technology Co Ltd KFV 3x6.0mm²+5x0.3mm² 450/750V TEL:18072516622
Pakdåse: måske BUC 62C3RS

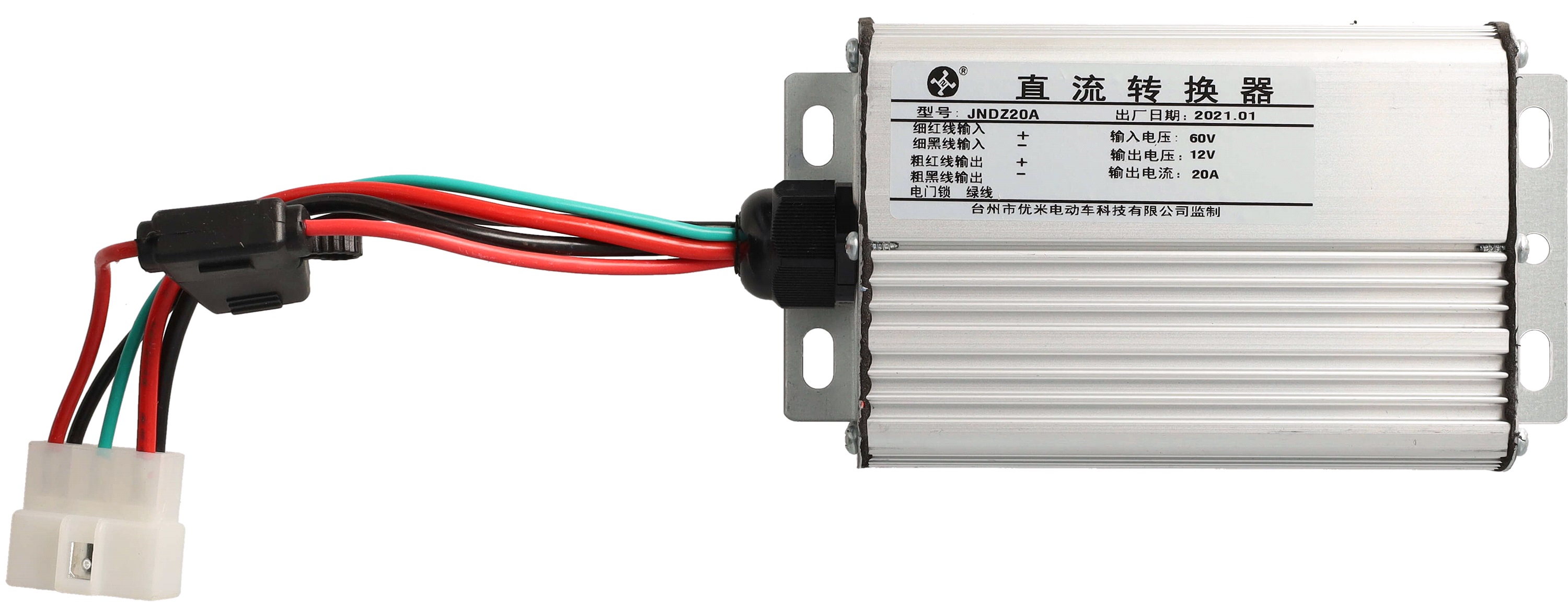

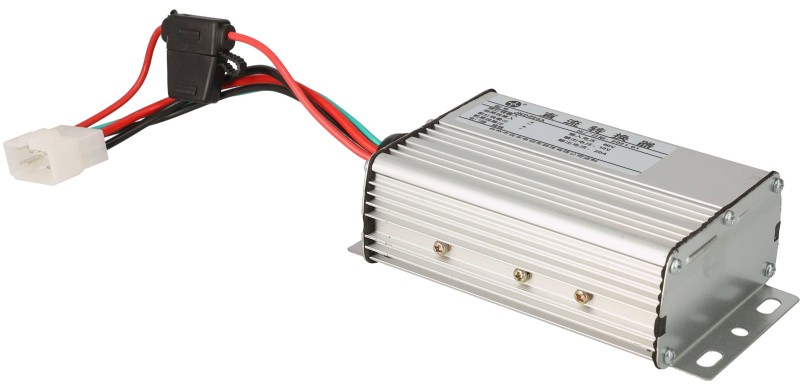

JNDZ20A 2021.01
60V
12V
20A

02
2020-09
xinchi

LMI

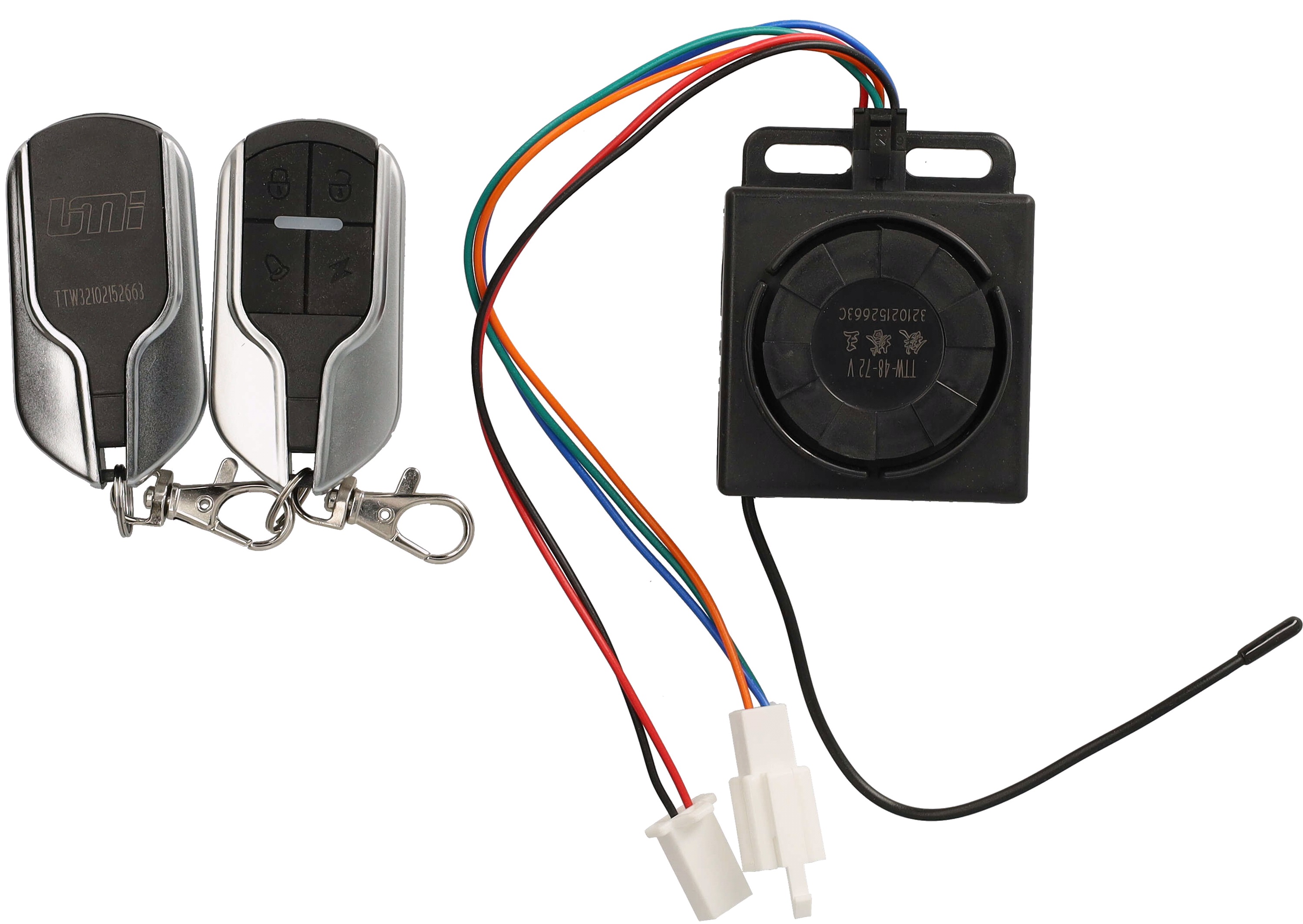

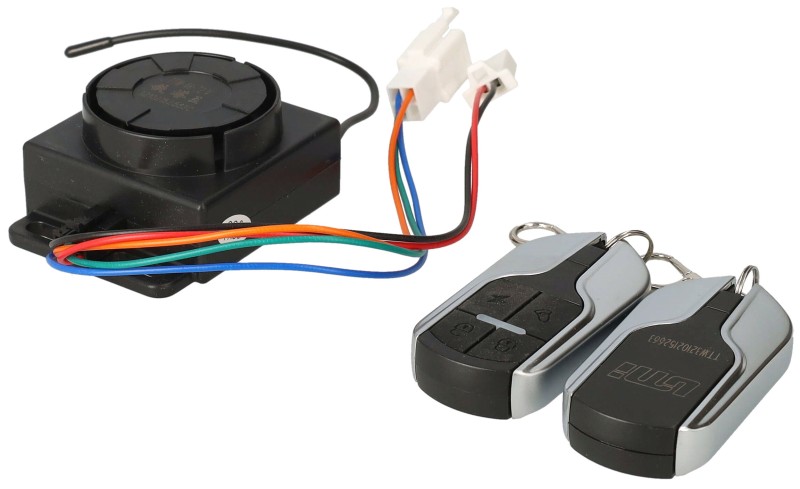

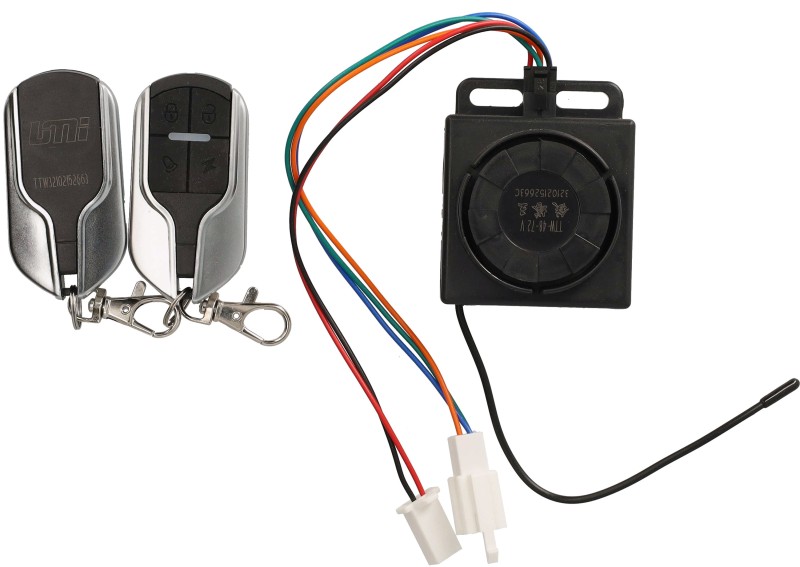

TTW32102152663

TTW-48-72 V
32102152663C

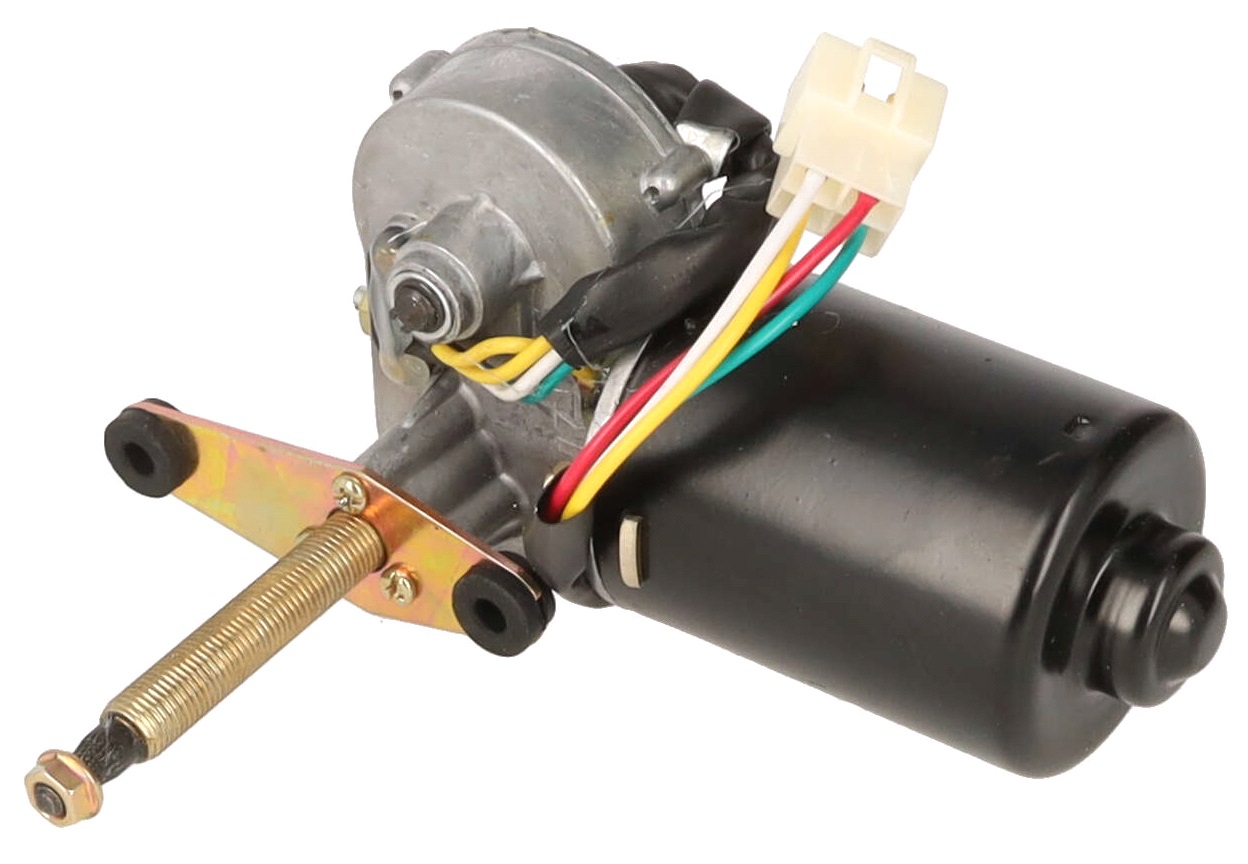

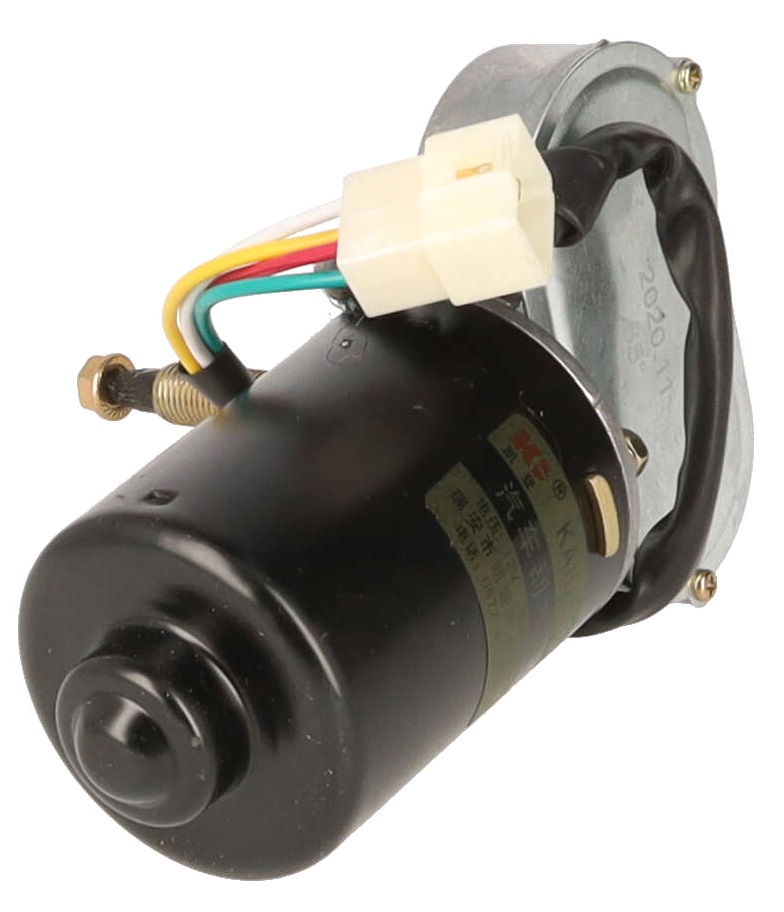

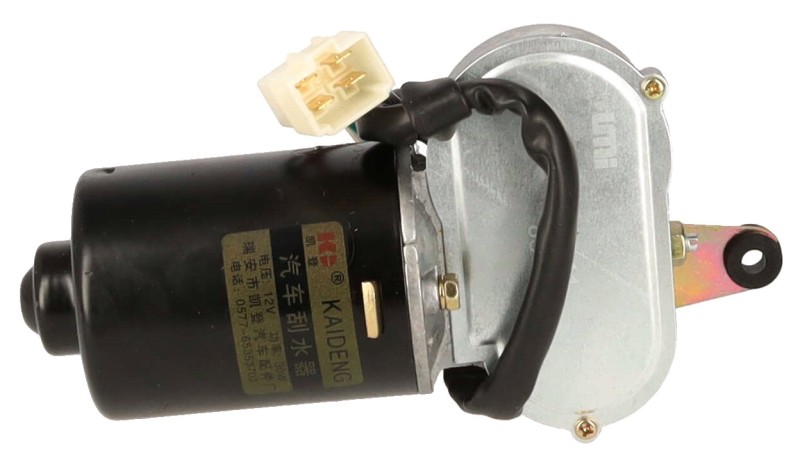

KAIDENG
12V 30W
0577-65353703

LMI
2020-11

[scootergrisen]

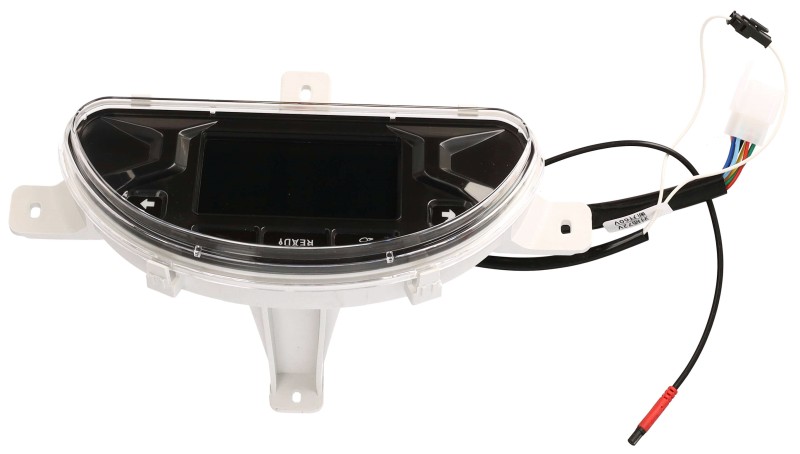

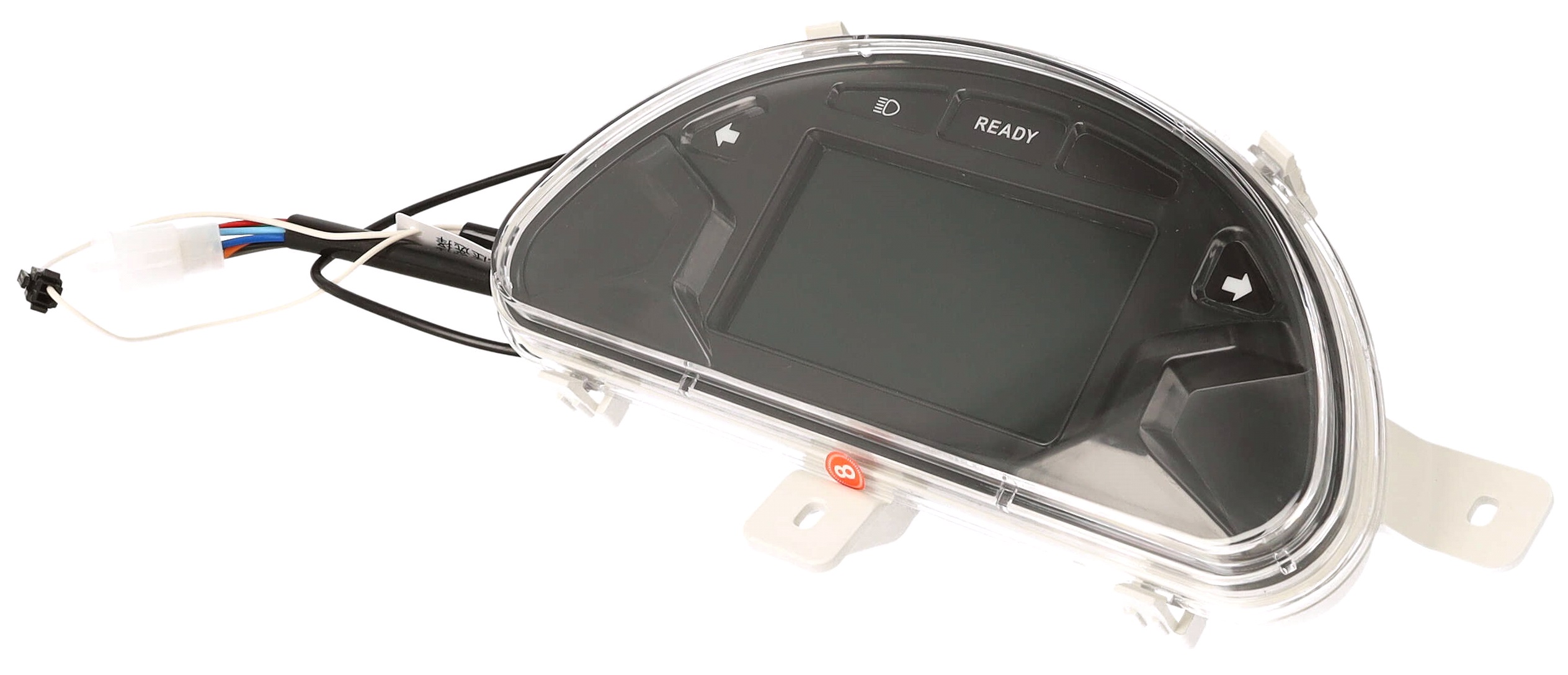

Instrument digital, CabEasy sPORT
Der er et skilt på ledningerne med stikket der kan tages fra hinanden hvor der står noget med 72V og 60V.
Der står nok at stikket skal være samlet hvis displayet bruger i et køretøj med 72V-system og adskilt når det bruges i et køretøj med 60V-system.
Men VGA CabEasy Sport har 60V-system men på reservedelsbilledet er stikket samlet.
Det kunne måske tænkes at give nogle problemer. Måske forkert visning af opladningsniveau.

Der står muligvis følgende.

对插72V
断开60V

Maskinoversættelse.

Plugging in 72V
Disconnect 60V

Plugged 72V
Disconnected 60V

[scootergrisen]

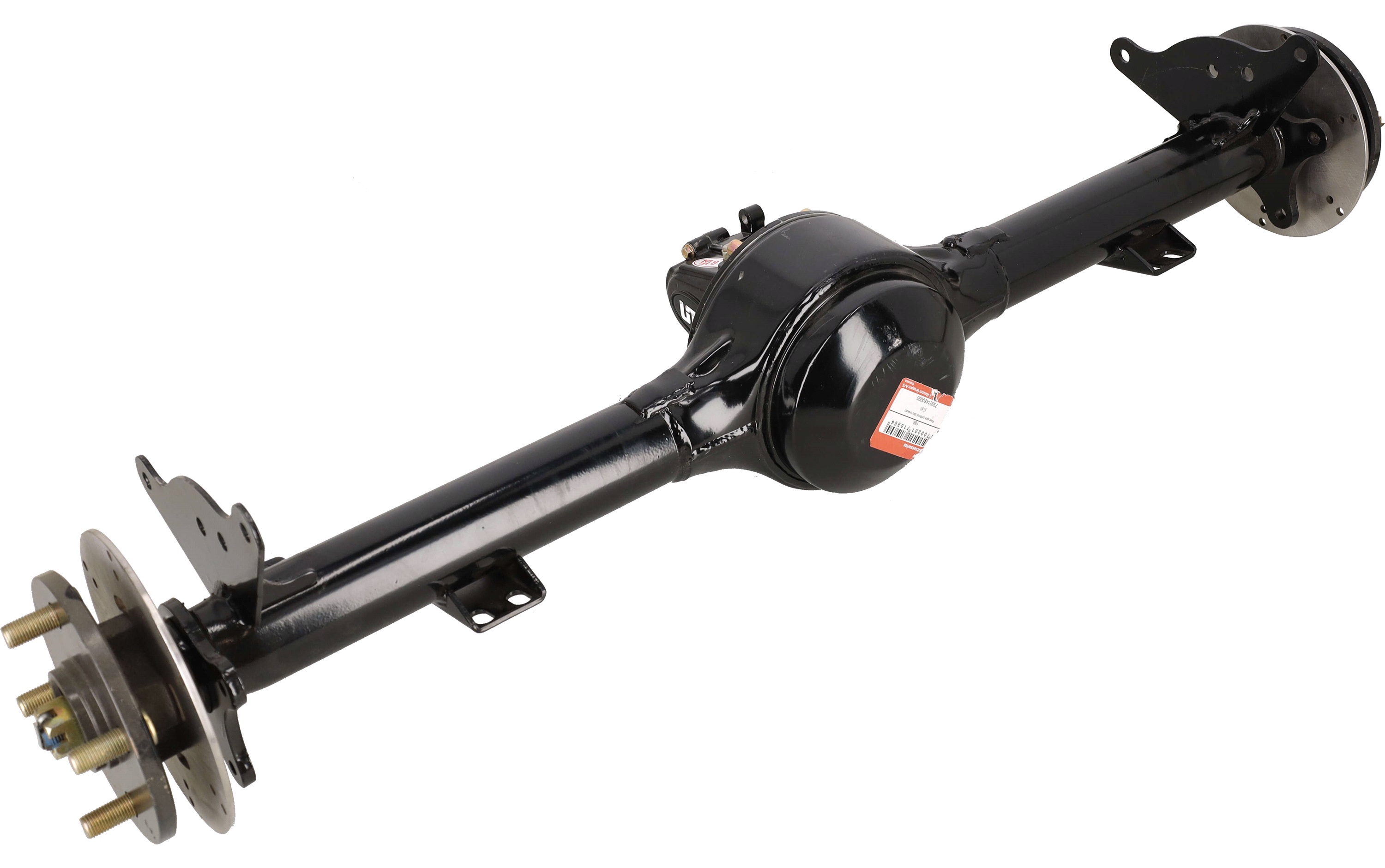

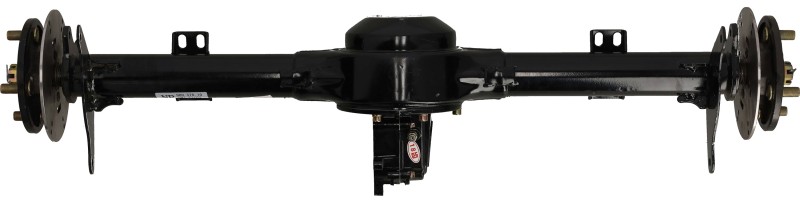

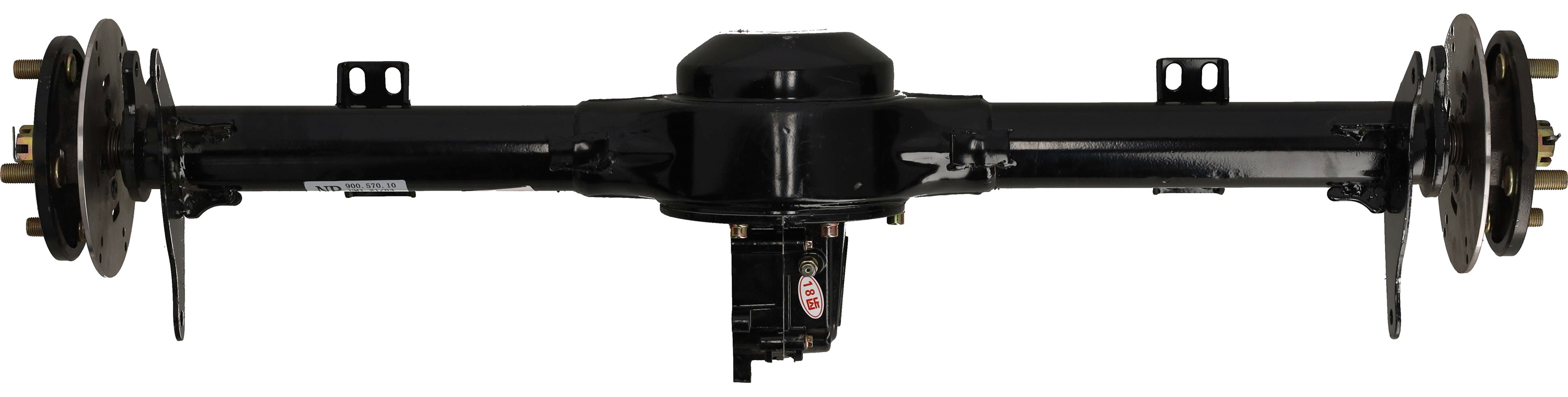

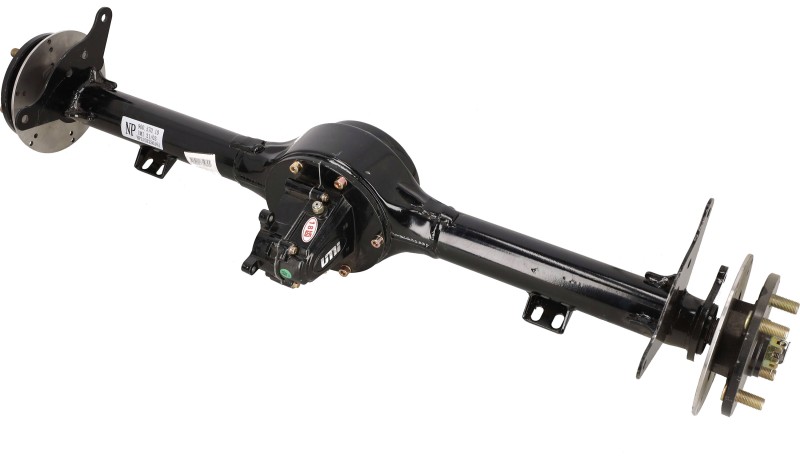

Bagaksel komp. inkl. differentiale, CabEasy Sport
NP
900. 570. 10
MI 21/03
BP2102250161

UMI

[scootergrisen]

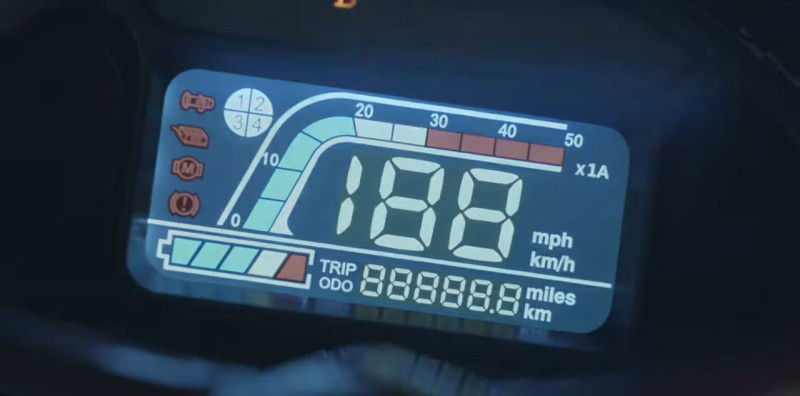

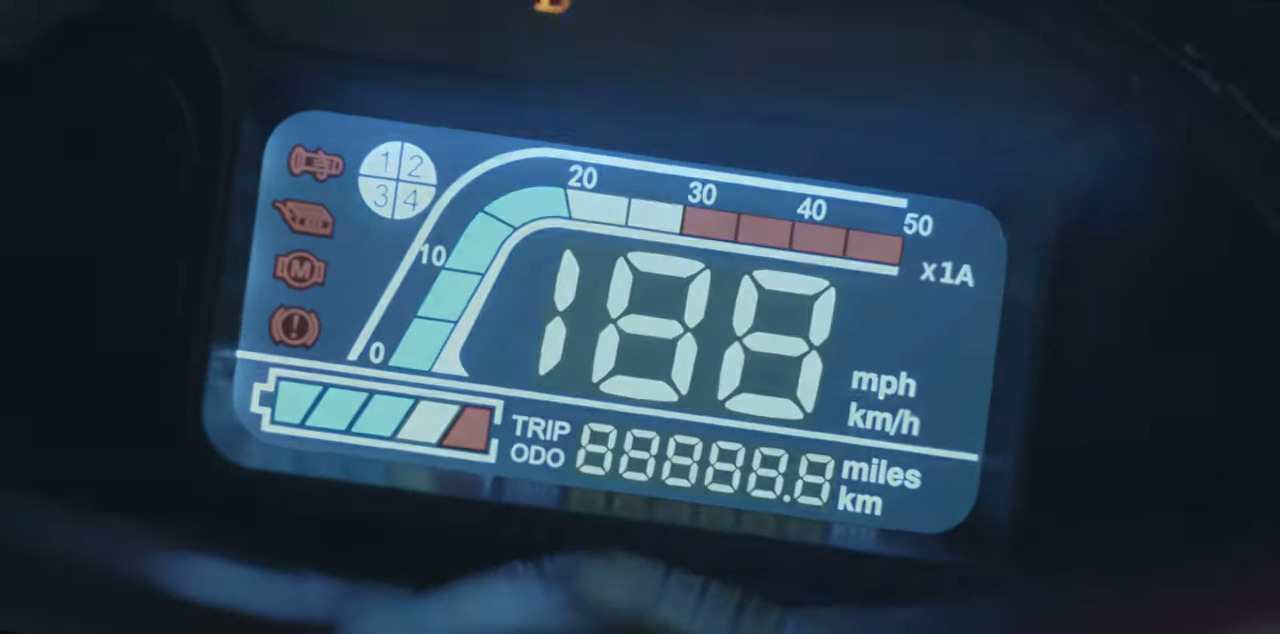

Her kan man se alle de forskellige ting på displayet.

[scootergrisen]

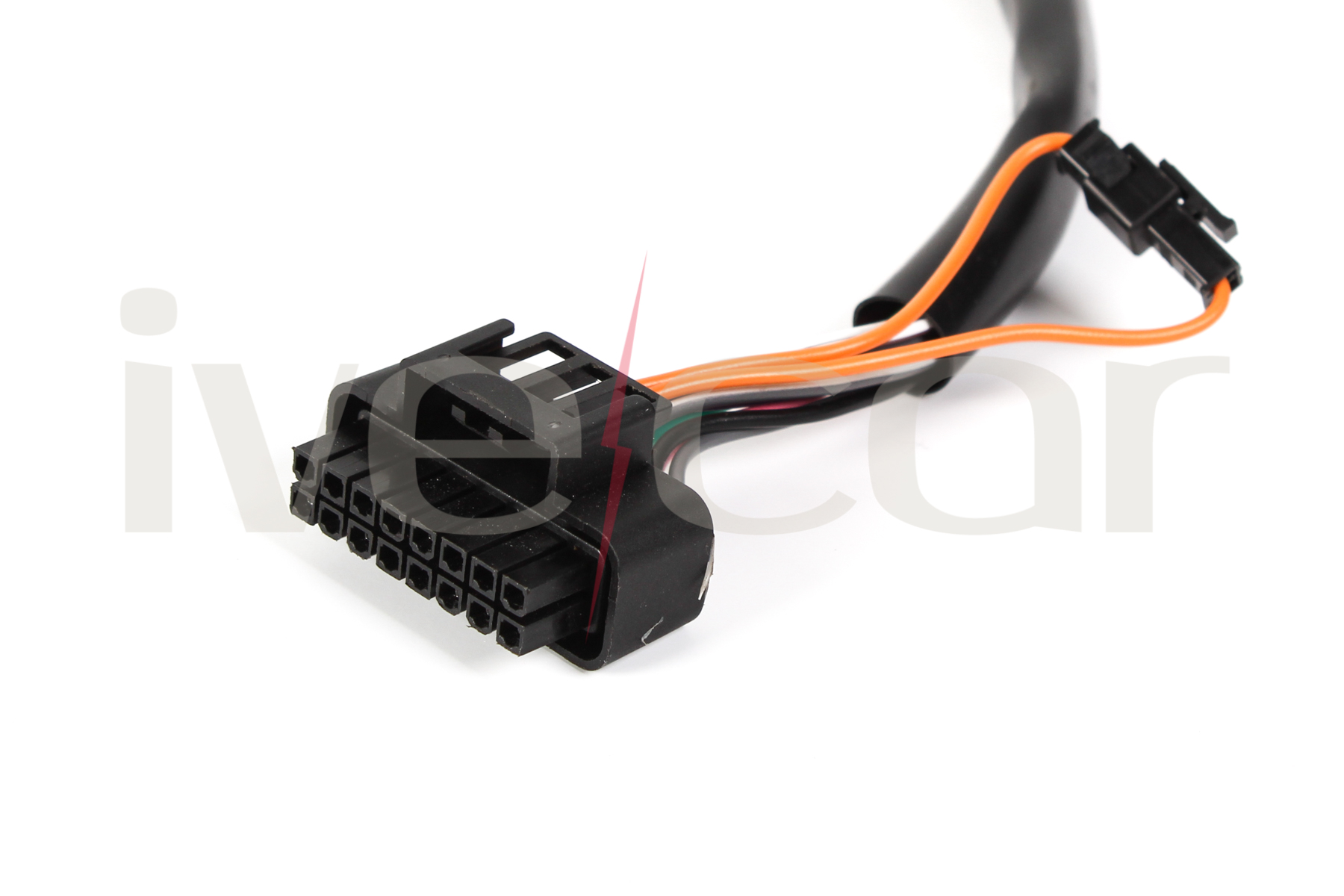

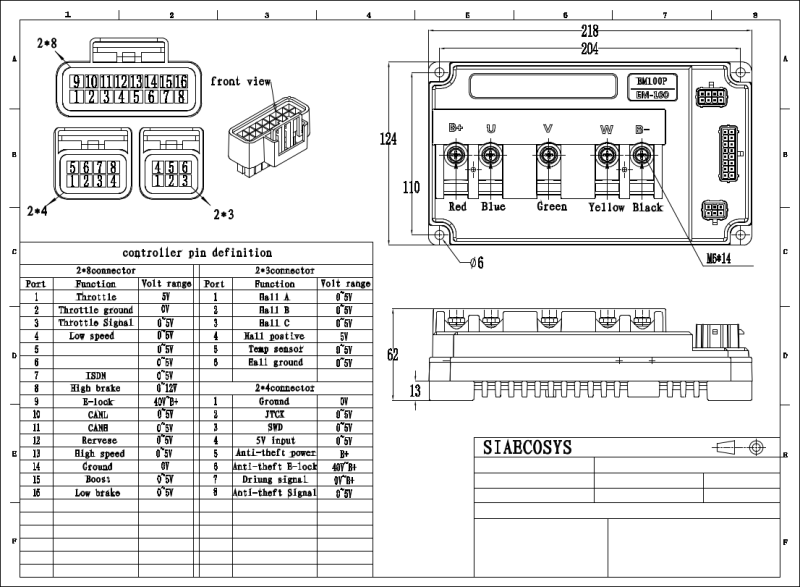

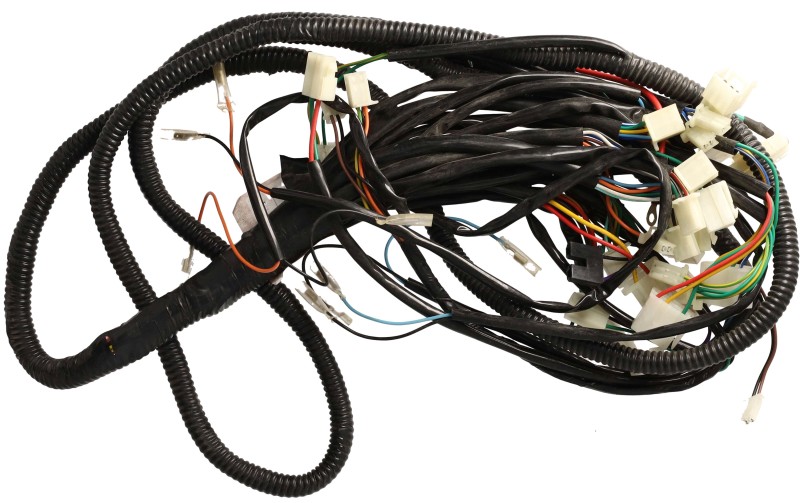

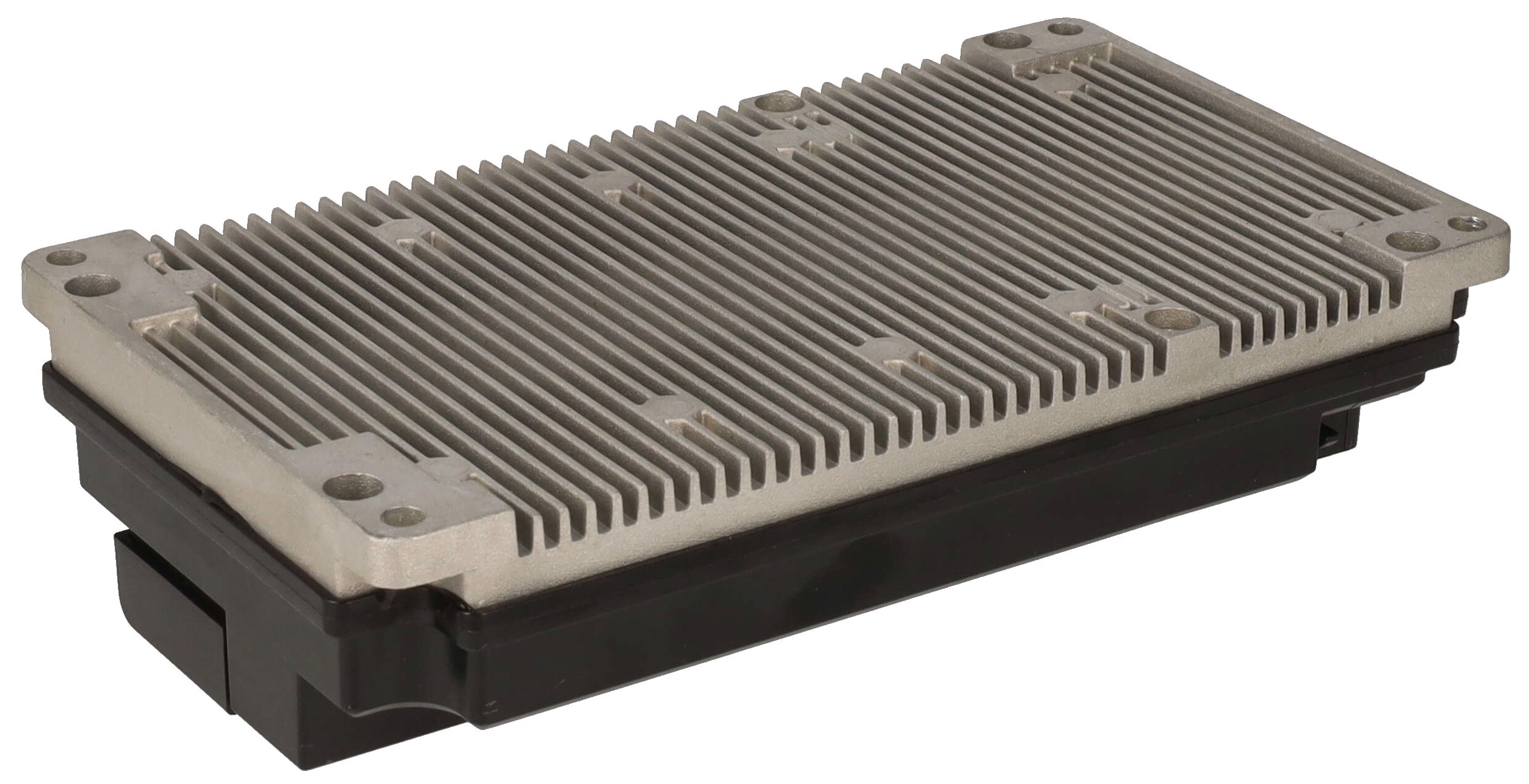

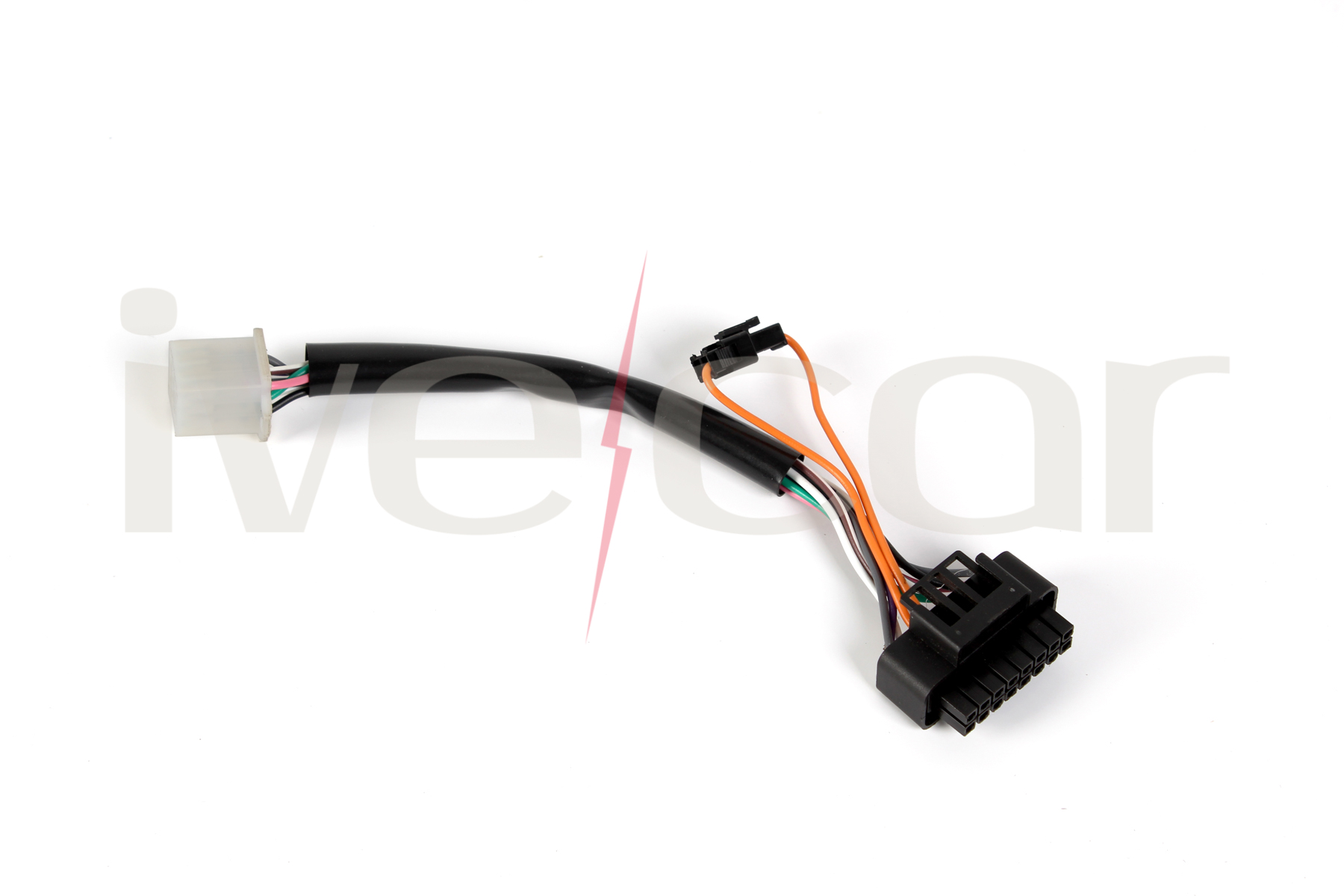

Her kan man se der er 2 orange ledninger der kortsluttes i et stik.

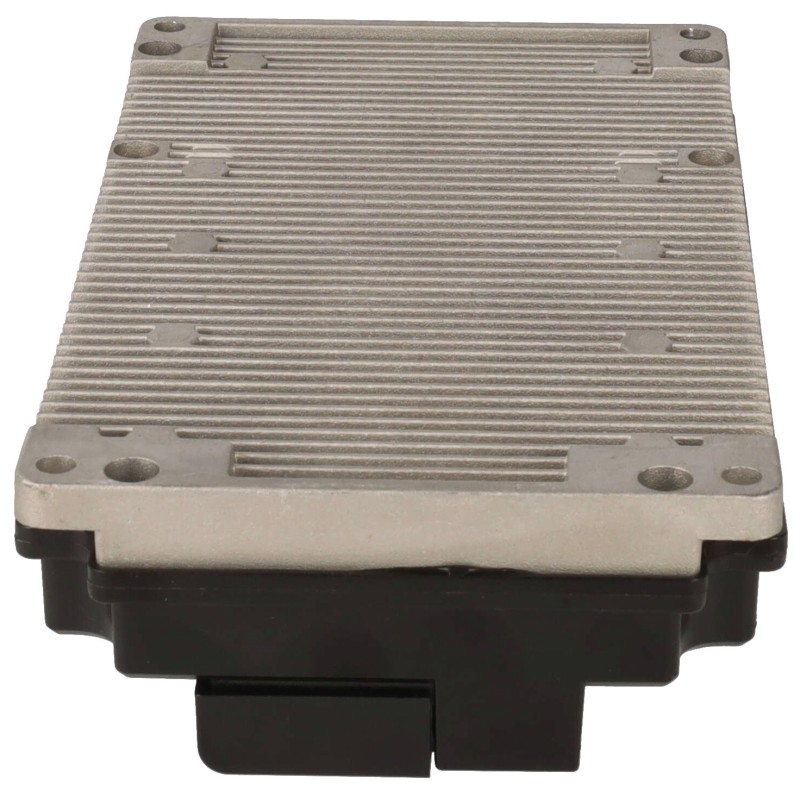

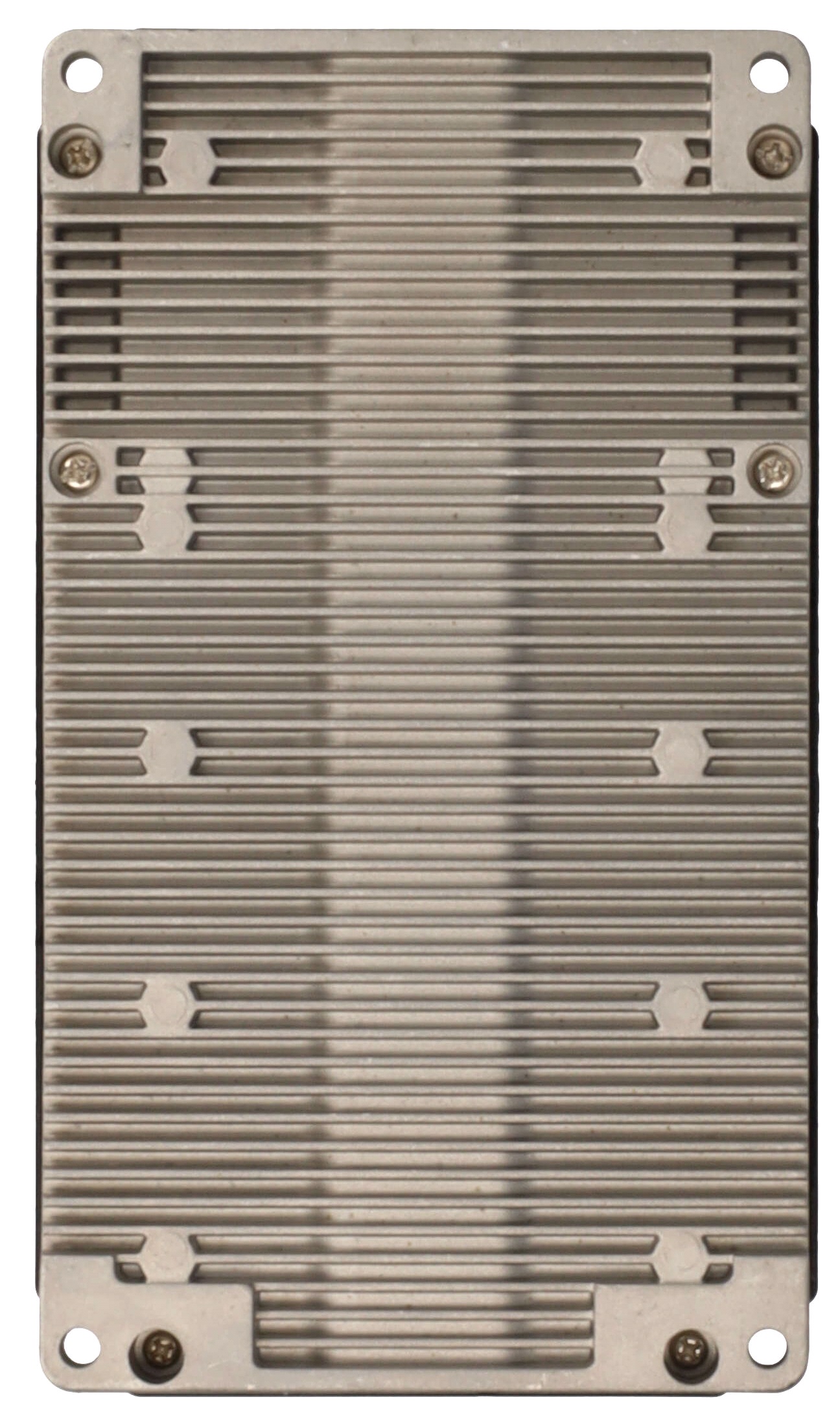

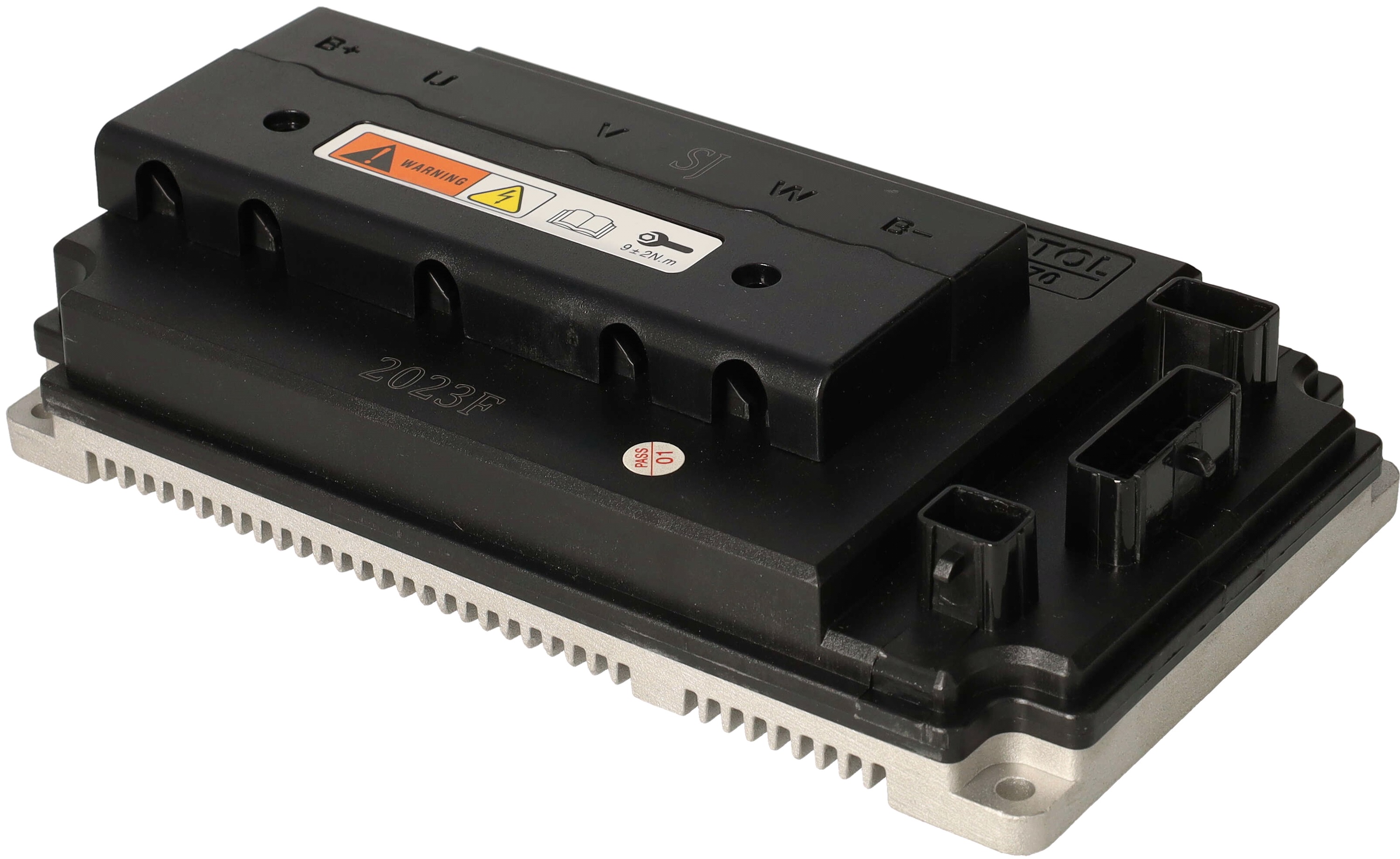

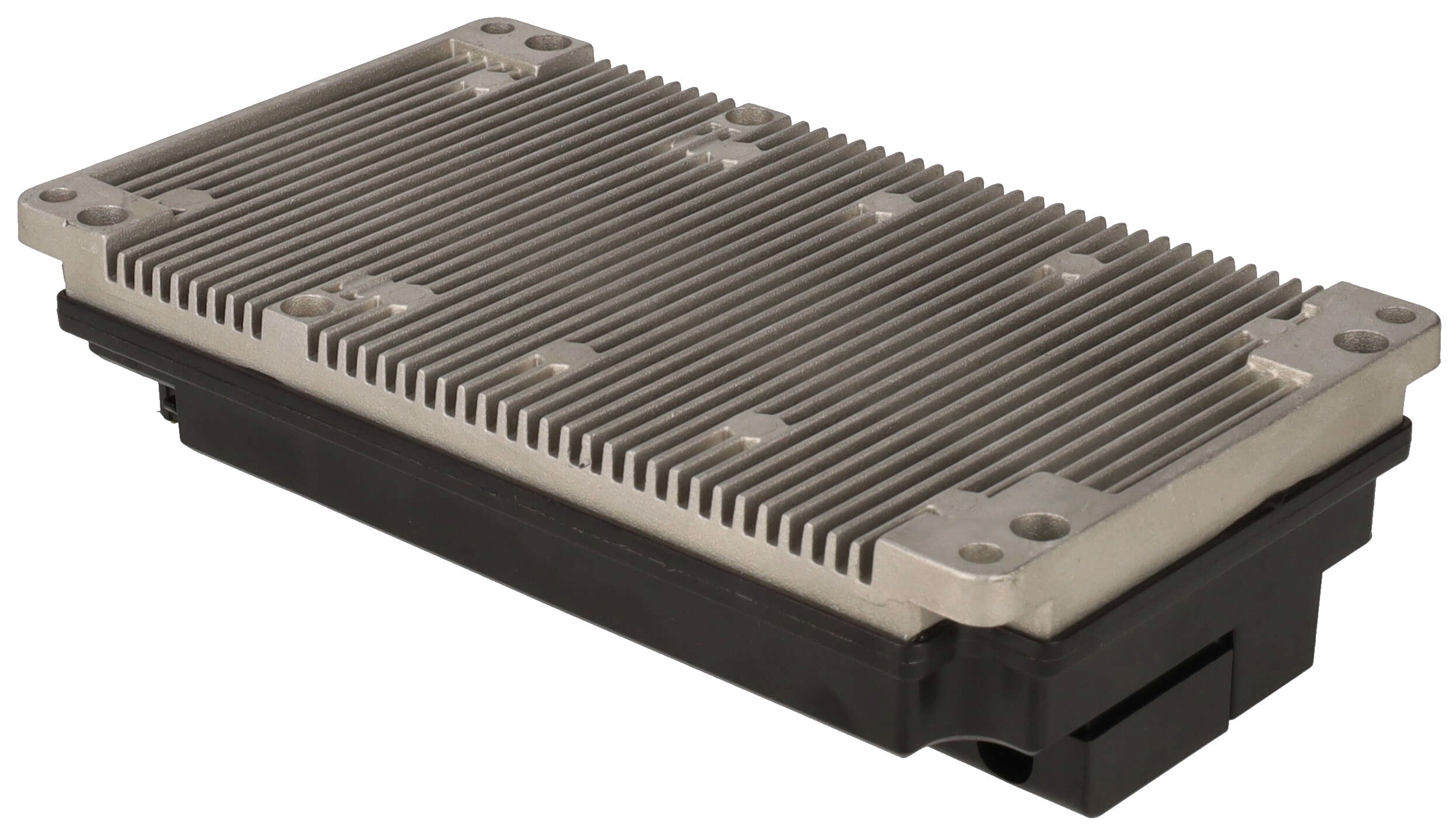

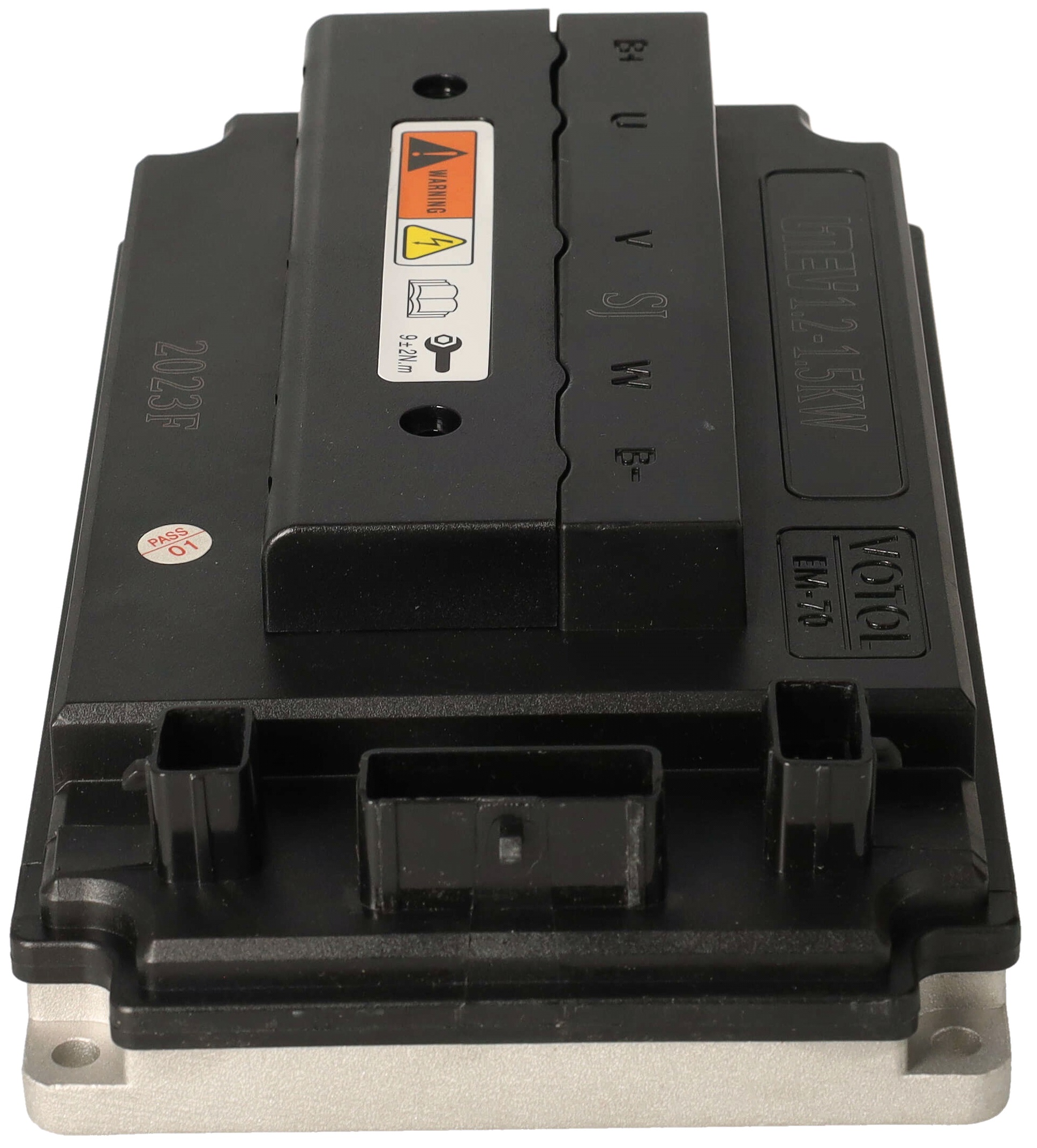

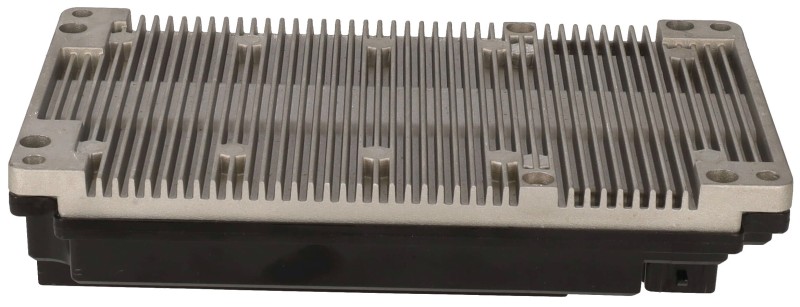

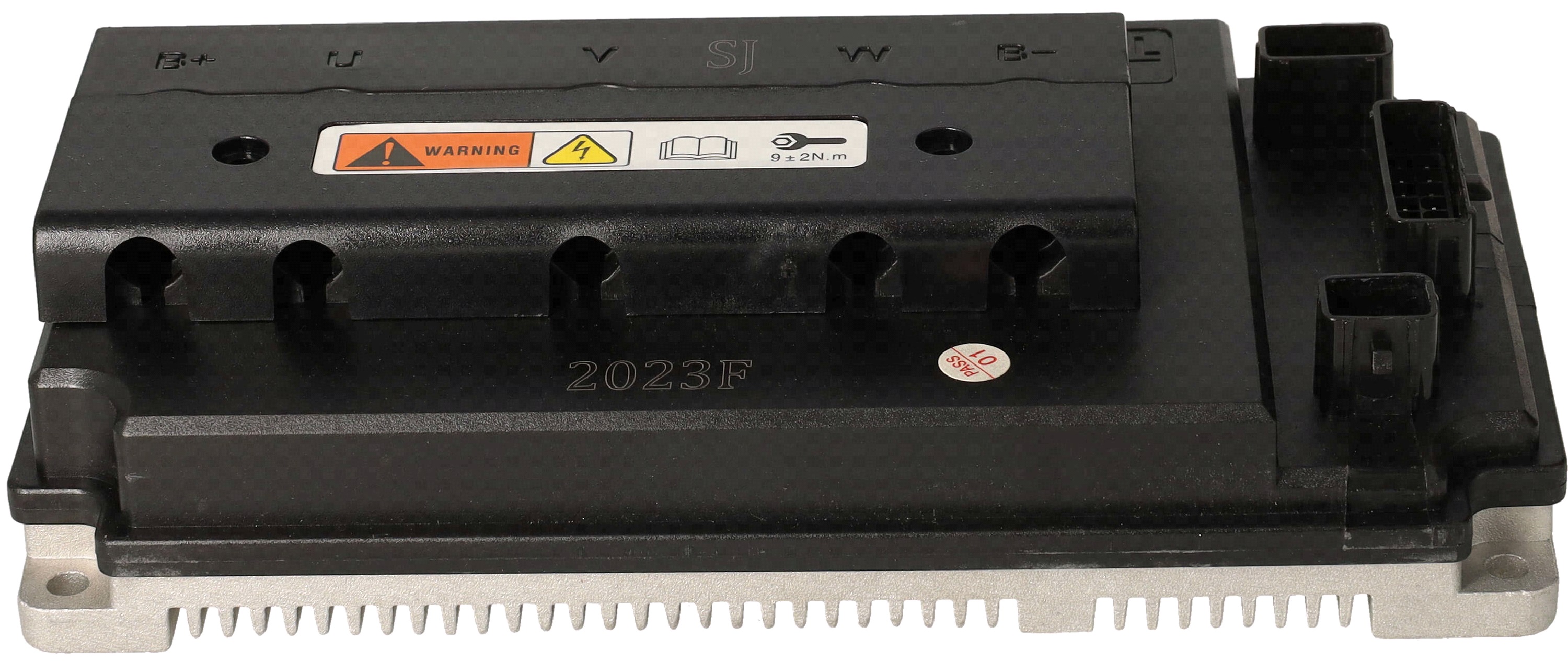

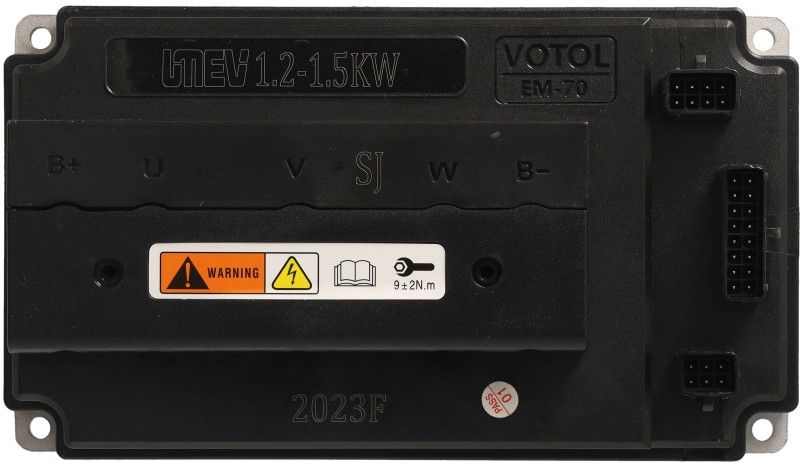

Det er vist til en VOTOL EM-100-controller.

Det er vist pin 13 (High Speed) og pin 14 (Ground) der er kortsluttet så den kører med højeste ydelse.
Hvis stikket med de to orange ledninger tages fra hinanden kører den formodentligt med midterste ydelse.
Og hvis man kortsluttet pin 4 (Low Speed) med pin 14 (Ground) så kan man vel vælge laveste ydelse.

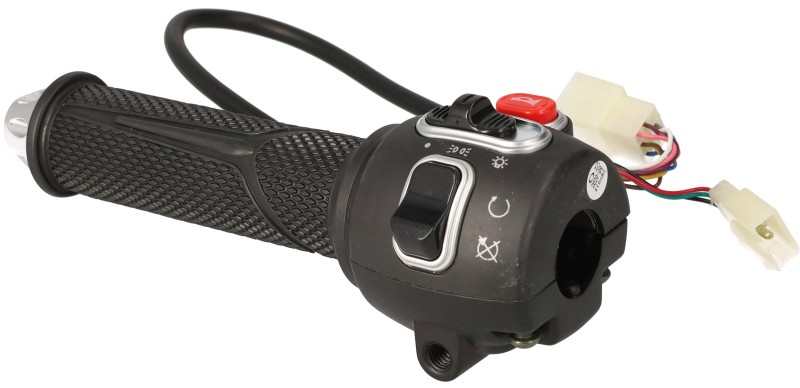

Så kunne man monterer en kontakt ved styret til at vælge de 3 indstillinger hvis man ville.

Pin 15 (Boost) kan formodentligt kortsluttes med pin 14 (Ground) for kortvarigt at give høj ydelse.

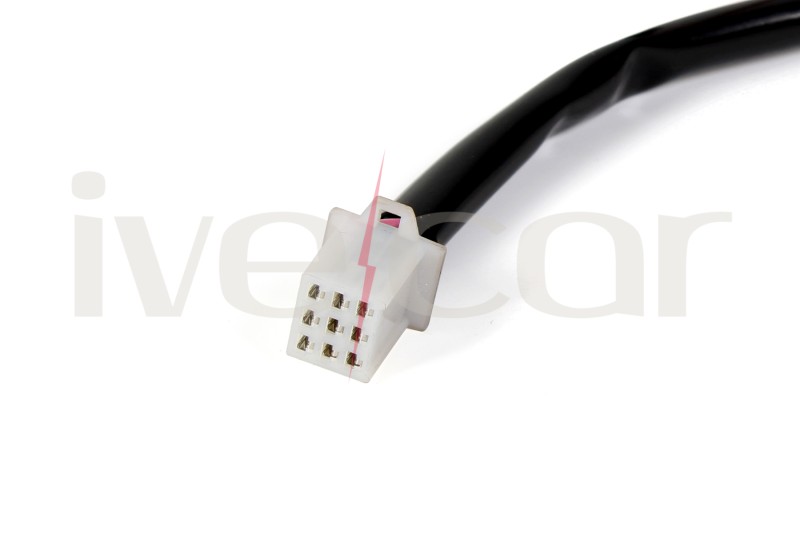

Controlerkabel m.stik ( IVE-224.2 )

[scootergrisen]

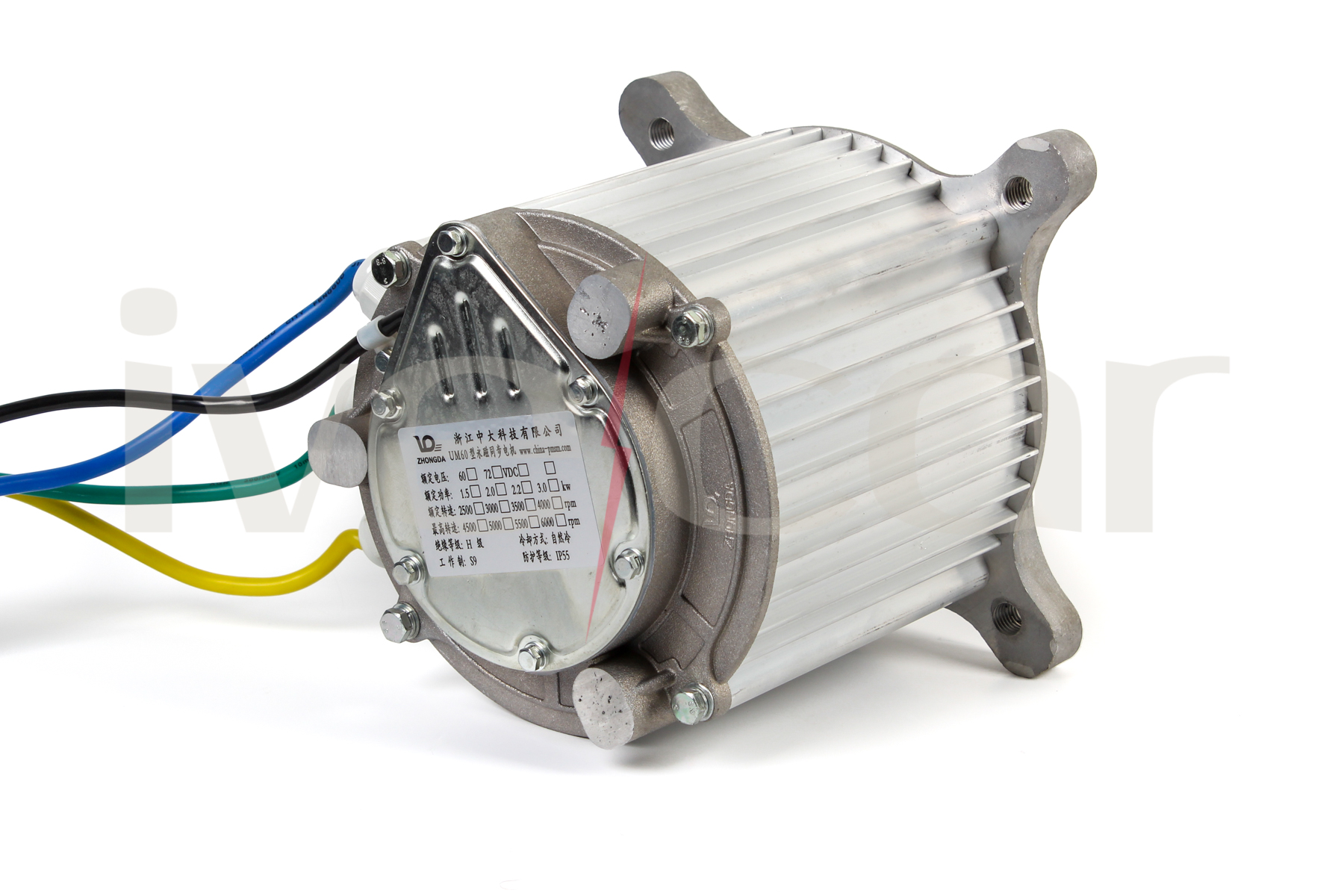

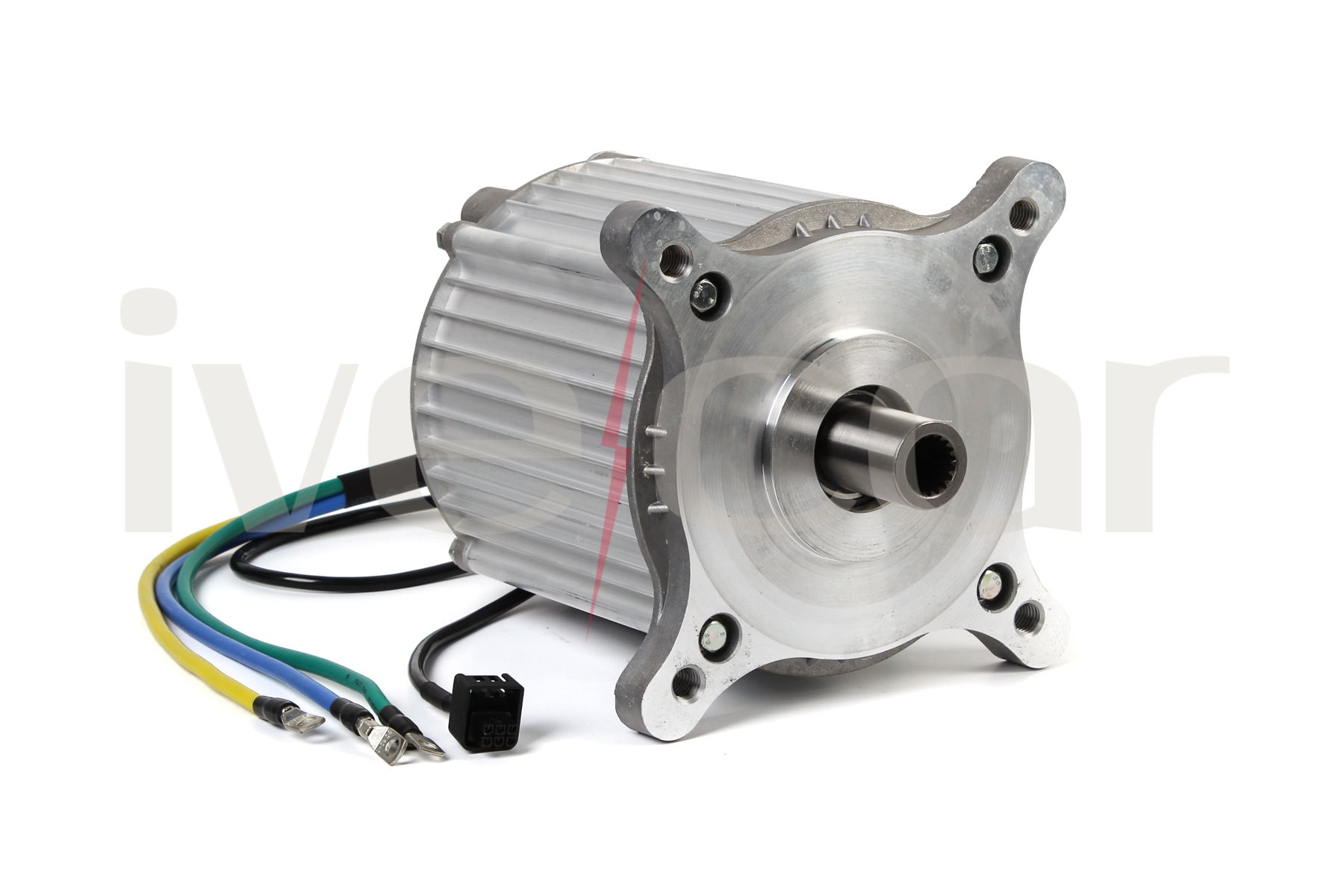

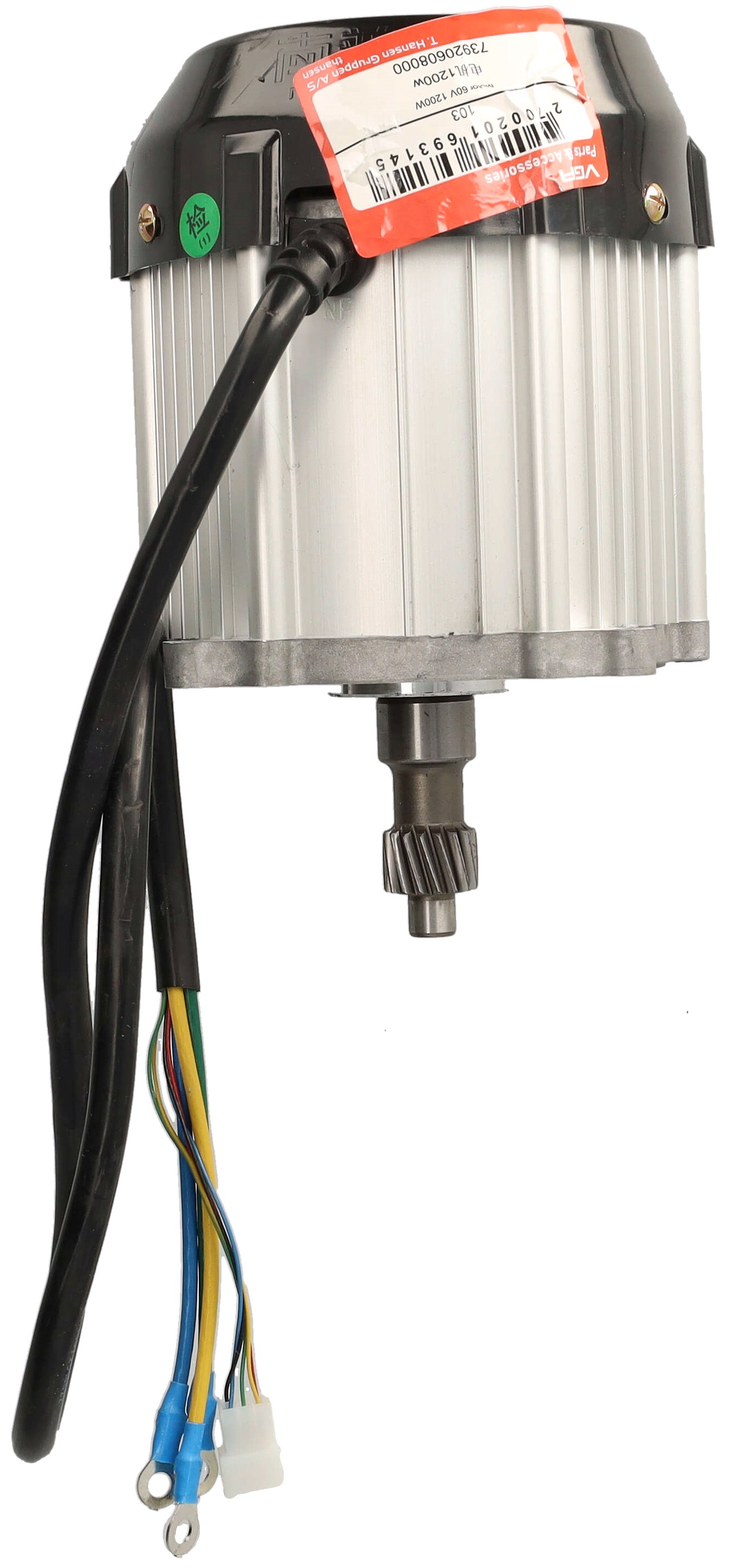

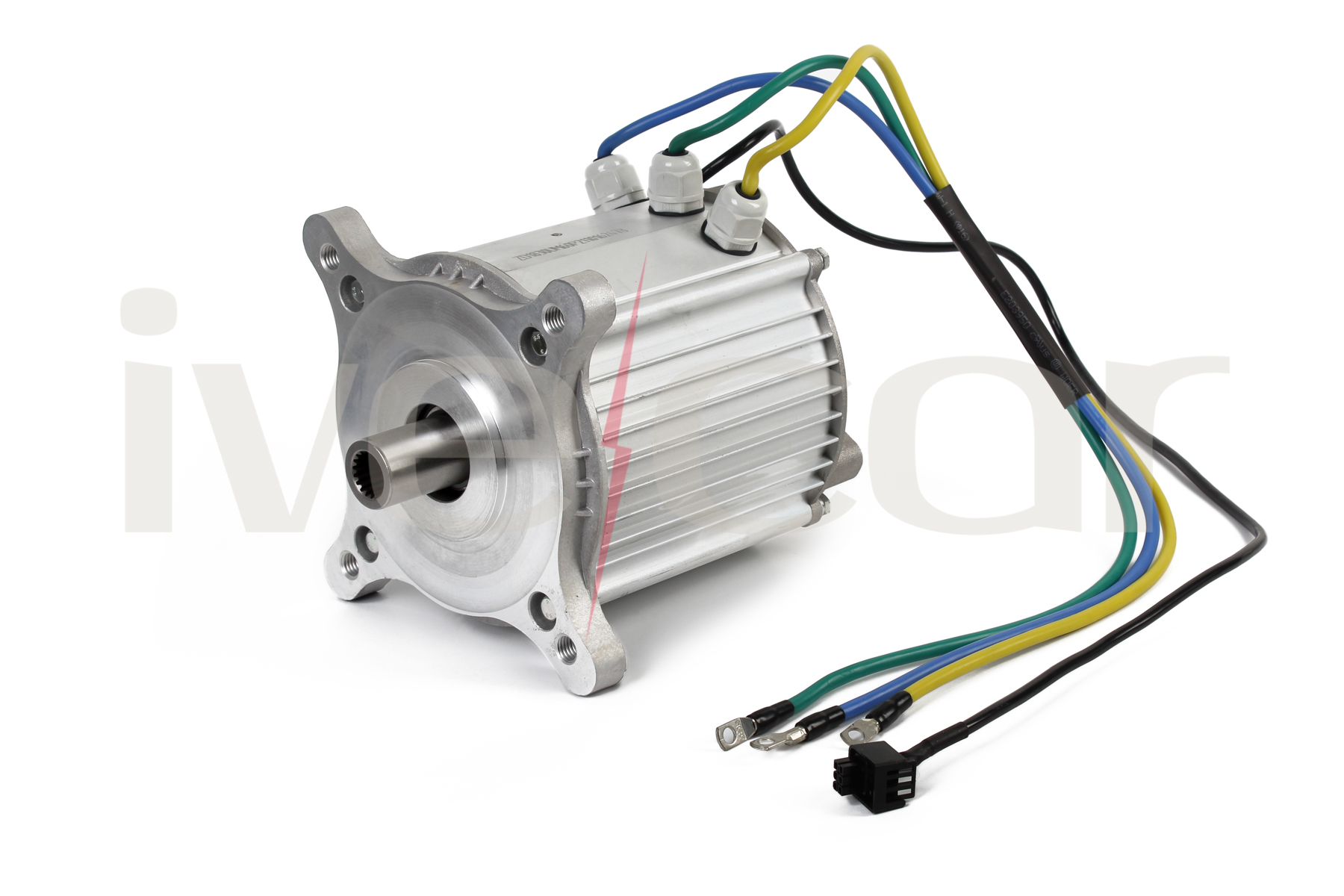

Her kan man se der står en del information på motoren.

china-pmsm.com

På siden af motoren nær den grønne ledning står:

ZD[...]

På de 3 dytter til ledningerne ser ud til at stå:

M18

Forsøg på OCR og oversættelse:

ZHONGDA
浙江中大料技有限公司
UM60 型水同步电机 www.china-pmsm.com
新定电压: 60 □ 72 □ VDC □ □
新定功率: 1.5 □ 2.0 □ 2.2 □ 3.0 □ kw
新定特速: 2500 □ 3000 □ 3500 □ 4000 □ rpm
高特建: 4500 □ 5000 □ 5500 □ 6000 □ rpm
先樂等級: H线 本却方式: 自然冷
作靴: S9 防学等线: IP55

ZHONGDA
Zhejiang Zhongda Material Technology Co.
Vandsynkronmotor af typen UM60 www.china-pmsm.com
Ny spænding: 60 □ 72 □ VDC □ □
Ny effekt: 1.5 □ 2.0 □ 2.2 □ 3.0 □ kw
Ny specialhastighed: 2500 □ 3000 □ 3500 □ 4000 □ omdrejninger pr. minut
Høj hastighed: 4500 □ 5000 □ 5500 □ 6000 □ omdrejninger pr. minut
Prioriteringsniveau: H-linje Drivtype: Naturlig køling
Driftsstøvle: S9 Beskyttelse: IP55

Motor, kompl. Sæt - 1 stk.

[scootergrisen]

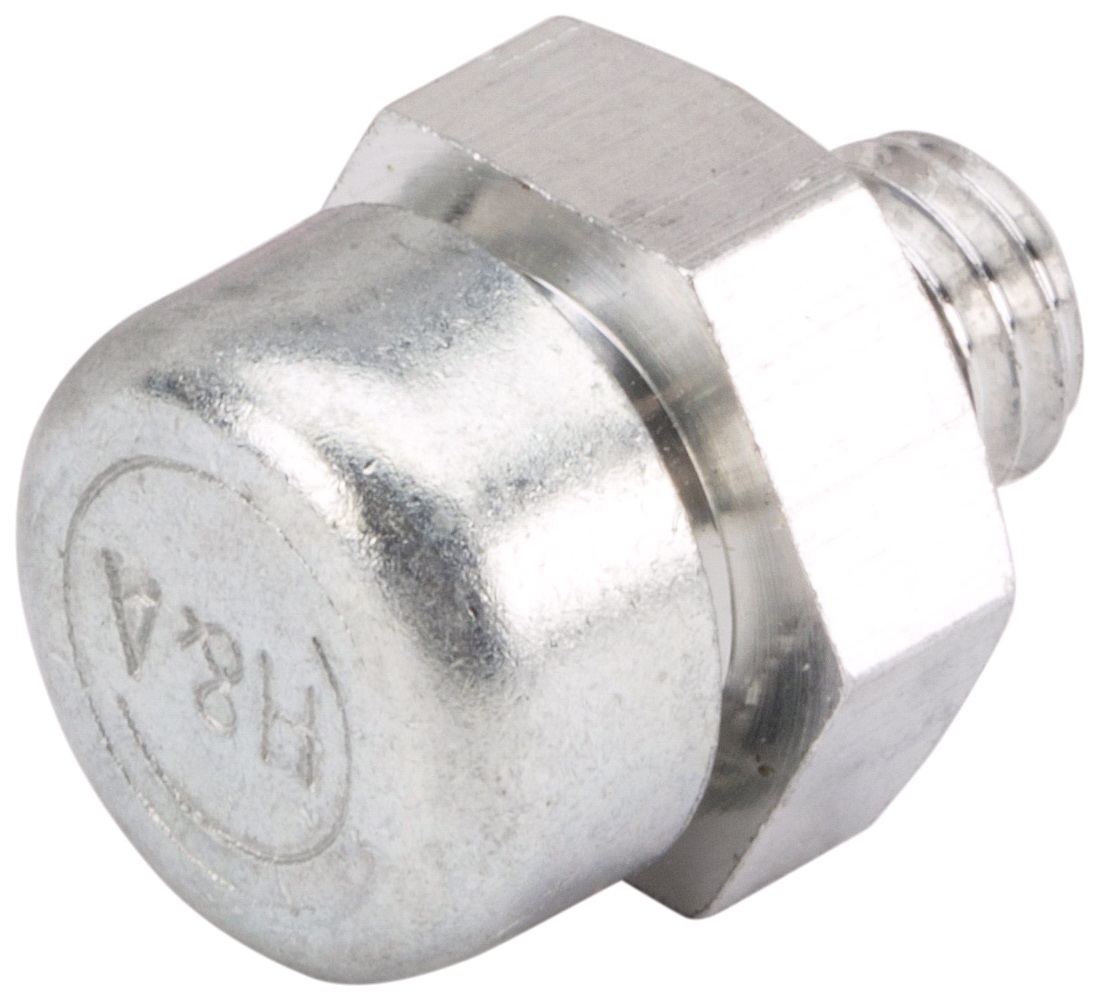

Prop for transmissions udluftning, Sport

[scootergrisen]

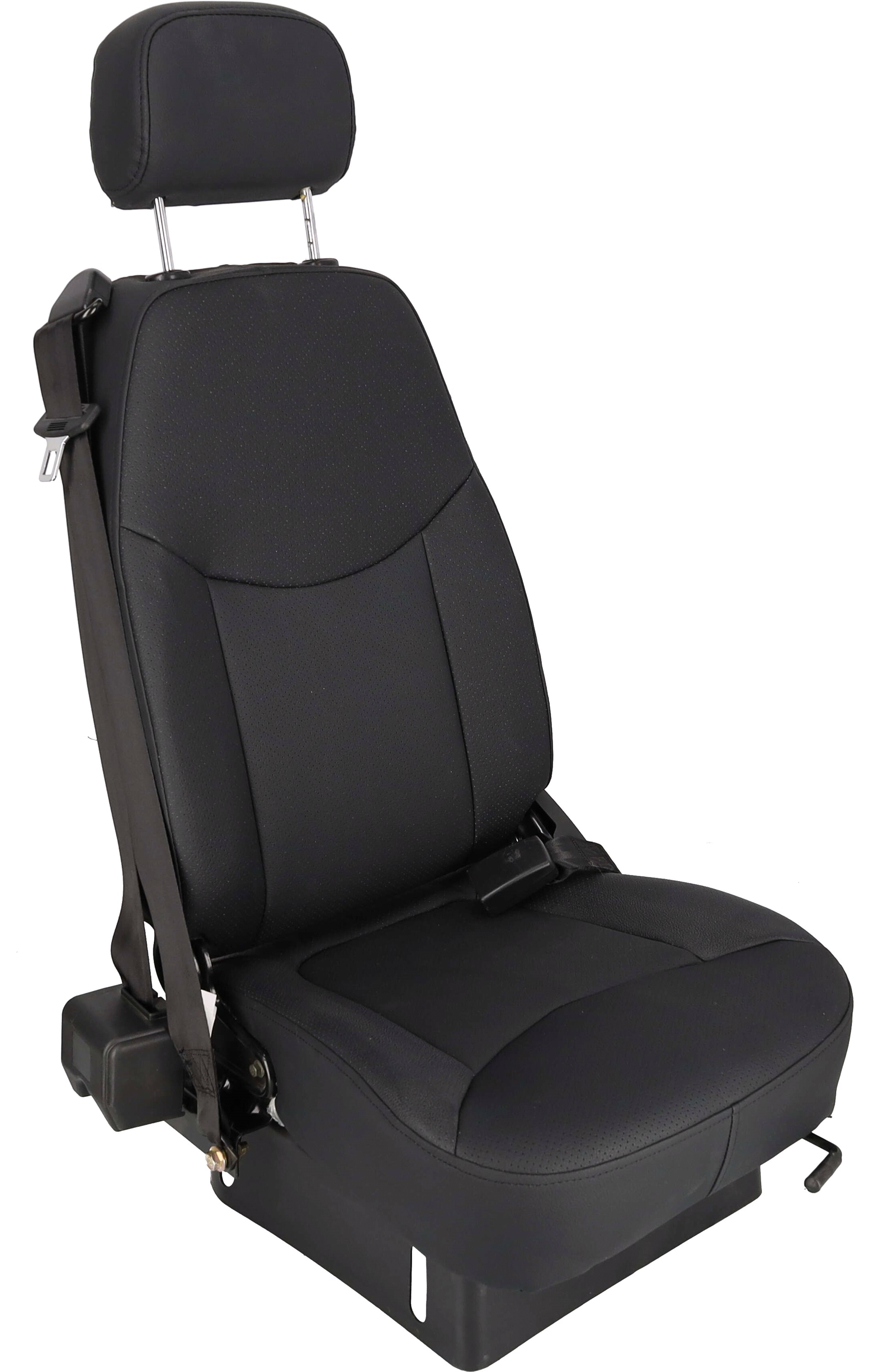

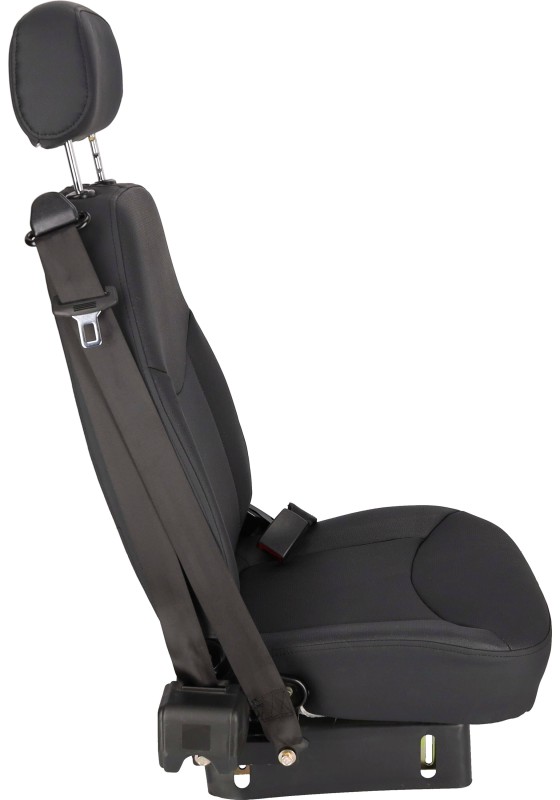

Forsæde inkl. sele, CabEasy Sport
