Speedometer (VGA Vax)

Ulæst indlæg af scootergrisen »

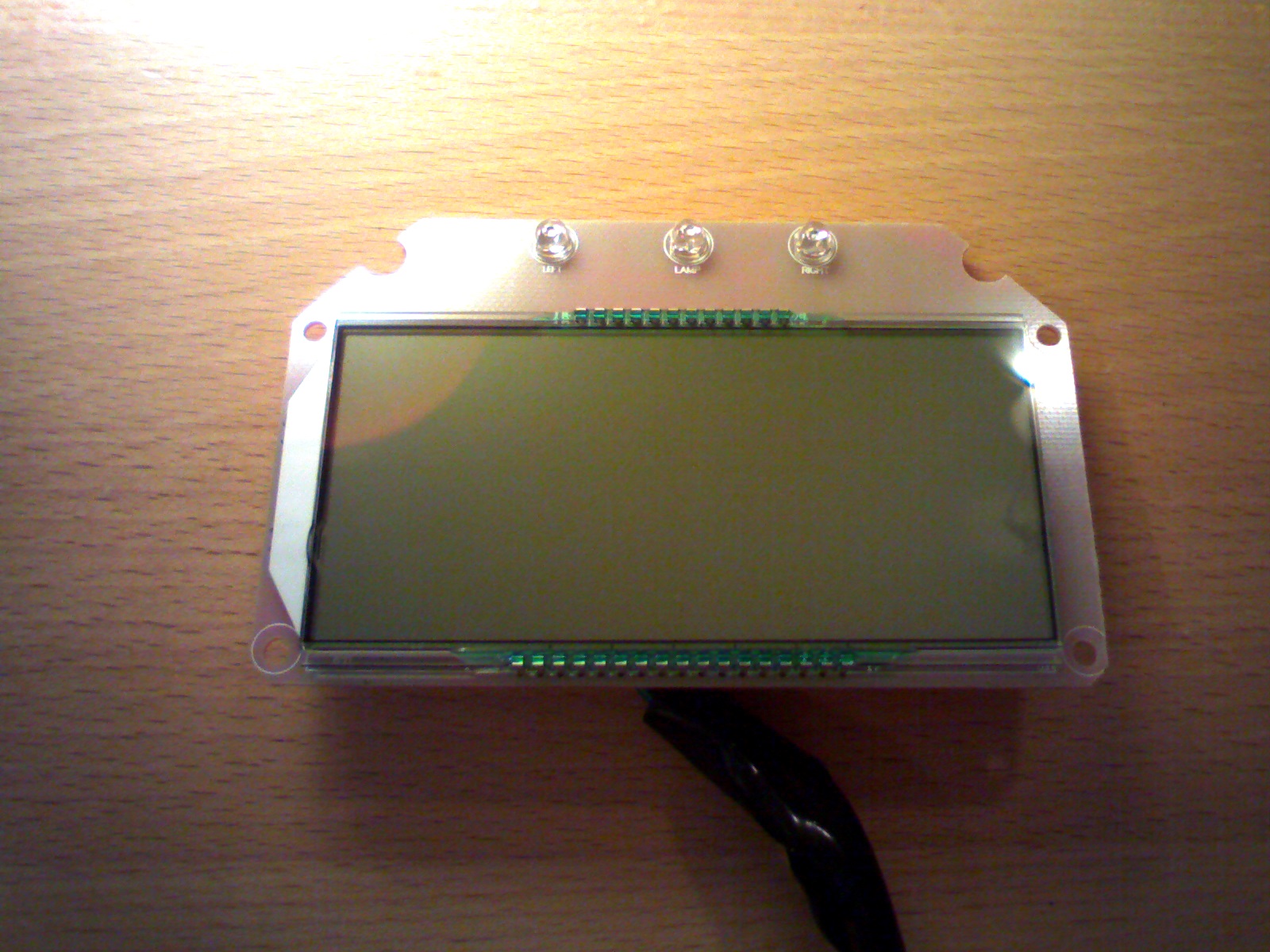

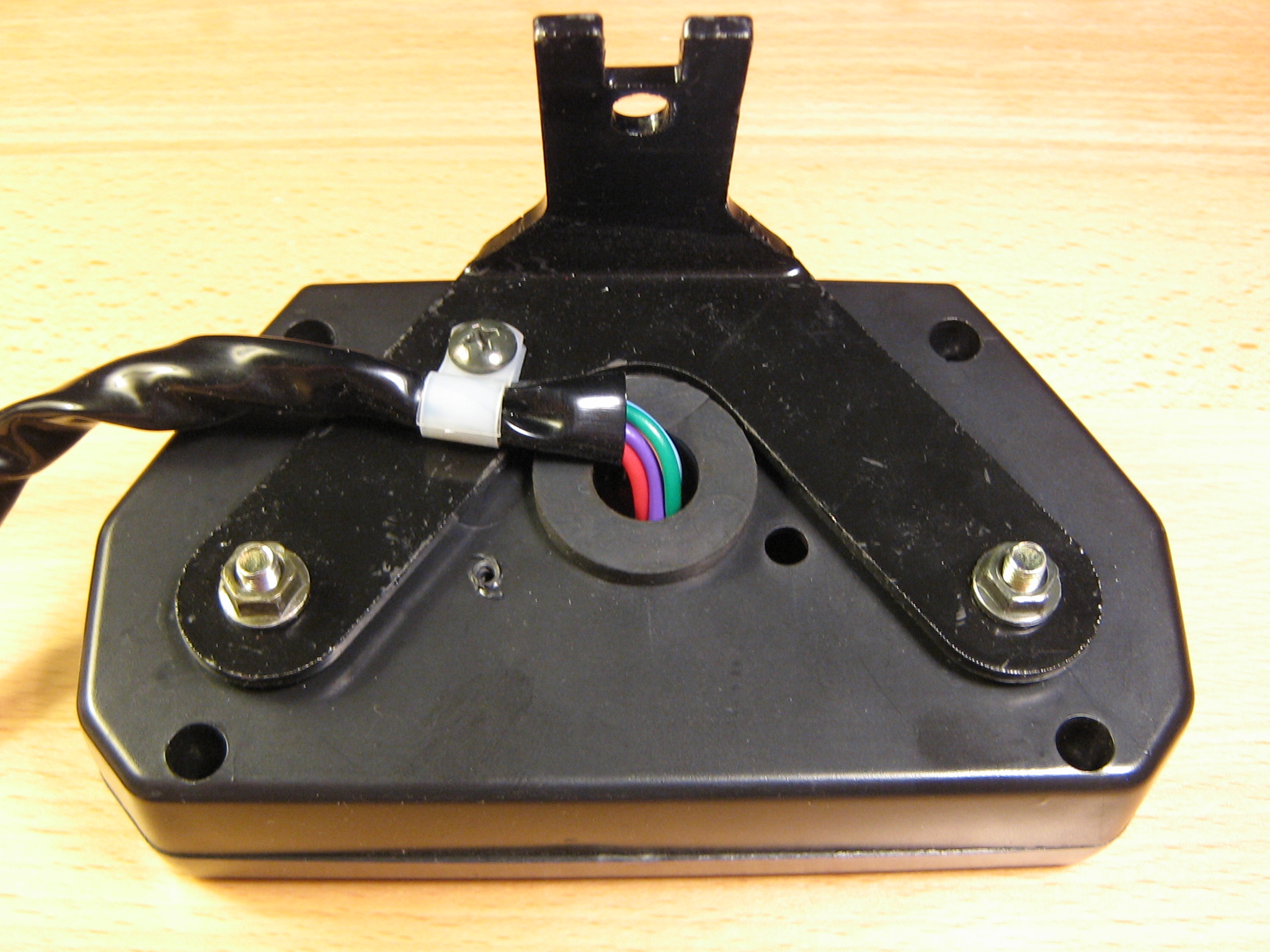

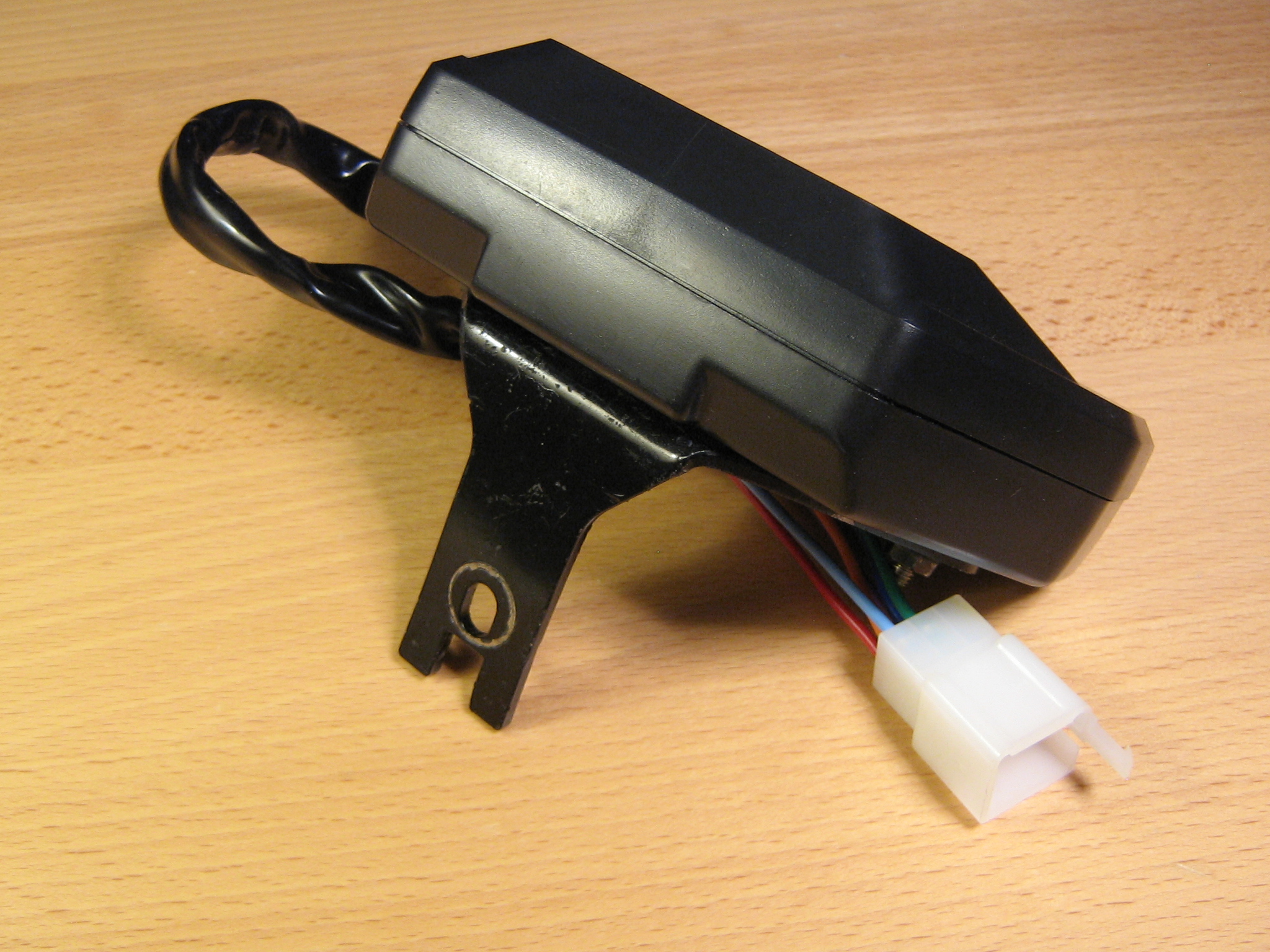

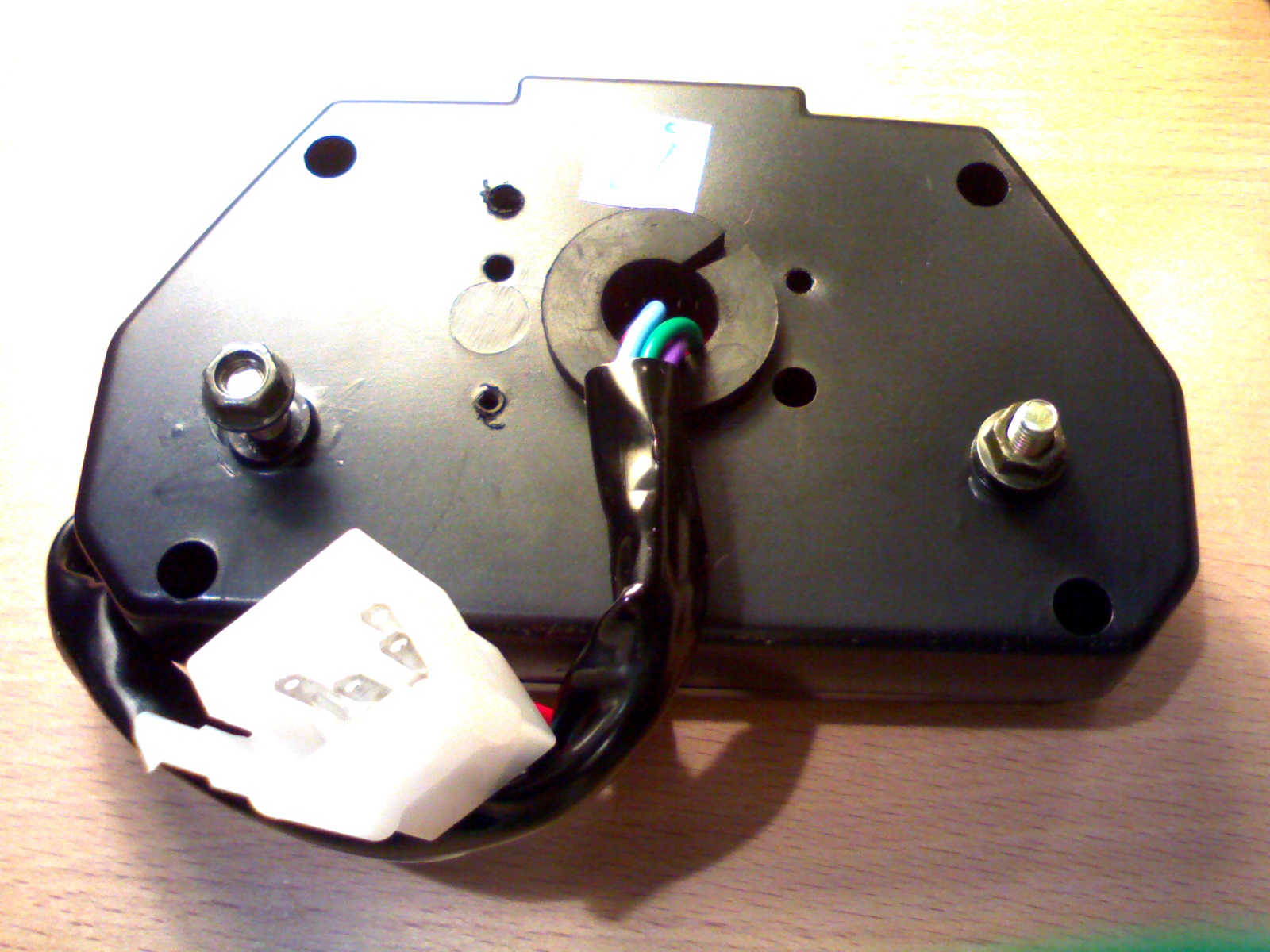

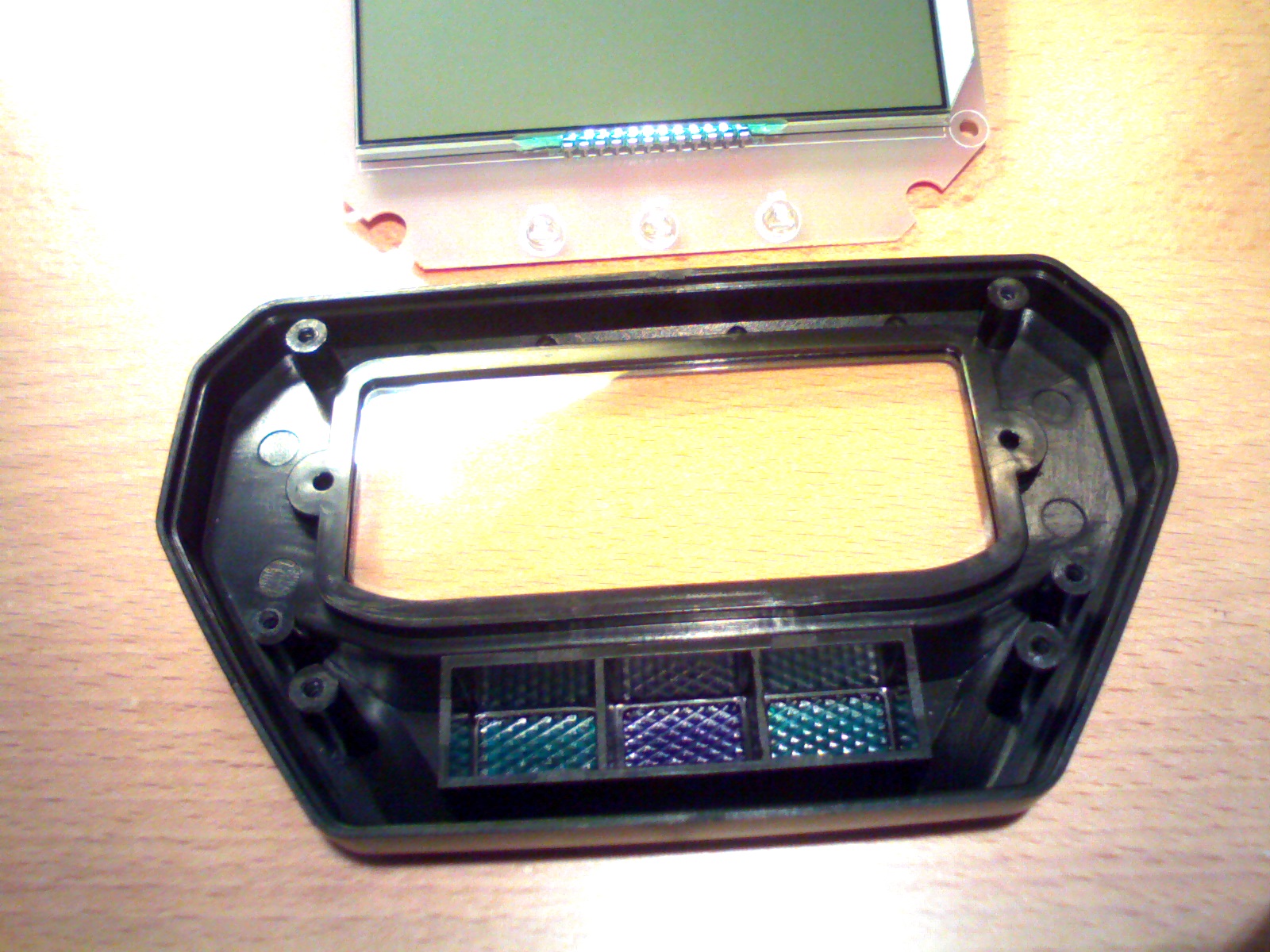

Her er billeder af speedometeret på VGA Vax.

Det er vist kun grafisk voltmeter, km-tæller, hastighed som tal og hastighed som streger jeg har set i brug.
Der er flere ting på displayet såsom temperaturmåler og blinklysindikatorer osv. men det er åbenbart ikke tilsluttet.
Jeg kan ikke kinesisk så kan ikke læse hvad der står på printkortet.

Nulstilling af km-tæller:
I slukket tilstand drejes nøglen i tændingslåsen minimum 4 gange (tænd, sluk - tænd, sluk - tænd, sluk - tænd, sluk).
Når man tænder igen viser km-tælleren 00000.

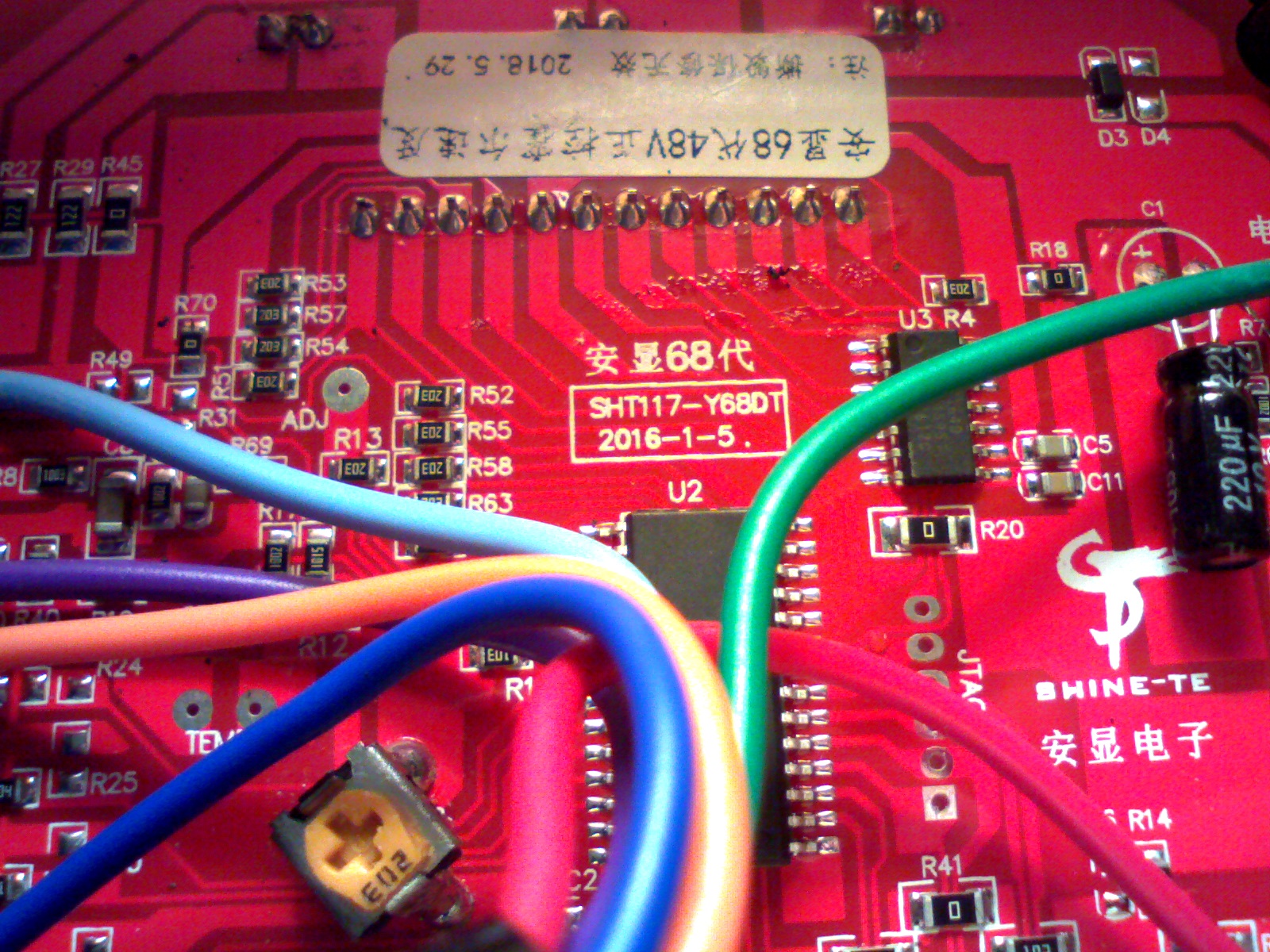

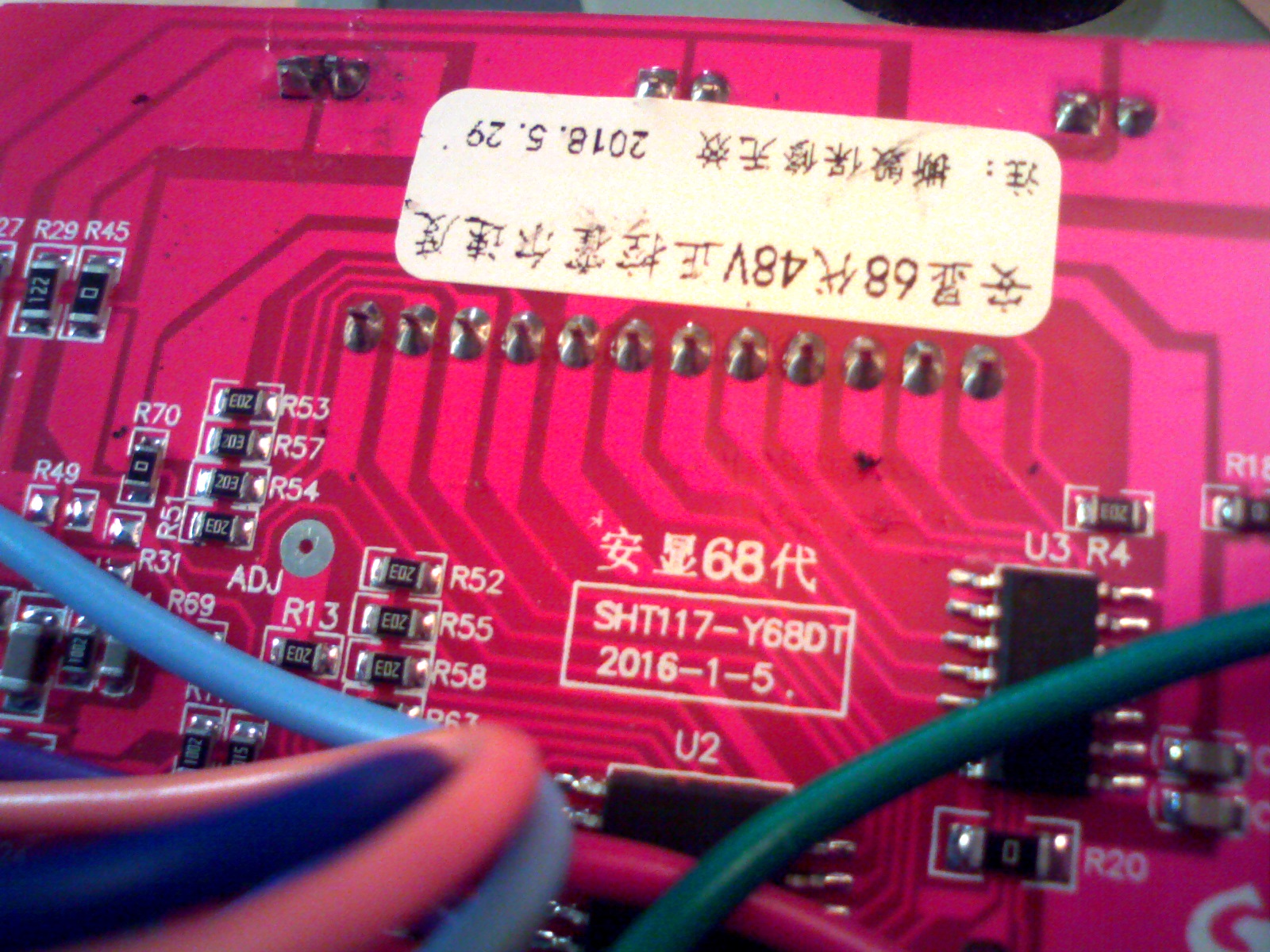

SWINE-TE eller SHINE-TE
SHT117-Y68DT
2016-1-5

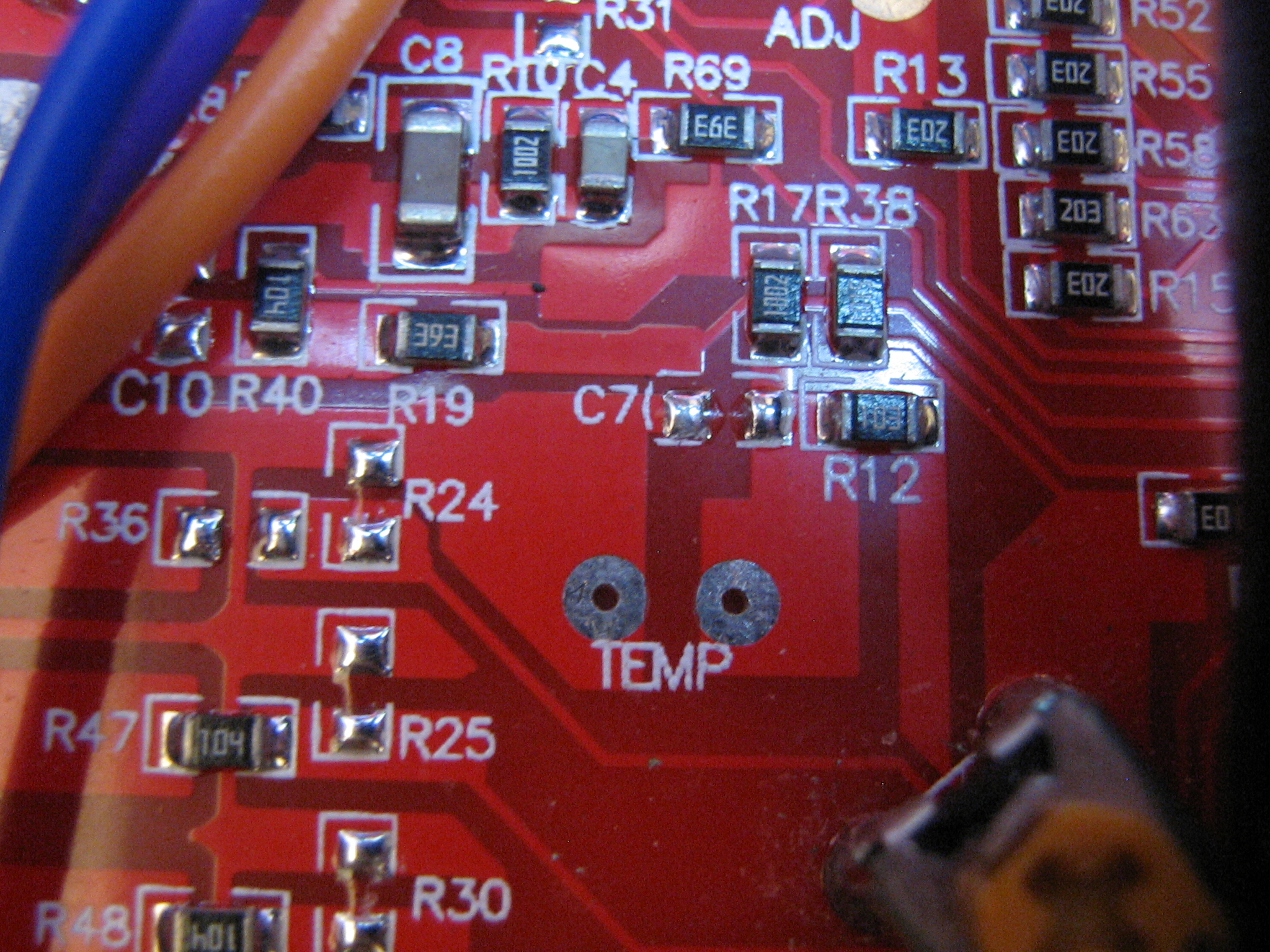

Ledig: TEMP
Ledig: ADJ

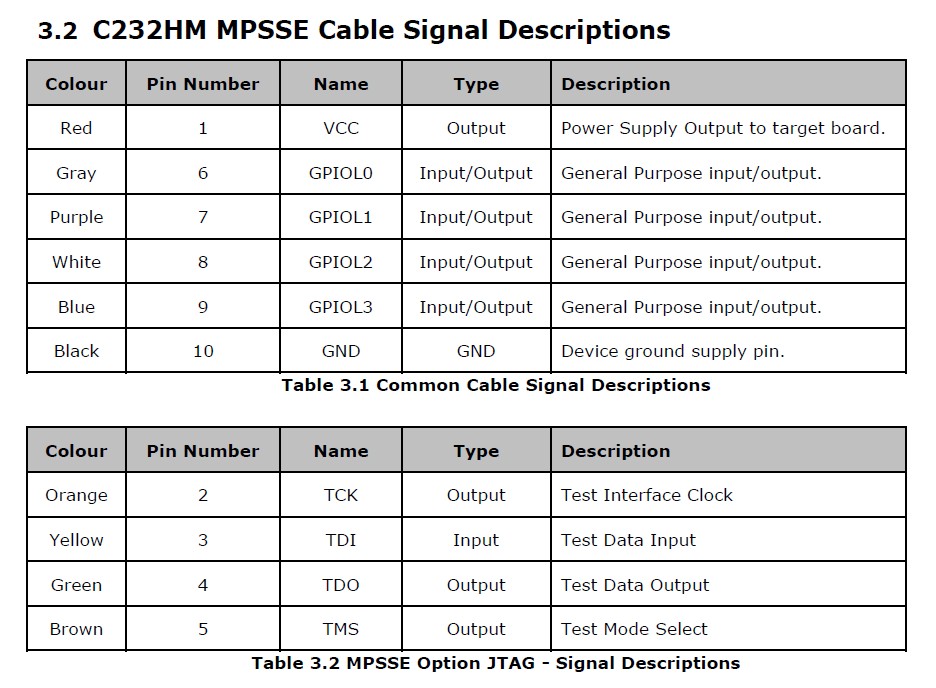

Ledig: JTAG
LEFT LAMP RIGHT LCD

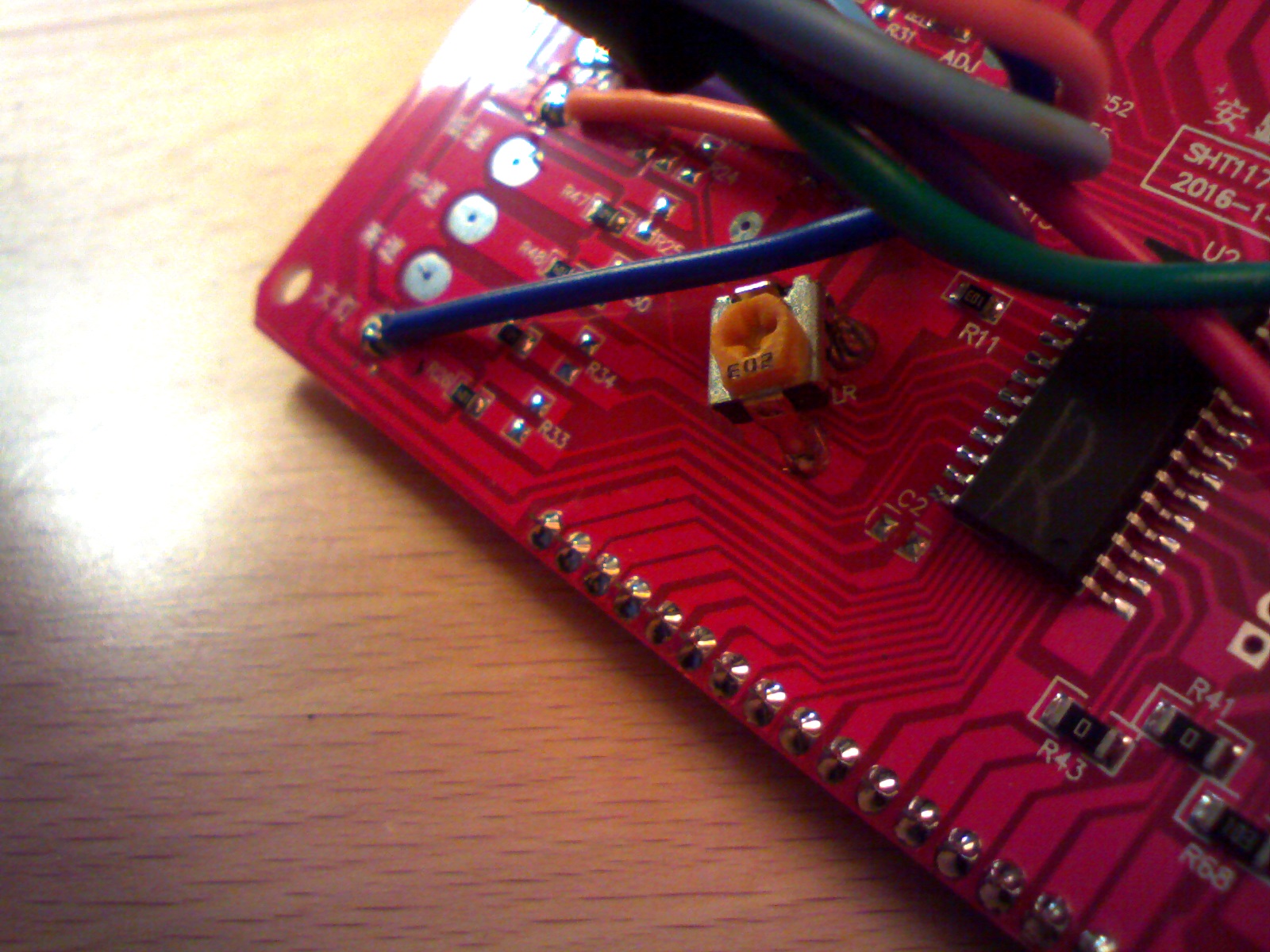

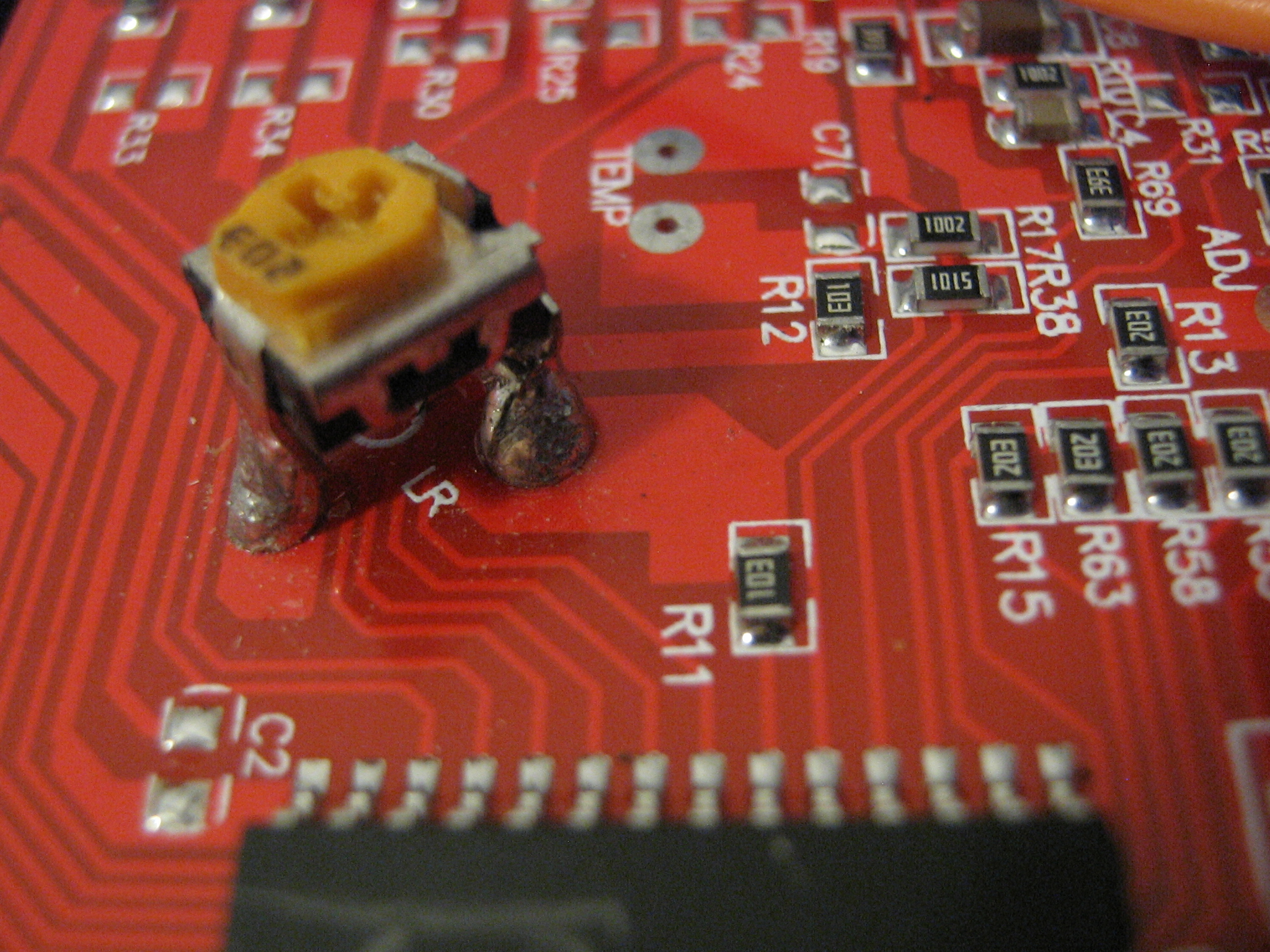

LR: (variabel modstand (203) eller hvad det er) lader til at være til at finjustere hastighedsvisningen.
Speedometeret viser som standard 24 km/t hvis jeg tilslutter 12 volt til den ledige plads over hvor lilla ledning er loddet på.
Ved at justere modstanden kan visningen komme ned på 13 km/t og op til 37 km/t.
Når man drejer på modstanden i urets retning bliver tallet større.
Det virker både til hallsensorledning og den ledige plads over lilla ledning.
Måling af modstanden mellem de 3 ben:

Kode: Vælg alt

Drejet fuldt modsat urets retning:
venstre højre:        20,2 kΩ
venstre ned:          20,2 kΩ
højre ned:             0,01 kΩ
Speedometeret viser:  13 km/t (ved 12 volt)

Standard:
venstre højre:        15,85 kΩ
venstre ned:          11,11 kΩ
højre ned:             5,09 kΩ
Speedometeret viser:  24 km/t (ved 12 volt)

Drejet fuldt i urets retning:
venstre højre:         6,99 kΩ
venstre ned:           0,01 kΩ
højre ned:             7,00 kΩ
Speedometeret viser:  37 km/t (ved 12 volt)

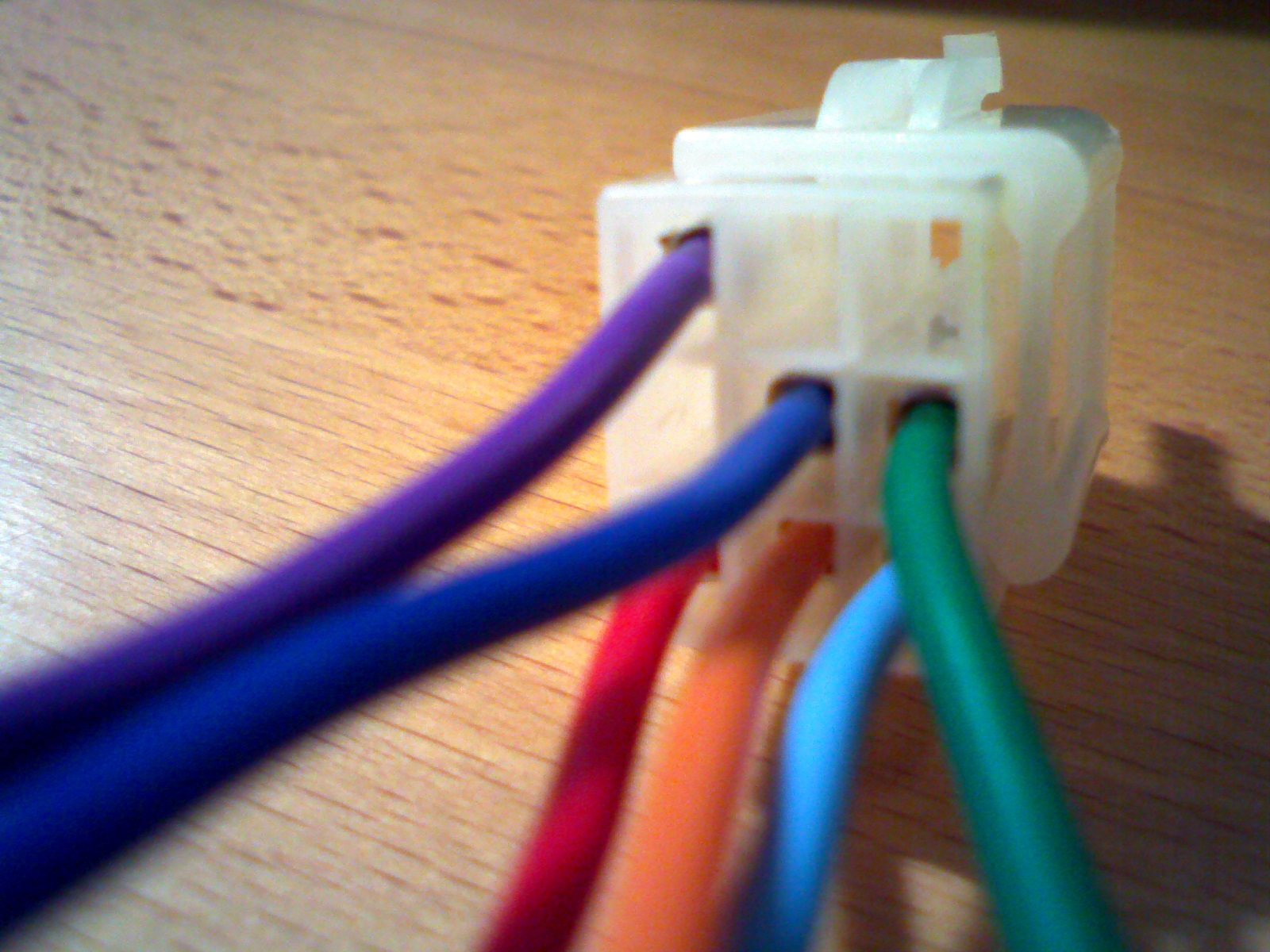

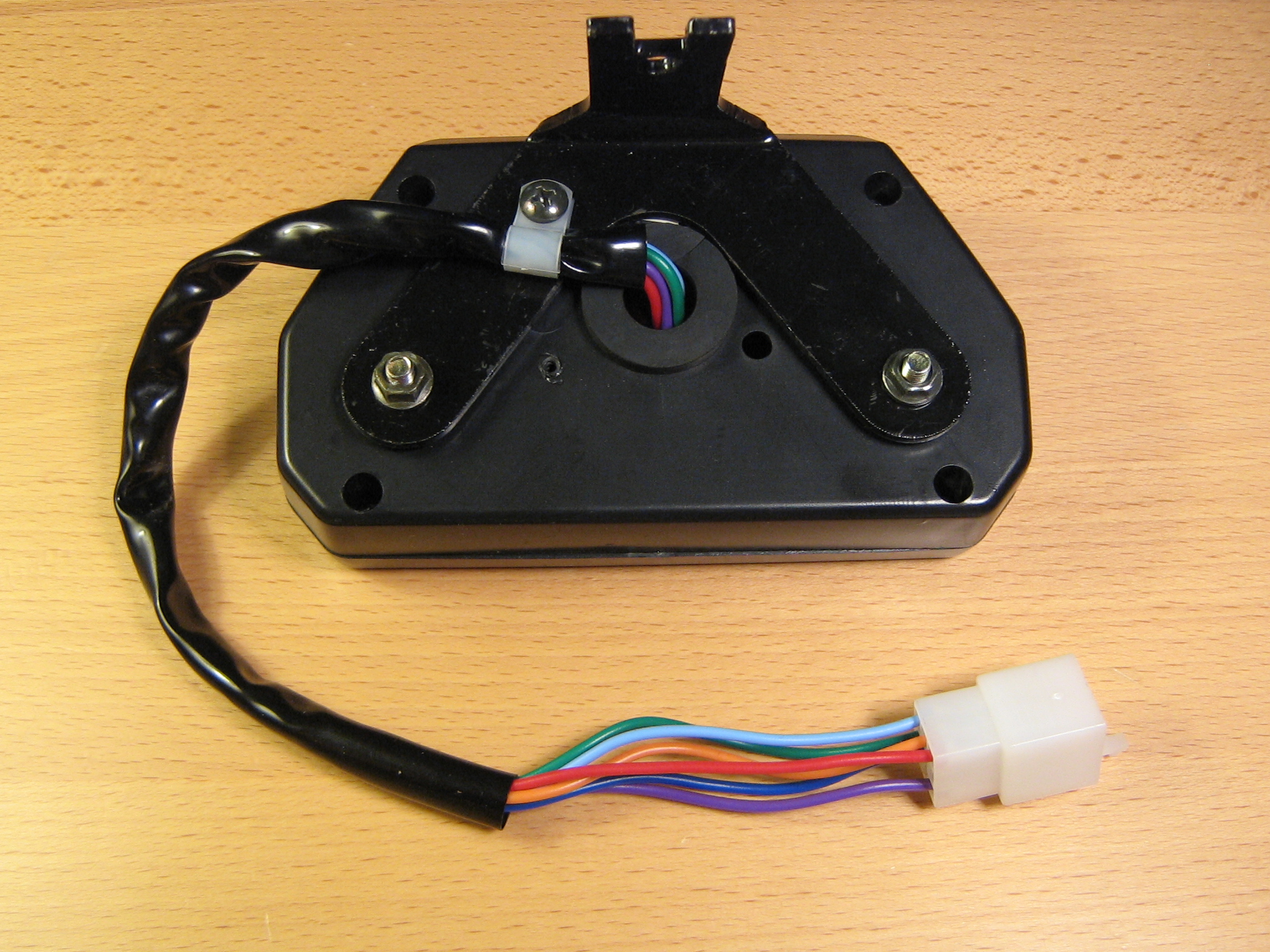

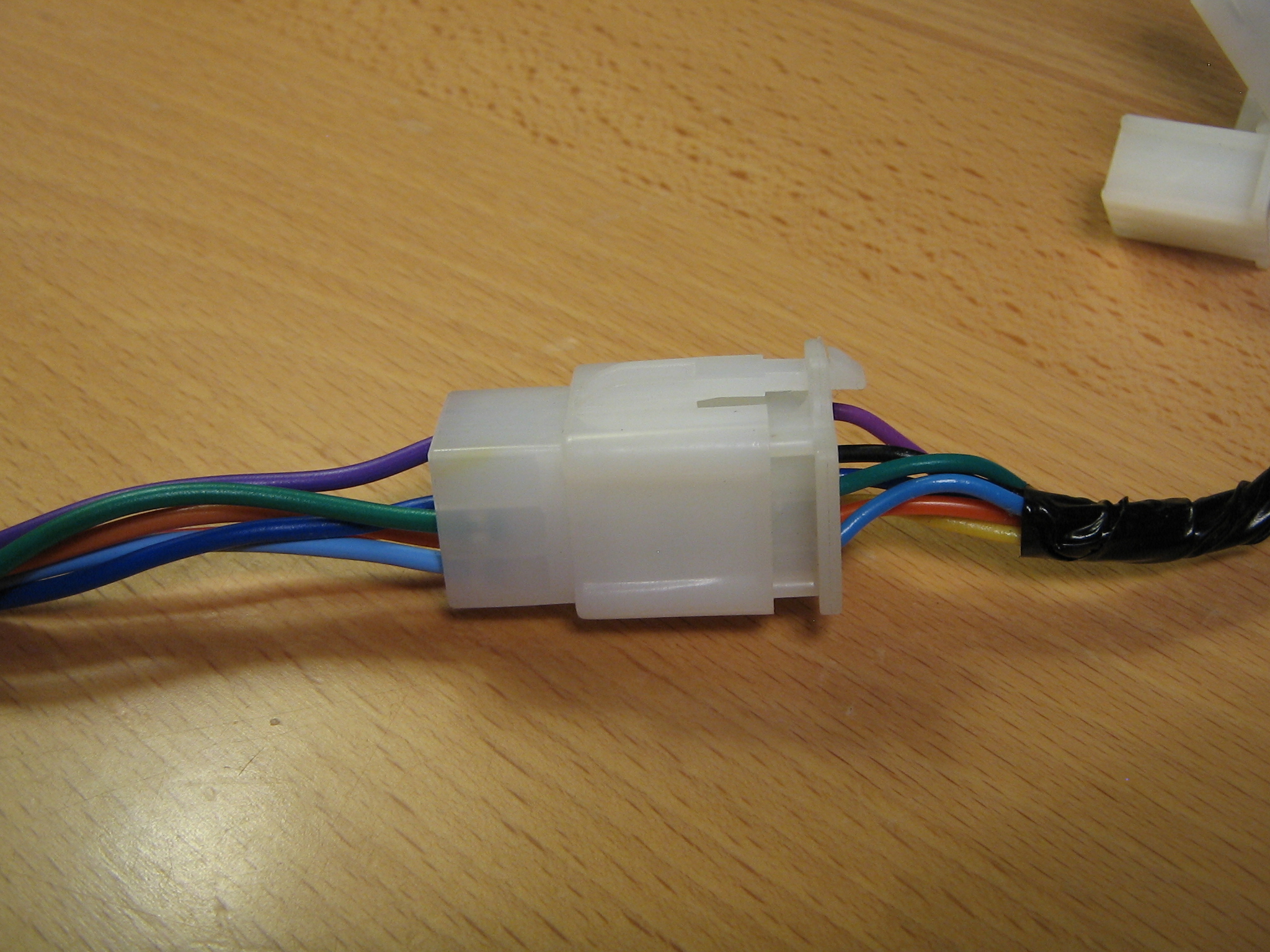

Stikket fra ledningsnettet har en sort ledning (vist nok 12 volt +) som ikke bliver ført videre til speedometeret.
Måske det er 12 volt + som speedometeret måske ikke har brug for hvis den får 48 volt + fra batteriet.
Den lader til at have forbindelse til alle de andre sorte ledninger i ledningsnettet.

Stikket på ledningsnetsiden har gul som bliver til rød til speedometersiden. Den har forbindelse til batteri+ når tændingslåsen er på ON. Det vil sige den får 48 volt.

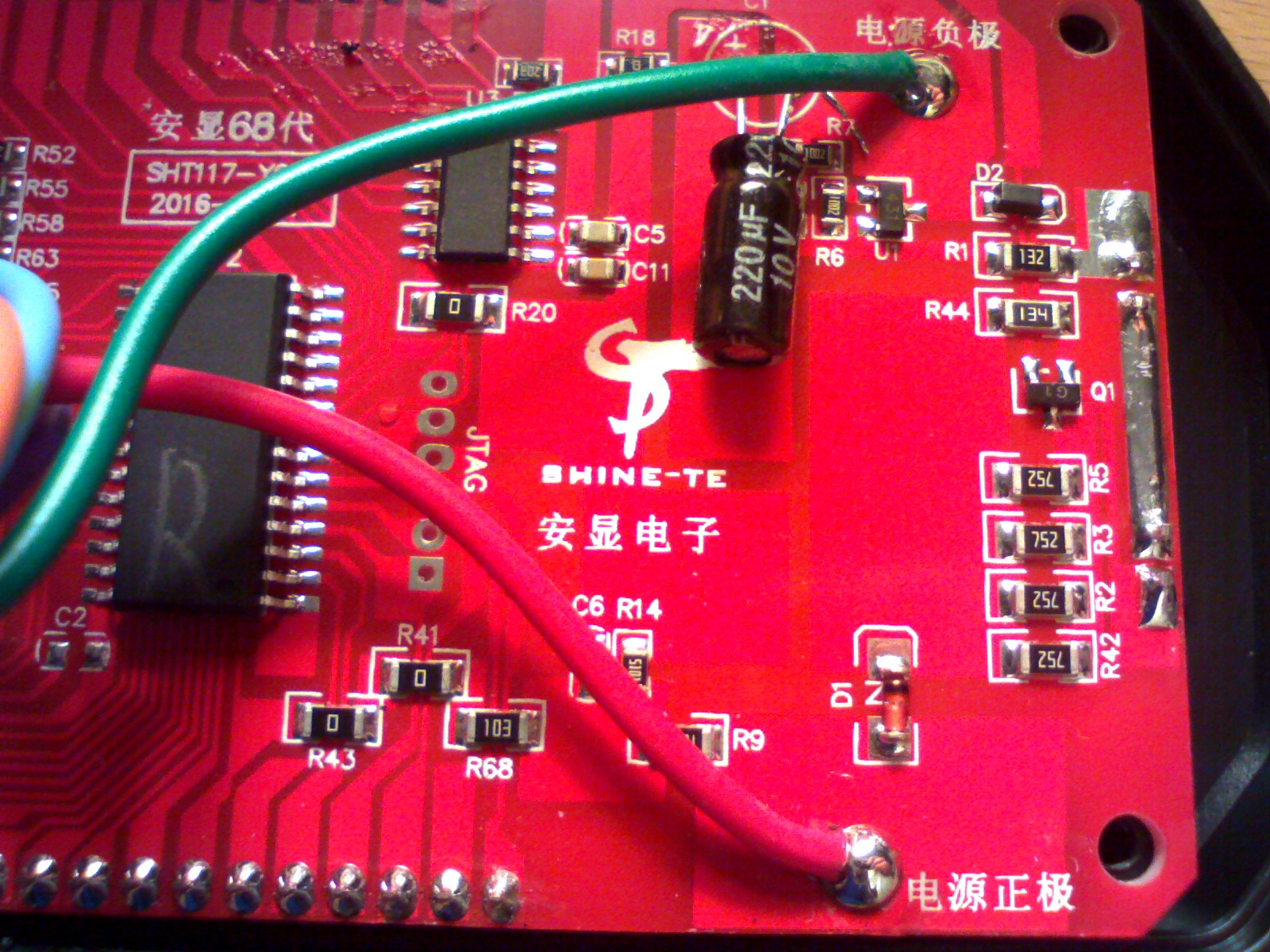

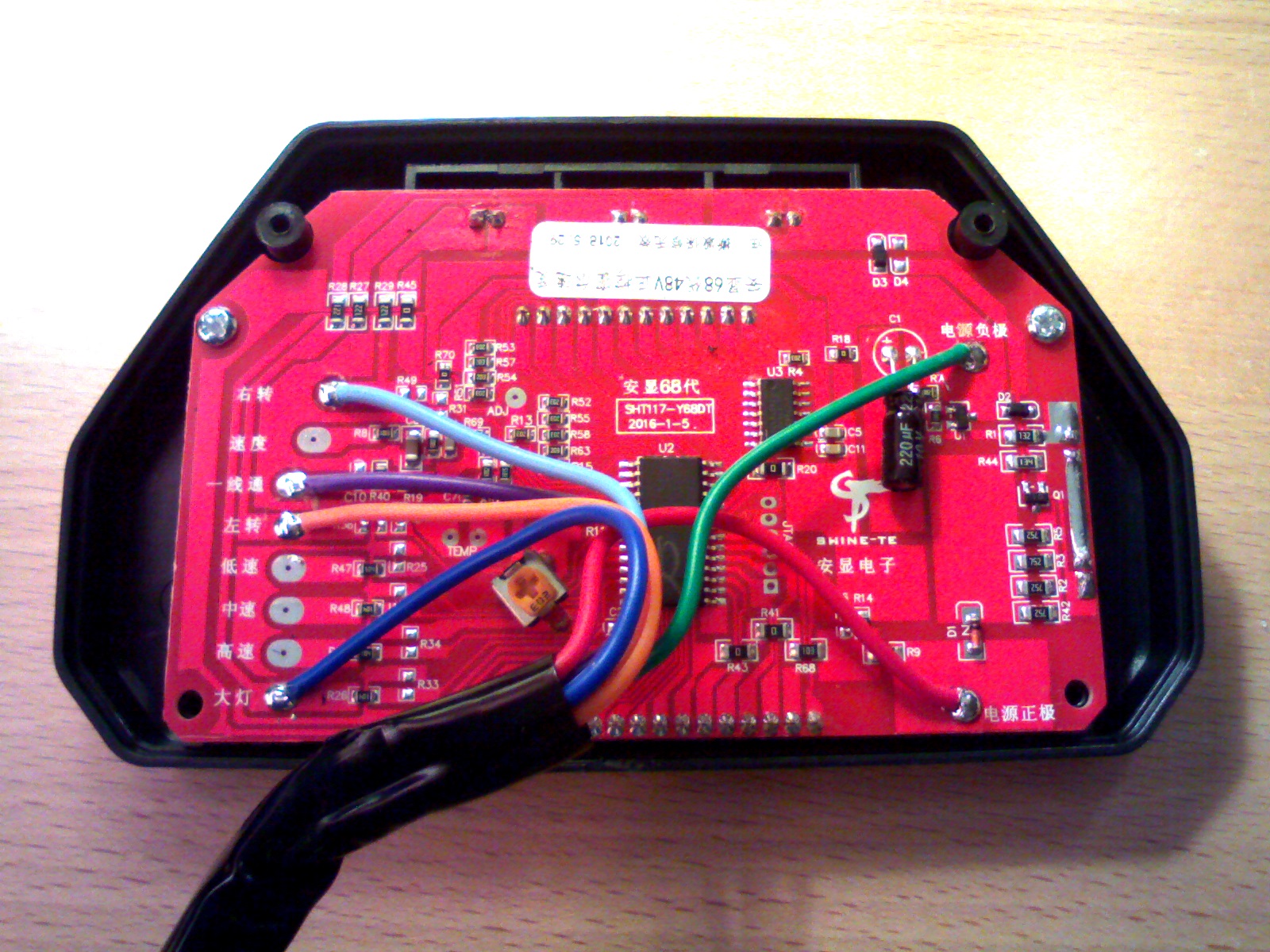

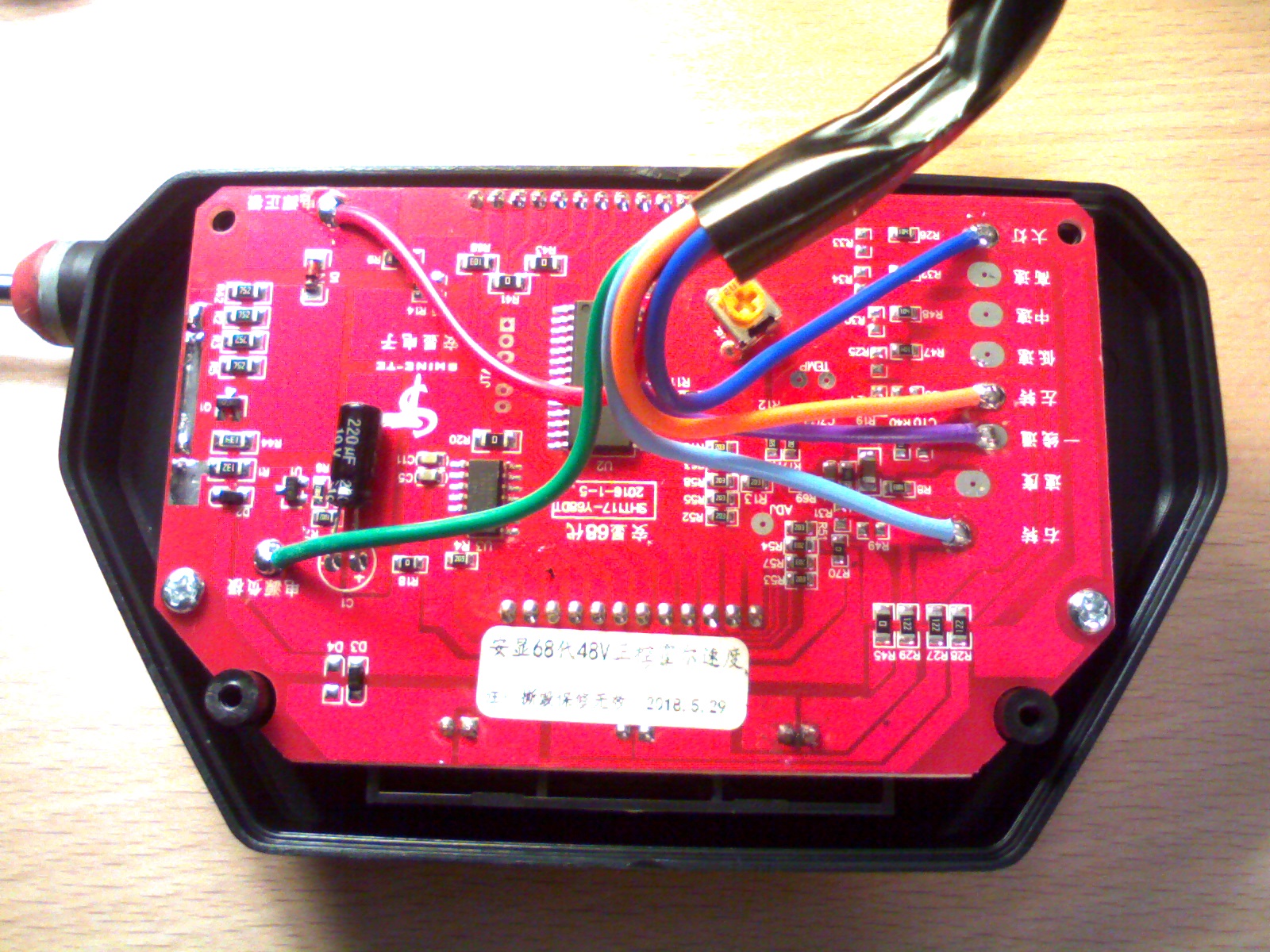

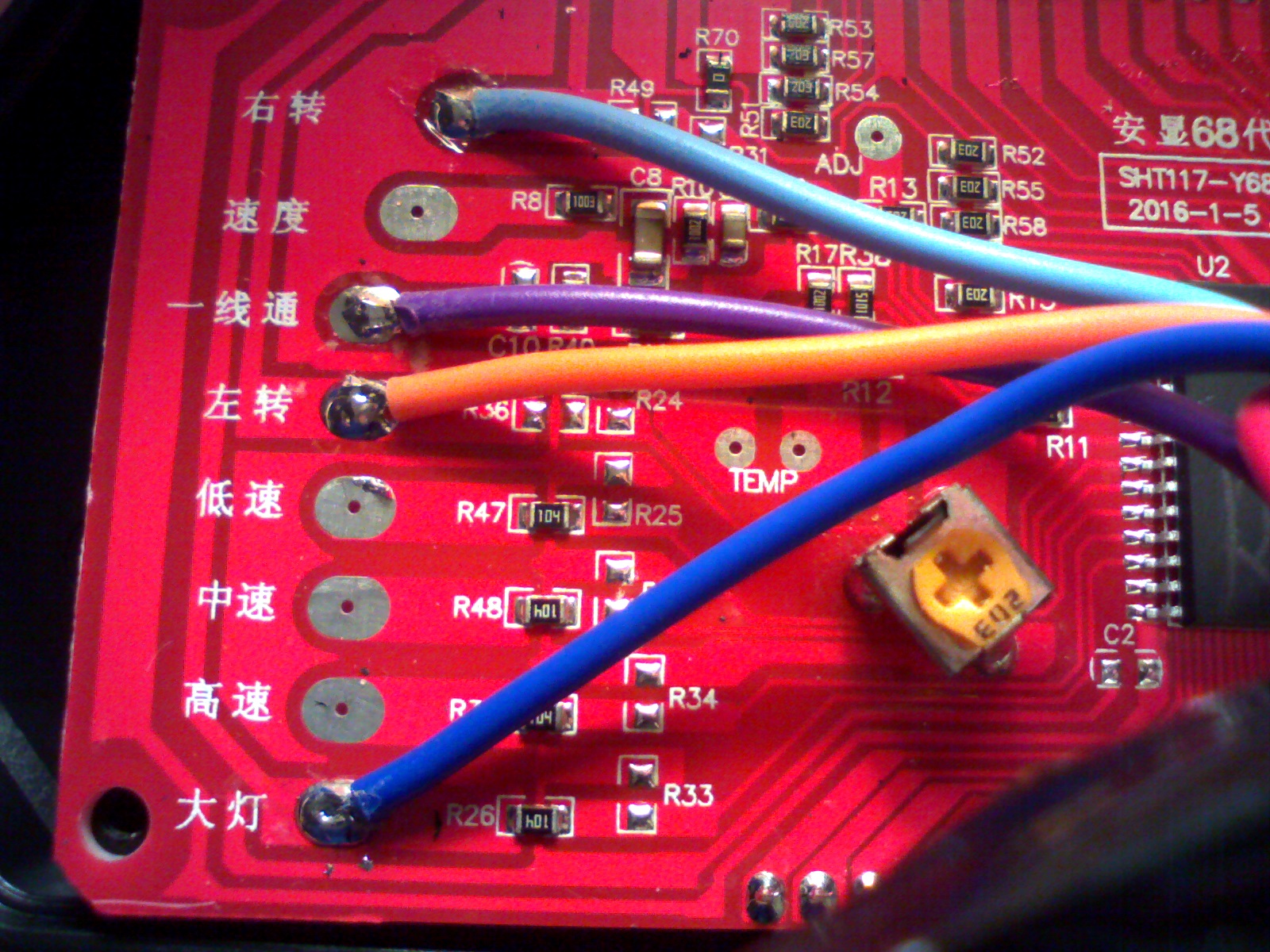

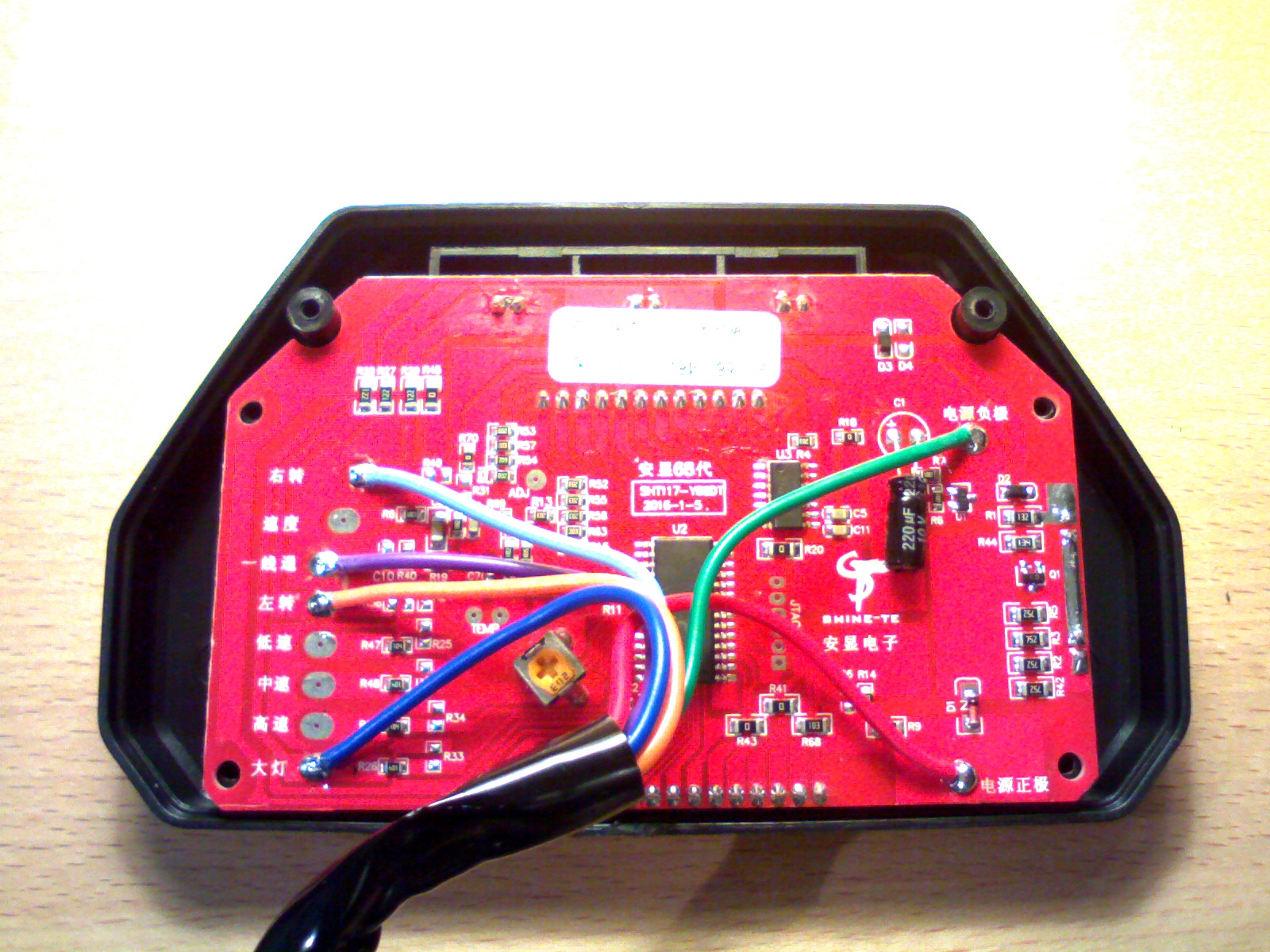

Ledningsfarver og pladser på printpladen:
grøn: batteri-
rød: tændingslås (batteri+ når tændingslås er drejet til ON)
lyseblå: højre blinklysindikator
ledig: hvis jeg tilslutter 12 volt her så vises 24 km/t. Kan måske være det er til hastighedsmåler fra forhjulet til hvis den lilla ledning med hallsensorsignal ikke bruges
lilla: controller - nok hallsensorhastighed
orange: venstre blinklysindikator
ledig: hvis jeg tilslutter 12 volt plus her så vises 1 som gearindikator
ledig: hvis jeg tilslutter 12 volt plus her så vises 2 som gearindikator
ledig: hvis jeg tilslutter 12 volt plus her så vises 3 som gearindikator
mørkeblå: langtlysindikator
Brugeravatar
scootergrisen
15. Rang
15. Rang
Indlæg: 8977
Tilmeldt: 11. april 2010 11:30
Scootere: VGA Vax
Kontakt:

Re: Speedometer (VGA Vax)

Ulæst indlæg af scootergrisen »

Brugeravatar
scootergrisen
15. Rang
15. Rang
Indlæg: 8977
Tilmeldt: 11. april 2010 11:30
Scootere: VGA Vax
Kontakt:

Re: Speedometer (VGA Vax)

Ulæst indlæg af scootergrisen »

Brugeravatar
scootergrisen
15. Rang
15. Rang
Indlæg: 8977
Tilmeldt: 11. april 2010 11:30
Scootere: VGA Vax
Kontakt:

Re: Speedometer (VGA Vax)

Ulæst indlæg af scootergrisen »

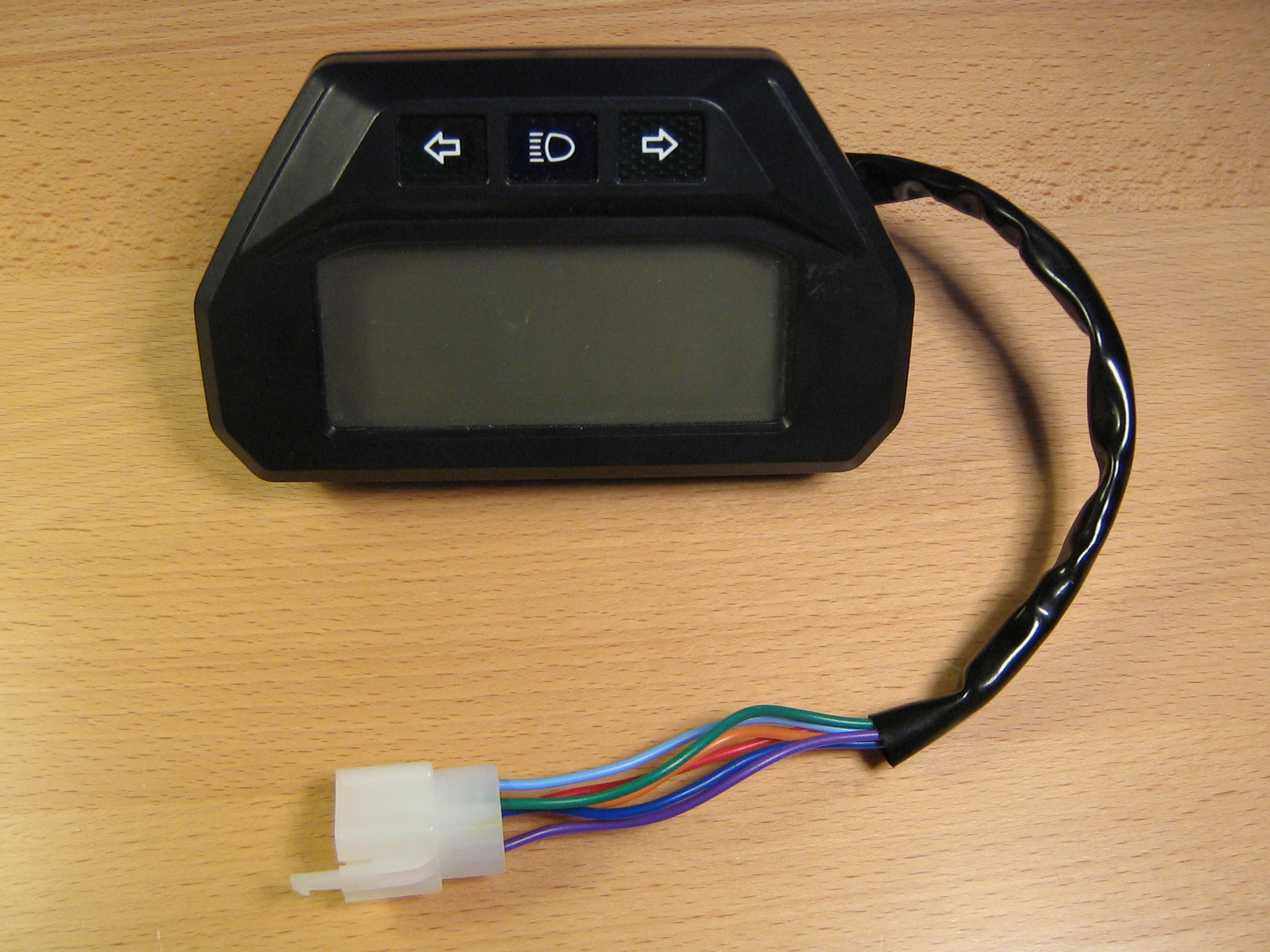

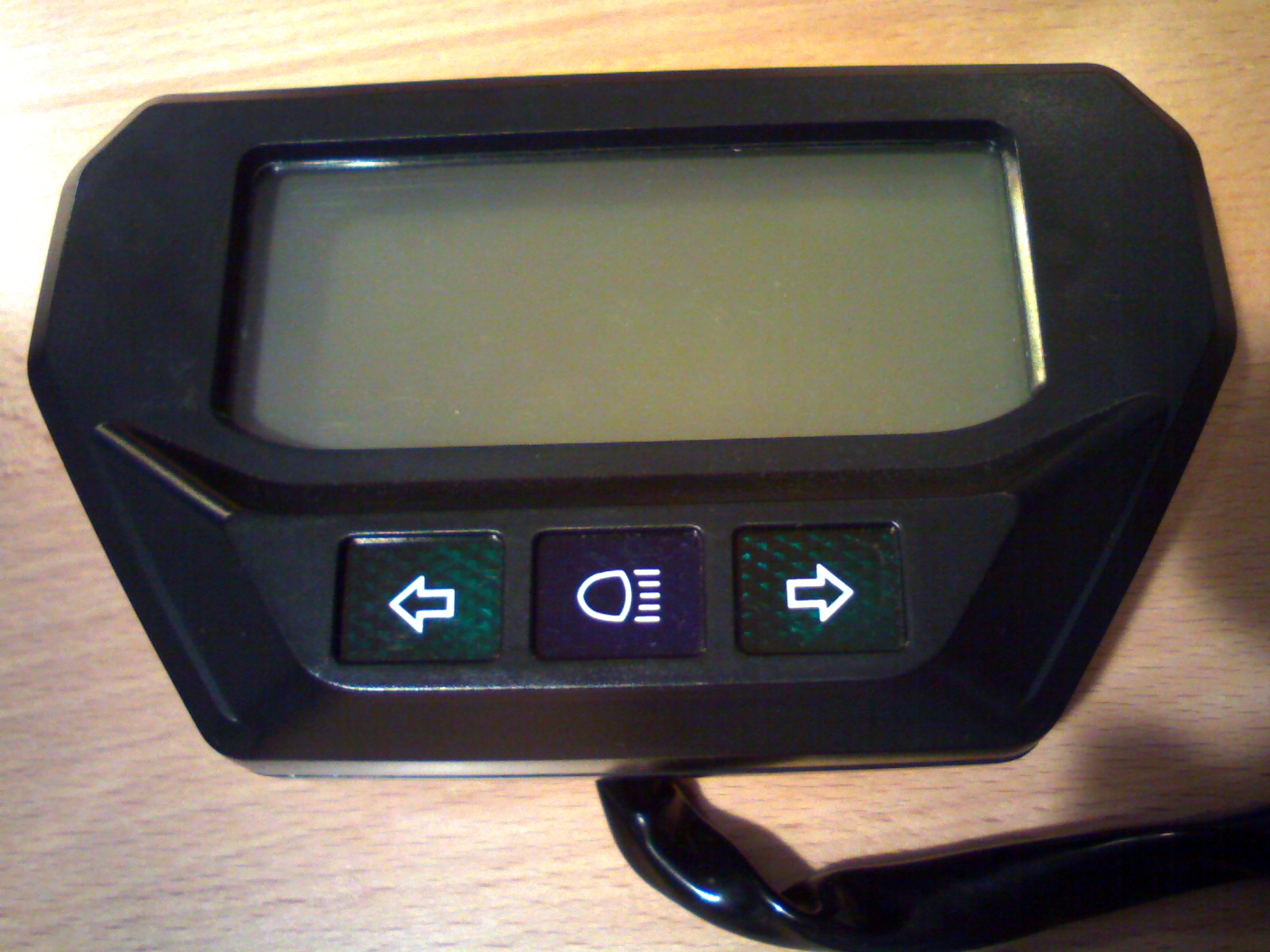

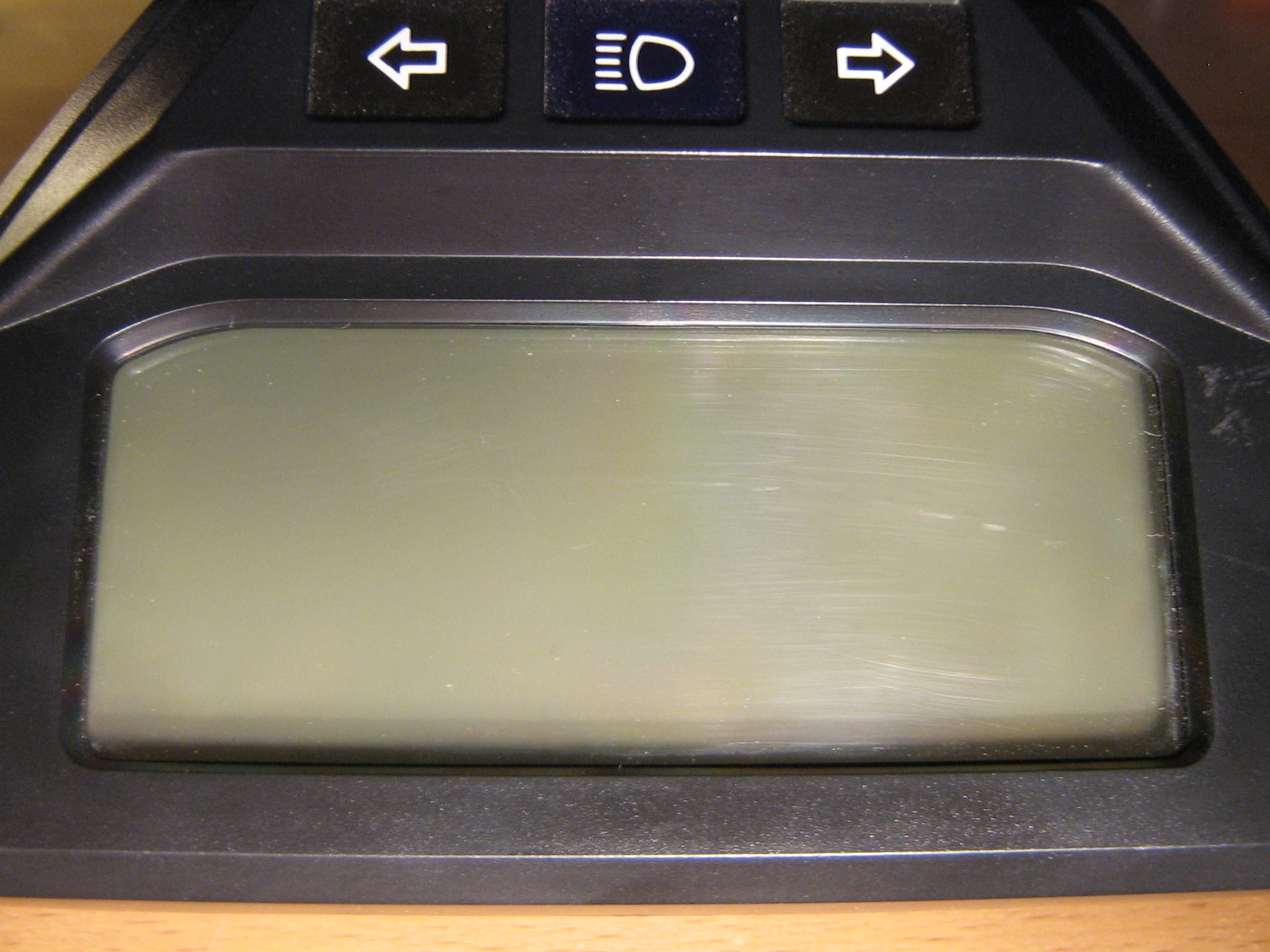

Her er speedometeret slukket.

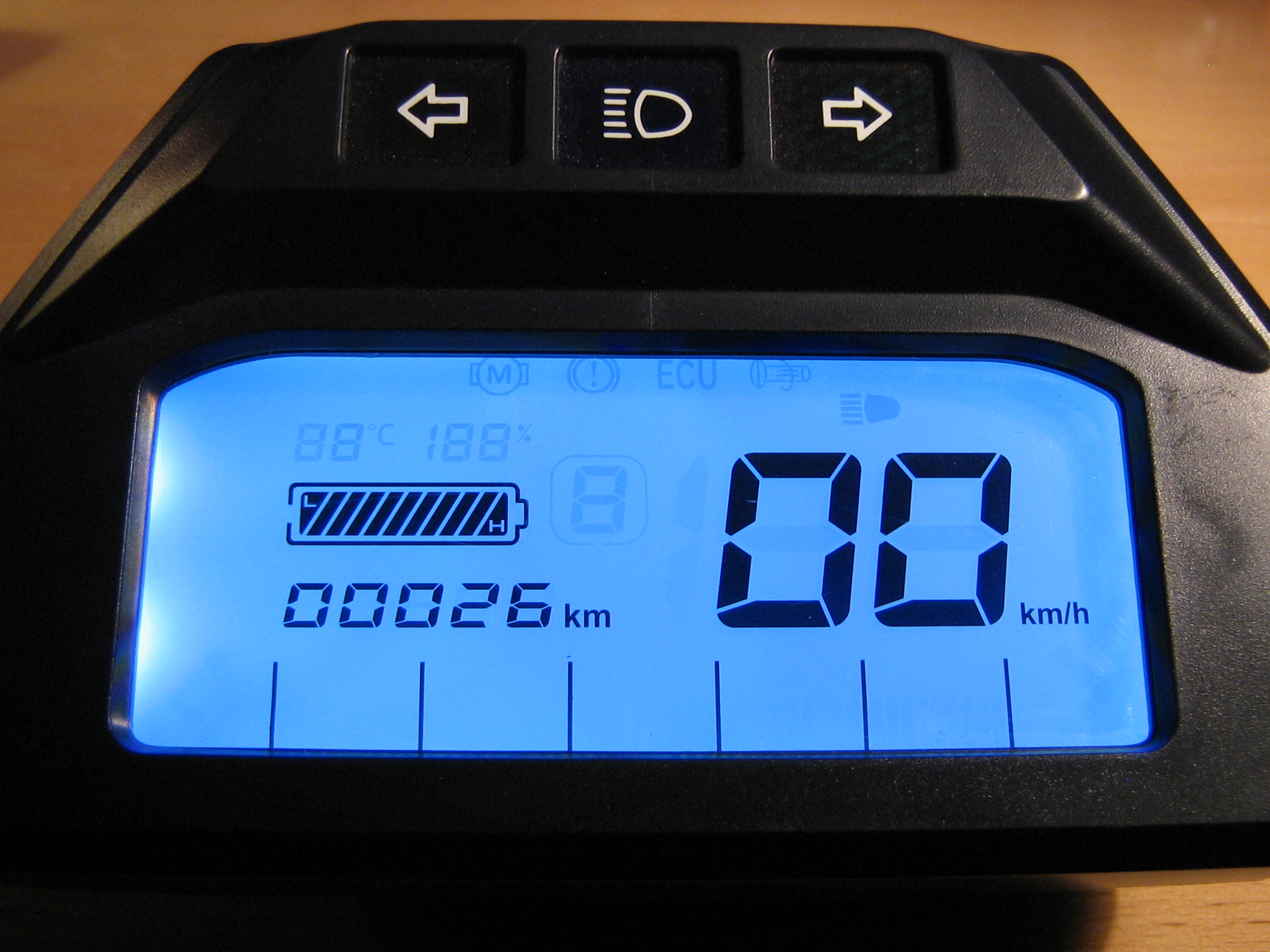

Her er speedometeret tændt som man normalt vil se det når scooteren holder stille.
Speedometeret viser:
Grafisk batterispændingsindikator (L/////////H).
Afstand (99999 km).
Hastighed med tal (199 km/h).
Hastighed med streger (|.........|.........|.........|.........|.........|). Op til 50 km/t.

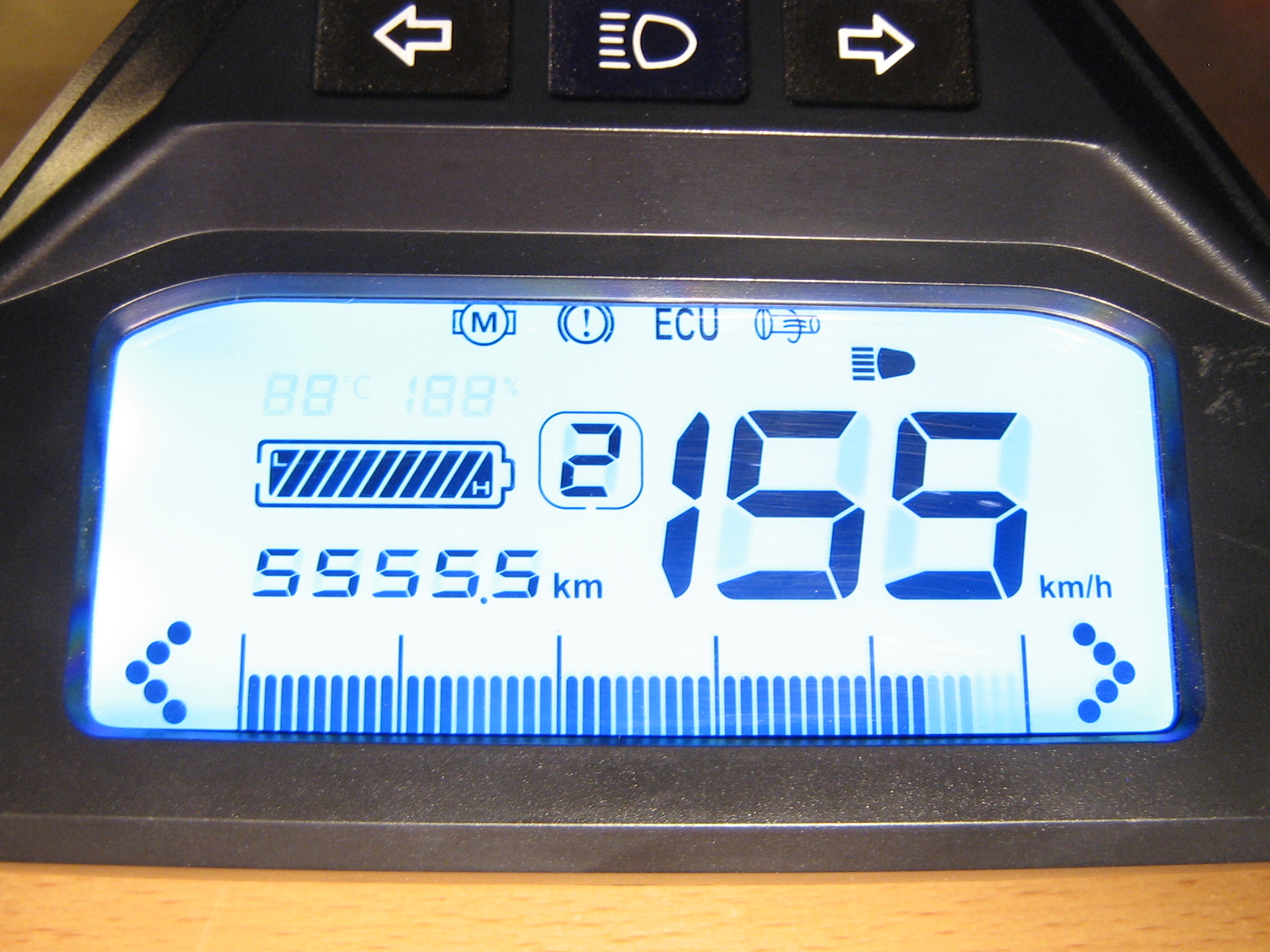

I det man drejer nøglen i tændingslåsen til ON testes displayet.
Det samme sker hvis man fjerner/tilslutter den ledning som er rød på speedometersiden og gul på ledningsnetsiden.
Så kan man bedre se alle tingene. Dog tænder temperaturmåler og % ikke.

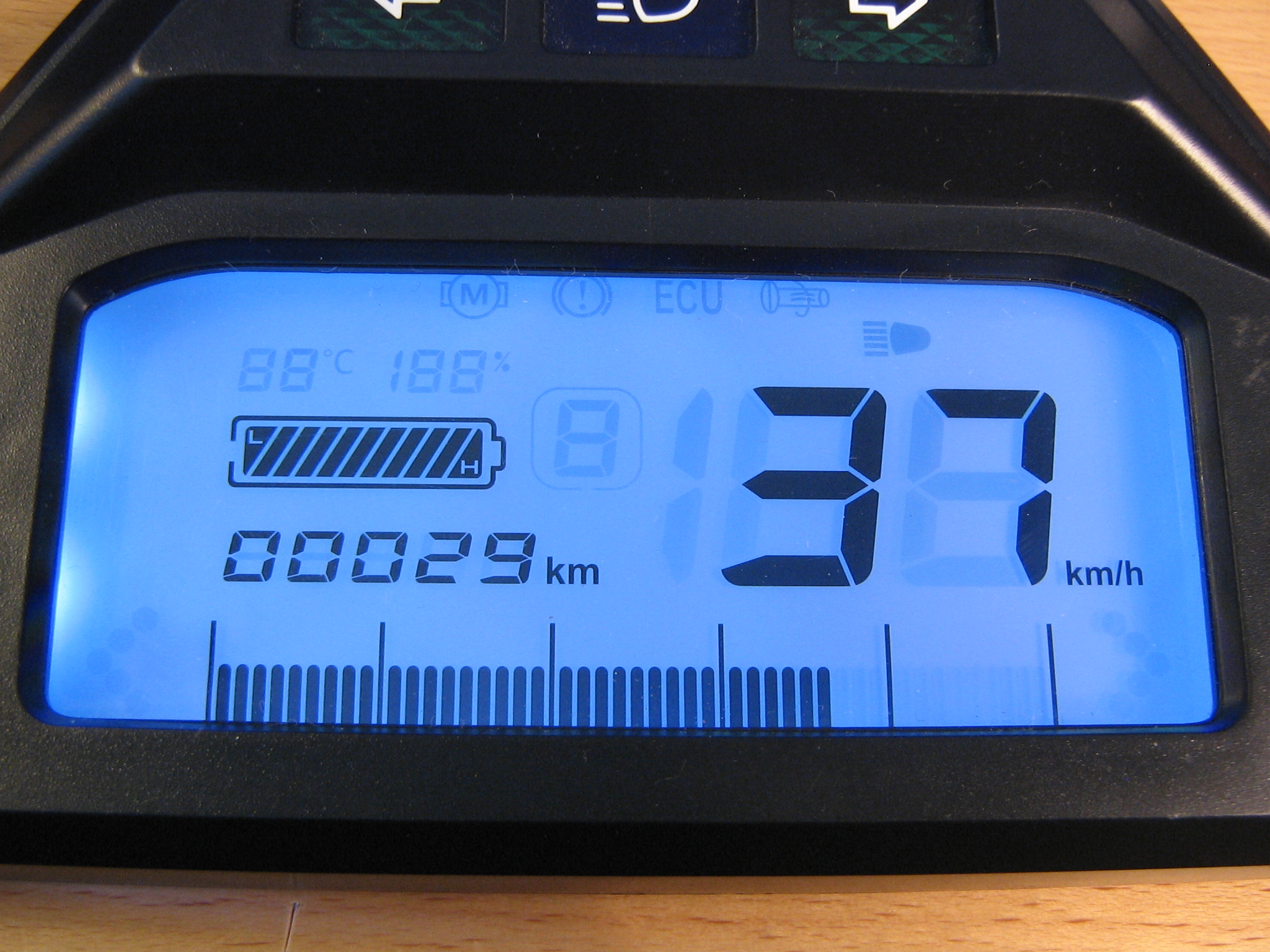

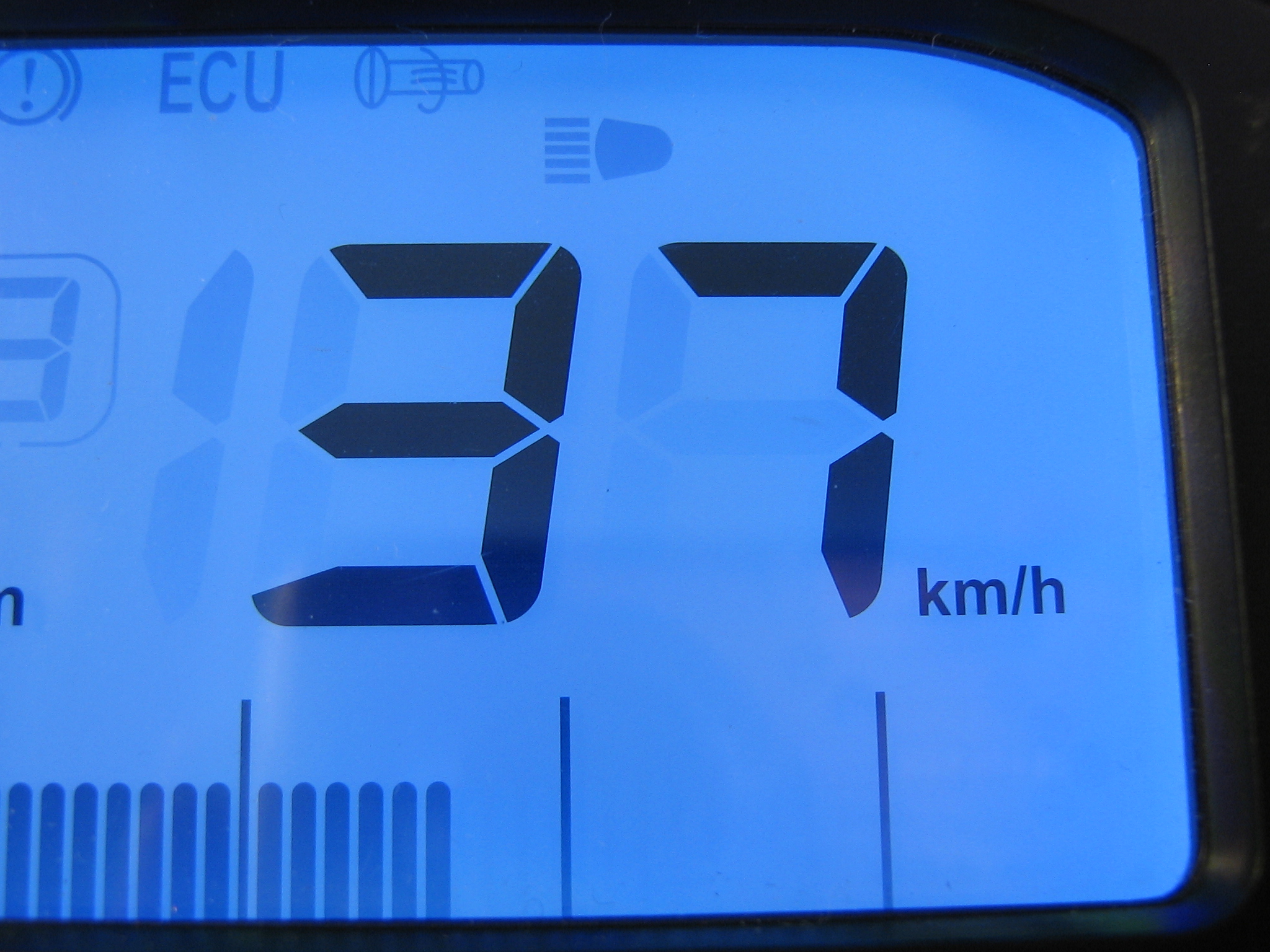

Sådan ser speedometeret ud hvis man kører 37 km/t.

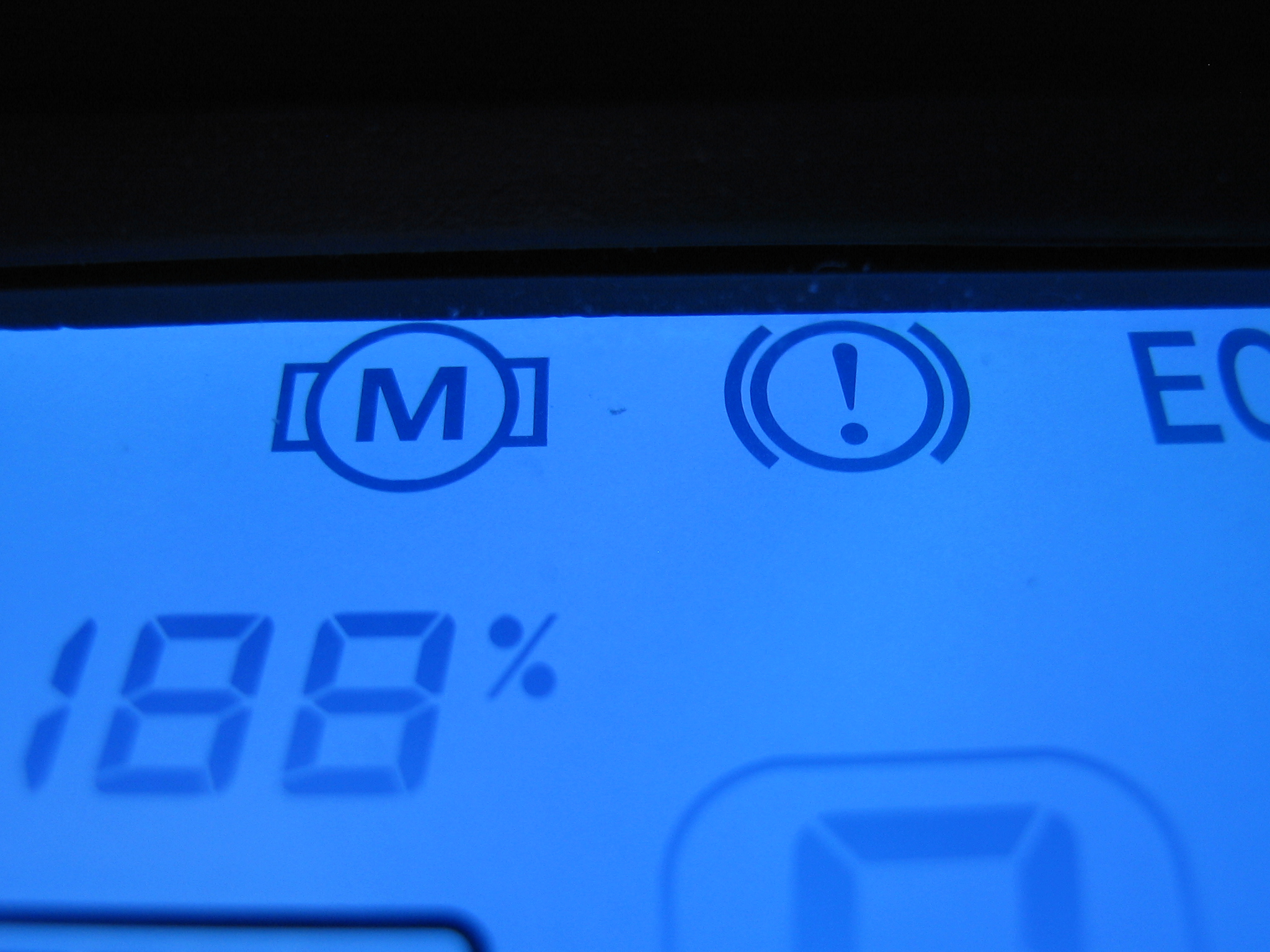

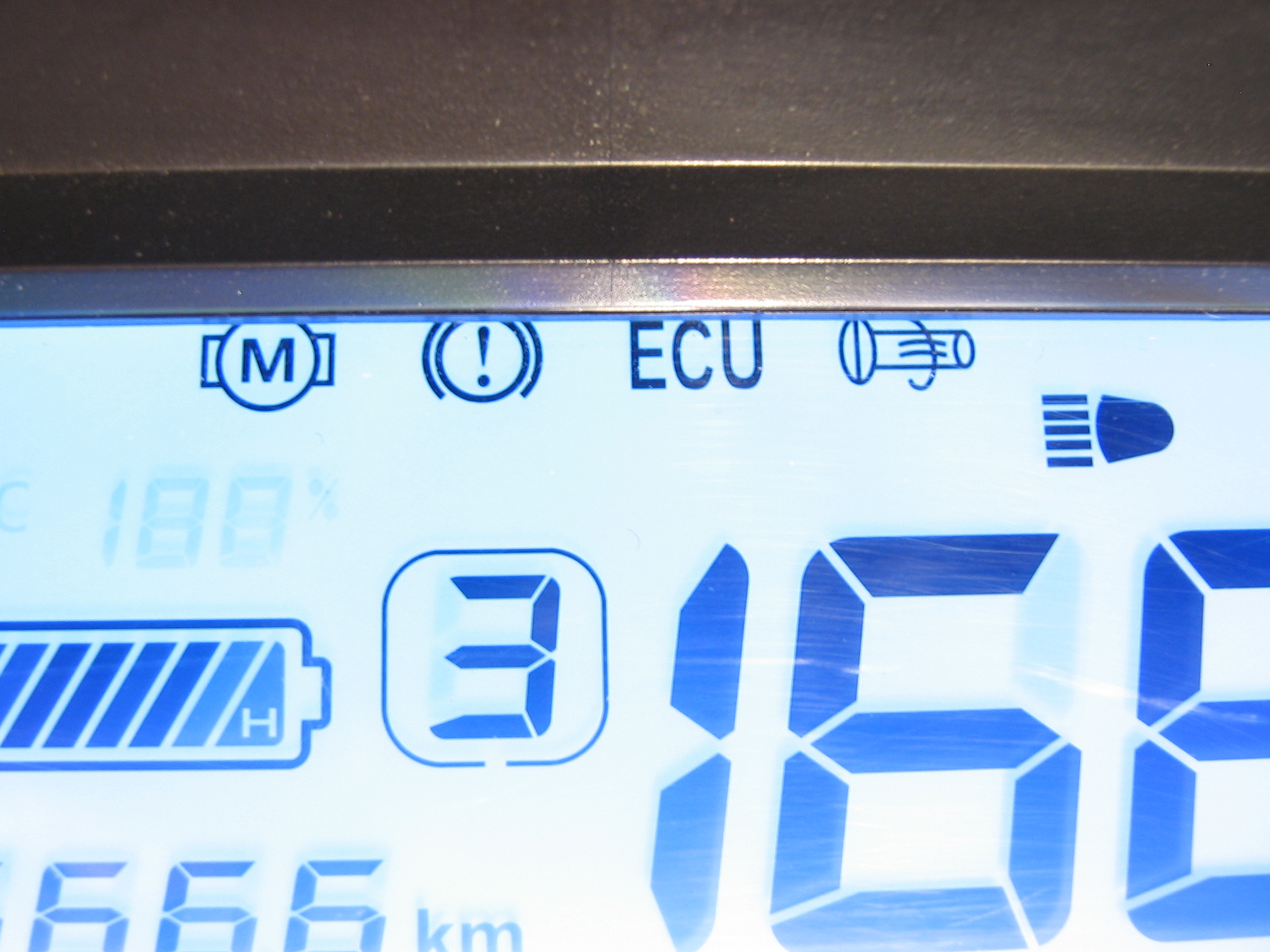

Øverst er 4 symboler og langtlysindikator.
[(M)] - måske fejl ved motor.
((!)) - måske fejl ved bremser.

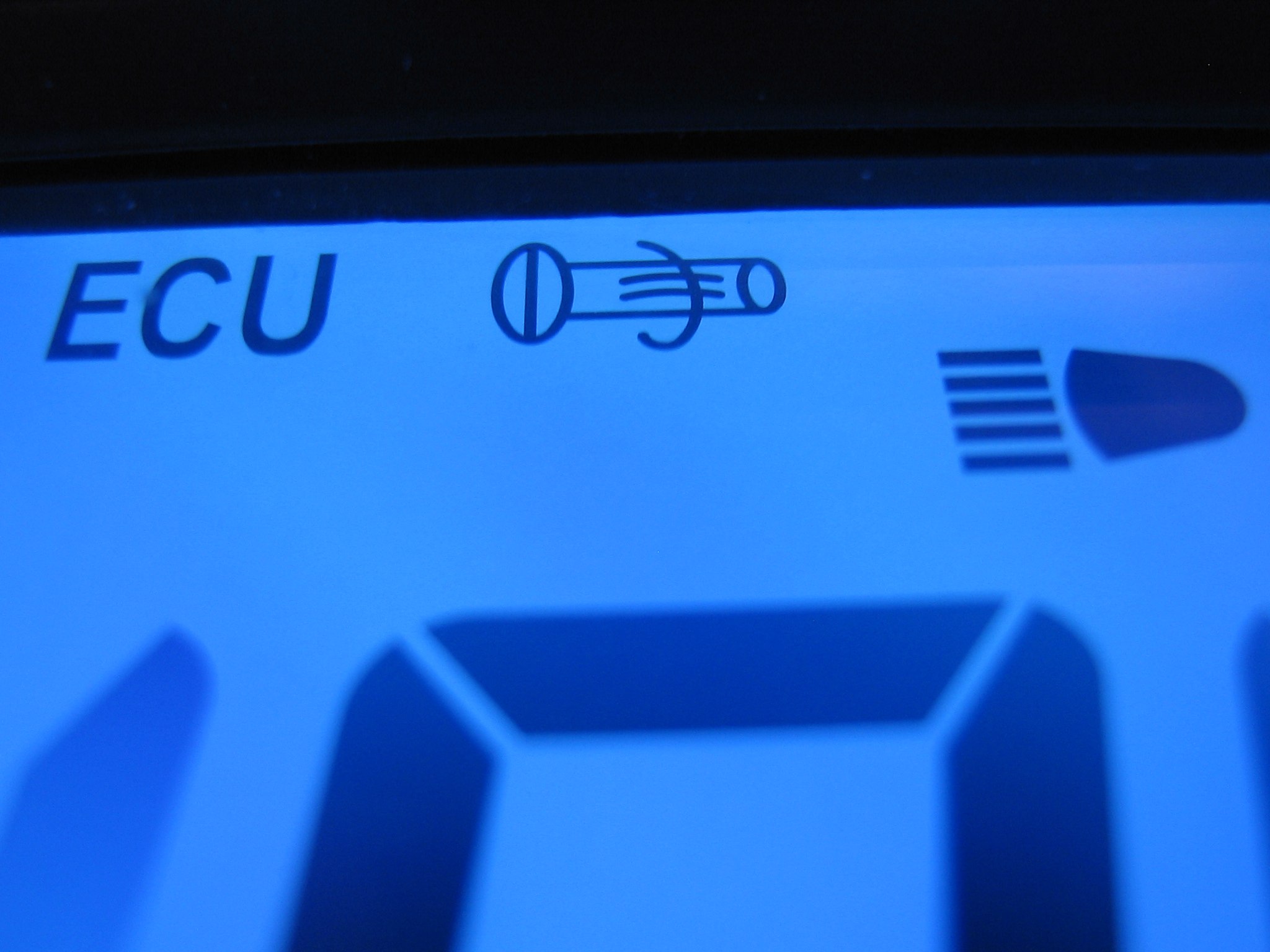

ECU - måske fejl ved ECU'en/controlleren.
Håndtag - måske fejl ved farthåndtag.
Langtlysindikator - (ikke i brug, der er langtlysindikator øverst på speedometeret med en LED).

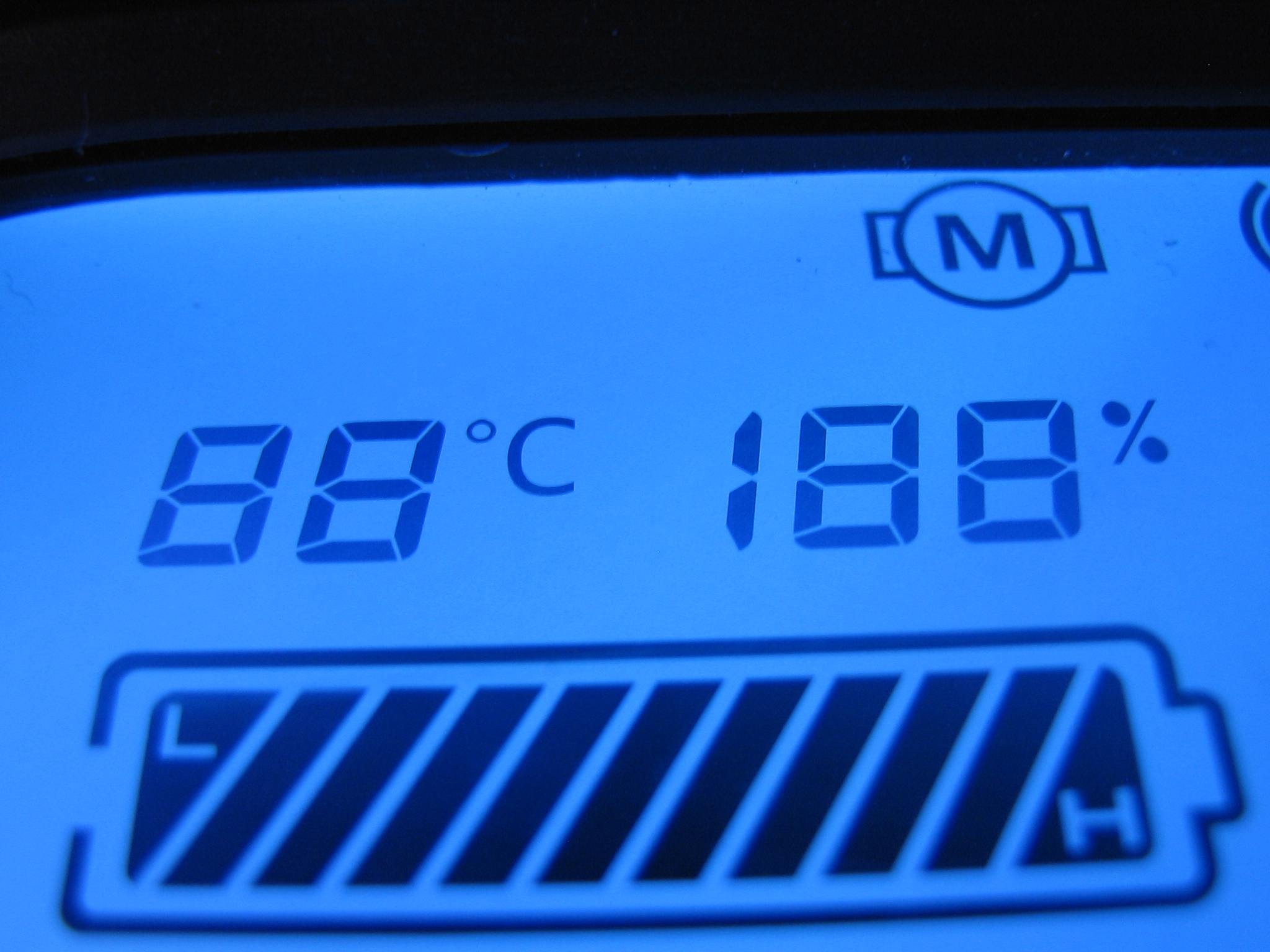

°C (måske motortemperatur eller omgivende temperatur) Der er TEMP på printpladen.
% (måske ligesom batterispændingsindikatoren, bare i procent)
Batterispændingsindikator (L/////////H).
L for LOW.
H for HIGH.
Det er vist et grafisk voltmeter.
Kører man et stykke tid og grafikken kommer ned på halvt batteri så kommer det op på mere hvis man sænker farten/slipper farthåndtaget så tror bare det måler volt og ikke en præcis indikation af batteriets afladningstilstand.

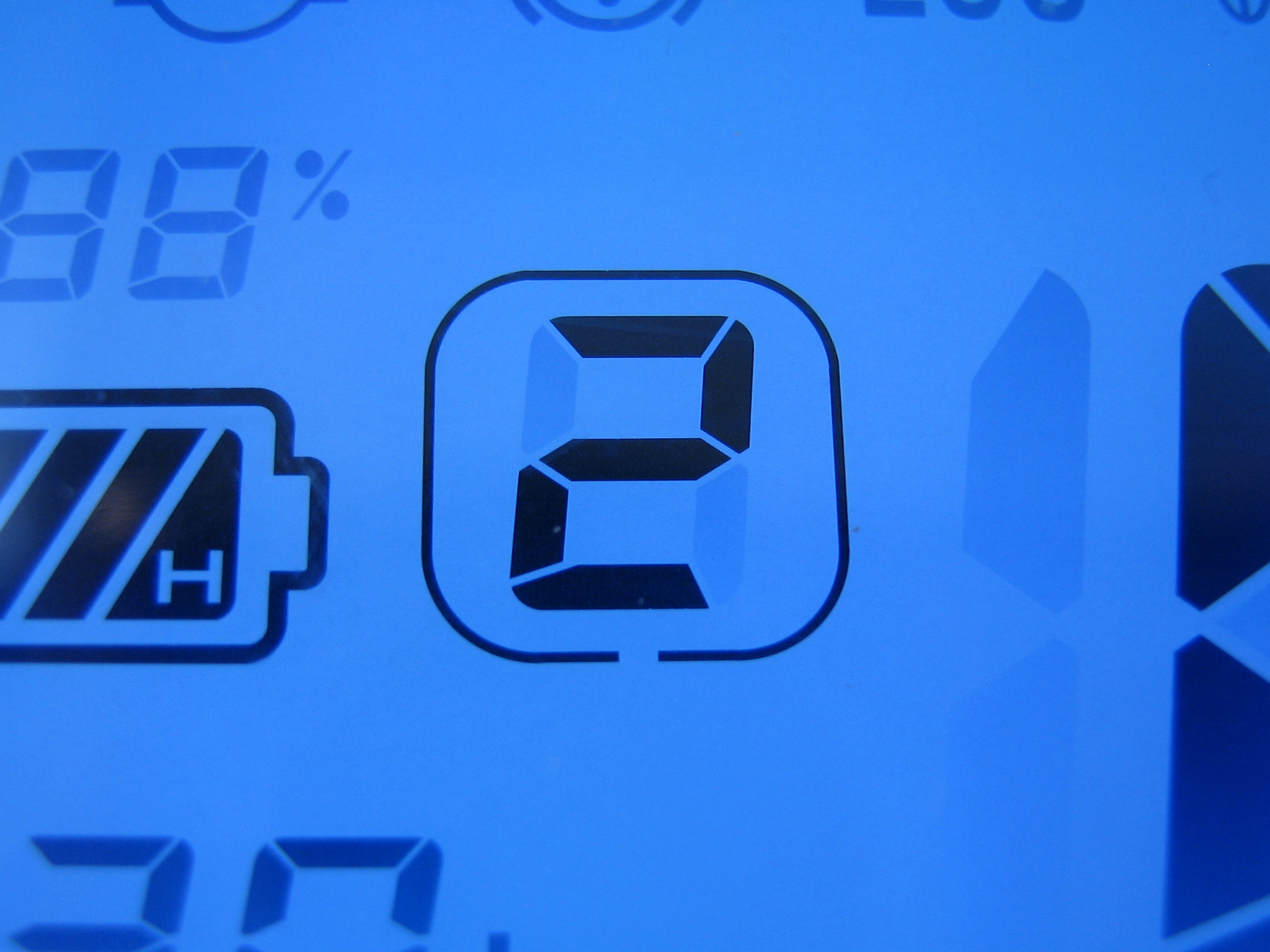

Tallet i boksen er vel gearindikator. Viser 1, 2, 3, 4 når man tænder. Men der er vist kun ledninger til 1, 2, 3 på printpladen.
Nok mere korrekt at kalde det topfartsindikator hvis der ikke er gear på scooteren.
Hastighed med tal.

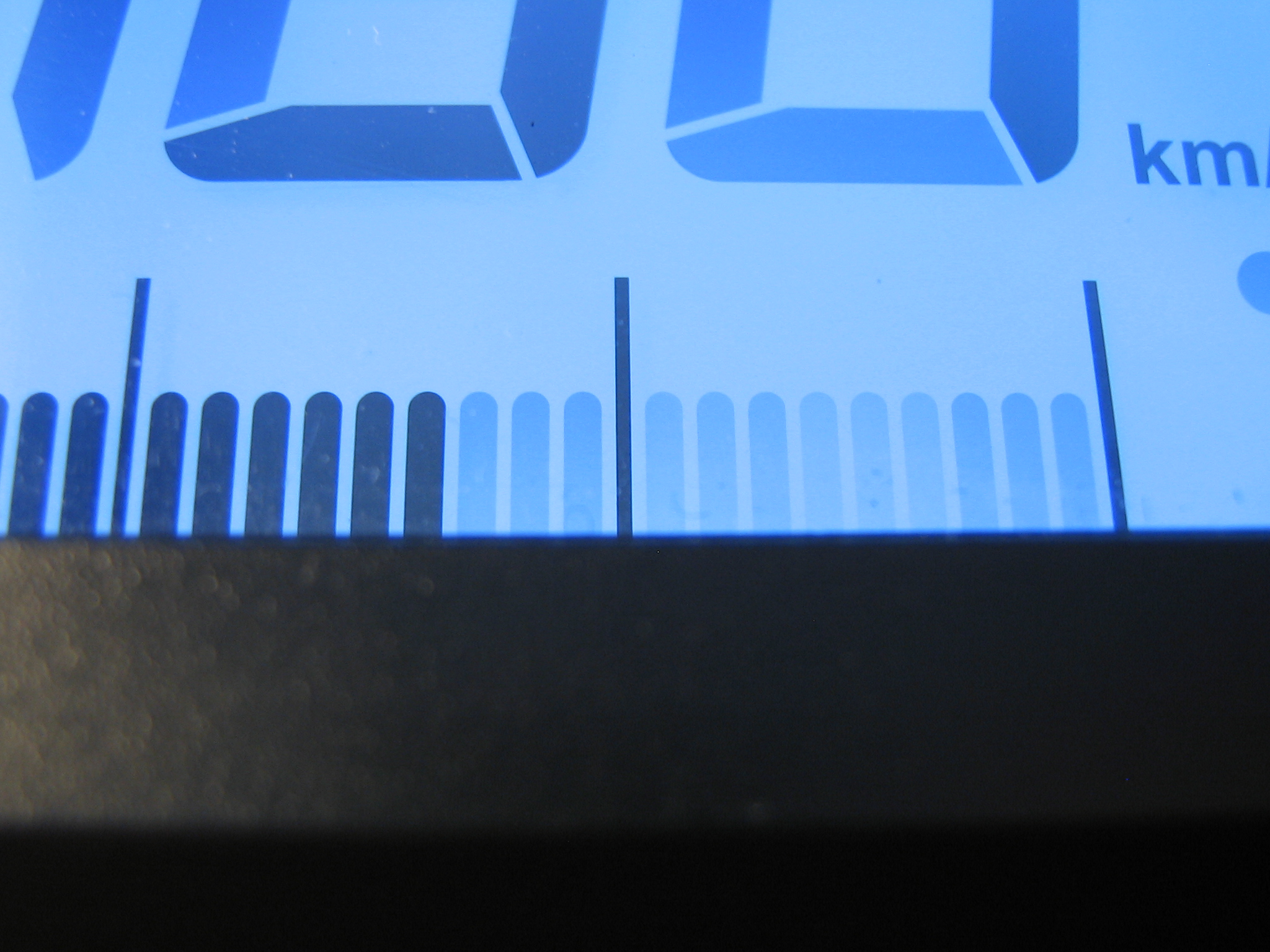

Hastighed med streger.
Ser ud til der højst er streger op til 50 km/t.
Viser vist 3 streger af gangen.

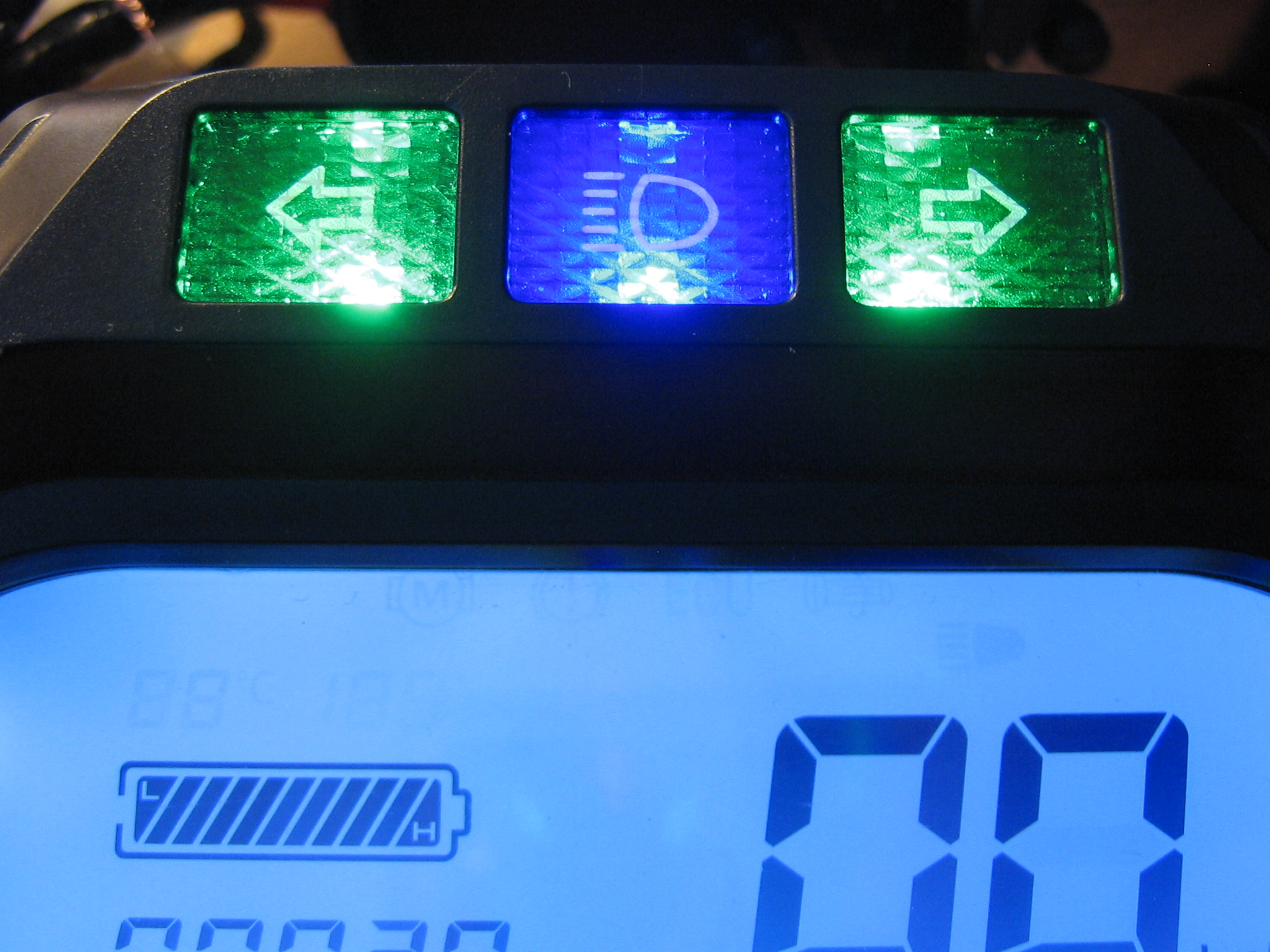

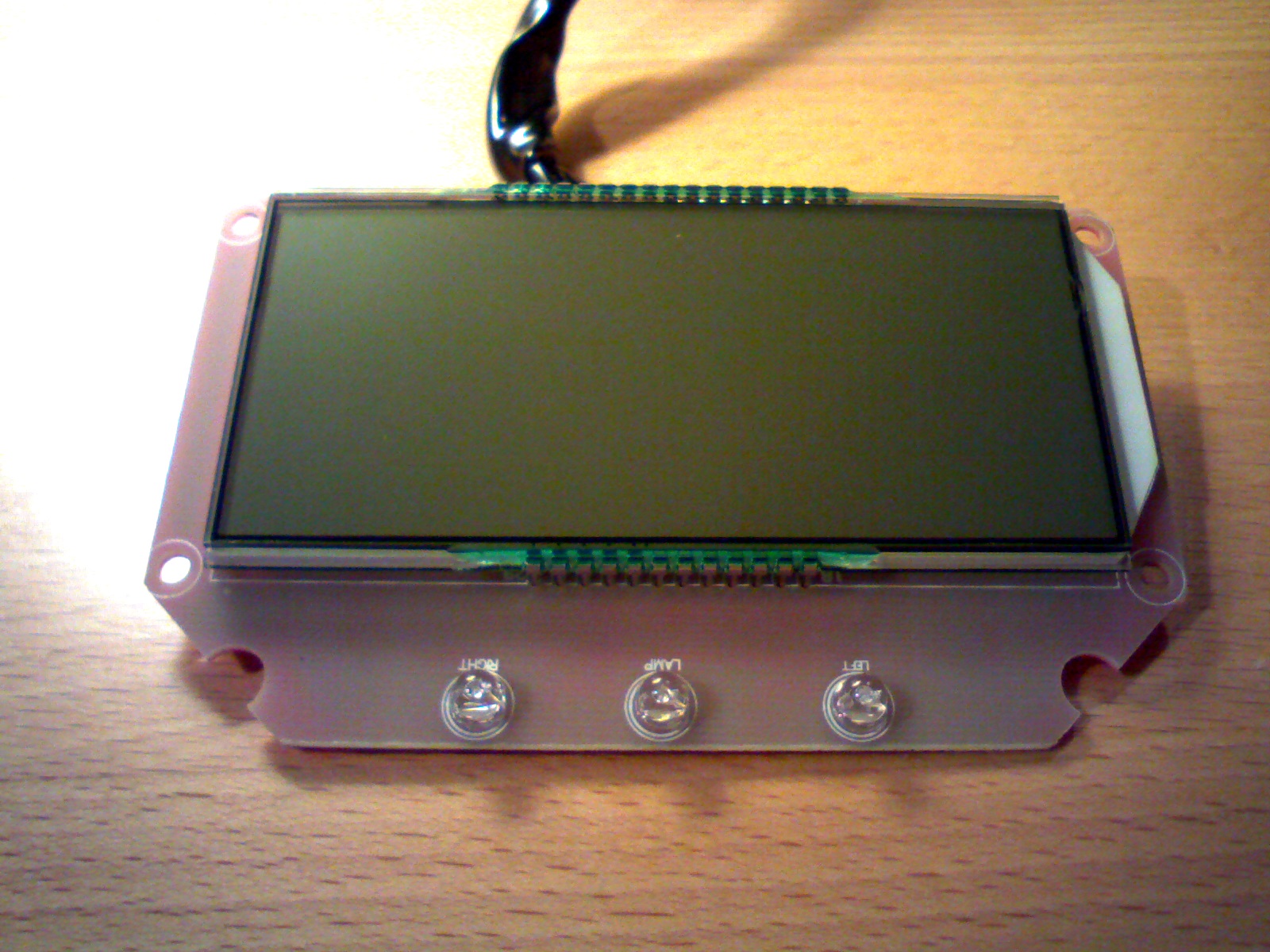

Her er alle tre LED-lamper tændt samtidigt.
Brugeravatar
scootergrisen
15. Rang
15. Rang
Indlæg: 8977
Tilmeldt: 11. april 2010 11:30
Scootere: VGA Vax
Kontakt:

Re: Speedometer (VGA Vax)

Ulæst indlæg af scootergrisen »

Fartmåler i vejkant viser:
26-27 km/t (når speedometeret viser 30 km/t).
35 km/t (når speedometeret viser 40 km/t).

Til brug ved justering af LR-modstand så man forhåbentligt kan få en mere præcis måling af km/t og km.
